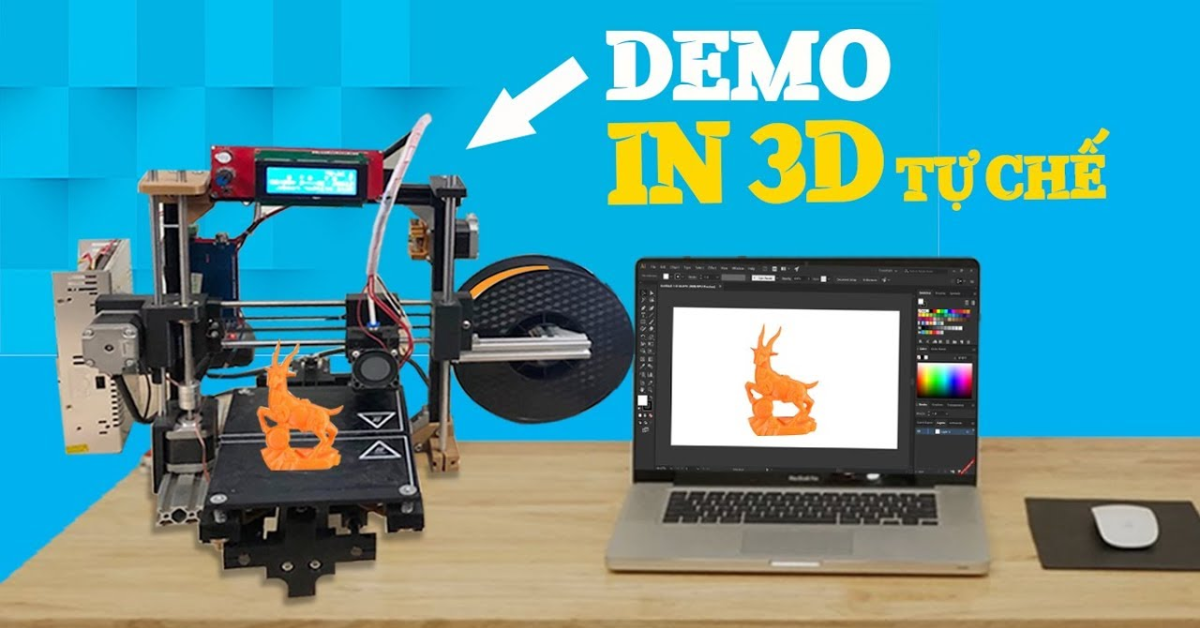

Cách chế máy in 3D đơn giản, chi tiết từng bước

Chế máy in 3D mini không hề phức tạp như bạn tưởng. Chỉ cần một chút kiến thức cơ bản về cơ khí, điện tử và một chút kiên nhẫn, bạn hoàn toàn có thể sở hữu một chiếc máy in 3D "made by me", đáp ứng nhu cầu học tập, sáng tạo hoặc làm sản phẩm mẫu. Hãy cùng 3D Maker bắt tay vào tìm hiểu quy trình cụ thể nhé!

Tại sao cần chế máy in 3D mini?

Thực tế, không phải ai cũng có điều kiện tài chính để sở hữu các dòng máy in 3D cao cấp, nhất là với những người mới bắt đầu hoặc học sinh, sinh viên. Trong khi đó, nhu cầu thử nghiệm, học tập, nghiên cứu và sáng tạo ngày càng lớn.

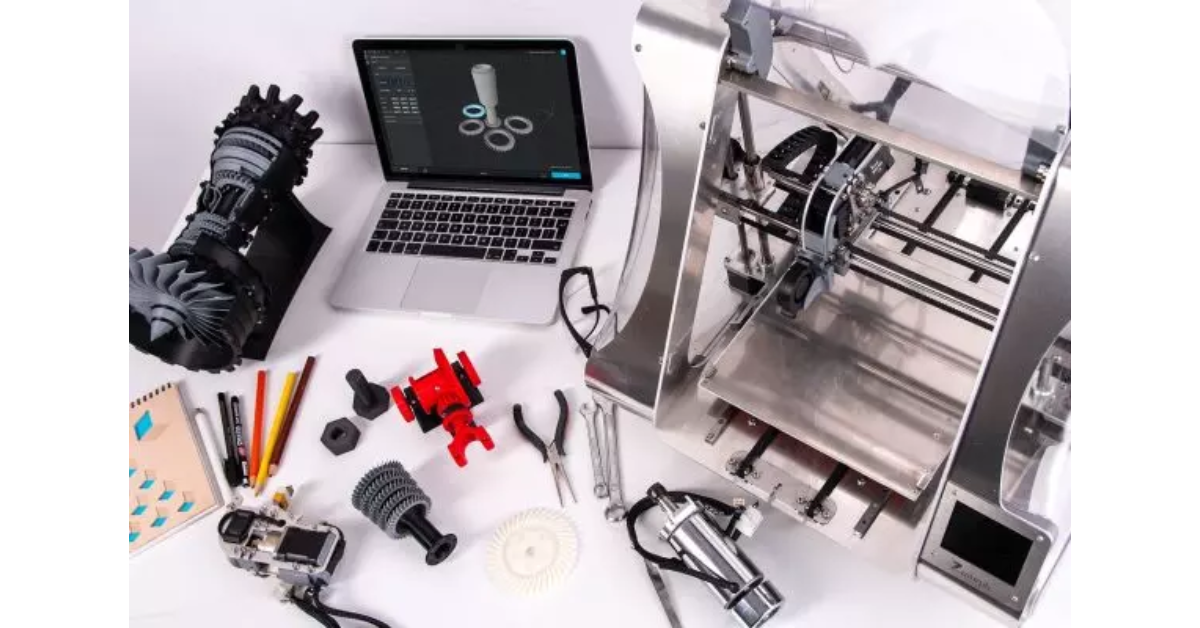

Chế máy in 3D mini

Máy in 3D mini là giải pháp tiết kiệm chi phí, giúp bạn:

• Hiểu sâu về nguyên lý hoạt động của máy in 3D

• Tùy chỉnh cấu hình theo mục đích sử dụng

• Tự sửa chữa, bảo trì dễ dàng

• Tạo cảm hứng học hỏi về cơ điện tử, lập trình, thiết kế 3D

Đặc biệt, khi bạn chế máy in 3D mini thành công, đó là niềm tự hào và thành quả tuyệt vời trong hành trình khám phá công nghệ.

Các thành phần cấu tạo quan trọng của máy in 3D

Trước khi bắt đầu lắp ráp, bạn cần nắm rõ các bộ phận cơ bản của một máy in 3D. Từng thành phần đóng vai trò thiết yếu trong quá trình hoạt động của máy.

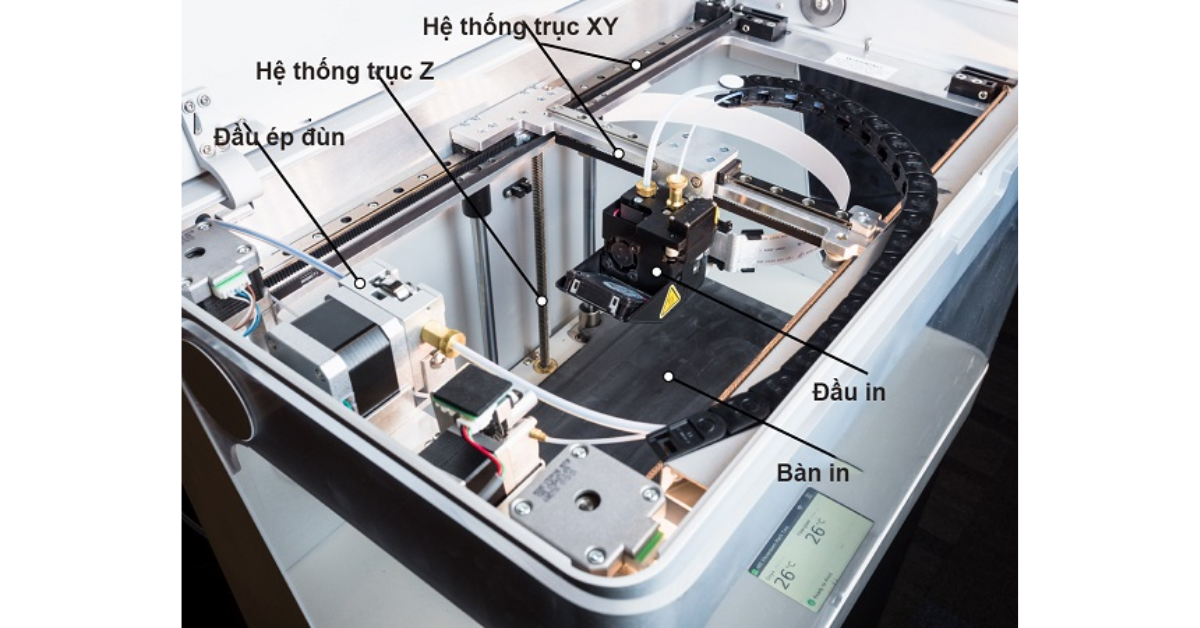

Thành phần cấu tạo quan trọng của máy in 3D

Thành phần cấu tạo

• Hệ khung đỡ: Khung chính tạo độ vững chắc cho toàn bộ máy. Có thể dùng nhôm định hình, gỗ MDF hoặc thép. Khung càng cứng, máy in càng ổn định và cho kết quả chính xác.

• Hệ truyền động: Bao gồm mô tơ bước (stepper motor), thanh dẫn hướng, dây đai GT2 hoặc trục vít me. Đây là phần giúp di chuyển đầu in và bàn in theo trục X, Y, Z.

• Bộ đùn nhựa in (extruder): Là nơi nạp sợi nhựa (filament), làm nóng chảy và đẩy nhựa ra đầu phun (nozzle). Bộ phận này cần đảm bảo nhiệt độ ổn định và đồng đều.

• Bàn in: Nơi đỡ sản phẩm khi in. Có thể gia nhiệt (heated bed) hoặc không, tùy vào loại vật liệu sử dụng. Bàn in bằng kính hoặc nhôm là lựa chọn phổ biến.

• Bộ kit điều khiển: Bao gồm bo mạch chủ (mainboard), driver, nguồn điện, cảm biến nhiệt, màn hình điều khiển LCD. Đây là “bộ não” giúp điều phối mọi hoạt động của máy.

Bộ điều khiển máy in 3D

• Nạp trình điều khiển: Bạn cần cài firmware cho bo mạch (ví dụ: Marlin, Repetier), giúp máy hiểu và xử lý các lệnh in từ file G-code.

• Lập trình tạo mẫu: Sử dụng phần mềm như Cura, PrusaSlicer để chia lớp (slicing) file thiết kế 3D thành các lệnh điều khiển máy in. Đây là cầu nối giữa thiết kế và thực tế.

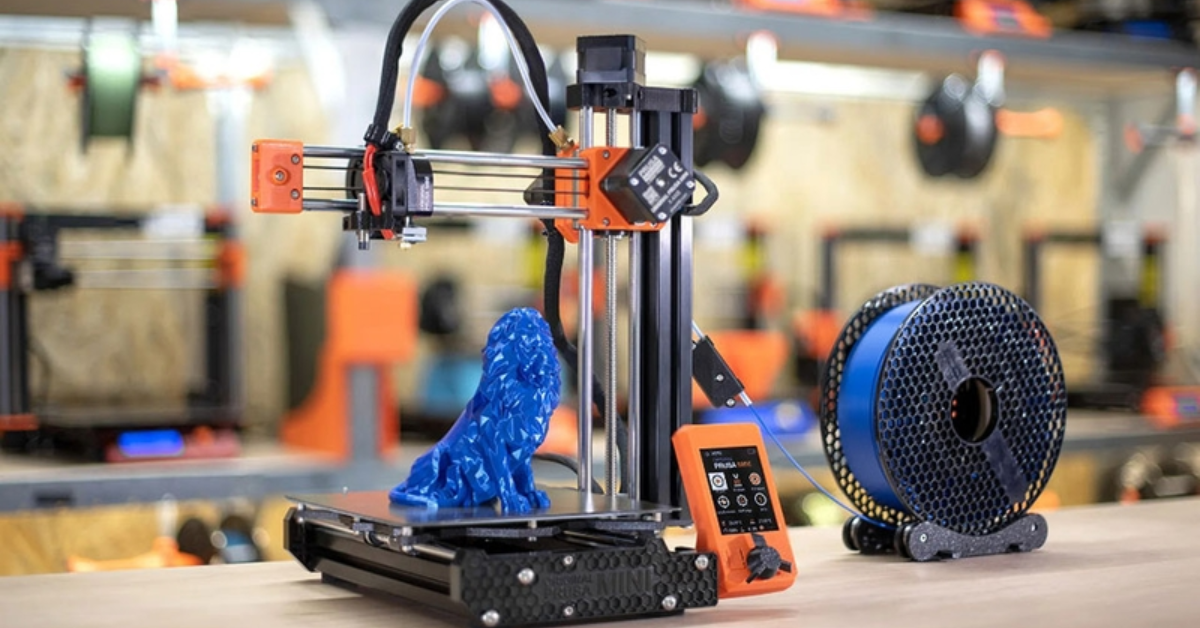

Những tiêu chí quan trọng khi làm máy in 3D mini

Tiêu chí quan trọng khi làm máy in 3D mini

Trước khi chọn linh kiện, bạn cần xác định rõ nhu cầu và các yếu tố kỹ thuật để chế máy hiệu quả:

• Kích thước máy in: Tùy nhu cầu in mẫu nhỏ hay lớn mà chọn kích thước bàn in. Với máy mini, khổ in khoảng 120x120x120mm đến 200x200x200mm là hợp lý.

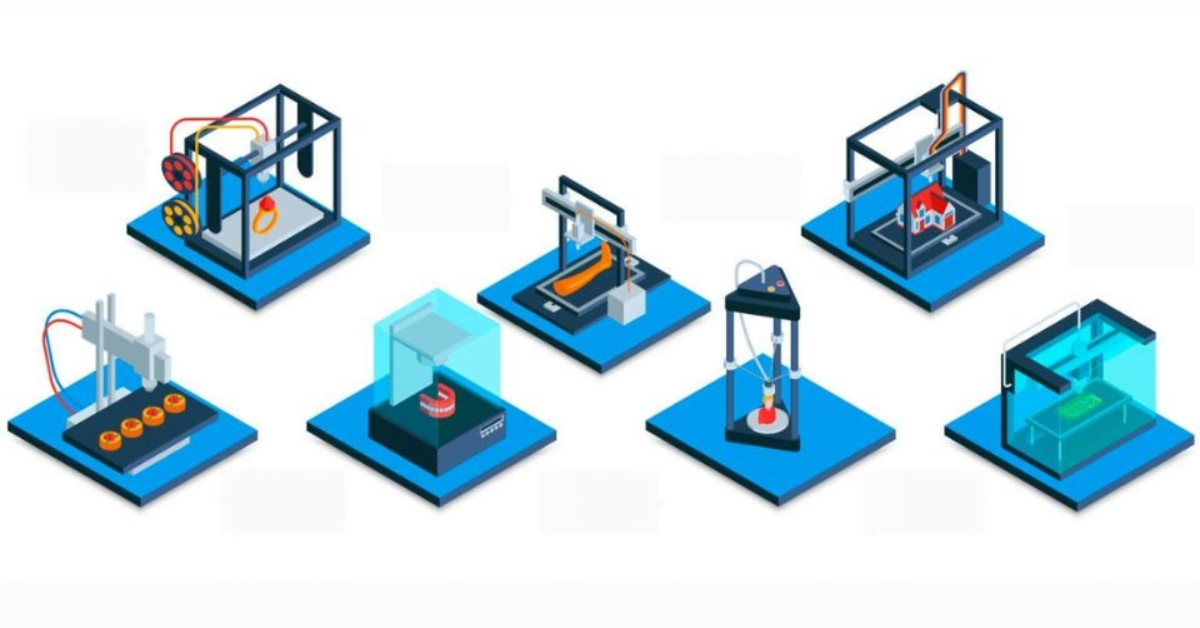

• Loại máy in: Hiện nay phổ biến là dòng FDM (in sợi nhựa nóng chảy). Bạn có thể chọn giữa máy dạng Cartesian (chuyển động vuông góc) hoặc Delta (di chuyển theo trụ).

• Loại đầu phun: Nozzle phổ thông là 0.4mm, phù hợp in chi tiết vừa phải. Nên chọn loại dễ tháo rời và có thể thay đổi kích thước đầu phun nếu cần.

• Số lượng máy đùn: Máy một đầu đùn là phổ biến, dễ vận hành. Nếu muốn in nhiều màu, hoặc vật liệu hỗ trợ (support), bạn có thể chọn máy có 2 đầu đùn.

Hướng dẫn cách chế máy in 3D mini chi tiết

Cách chế máy in 3D mini chi tiết

Dưới đây là quy trình từng bước để bạn dễ dàng lắp ráp một chiếc máy in 3D mini hoàn chỉnh từ đầu:

Bước 1: Chuẩn bị và lắp ráp khung máy

• Chuẩn bị khung nhôm định hình hoặc vật liệu phù hợp

• Dùng vít, ke góc và khóa lục giác để lắp thành khung vuông vắn

• Kiểm tra độ cân bằng khung để đảm bảo máy vận hành ổn định

Bước 2: Lắp ráp hệ thống truyền động

• Gắn các động cơ bước vào khung máy

• Lắp thanh trượt, dây đai GT2 và bánh răng

• Gắn ổ bi trượt và cố định trên trục

• Kiểm tra độ căng dây đai, tránh lỏng quá hoặc căng quá

Bước 3: Lắp ráp đầu in và bàn in

• Gắn đầu đùn (extruder) vào giá đỡ

• Cố định đầu phun (nozzle) và gắn quạt tản nhiệt

• Gắn bàn in vào hệ thống trượt trục Y, có thể gắn thêm miếng kính hoặc bề mặt BuildTak

• Nếu có bàn in gia nhiệt, nối dây điện đúng cực và kiểm tra cách điện

Bước 4: Lắp ráp hệ thống điện tử

• Gắn bo mạch chủ, kết nối các driver điều khiển động cơ

• Gắn dây nguồn, nguồn tổ ong (PSU)

• Kết nối cảm biến nhiệt, màn hình LCD, công tắc giới hạn (endstop)

• Đảm bảo tất cả dây được đi gọn gàng, tránh chạm chập

Bước 5: Cài đặt phần mềm và firmware

• Kết nối máy tính và tải firmware như Marlin

• Dùng phần mềm như Arduino IDE để nạp firmware vào mainboard

• Kiểm tra xem bo mạch có nhận tín hiệu từ máy tính chưa

Bước 6: Hiệu chỉnh máy

• Cân chỉnh bàn in (leveling) để đảm bảo đầu phun không bị quá gần hoặc quá xa

• Kiểm tra hành trình các trục X, Y, Z

• Hiệu chỉnh lại thông số trong firmware nếu cần

Bước 7: Thử máy và in các sản phẩm

• Sử dụng Cura hoặc PrusaSlicer để chuẩn bị file in mẫu

• In thử sản phẩm đơn giản như cube 20x20mm

• Theo dõi quá trình in, điều chỉnh thông số nếu cần thiết

Những lưu ý an toàn khi tự chế máy in 3D mini

Lưu ý an toàn khi tự chế máy in 3D mini

• Luôn kiểm tra hệ thống điện trước khi bật máy

• Tránh để trẻ em tiếp xúc khi máy đang hoạt động

• Không chạm tay vào đầu phun khi đang nóng

• Không để vật liệu dễ cháy gần máy in

• Đảm bảo máy hoạt động ở nơi thông thoáng, tránh tích nhiệt

Mua máy in 3D ở đâu uy tín, giá thành tốt?

Nếu bạn đang tìm kiếm một địa chỉ uy tín để mua máy in 3D chất lượng, giá cả phải chăng, thì 3D Maker chính là lựa chọn đáng tin cậy.

3D Maker là đơn vị chuyên cung cấp máy in 3D, linh kiện in 3D, dịch vụ in mẫu, lắp ráp máy in và tư vấn kỹ thuật tận tình cho mọi khách hàng từ cá nhân đến doanh nghiệp. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến:

• Máy in 3D chất lượng cao, chính hãng

• Giá thành hợp lý, phù hợp với người mới bắt đầu và dân kỹ thuật

• Tư vấn tận tâm – giao hàng toàn quốc

Khách hàng có thể dễ dàng đặt dịch vụ hoặc liên hệ qua thông tin dưới đây:

• Website: 3dmaker.vn

• Hotline: 0283 726 1671

• Địa chỉ: 77A-77B Hiệp Bình, Phường Hiệp Bình Phước, Thủ Đức, Tp. Hồ Chí Minh

Việc chế máy in 3D mini không chỉ mang lại cho bạn một thiết bị hữu ích, mà còn là hành trình khám phá công nghệ vô cùng thú vị. Bạn sẽ học được cách máy hoạt động, làm chủ kỹ năng lắp ráp, và hơn hết là cảm giác tự hào khi in ra được sản phẩm đầu tiên bằng chính chiếc máy do mình tự tay lắp ráp.
