Công nghệ quét 3D bằng laser - Ưu nhược điểm và ứng dụng

Quét 3D bằng laser là một trong những công nghệ hiện đại nhất giúp ghi lại hình dạng và kích thước chính xác của các vật thể trong không gian ba chiều. Với khả năng thu thập dữ liệu nhanh chóng và chi tiết, công nghệ này đang được ứng dụng rộng rãi trong nhiều lĩnh vực từ công nghiệp, xây dựng đến y tế và nghệ thuật. Bài viết dưới đây 3DMaker sẽ giúp bạn hiểu rõ hơn về công nghệ quét 3D bằng laser, nguyên lý hoạt động, ưu nhược điểm, so sánh với các công nghệ khác cũng như ứng dụng thực tế của quét 3D bằng laser.

1. Quét 3D bằng laser là gì?

Quét 3D bằng laser là quá trình sử dụng tia laser để thu thập dữ liệu không gian ba chiều của một vật thể hoặc bề mặt. Công nghệ này hoạt động dựa trên việc phát ra chùm tia laser, sau đó ghi nhận thời gian hoặc góc phản xạ của tia khi chạm vào bề mặt vật thể. Dữ liệu thu thập được sẽ được xử lý để tạo ra mô hình 3D số hóa với độ chính xác cao.

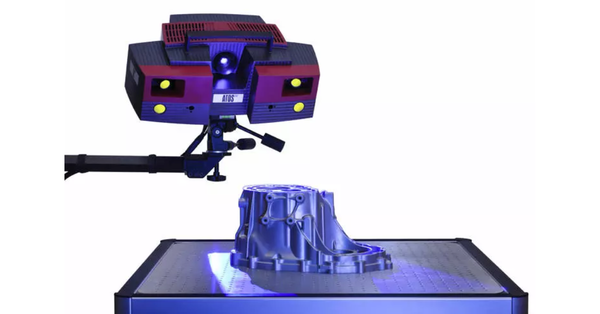

Quét 3D bằng laser là gì?

Phương pháp quét này không tiếp xúc trực tiếp với vật thể, giúp thu thập dữ liệu nhanh và hạn chế sai số do biến dạng vật lý. Đây là công nghệ lý tưởng để ghi lại các chi tiết phức tạp và bề mặt có hình dạng đa dạng.

2. Nguyên lý hoạt động của quét 3D bằng laser

Máy quét 3D laser hoạt động dựa trên nguyên tắc đo khoảng cách từ thiết bị đến bề mặt vật thể bằng cách sử dụng tia laser. Quy trình cơ bản gồm các bước sau:

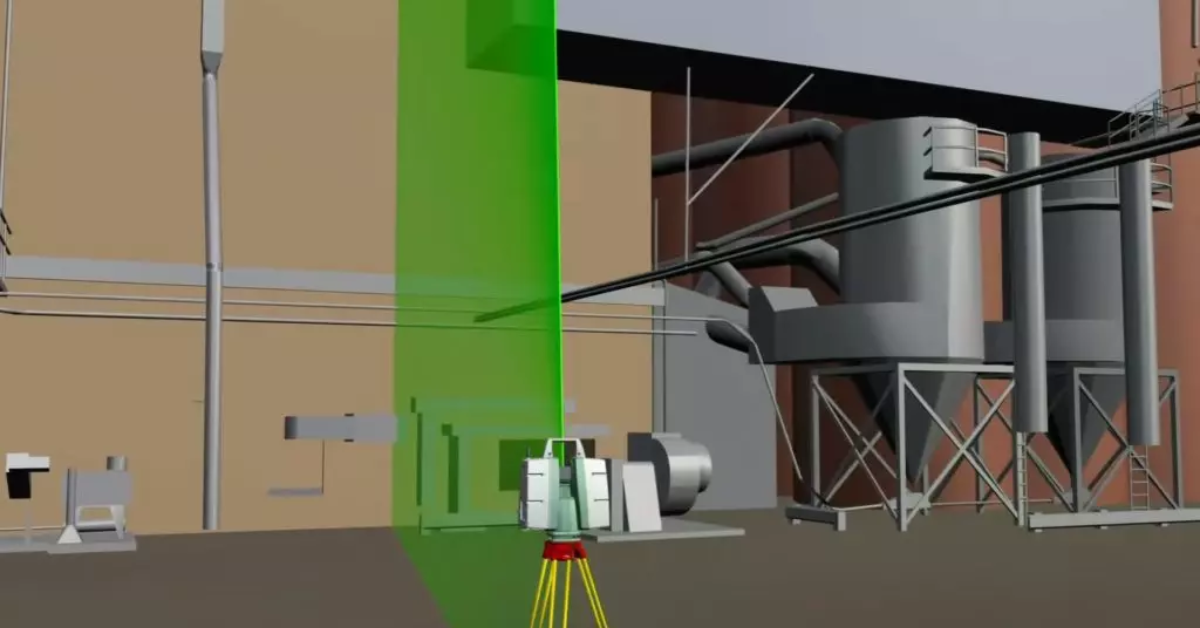

Nguyên lý hoạt động của quét 3D bằng laser

• Phát tia laser: Máy quét phát ra một hoặc nhiều chùm tia laser chiếu lên bề mặt đối tượng cần quét.

• Ghi nhận phản xạ: Tia laser khi chạm vào bề mặt sẽ phản xạ lại và được cảm biến hoặc camera của máy quét thu nhận.

• Tính toán khoảng cách: Máy tính thời gian hoặc sự thay đổi pha của tia laser từ lúc phát đến khi nhận lại, dựa trên tốc độ ánh sáng để xác định khoảng cách chính xác giữa máy và từng điểm trên bề mặt vật thể.

• Thu thập dữ liệu điểm: Quá trình quét liên tục thu thập hàng triệu điểm dữ liệu (đám mây điểm) phản ánh hình dạng và kích thước chi tiết của vật thể.

• Xây dựng mô hình 3D: Dữ liệu thu thập được xử lý bằng phần mềm chuyên dụng để tái tạo mô hình 3D số hóa chính xác của đối tượng.

Ngoài ra, máy quét 3D laser còn sử dụng các cơ cấu cơ học như gương quay hoặc đầu quét xoay để điều chỉnh hướng tia laser, giúp quét toàn bộ bề mặt vật thể một cách nhanh chóng và hiệu quả. Phương pháp đo khoảng cách phổ biến bao gồm đo thời gian bay của tia laser (Time of Flight) và đo dịch pha (Phase Shift), tùy theo loại máy và mục đích sử dụng.

3. Ưu nhược điểm của công nghệ quét 3D bằng laser

Công nghệ quét 3D bằng laser là một trong những phương pháp tiên tiến nhất hiện nay để thu thập dữ liệu không gian ba chiều với độ chính xác cao và tốc độ nhanh. Tuy nhiên, như bất kỳ công nghệ nào, nó cũng có những ưu điểm và hạn chế riêng cần được cân nhắc khi lựa chọn áp dụng trong các dự án.

3.1 Ưu điểm

• Độ chính xác của quét 3D bằng laser rất cao, có thể đạt tới mức micromet tùy thuộc vào loại thiết bị sử dụng, giúp ghi lại chi tiết tinh vi của vật thể một cách chính xác nhất.

• Quá trình thu thập dữ liệu diễn ra nhanh chóng, phù hợp với các vật thể có kích thước lớn hoặc có nhiều chi tiết phức tạp mà các phương pháp khác khó xử lý.

• Đây là phương pháp không tiếp xúc vật lý, vì vậy không gây hư hại hay biến dạng đối tượng trong quá trình quét, rất phù hợp với các vật thể nhạy cảm hoặc quý giá.

• Dữ liệu thu thập được dễ dàng tích hợp và xử lý trên các phần mềm CAD, CAM, giúp hỗ trợ hiệu quả cho các bước thiết kế, phân tích và sản xuất tiếp theo.

3.2 Nhược điểm

• Chi phí đầu tư ban đầu cho thiết bị và phần mềm quét 3D laser khá cao, đòi hỏi nguồn lực tài chính lớn, điều này có thể là rào cản với các doanh nghiệp nhỏ hoặc cá nhân.

• Việc vận hành và khai thác tối ưu công nghệ này đòi hỏi người dùng phải có kiến thức chuyên sâu và kỹ năng kỹ thuật cao, không phải ai cũng có thể sử dụng hiệu quả ngay từ đầu.

• Một số loại bề mặt như vật liệu trong suốt hoặc có độ phản xạ cao thường gây khó khăn cho quá trình quét, làm giảm chất lượng và độ chính xác của dữ liệu thu được.

• Điều kiện môi trường như ánh sáng mạnh, bụi bẩn hoặc các yếu tố ngoại cảnh khác cũng có thể ảnh hưởng tiêu cực đến chất lượng dữ liệu, yêu cầu phải kiểm soát và chuẩn bị kỹ lưỡng khi thực hiện quét.

4. So sánh công nghệ quét 3D laser và các công nghệ quét khác

Quét 3D laser nổi bật với độ chính xác và khả năng xử lý các vật thể lớn, phức tạp, trong khi các công nghệ khác có ưu điểm riêng về chi phí và tính linh hoạt.

5. Ứng dụng của công nghệ quét 3D laser

Công nghệ quét 3D bằng laser được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng nhờ khả năng thu thập dữ liệu chính xác và nhanh chóng.

5.1 Xây dựng và kiến trúc

Công nghệ này giúp khảo sát hiện trạng công trình, tạo mô hình 3D chi tiết để lập bản đồ, kiểm tra sai lệch kết cấu và hỗ trợ thiết kế, bảo tồn các công trình kiến trúc, đặc biệt là các di tích lịch sử. Việc số hóa hiện trạng giúp phát hiện sớm các lỗi thi công, giảm thiểu chi phí và thời gian sửa chữa.

Xây dựng và kiến trúc

5.2 Công nghiệp sản xuất

Quét 3D laser hỗ trợ kiểm tra chất lượng sản phẩm với độ chính xác cao, phát hiện sai lệch so với thiết kế gốc. Ngoài ra, nó giúp thiết kế ngược các chi tiết phức tạp, mô phỏng và tối ưu hóa quy trình sản xuất, từ đó nâng cao hiệu suất và giảm lãng phí nguyên vật liệu.

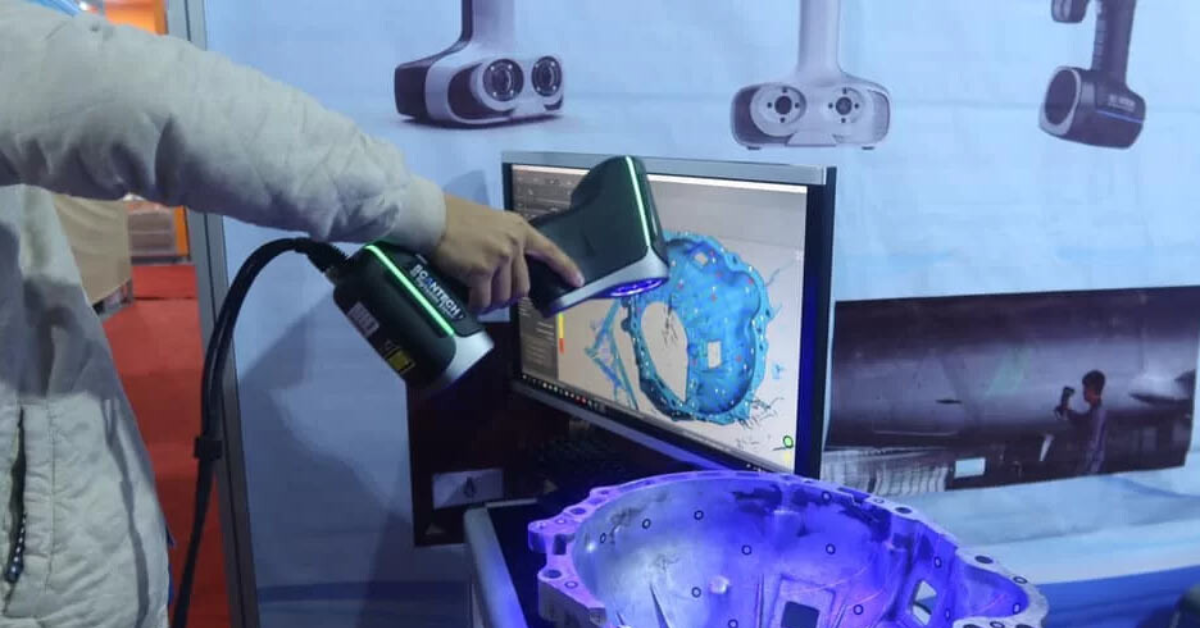

Công nghiệp sản xuất

5.3 Y tế

Ứng dụng trong y tế bao gồm tạo mô hình giải phẫu chính xác, hỗ trợ phẫu thuật và thiết kế các thiết bị y tế cá nhân hóa như chân tay giả, nẹp chỉnh hình, giúp nâng cao hiệu quả điều trị và an toàn cho bệnh nhân.

Y tế

5.4 Bảo tồn di tích

Quét 3D laser giúp số hóa các công trình lịch sử và tác phẩm nghệ thuật với độ chi tiết cao, phục vụ công tác bảo tồn, phục hồi và nghiên cứu mà không làm ảnh hưởng đến hiện vật gốc. Đây là công cụ hữu ích để lưu giữ và tái tạo di sản văn hóa.

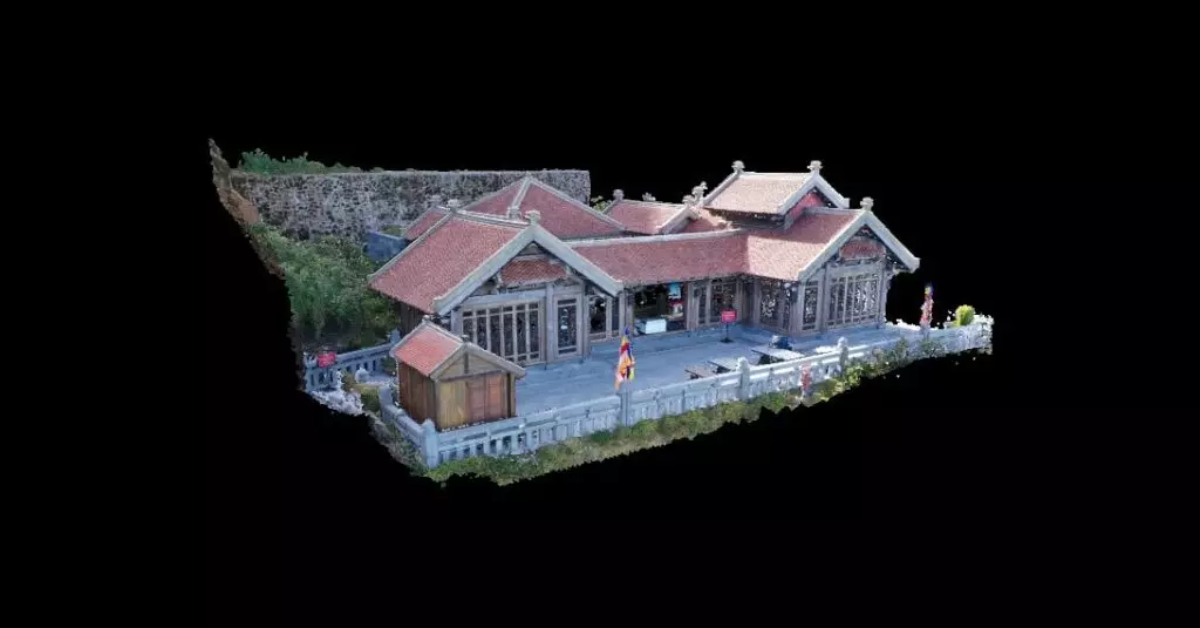

Bảo tồn di tích

5.5 Khảo sát địa hình và môi trường

Công nghệ này được sử dụng để tạo bản đồ địa hình 3D chi tiết, phục vụ nghiên cứu môi trường, quản lý tài nguyên thiên nhiên và quy hoạch đô thị. Khả năng quét diện tích rộng và nhanh giúp tiết kiệm thời gian và chi phí so với phương pháp truyền thống.

Kết luận

Công nghệ quét 3D bằng laser là giải pháp tiên tiến giúp ghi lại mô hình 3D với độ chính xác cao và hiệu quả vượt trội so với nhiều phương pháp truyền thống. Mặc dù có một số hạn chế về chi phí và yêu cầu kỹ thuật, nhưng với khả năng thu thập dữ liệu nhanh và chi tiết, quét 3D laser vẫn là lựa chọn hàng đầu trong nhiều lĩnh vực công nghiệp, xây dựng, y tế và bảo tồn.
