Độ phân giải in 3D là gì? Khái niệm, yếu tố và ứng dụng thực tế

Nhiều người lầm tưởng rằng chỉ cần sở hữu một chiếc máy in đắt tiền là sẽ có ngay thành phẩm sắc nét. Thực tế, chất lượng bản in phụ thuộc rất lớn vào việc bạn hiểu và thiết lập độ phân giải in 3D sao cho đúng với mục đích sử dụng. Nếu thông số này bị đặt sai, tình trạng bề mặt thô ráp hoặc mất chi tiết là điều khó tránh khỏi. Trong bài viết này, 3dMaker sẽ hướng dẫn bạn cách kiểm soát độ phân giải tối ưu để mỗi sản phẩm ra đời đều đạt độ hoàn thiện cao nhất với chi phí tiết kiệm nhất.

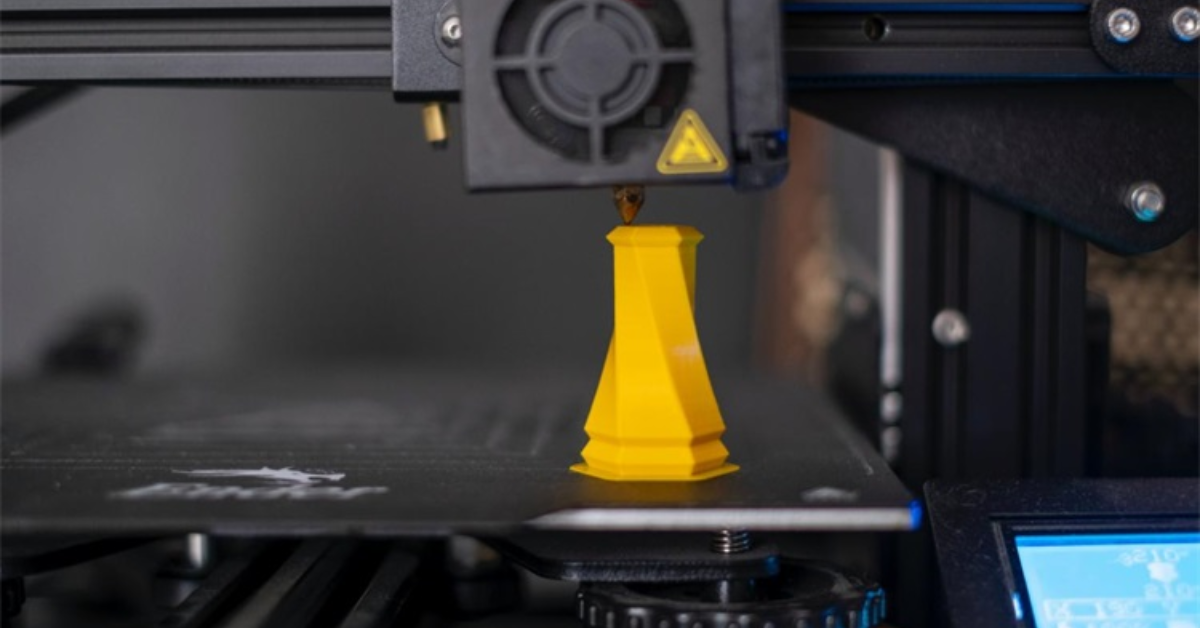

Độ phân giải in 3D là gì?

Độ phân giải in 3D là thông số kỹ thuật biểu thị kích thước nhỏ nhất của lớp vật liệu mà máy in có thể tạo ra theo các trục X, Y và Z. Trong kỹ thuật, giá trị này thường được đo bằng mm hoặc micron, quyết định trực tiếp đến độ chi tiết và độ mịn bề mặt của sản phẩm.

Các thành phần chính cấu thành nên độ phân giải:

• Độ phân giải dọc (Trục Z): Đây chính là độ dày của mỗi lớp in (layer height).

• Độ phân giải ngang (Trục X và Y): Thông số này quyết định độ chính xác trên mặt phẳng nằm ngang, phụ thuộc trực tiếp vào phần cứng của máy.

Độ phân giải in 3D là gì?

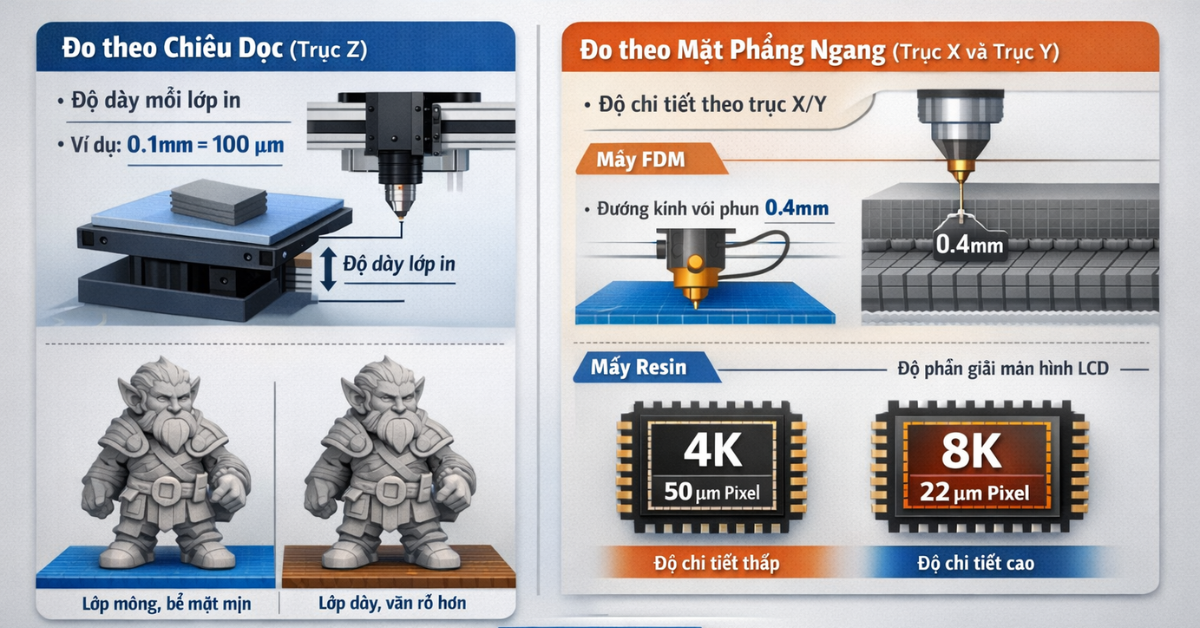

Độ phân giải in 3D được đo như thế nào?

Trong kỹ thuật sản xuất bồi đắp, độ phân giải được xác định thông qua kích thước các lớp vật liệu theo ba trục tọa độ X, Y và Z. Thay vì dùng pixel như hình ảnh, người ta đo lường bằng đơn vị milimet (mm) hoặc micron để xác định độ chi tiết của vật thể.

• Đo theo chiều dọc (Trục Z): Được đo bằng khoảng cách (độ dày) giữa các lớp in xếp chồng lên nhau. Ví dụ, thiết lập 0.1mm nghĩa là mỗi lớp dày 100 micromet. Chỉ số này càng nhỏ, bề mặt sản phẩm càng mịn và các vân sọc càng khó nhận ra bằng mắt thường.

• Đo theo mặt phẳng ngang (Trục X và trục Y): Phản ánh độ chính xác của chi tiết trên mặt phẳng nằm ngang. Được đo dựa trên đường kính lỗ vòi phun nhựa (với máy FDM) hoặc kích thước điểm laser (với máy SLA). Kích thước vòi phun hoặc điểm laser càng nhỏ thì chi tiết càng sắc nét và khớp nối cơ khí càng chính xác.

Việc nắm rõ cách đo lường này giúp bạn chủ động tính toán để cân bằng giữa tốc độ in và chất lượng sản phẩm cuối cùng.

Độ phân giải in 3D được đo như thế nào?

Các yếu tố ảnh hưởng tới độ phân giải in 3D

Trong kỹ thuật in, việc đạt được độ tinh xảo không chỉ nằm ở thông số lý thuyết của máy. Dưới đây là những yếu tố thực tế nhất ảnh hưởng trực tiếp đến độ phân giải in 3D mà người vận hành cần lưu ý:

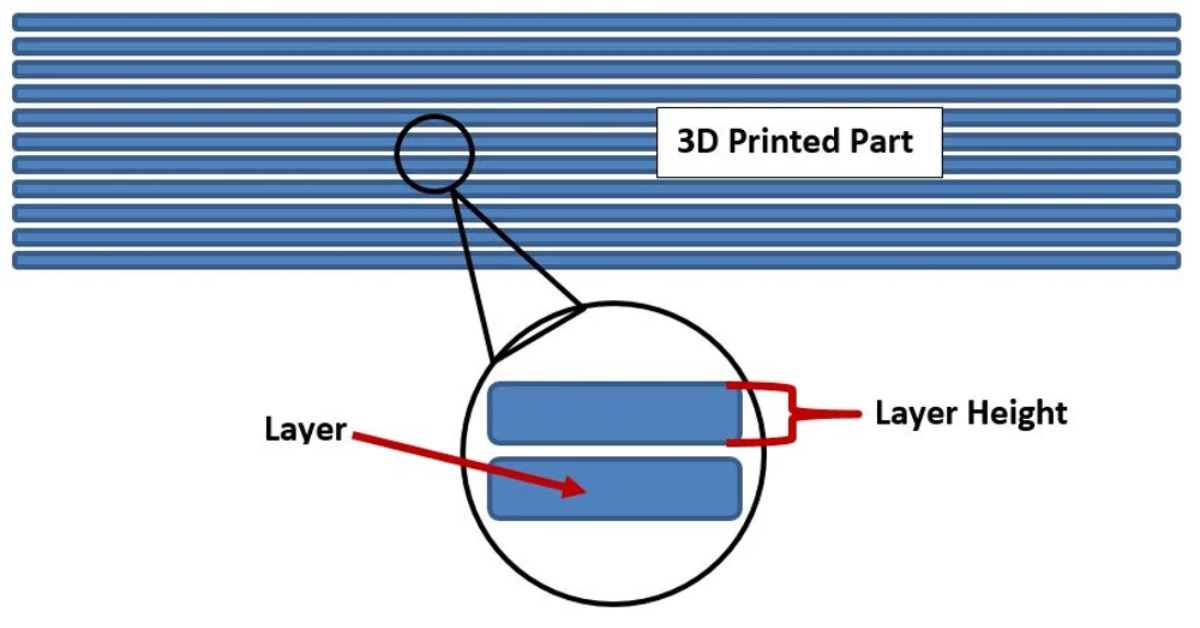

Chiều cao lớp

• Ảnh hưởng: Đây là yếu tố quan trọng nhất quyết định độ mịn của bề mặt theo trục dọc. Chiều cao lớp càng nhỏ thì các đường vân giữa các lớp bồi đắp càng mờ đi, giúp vật thể trông đồng nhất và sắc nét hơn. Tuy nhiên, việc giảm chiều cao lớp sẽ làm tăng tổng số lớp cắt, khiến thời gian in kéo dài đáng kể.

• Tác động: Độ phân giải dọc (trục Z) chủ yếu được xác định bởi chiều cao lớp và độ chính xác cơ khí của trục Z.

Chiều cao lớp

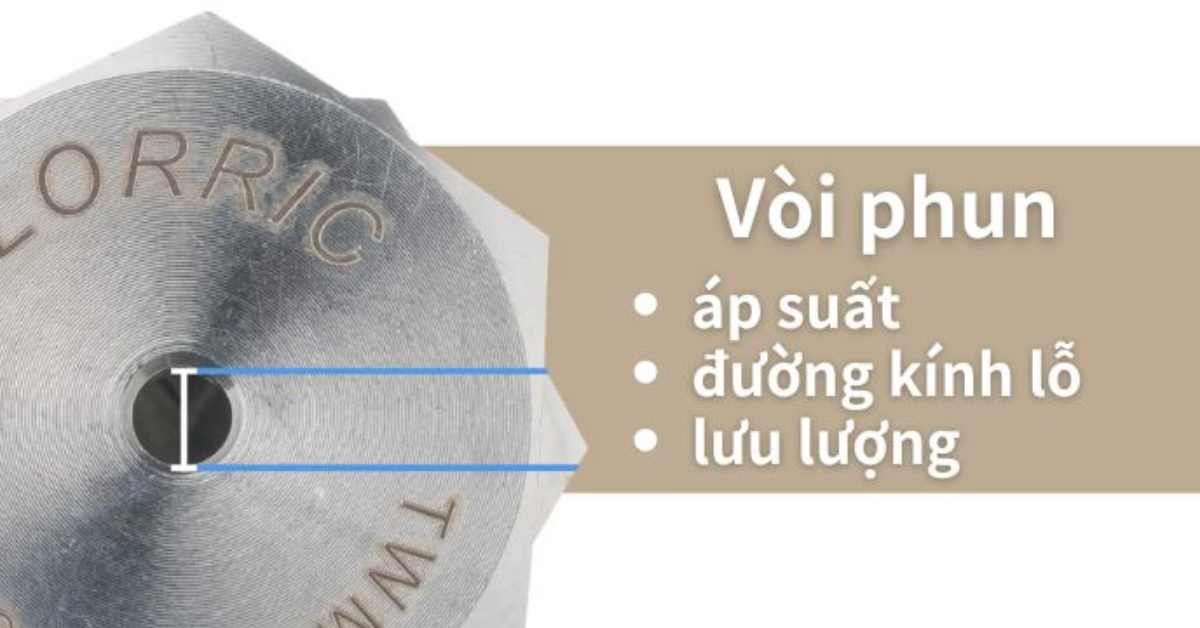

Đường kính vòi phun

• Ảnh hưởng: Với công nghệ FDM, đường kính vòi phun (nozzle) quyết định độ chi tiết của bản in trên mặt phẳng nằm ngang (trục XY) .Vòi phun nhỏ hơn sẽ đùn ra sợi vật liệu mỏng hơn, cho phép tạo ra các lớp mỏng hơn và chi tiết nhỏ hơn, tăng độ phân giải ngang (XY).

• Tác động: Vòi phun phổ biến 0.4mm, nhưng có thể dùng 0.2mm (chi tiết cao) hoặc 0.6mm (tốc độ cao, chi tiết thấp hơn).

Đường kính vòi phun

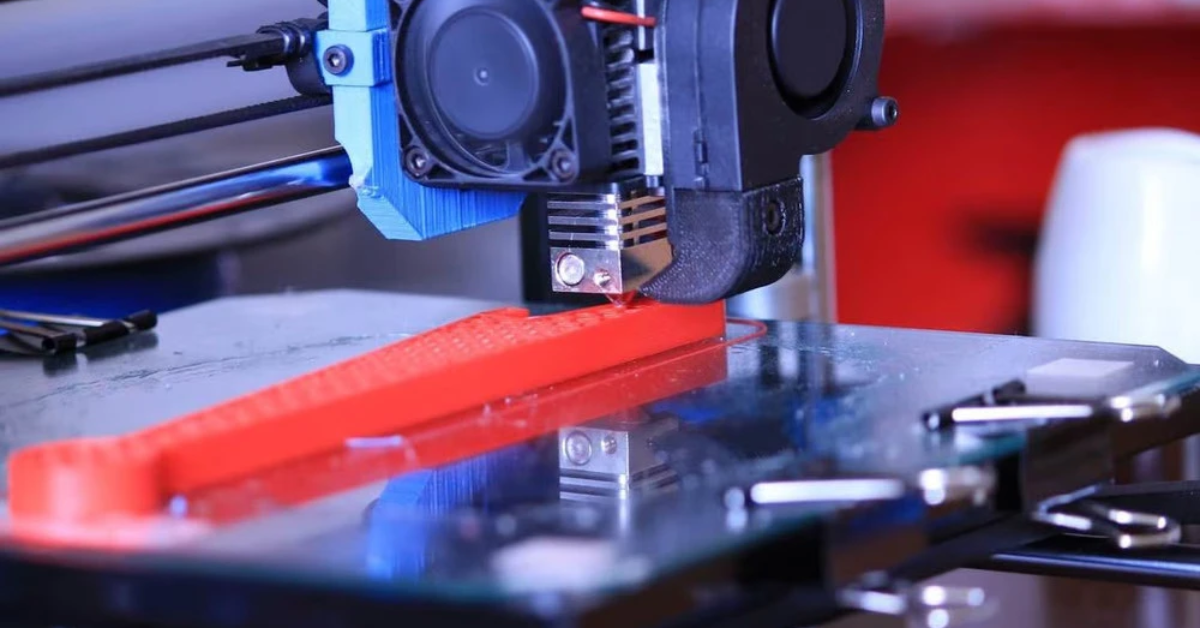

Chuyển động trục XYZ

• Ảnh hưởng: Độ chính xác của các động cơ bước điều khiển đầu in (hoặc bàn in) trên các trục X, Y, Z quyết định độ mịn của các đường in và khoảng cách giữa các lớp.

• Tác động: Sai lệch nhỏ trong chuyển động trục cũng ảnh hưởng đến độ chính xác kích thước và độ mịn bề mặt.

Chuyển động trục XYZ

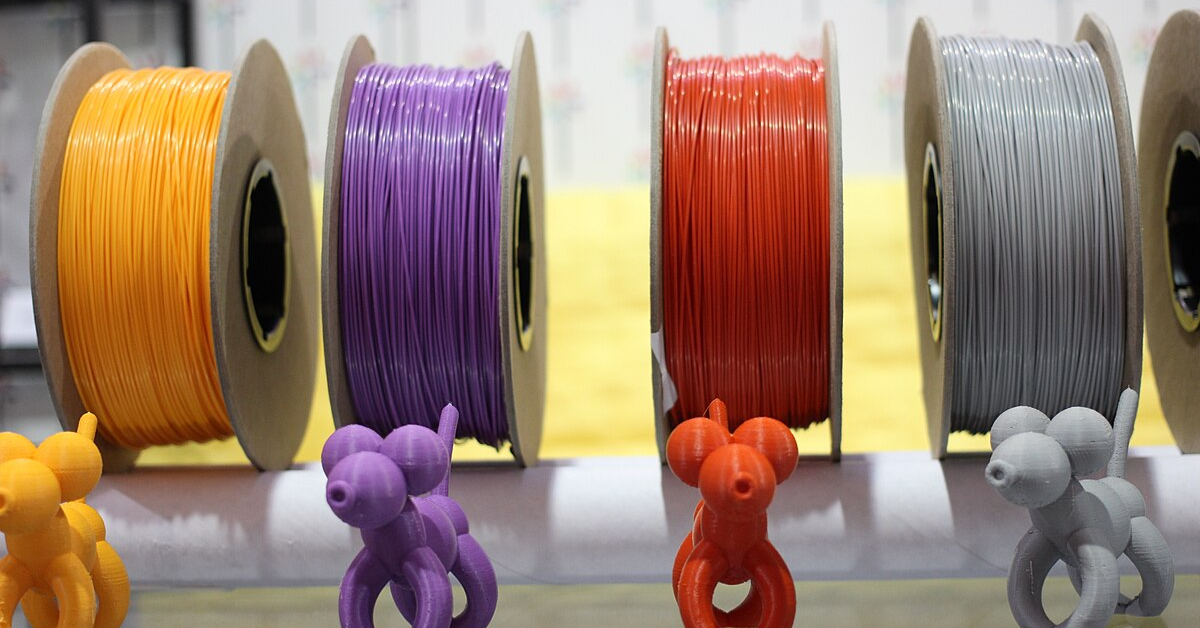

Vật liệu in

• Ảnh hưởng: Mỗi loại vật liệu có tính chất vật lý khác nhau có độ nhớt, nhiệt độ nóng chảy, co ngót khác nhau, ảnh hưởng đến cách chúng kết dính giữa các lớp và độ mịn bề mặt.

• Tác động: Vật liệu hỗ trợ (support) có thể làm tăng độ phức tạp và ảnh hưởng đến bề mặt nơi chúng tiếp xúc.

Vật liệu in

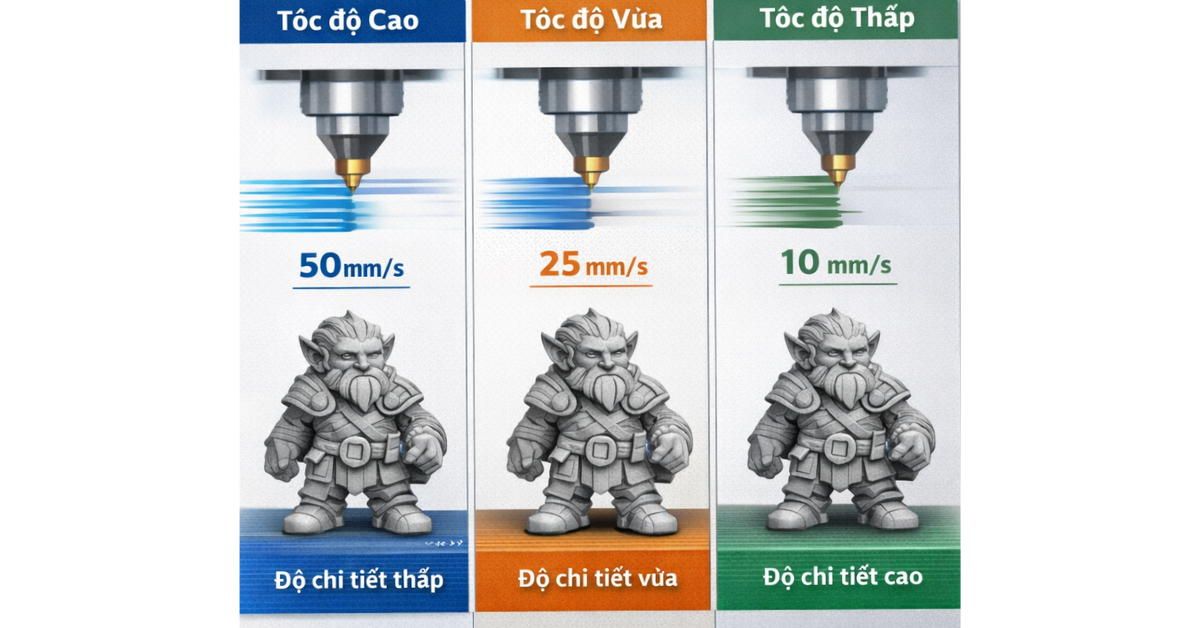

Tốc độ in

• Ảnh hưởng: Tốc độ di chuyển của đầu in ảnh hưởng lớn đến sự ổn định của dòng nhựa. Tốc độ quá cao có thể gây rung lắc đầu in, làm giảm độ chính xác và chất lượng. Tốc độ chậm hơn cho phép vật liệu lắng đọng đều hơn.

• Tác động: Kết hợp với tốc độ di chuyển đầu in (XY), tốc độ đùn vật liệu (extrusion speed) và tốc độ nâng trục Z, tốc độ in tổng thể ảnh hưởng đến độ mịn và độ chính xác.

Tốc độ in

Ứng dụng thực tế của độ phân giải in 3D

Tùy vào mục đích sử dụng, việc lựa chọn mức độ chi tiết không phải lúc nào cũng là "càng cao càng tốt". Tại 3dMaker, chúng tôi phân loại các ứng dụng thực tế của độ phân giải in 3D dựa trên sự cân bằng giữa chất lượng và tính kinh tế:

• Tạo mẫu nhanh (Prototyping): Ưu tiên tốc độ để kiểm tra hình khối cơ bản. Thường thiết lập độ phân giải thấp (lớp in dày từ 0.2mm - 0.3mm) để nhanh chóng có sản phẩm, chấp nhận lộ vân bề mặt để có sản phẩm cầm nắm nhanh nhất, tránh lãng phí thời gian.

• Sản xuất linh kiện kỹ thuật: Tập trung vào độ chính xác trục XY để các khớp nối, bánh răng hoặc ren ốc hoạt động trơn tru. Độ phân giải in 3D ở đây đảm bảo sai số kỹ thuật nằm trong mức cho phép để linh kiện lắp ráp khớp hoàn toàn với thực tế.

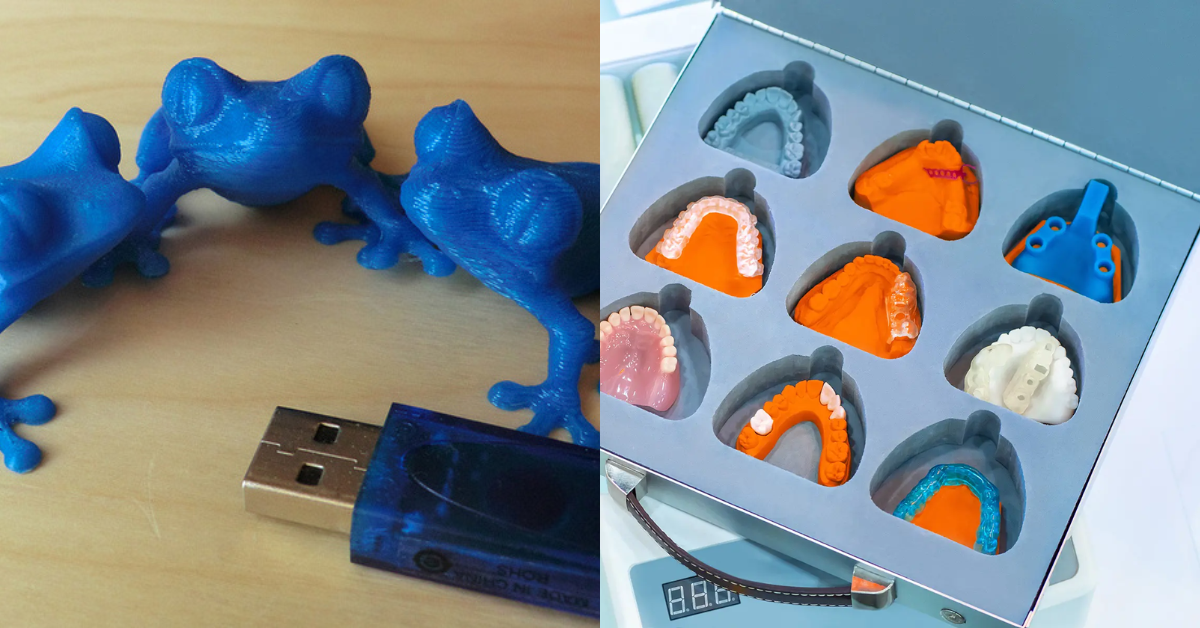

• Mô hình nghệ thuật và trang sức: Đòi hỏi độ phân giải cực cao (25 - 50 micron), thường dùng công nghệ Resin. Mức độ này giúp tái tạo hoàn hảo các chi tiết cực kì nhỏ như vân da, nếp gấp vải hoặc các hoa văn tinh xảo trên nhẫn, mặt dây chuyền và tạo bề mặt láng mịn tuyệt đối.

• Y khoa và nha khoa: Yêu cầu độ chính xác 1:1 so với dữ liệu quét thực tế để sản xuất máng hướng dẫn phẫu thuật, khay chỉnh nha hoặc mô hình giải phẫu xương. Việc thiết lập độ phân giải in 3D tối ưu giúp bác sĩ đưa ra các chẩn đoán chính xác và tăng tỷ lệ thành công cho các ca can thiệp.

Ứng dụng thực tế của độ phân giải in 3D

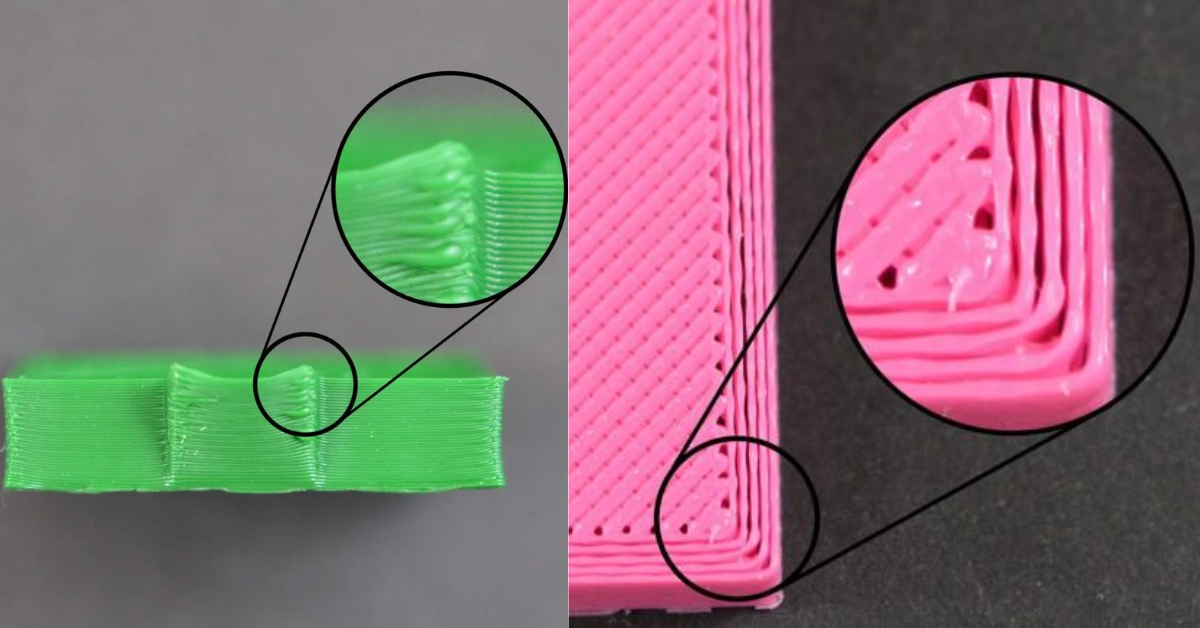

Những lỗi phổ biến khi sử dụng độ phân giải in 3D

Trong quá trình vận hành, việc thiết lập sai thông số không chỉ làm giảm thẩm mỹ mà còn gây lãng phí vật liệu. Dưới đây là những lỗi phổ biến liên quan đến độ phân giải in 3D mà người dùng thường gặp phải:

• Chọn độ phân giải quá cao cho mẫu lớn: Nhiều người mặc định lớp in càng mỏng càng tốt. Tuy nhiên, với những vật thể có cấu trúc đơn giản hoặc kích thước lớn, việc đặt độ phân giải siêu mịn (như 0.05mm trên máy FDM) sẽ khiến thời gian in kéo dài gấp nhiều lần mà không mang lại khác biệt đáng kể về ngoại quan.

• Lỗi "Bậc thang" (Aliasing) trên bề mặt cong: Khi bạn chọn độ phân giải dọc thấp (lớp in dày) cho các vật thể có độ dốc thoai thoải, các lớp in sẽ lộ rõ thành từng khía lớn. Điều này làm mất đi độ cong mượt mà của bản thiết kế, khiến việc xử lý hậu kỳ (chà nhám, sơn) trở nên cực kỳ vất vả.

• Vòi phun không tương thích với độ phân giải ngang: Sử dụng vòi phun lớn (0.8mm) nhưng lại cố gắng in các chi tiết siêu nhỏ hoặc chữ mảnh là sai lầm phổ biến. Khi đường kính vòi phun lớn hơn chi tiết nhỏ nhất trên bản vẽ, máy sẽ tự động bỏ qua chi tiết đó hoặc in ra một khối nhựa nhòe, không rõ hình dạng.

• Bỏ qua hiện tượng rung (Ghosting) khi in nhanh: Để bù đắp thời gian cho độ phân giải cao, người dùng thường tăng tốc độ in. Tuy nhiên, quán tính của đầu in sẽ tạo ra các đường gợn sóng (bóng ma) dọc theo các cạnh sắc nét, làm hỏng hoàn toàn độ phân giải in 3D mà bạn đã dày công thiết lập.

• Thiếu sự cân bằng giữa độ phân giải và độ bền: Lớp in càng mỏng thì diện tích tiếp xúc giữa các lớp càng nhiều, nhưng nếu nhiệt độ không đủ, sự liên kết giữa chúng sẽ yếu đi. Điều này dẫn đến tình trạng tách lớp (delamination), khiến vật thể trông thì mịn nhưng lại rất dễ gãy vỡ khi có tác động lực.

Những lỗi phổ biến khi sử dụng độ phân giải in 3D

Hy vọng những chia sẻ trên đã giúp bạn nắm rõ cách kiểm soát độ phân giải in 3D để tối ưu hóa chất lượng cho từng bản in. Tóm lại, bí quyết nằm ở việc hiểu rõ các trục tọa độ, lựa chọn độ dày lớp phù hợp với mục đích sử dụng và luôn cân bằng giữa yếu tố thẩm mỹ với tốc độ sản xuất. Việc làm chủ thông số này không chỉ giúp sản phẩm sắc nét hơn mà còn tiết kiệm đáng kể thời gian và vật liệu cho xưởng in của bạn. Nếu bạn cần hỗ trợ kỹ thuật chuyên sâu hoặc đang tìm kiếm các dòng máy có độ chính xác cao, hãy kết nối ngay với 3dMaker.
