FDM là gì? Đây chính là tên viết tắt của kỹ thuật tạo mẫu bằng cách nung chảy và đùn dây nhựa qua đầu phun để đắp chồng các lớp vật liệu lên nhau. Đây là phương pháp in 3D thông dụng nhất hiện nay nhờ chi phí thấp và quy trình vận hành đơn giản phù hợp cho cả người mới. Trong bài viết này, cùng 3DMaker phân tích sâu hơn về nguyên lý hoạt động cũng như các ứng dụng thực tế mà công nghệ này mang lại cho ngành sản xuất.

Công nghệ in 3D FDM là gì?

Công nghệ in 3D FDM ( Fused Deposition Modeling) là phương pháp in 3D hoạt động dựa trên nguyên lý đùn vật liệu nóng chảy.

Máy in sẽ nung nóng sợi nhựa nhiệt dẻo (filament) qua đầu phun, sau đó đùn nhựa ra và đắp chồng từng lớp mỏng lên nhau theo bản vẽ thiết kế. Vật liệu sẽ nguội và đông cứng ngay lập tức để tạo thành vật thể rắn. Đây là công nghệ phổ biến nhất hiện nay nhờ chi phí thấp và dễ sử dụng.

Công nghệ in 3D FDM là gì?

Phân biệt FDM và FFF

Về mặt nguyên lý kỹ thuật, FDM và FFF là hoàn toàn giống nhau. Cả hai đều mô tả quy trình in 3D bằng cách nung nóng vật liệu nhựa nhiệt dẻo và đùn từng lớp chồng lên nhau để tạo hình vật thể. Sự khác biệt duy nhất nằm ở tính pháp lý và nguồn gốc thương mại.

Cấu tạo và nguyên lý hoạt động của máy in 3D FDM

Máy in 3D FDM nhìn có vẻ phức tạp nhưng thực tế được vận hành dựa trên các cơ chế cơ khí rất cơ bản. Để hiểu sâu hơn bản chất FDM là gì, chúng ta cần đi vào chi tiết các bộ phận cấu thành và cách chúng phối hợp trong quá trình vận hành.

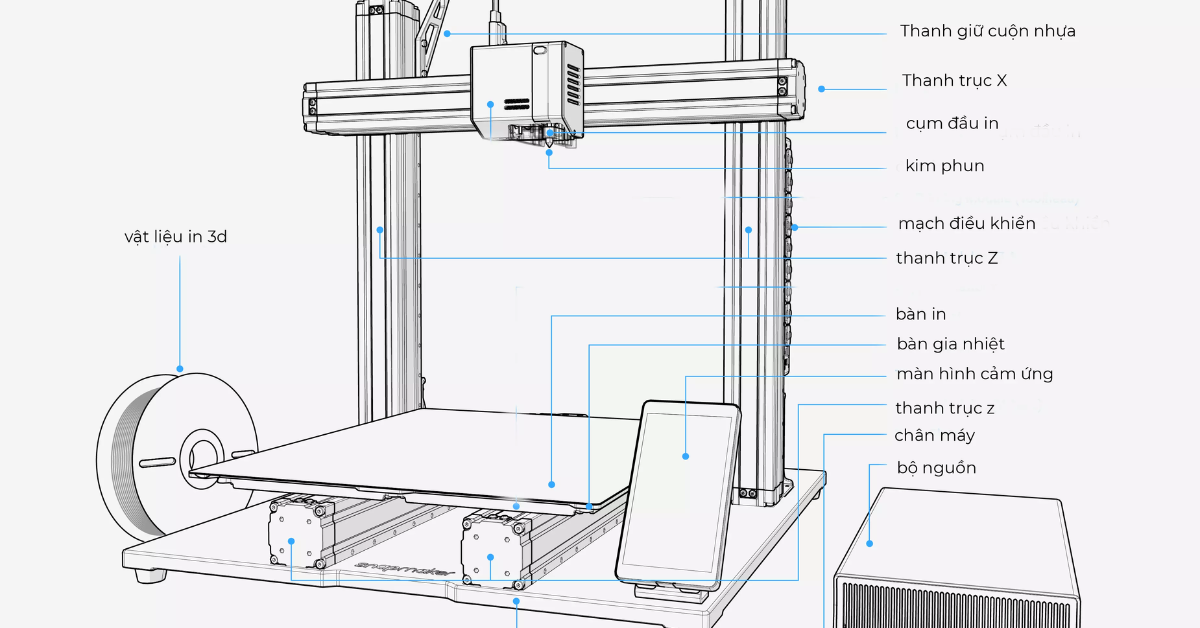

Cấu tạo và nguyên lý hoạt động của máy in 3D FDM

Cấu tạo chính của máy in FDM

Máy in FDM thường bao gồm ba hệ thống chính hoạt động đồng bộ với nhau để đảm bảo vật liệu được đùn đúng vị trí và đúng nhiệt độ:

• Bộ đùn (Extruder): Đây là bộ phận chịu trách nhiệm kéo dây nhựa từ cuộn và đẩy nó qua đầu nung. Nó gồm hai phần là bộ đẩy (Cold end) chứa motor và bánh răng và bộ nung (Hotend) chứa thanh nhiệt và đầu phun (nozzle).

• Hệ chuyển động (Motion System): Hệ thống này bao gồm các trục dẫn hướng, đai truyền động và động cơ bước giúp di chuyển đầu phun hoặc bàn in theo ba trục X, Y, Z trong không gian.

• Bàn in (Print Bed): Đây là nơi vật thể được tạo hình. Bàn in thường được gia nhiệt để giúp lớp nhựa đầu tiên bám dính tốt hơn và chống cong vênh sản phẩm.

Nguyên lý hoạt động chi tiết

Quá trình tạo ra một sản phẩm từ file thiết kế 3D trên máy tính diễn ra theo một trình tự logic và chặt chẽ. Dưới đây là các bước cụ thể mà máy in thực hiện:

• Bước 1: Máy in tiếp nhận file G-code từ phần mềm cắt lớp (slicer). File này chứa tọa độ di chuyển và thông số nhiệt độ cho từng lớp in.

• Bước 2: Đầu phun được nung nóng đến nhiệt độ tan chảy của loại nhựa đang dùng (ví dụ PLA khoảng 200 độ C, ABS khoảng 240 độ C).

• Bước 3: Động cơ đùn đẩy dây nhựa qua đầu phun nóng chảy lên bề mặt bàn in để vẽ lớp đầu tiên. Quạt làm mát sẽ thổi gió để nhựa cứng lại ngay sau khi ra khỏi đầu phun.

• Bước 4: Sau khi xong một lớp, đầu phun sẽ nhích lên cao hoặc bàn in hạ xuống thấp một khoảng bằng độ dày lớp in (thường là 0.2mm) để tiếp tục in lớp thứ hai chồng lên lớp thứ nhất.

• Bước 5: Quá trình này lặp lại liên tục hàng trăm hoặc hàng ngàn lần cho đến khi sản phẩm hoàn thiện.

Nguyên lý hoạt động chi tiết

Các loại vật liệu nhựa in 3D phổ biến trong công nghệ FDM

Một trong những lý do khiến công nghệ FDM chiếm lĩnh thị trường là khả năng tương thích với rất nhiều loại vật liệu nhựa khác nhau. Tùy vào mục đích sử dụng là làm mô hình trưng bày hay làm chi tiết máy chịu lực, bạn sẽ chọn loại nhựa tương ứng.

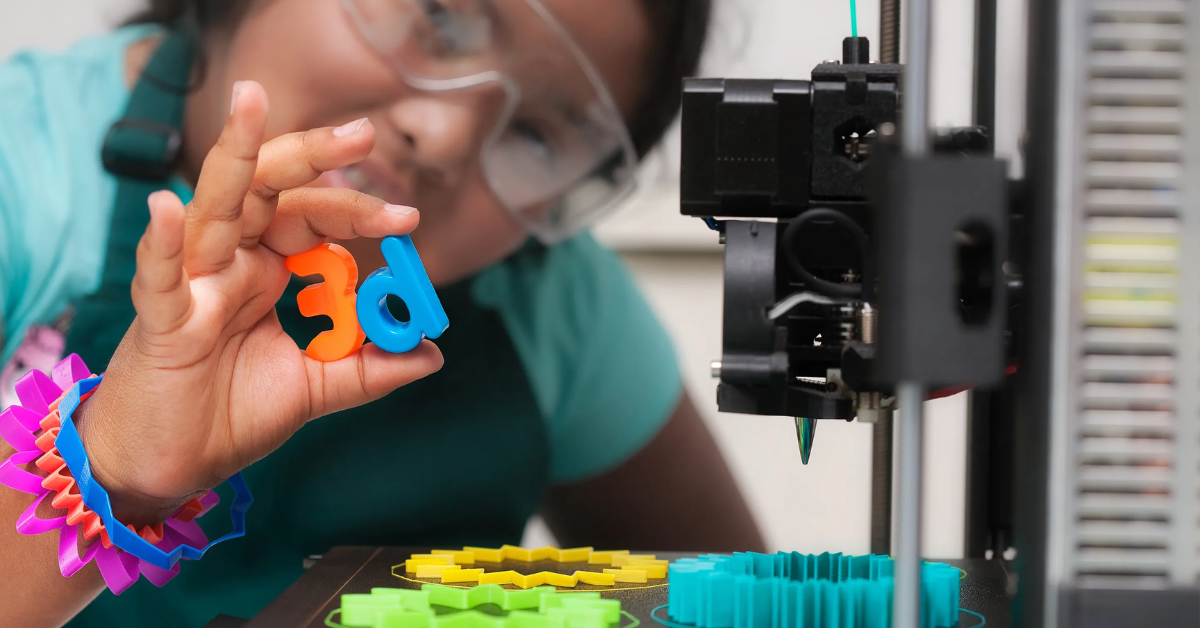

Đánh giá ưu và nhược điểm của công nghệ FDM

Bất kỳ công nghệ sản xuất nào cũng có hai mặt và FDM không phải là ngoại lệ. Nếu cần tốc độ và chi phí thấp thì FDM là lựa chọn số một, nhưng nó cũng có những hạn chế nhất định.

Đánh giá ưu và nhược điểm của công nghệ FDM

Những ưu điểm (Thuận lợi)

• Chi phí thấp: Giá máy in FDM rất đa dạng và rẻ hơn nhiều so với các công nghệ in SLA hay SLS. Vật liệu nhựa in cũng rất rẻ và dễ mua.

• Đa dạng vật liệu: Như đã nêu ở trên, bạn có thể in từ nhựa cứng, nhựa dẻo cho đến nhựa pha bột gỗ hay kim loại trên cùng một máy.

• Sạch sẽ và an toàn: Quá trình in FDM không sử dụng hóa chất lỏng hay dung môi độc hại như in resin, nên phù hợp để đặt trong văn phòng hoặc trường học.

• Dễ bảo trì: Các linh kiện máy FDM rất phổ biến, dễ tháo lắp và thay thế khi hỏng hóc.

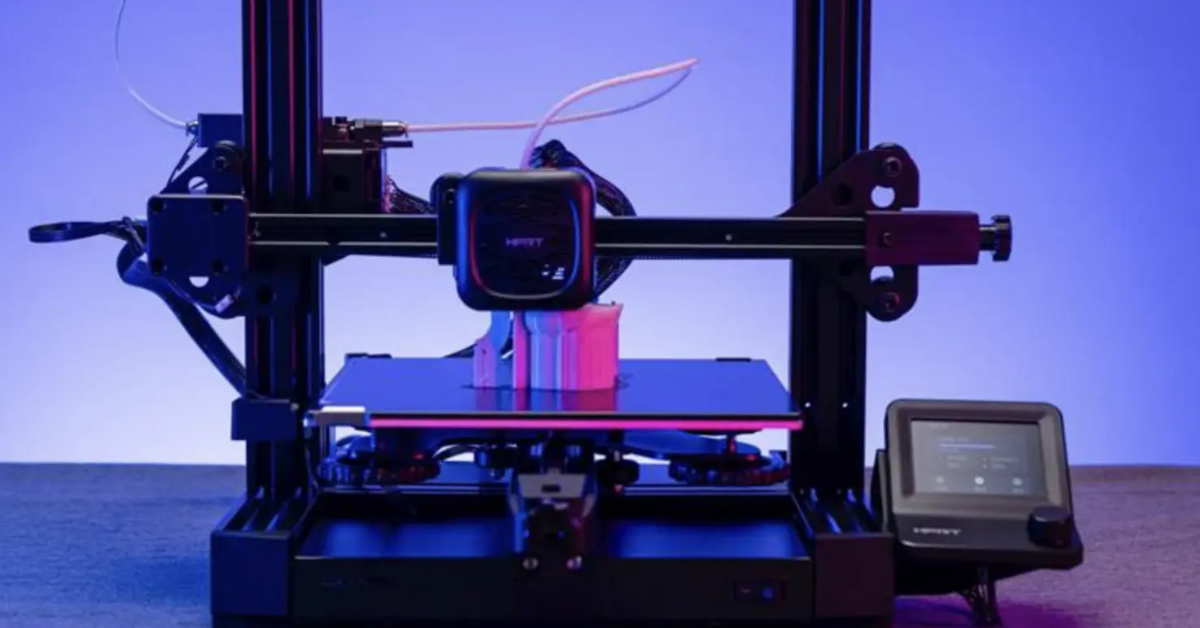

Những hạn chế cần lưu ý

• Độ mịn bề mặt chưa cao: Do đắp chồng từng lớp nên bề mặt sản phẩm in FDM luôn xuất hiện các đường vân ngang (layer lines). Bạn cần phải chà nhám hoặc sơn phủ nếu muốn bề mặt láng mịn.

• Độ chính xác trung bình: Sai số của in FDM thường nằm trong khoảng 0.1mm - 0.2mm, khó in được các chi tiết quá nhỏ hoặc quá phức tạp so với in resin.

• Tính dị hướng: Sản phẩm in FDM thường yếu hơn theo phương thẳng đứng (trục Z) do liên kết giữa các lớp in yếu hơn liên kết trong cùng một lớp.

Những hạn chế cần lưu ý

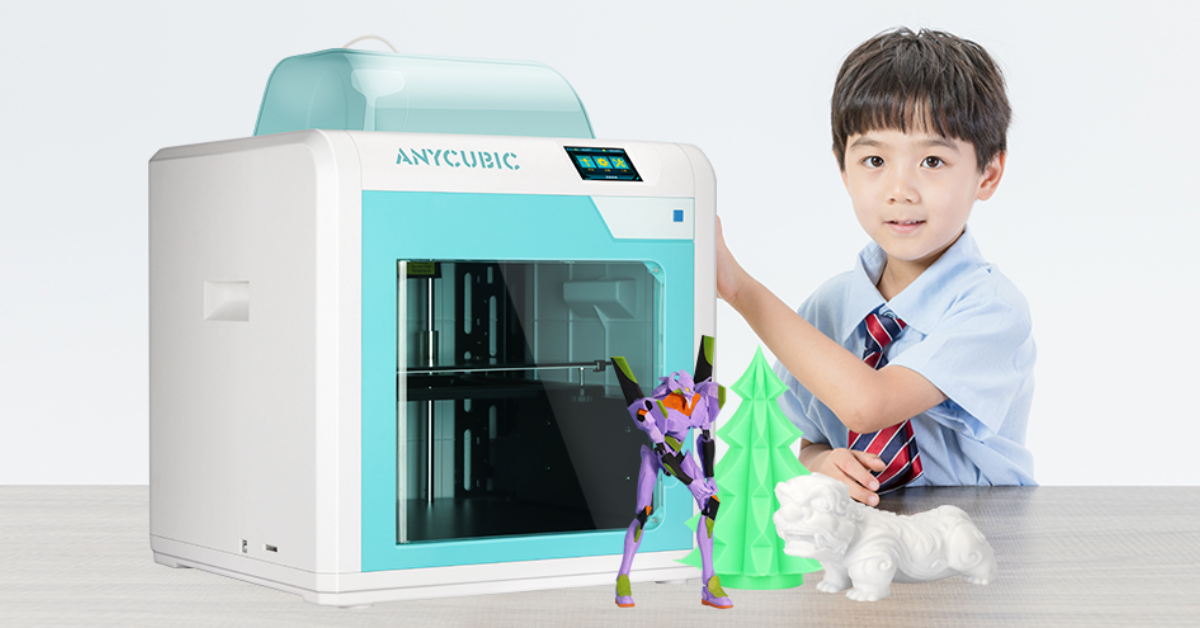

Ứng dụng của công nghệ in 3D FDM vào thực tế

Công nghệ in 3D FDM đã vượt qua giới hạn của việc tạo mẫu thử nghiệm để trở thành công cụ sản xuất các sản phẩm cuối cùng. Ứng dụng của nó rất đa dạng:

• Sản xuất công nghiệp: Dùng để sản xuất các đồ gá (jigs & fixtures), dụng cụ hỗ trợ lắp ráp trong dây chuyền ô tô, các chi tiết nhựa trên máy bay hoặc bộ phận thay thế cho máy móc cũ.

• Giáo dục STEM: Là công cụ tuyệt vời cho giáo dục, giúp học sinh tự thiết kế và in ra các mô hình robot, cầu đường hay dụng cụ học tập, kích thích tư duy sáng tạo.

• Y tế: Các bác sĩ dùng FDM để in mô hình xương của bệnh nhân từ phim chụp CT, giúp lên kế hoạch và thực hành phẫu thuật chính xác hơn.

• Sản phẩm tiêu dùng: In các mô hình đồ chơi, phụ kiện cá nhân, hộp đựng hoặc các bộ phận chức năng trong gia đình.

Ứng dụng của công nghệ in 3D FDM vào thực tế

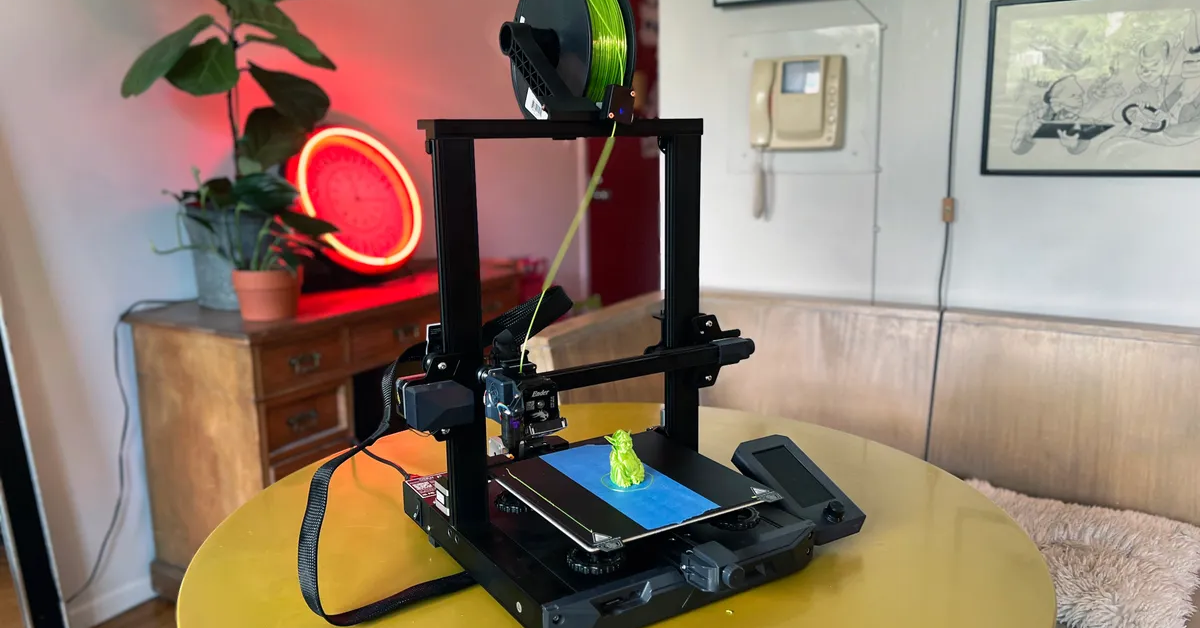

Các dòng máy in 3D FDM phổ biến hiện nay

Khi tìm mua máy in, bạn sẽ thấy rất nhiều kiểu dáng khác nhau nhưng thực chất chúng chỉ thuộc về vài nhóm cơ cấu chuyển động chính. Việc hiểu rõ cơ cấu giúp bạn chọn được máy đúng với nhu cầu về tốc độ hay độ ổn định.

• Máy in Cartesian: Đây là dòng máy phổ biến nhất với bàn in hình chữ nhật. Cơ cấu di chuyển theo hệ tọa độ vuông góc X-Y-Z. Ưu điểm là dễ sử dụng, sửa chữa và cộng đồng hỗ trợ đông đảo.

• Máy in Delta: Có bàn in hình tròn và ba cánh tay đòn liên kết với đầu phun. Dòng máy này có tốc độ in rất nhanh và in được các vật thể cao, nhưng việc cân chỉnh máy khó khăn hơn.

• Máy in CoreXY: Sử dụng hệ thống dây đai phức tạp để di chuyển đầu phun, giúp bàn in chỉ di chuyển theo trục Z. Loại này cho độ ổn định cao và tốc độ in nhanh, phù hợp cho nhu cầu in chuyên nghiệp.

Việc lựa chọn dòng máy nào phụ thuộc vào ngân sách và mục đích sử dụng cụ thể của bạn. Nếu mới bắt đầu, dòng Cartesian là lựa chọn an toàn và kinh tế nhất.

Các dòng máy in 3D FDM phổ biến hiện nay

Qua bài viết này, hy vọng bạn đã nắm vững bản chất công nghệ FDM là gì cũng như lý do vì sao nó trở thành tiêu chuẩn vàng trong lĩnh vực tạo mẫu nhanh. Kỹ thuật này thực sự là bước đệm vững chắc giúp các doanh nghiệp và cá nhân hiện thực hóa ý tưởng một cách dễ dàng. 3DMaker luôn sẵn sàng đồng hành cùng bạn với các giải pháp in 3D tiên tiến và dịch vụ hỗ trợ kỹ thuật chuyên sâu nhất.
