File STL là gì? Định nghĩa, cách hoạt động và ứng dụng

Trong lĩnh vực in 3D và thiết kế kỹ thuật số, file STL đóng vai trò vô cùng quan trọng như một cầu nối giữa ý tưởng thiết kế và sản phẩm vật lý. Đây là định dạng file phổ biến nhất dùng để mô tả hình dạng của các vật thể 3D dưới dạng lưới tam giác, giúp máy in 3D và các phần mềm mô phỏng hiểu và tái tạo chính xác mô hình. Bài viết này 3DMaker sẽ giúp bạn hiểu rõ file STL là gì, cách thức hoạt động, ưu nhược điểm cũng như các ứng dụng thực tế của định dạng file này trong sản xuất và thiết kế hiện đại.

1. File STL là gì?

File STL là viết tắt của "Standard Triangle Language" là một định dạng file phổ biến trong lĩnh vực thiết kế và in 3D. File STL mô tả hình dạng bề mặt của các vật thể 3D dưới dạng một lưới gồm nhiều tam giác nhỏ liên kết với nhau, giúp tái tạo hình học của đối tượng trong không gian ba chiều. Đây là định dạng chuẩn được sử dụng rộng rãi để truyền dữ liệu từ phần mềm thiết kế CAD sang máy in 3D hoặc các ứng dụng mô phỏng kỹ thuật

File STL là gì?

File STL có hai định dạng phổ biến:

• File ASCII dễ đọc và chỉnh sửa nhưng kích thước lớn hơn

• File nhị phân có kích thước nhỏ gọn và xử lý nhanh hơn, thường được ưu tiên sử dụng trong in 3D

1.1 Vai trò của file STL

File STL đóng vai trò trung gian quan trọng trong quy trình in 3D, giúp chuyển đổi mô hình kỹ thuật số thành dữ liệu vật lý. Nó cung cấp thông tin về hình dạng và kích thước đối tượng, là cơ sở để máy in 3D xây dựng từng lớp vật liệu nhằm tạo ra sản phẩm thực tế. Ngoài ra, file STL còn được dùng trong các ứng dụng mô phỏng, phân tích kỹ thuật và thiết kế sản phẩm

2. Cấu trúc và cách hoạt động của file STL

File STL được sử dụng để mô tả hình dạng của một vật thể 3D thông qua việc tái tạo bề mặt bằng các tam giác nhỏ. Mỗi tam giác này được xác định bởi ba điểm trong không gian ba chiều, với mỗi điểm có tọa độ (x, y, z). Khi các tam giác được liệt kê và kết nối trong file STL, chúng tạo thành bề mặt hoàn chỉnh của đối tượng.

File STL

Một file STL gồm hai phần chính:

• Phần header: lưu trữ các thông tin tổng quan như tên file, tác giả, ngày tạo và số lượng tam giác có trong mô hình.

• Phần body: chứa danh sách chi tiết các tam giác cùng với tọa độ của từng đỉnh.

3. Ưu điểm và hạn chế của file STL

3.1 Ưu điểm của file STL

• Phổ biến và tương thích rộng rãi: Hầu hết các phần mềm thiết kế và máy in 3D đều hỗ trợ định dạng STL.

• Đơn giản và hiệu quả: Mô tả hình học bề mặt bằng tam giác giúp xử lý nhanh và dễ dàng trong in 3D.

• Kích thước file linh hoạt: Định dạng nhị phân giúp giảm dung lượng file, thuận tiện lưu trữ và truyền tải

3.2 Hạn chế của file STL

• Không lưu trữ màu sắc và kết cấu: File STL chỉ mô tả hình dạng, không chứa thông tin về màu sắc, vật liệu hay kết cấu bề mặt.

• Yêu cầu độ phân giải cao: Để thể hiện các chi tiết cong mịn, cần nhiều tam giác nhỏ, làm tăng kích thước file và tài nguyên xử lý.

• Thiếu thông tin về cấu trúc bên trong: Không hỗ trợ mô tả các thuộc tính vật lý hoặc cấu trúc rỗng bên trong đối tượng

4. Cách tạo và mở file STL

4.1 Tạo file STL

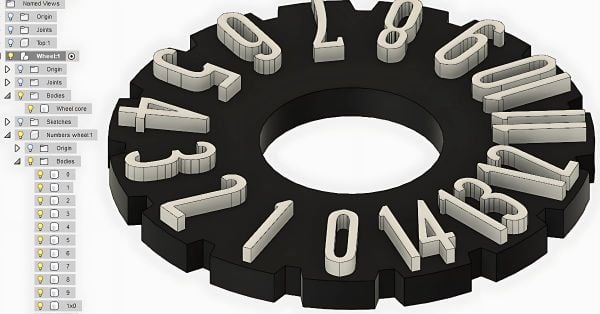

Để tạo file STL, bạn có thể sử dụng các phần mềm thiết kế 3D phổ biến như AutoCAD, SolidWorks hoặc Blender. Sau khi hoàn thiện mô hình trong phần mềm, bạn xuất file dưới định dạng STL để phục vụ cho các ứng dụng như in 3D hoặc mô phỏng kỹ thuật. Ngoài ra, file STL cũng có thể được sinh ra từ các thiết bị quét 3D, khi dữ liệu điểm thu thập được chuyển đổi thành các tam giác để tạo ra mô hình 3D chi tiết và chính xác.

Tạo file STL

4.2 Cách mở file STL

Để mở và chỉnh sửa file STL, bạn có thể sử dụng các phần mềm như MeshLab, Blender, AutoCAD hoặc các ứng dụng chuyên dụng trong in 3D. File STL cũng có thể được kiểm tra và sửa lỗi bằng các công cụ như Netfabb hoặc Microsoft 3D Builder

Dưới đây là các bước hướng dẫn cơ bản để mở một tệp STL trên phần mềm phổ biến AutoCAD:

Bước 1. Bật phần mềm AutoCAD.

Hướng dẫn mở file STL trên AutoCAD

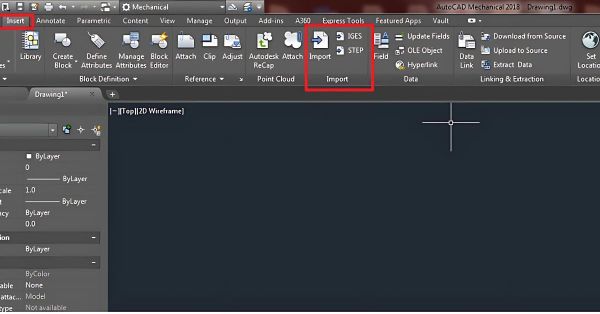

Bước 2. Nhấp vào Insert trên thanh công cụ và chọn Import.

Hướng dẫn mở file STL trên AutoCAD

Bước 3. Chọn tệp STL mà bạn muốn mở và nhấp vào nút "Open".

Hướng dẫn mở file STL trên AutoCAD

Bước 4. Tệp STL sẽ được mở trong AutoCAD và hiển thị trên bản vẽ của bạn.

5. Ứng dụng của file STL trong thực tế

File STL là định dạng phổ biến và quan trọng trong ngành sản xuất và kỹ thuật đồ họa máy tính, được sử dụng rộng rãi trong nhiều ứng dụng khác nhau như sau:

5.1 In 3D

File STL là định dạng tiêu chuẩn để in 3D, giúp mô tả chính xác hình dạng của đối tượng cần in. Nhờ đó, các chi tiết phức tạp và tinh xảo có thể được tái tạo dễ dàng. File STL còn được ứng dụng trong sản xuất các linh kiện và bộ phận máy móc công nghiệp, giúp tối ưu hóa quy trình sản xuất.

Công nghệ in 3D

5.2 Mô phỏng

Trong các phần mềm mô phỏng kỹ thuật, file STL được dùng để xây dựng hình dạng 3D của đối tượng, từ đó mô phỏng các tính năng và hành vi của sản phẩm trước khi sản xuất thực tế. Việc này giúp tiết kiệm thời gian và chi phí bằng cách phát hiện và chỉnh sửa lỗi thiết kế sớm.

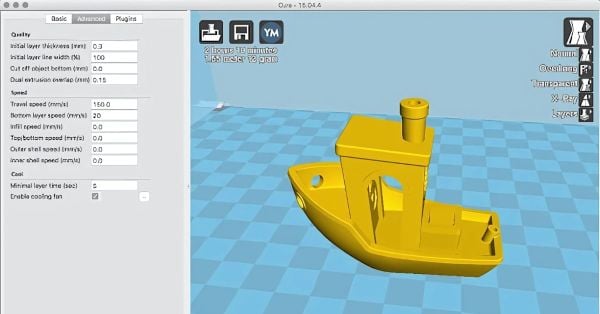

5.3 Thiết kế

Các phần mềm thiết kế 3D sử dụng file STL để tạo ra mô hình sản phẩm trước khi đưa vào sản xuất. File STL cho phép các nhà thiết kế sáng tạo và tùy chỉnh hình dạng sản phẩm một cách linh hoạt, hỗ trợ quá trình phát triển sản phẩm hiệu quả.

File STL dùng để thiết kế

5.4 Kiểm tra chất lượng

File STL cũng được sử dụng trong các phần mềm kiểm tra chất lượng 3D để đánh giá độ chính xác của sản phẩm đã sản xuất. Phần mềm sẽ phân tích các thông số như độ mịn, kích thước và hình dáng, đồng thời đưa ra các đề xuất chỉnh sửa nhằm cải thiện chất lượng sản phẩm cuối cùng.

Kết luận

Tóm lại, file STL là một định dạng quan trọng và thiết yếu trong công nghệ in 3D và thiết kế kỹ thuật số hiện đại. Hiểu rõ về file STL sẽ giúp bạn tận dụng tối đa khả năng của công nghệ này trong các dự án sáng tạo và sản xuất.
