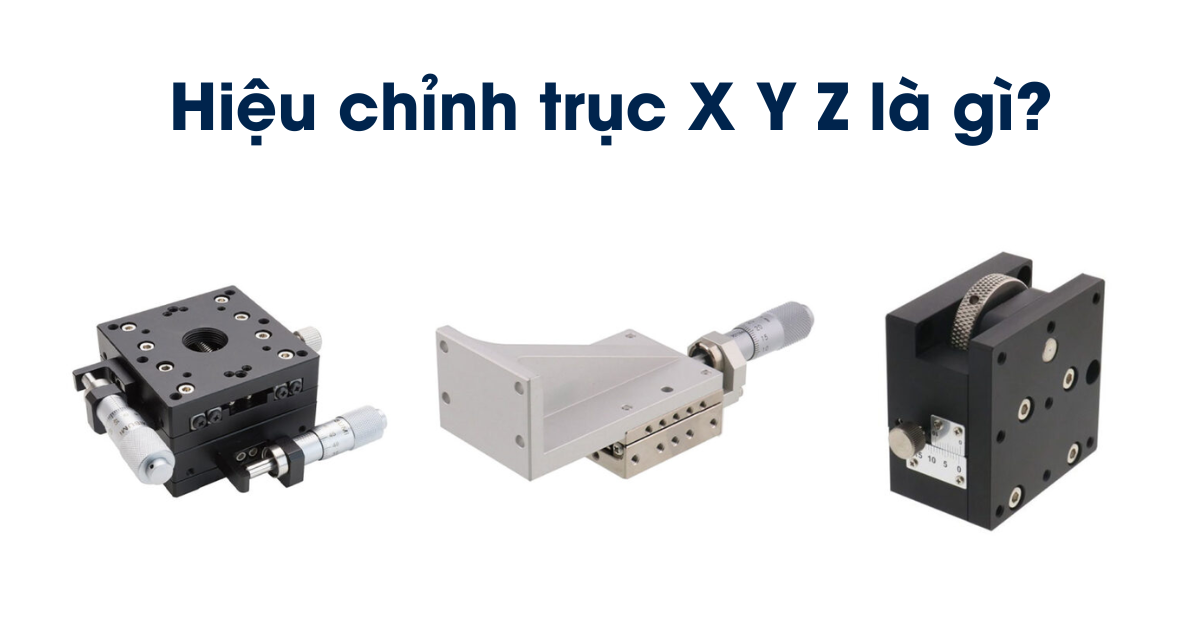

Hiệu chỉnh trục X Y Z là gì ? Hướng dẫn và phương pháp chuẩn xác

Hiệu chỉnh trục X Y Z là quy trình kỹ thuật cốt lõi quyết định độ chính xác của mọi sản phẩm in 3D, gia công CNC và đo lường công nghiệp. 3DMaker — dịch vụ in 3D công nghiệp B2B tại TP.HCM hoạt động từ 2014 — duy trì sai số ±0.1mm trên 5 máy in 3D Resin SLA laser 355nm và hệ in 3D FDM Creality K2 Plus + Bambu H2D nhờ tuân thủ quy trình hiệu chỉnh trục X Y Z nghiêm ngặt.

Bài viết này giải thích chi tiết hiệu chỉnh trục X Y Z là gì, 4 phương pháp thực hiện chuẩn xác, và quy trình kiểm soát mà 3DMaker áp dụng để đảm bảo từng đơn hàng prototype, mockup, mô hình giao tới doanh nghiệp đều khớp dung sai kỹ thuật.

Hiệu chỉnh trục X Y Z là gì?

Hiệu chỉnh trục X Y Z là quy trình kỹ thuật thiết lập và căn chỉnh các thông số để đầu công cụ của máy gia công (máy in 3D, CNC, máy cắt laser, máy đo CMM) di chuyển chính xác trong không gian ba chiều. Trục X di chuyển ngang, trục Y di chuyển dọc, trục Z di chuyển lên-xuống. Khi cả ba trục được hiệu chỉnh đúng, máy sẽ tạo ra sản phẩm khớp với kích thước thiết kế CAD ban đầu trong dung sai cho phép.

Quá trình hiệu chỉnh bao gồm kiểm tra độ lệch giữa vị trí lệnh và vị trí thực tế của từng trục, sau đó điều chỉnh thông số bù sai số trong bộ điều khiển cho đến khi sai số nằm trong mức cho phép — thường là ±0.1mm cho in 3D Resin SLA công nghiệp và ±0.2mm cho in 3D FDM.

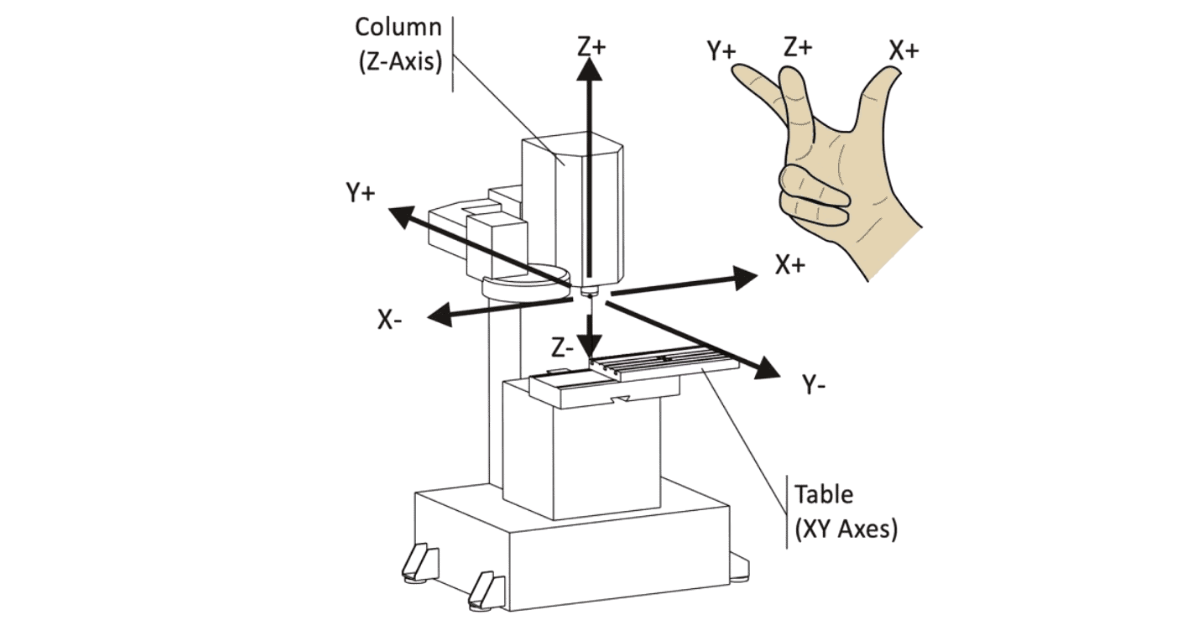

Hiệu chỉnh trục X Y Z là gì?

Vì sao cần hiệu chỉnh trục X Y Z?

Máy in 3D, CNC, máy đo vận hành liên tục trong thời gian dài chịu các tác động cơ học làm phát sinh sai số tích tụ: dây đai giãn, ốc bị rơ, ray dẫn hướng mòn, nhiệt độ môi trường thay đổi gây giãn nở vật liệu. Nếu không hiệu chỉnh định kỳ, các sai số này nhân lên và ảnh hưởng trực tiếp đến chất lượng đơn hàng cuối.

• Đảm bảo độ chính xác lắp ráp: Hệ trục X Y Z chuẩn xác quyết định khả năng khớp nối giữa các chi tiết. Một lỗ vít in 3D sai 0.3mm có thể khiến bu-lông không vào, buộc khách phải in 3D lại — tốn thời gian và chi phí vật tư.

• Kéo dài tuổi thọ linh kiện cơ khí: Trục di chuyển chuẩn giúp giảm tải trọng không đều lên dây đai, vít me, motor bước. Hạn chế mòn sớm, kẹt cơ học, kéo dài chu kỳ thay linh kiện.

• Tối ưu chi phí sản xuất: Kiểm soát tốt hệ tọa độ giúp máy vận hành ổn định, giảm tỷ lệ sản phẩm lỗi từ 5-10% xuống dưới 1%. Doanh nghiệp tiết kiệm vật tư và rút ngắn thời gian giao hàng.

• Đáp ứng yêu cầu B2B công nghiệp: Khách doanh nghiệp như Unilever, Masan, VinFast, Bosch yêu cầu dung sai cụ thể trong bản vẽ kỹ thuật. Máy không hiệu chỉnh đúng sẽ không qua được QC đầu vào của khách.

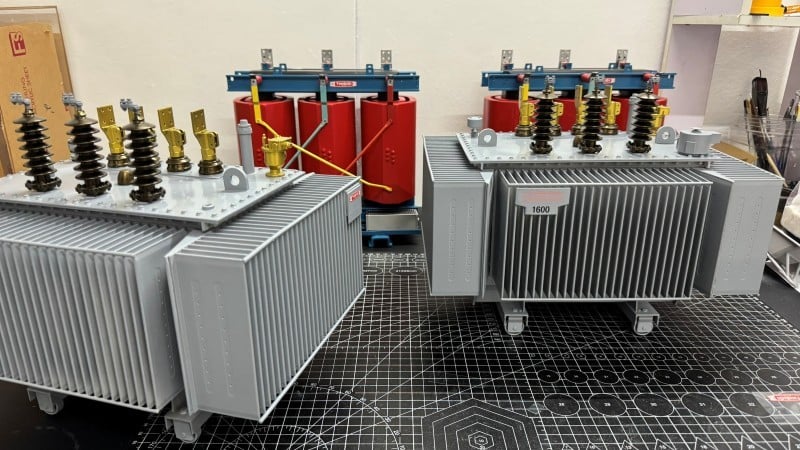

Mô hình máy biến áp in 3D — sai số trục X Y Z ảnh hưởng trực tiếp lắp ráp chi tiết

4 phương pháp hiệu chỉnh trục X Y Z hiệu quả

Tùy thuộc vào loại máy, độ chính xác yêu cầu và ngân sách đầu tư, kỹ thuật viên có thể chọn 1 trong 4 phương pháp hoặc kết hợp nhiều phương pháp cùng lúc.

1. Sử dụng cảm biến đầu dò (Touch probe)

Cảm biến đầu dò là thiết bị điện tử lắp lên trục chính, phát tín hiệu khi đầu dò chạm bề mặt vật liệu. Tín hiệu truyền về bộ điều khiển để xác lập tọa độ điểm gốc một cách tự động, độ chính xác đạt 0.001-0.005mm.

Phương pháp này phổ biến trên máy CNC hiện đại và máy in 3D công nghiệp cao cấp vì khả năng lặp lại (repeatability) cao, tiết kiệm thời gian thiết lập, giảm lỗi do thao tác thủ công. Tuy nhiên chi phí đầu tư cảm biến + module khá cao (15-50 triệu/bộ).

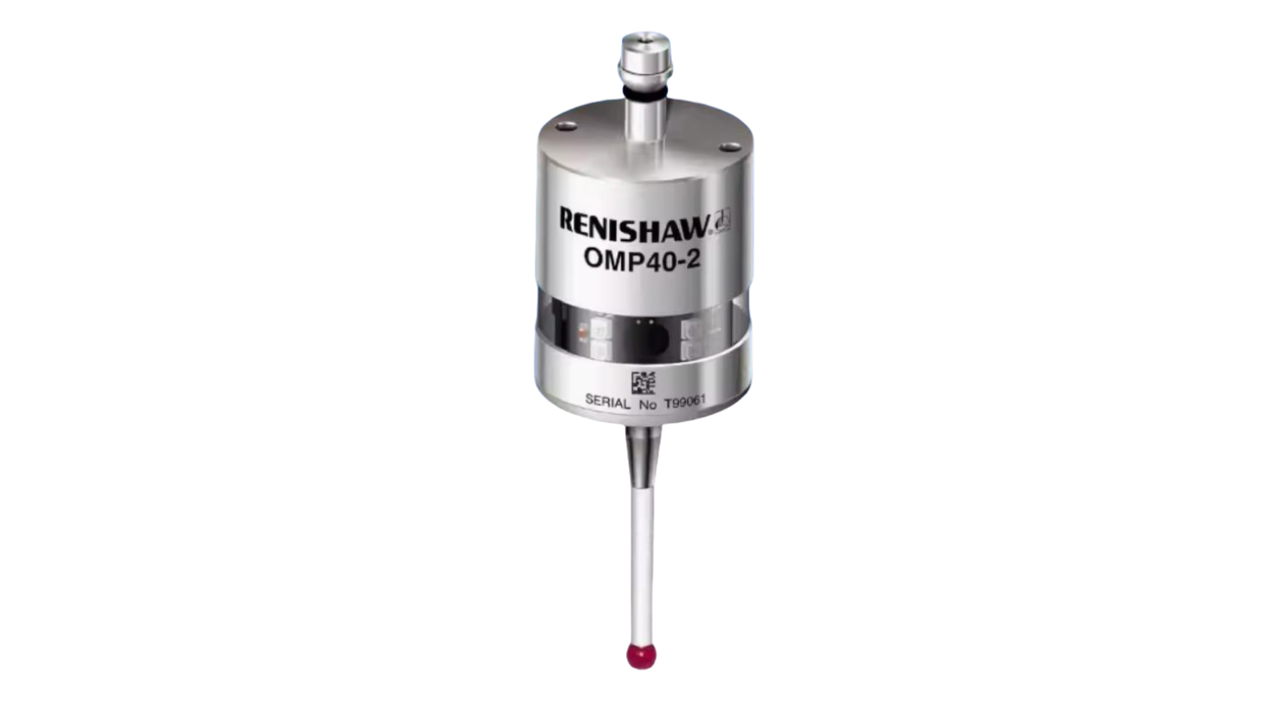

Sử dụng cảm biến đầu dò để xác định vị trí chính xác

2. Điều chỉnh thủ công bằng đồng hồ so (Dial indicator)

Đồng hồ so là thiết bị đo truyền thống đo độ thẳng, độ phẳng, độ đảo của trục. Kỹ thuật viên di chuyển trục dọc theo chuẩn thẳng (đá granit, thước thẳng), quan sát kim đồng hồ để phát hiện sai lệch cơ học.

Ưu điểm: chi phí thấp (1-3 triệu/cái), không cần phần mềm phức tạp, dùng được cho mọi loại máy. Nhược điểm: phụ thuộc tay nghề kỹ thuật viên, mất thời gian (1-3 giờ/lần hiệu chỉnh đủ 3 trục), khó phát hiện sai số dưới 0.01mm.

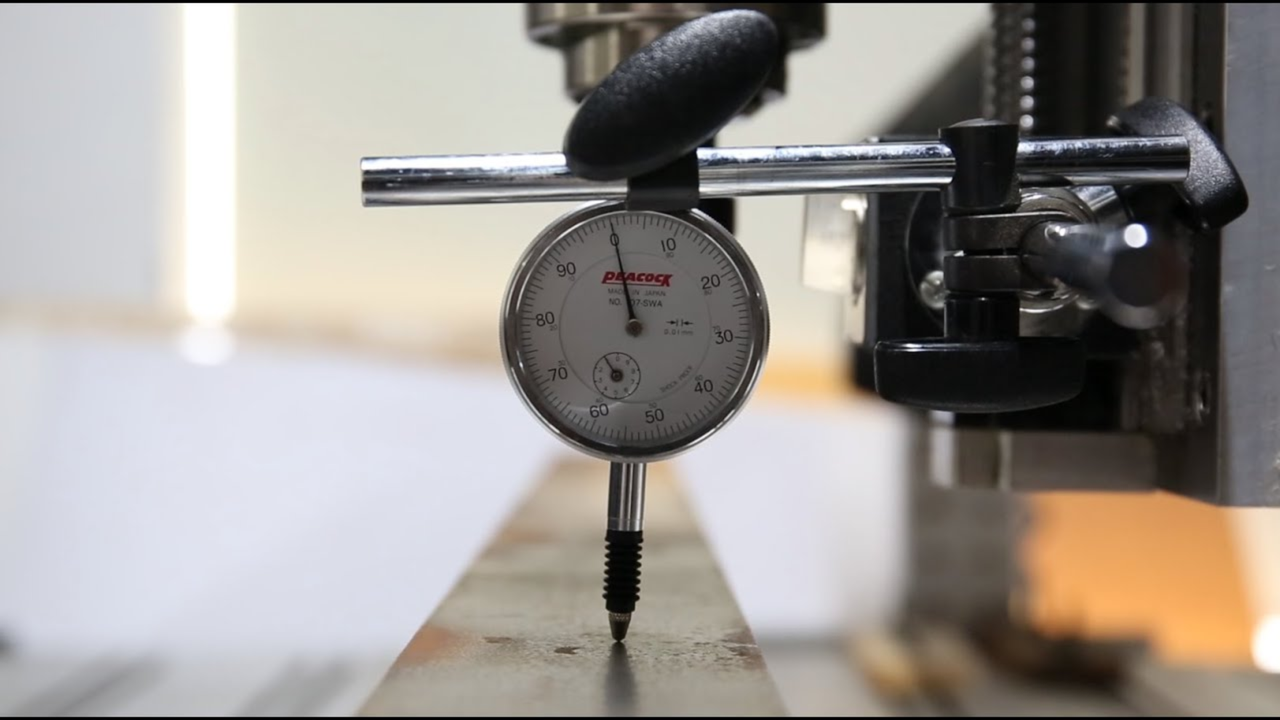

Điều chỉnh thủ công bằng đồng hồ so để căn chỉnh trục

3. Phần mềm bù sai số (Software calibration)

Nhiều máy in 3D đời mới và máy CNC tích hợp phần mềm tính toán bù sai số tự động. Quy trình: in/gia công 1 mẫu chuẩn (test cube, calibration cube), đo kích thước thực bằng thước cặp điện tử, nhập số đo vào phần mềm — phần mềm tự động tính lại số bước xung cho motor.

Phương pháp này nhanh, đơn giản cho người mới, nhưng độ chính xác phụ thuộc hoàn toàn vào độ chính xác của thiết bị đo bên ngoài. Khuyến nghị dùng panme (micrometer) thay vì thước cặp thường để đạt sai số <0.02mm.

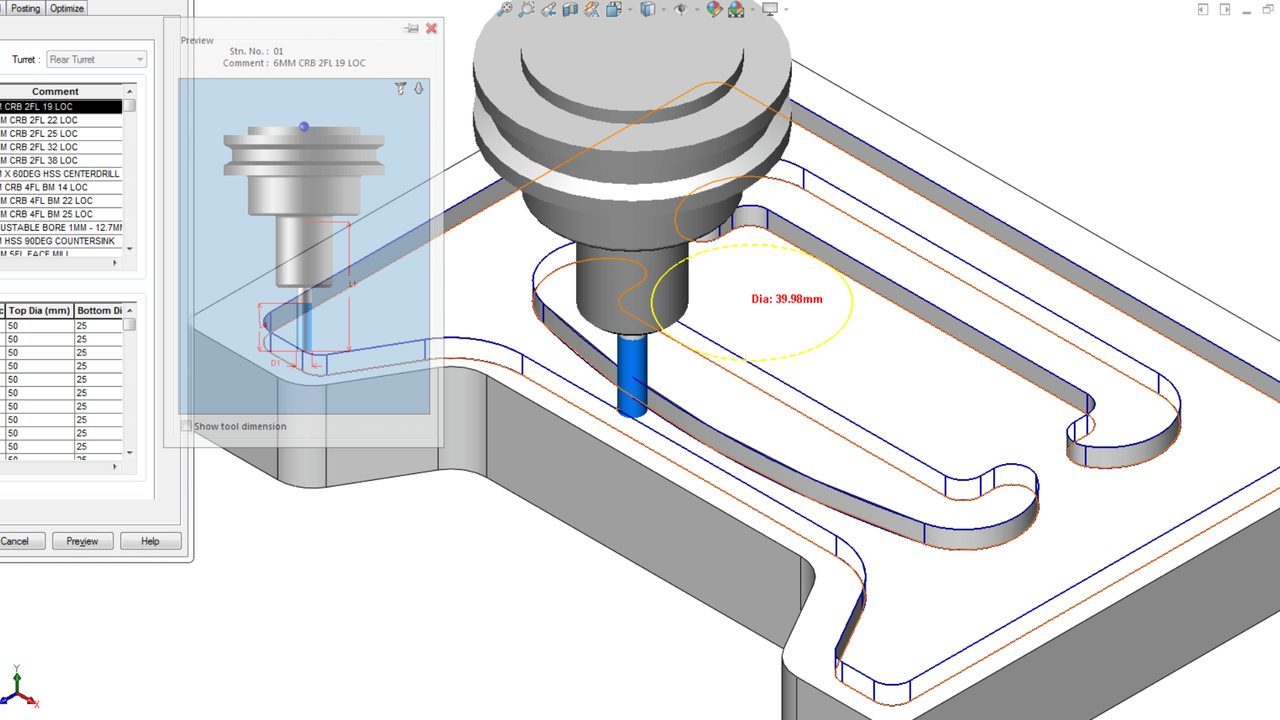

Áp dụng phần mềm hỗ trợ cho việc cân chỉnh

4. Laser interferometer + Camera CMM

Hệ thống laser interferometer và camera CMM (Coordinate Measuring Machine) là giải pháp cao cấp dành cho dây chuyền sản xuất công nghiệp đòi hỏi sai số micron. Tia laser phát hiện sai lệch <0.001mm ở khoảng cách 1-5m, camera CMM tạo bản đồ sai số toàn bộ bàn máy.

Chi phí đầu tư hệ này từ 500 triệu - vài tỷ đồng, phù hợp nhà máy sản xuất tự động lớn, không phù hợp xưởng in 3D dịch vụ vừa và nhỏ.

Ứng dụng hiệu chỉnh trục X Y Z trong in 3D và gia công

Hoạt động căn chỉnh hệ trục đóng vai trò nền tảng trong việc duy trì độ ổn định và tính chính xác cho các thiết bị gia công hiện đại.

In 3D Resin SLA — quyết định độ mịn bề mặt và sai số ±0.1mm

Máy in 3D Resin SLA dùng tia laser UV 355nm quét bề mặt resin lỏng để tạo từng lớp 0.1mm. Trục Z điều khiển bàn nâng-hạ chính xác giữa các lớp, hệ gương galvanometer điều hướng tia laser theo trục X-Y.

Nếu trục Z lệch chỉ 1% mỗi lớp (ví dụ layer 0.1mm in ra 0.099mm hoặc 0.101mm), sau 100 lớp (chi tiết cao 10mm) sai số tích tụ lên tới vài mm — chi tiết hỏng hoàn toàn. Nếu hệ galvanometer X-Y không calibrate, các chi tiết tròn sẽ bị méo elip. Tại 3DMaker, 5 máy in 3D Resin SLA được hiệu chỉnh hệ galvanometer + trục Z mỗi tháng hoặc sau mỗi 500 giờ vận hành.

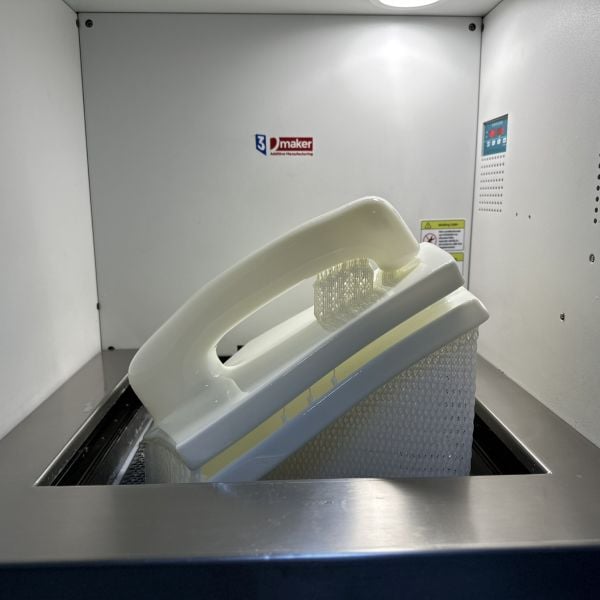

In 3D Resin SLA tại 3DMaker — sai số ±0.1mm nhờ hiệu chỉnh trục X Y Z định kỳ

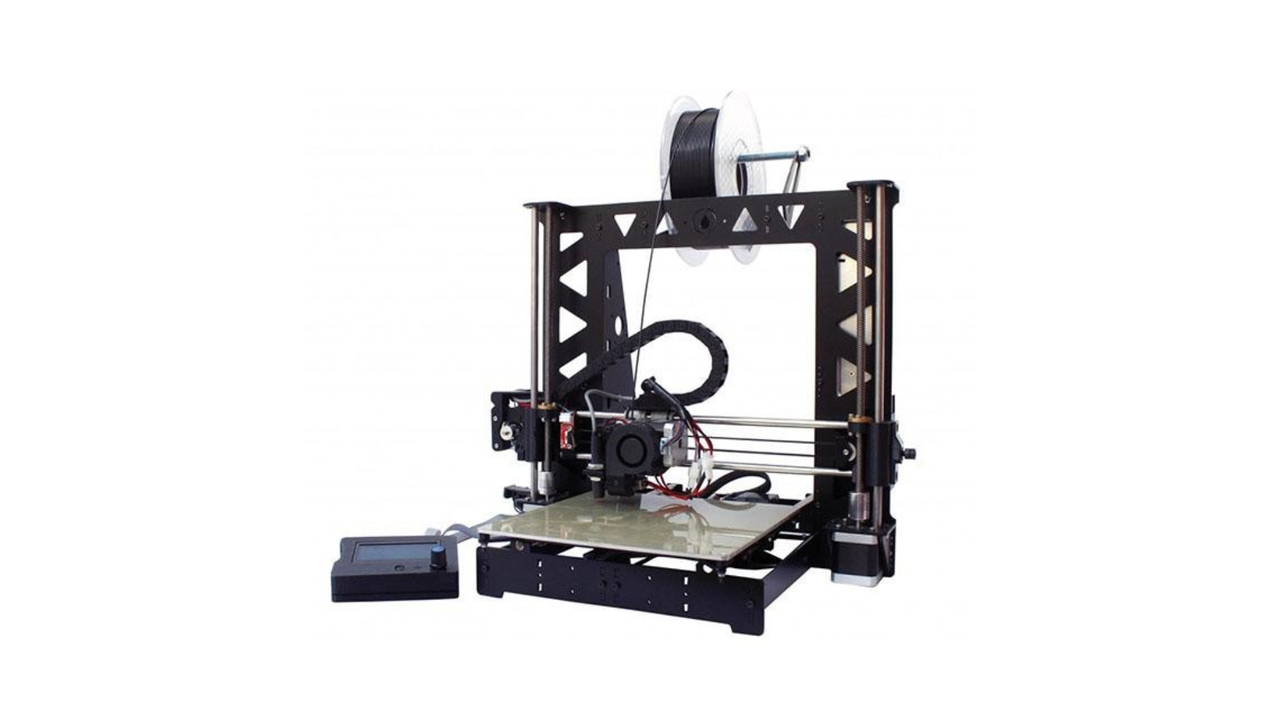

In 3D FDM — chống lệch tầng (layer shifting) và méo chi tiết

Máy in 3D FDM dùng motor bước điều khiển 3 trục X Y Z di chuyển đầu phun. Trục X-Y di chuyển nhanh (50-150mm/s) qua dây đai (timing belt), trục Z di chuyển chậm qua vít me (lead screw).

Nếu dây đai trục X-Y lỏng, các lớp in 3D sẽ bị lệch (layer shifting) — chi tiết méo, không in được hình tròn chính xác. Nếu trục Z không calibrate, layer height 0.1mm thực tế có thể là 0.08mm hoặc 0.12mm, ảnh hưởng độ chính xác chiều cao tổng và bề mặt top. 3DMaker vận hành Creality K2 Plus + Bambu H2D khổ 350×350×350mm — căng dây đai + tra dầu vít me định kỳ hàng tuần.

Gia công cơ khí chính xác CNC và cắt Laser

Trong gia công CNC phay/tiện và cắt laser, hệ tọa độ chuẩn quyết định đường cắt sắc nét, đồng nhất. Sai số trục X-Y khiến đường cắt răng cưa, sai góc; sai số trục Z ảnh hưởng chiều sâu cắt — quan trọng khi phay khuôn hoặc cắt vật liệu dày.

Gia công cơ khí chính xác CNC và cắt Laser

Đo lường và kiểm định chất lượng (CMM, scan 3D)

Máy đo CMM và máy scan 3D dùng hệ trục X Y Z đã hiệu chuẩn để thu thập đám mây điểm (point cloud) — đối chiếu với bản vẽ kỹ thuật. Nếu trục lệch, kết quả đo sai, không đáp ứng tiêu chuẩn ISO. 3DMaker cung cấp dịch vụ scan 3D với máy scan đã hiệu chuẩn để dựng file CAD reverse engineering từ sản phẩm thật.

Quy trình hiệu chỉnh + QC tại 3DMaker

Để đảm bảo mỗi đơn hàng in 3D giao tới khách B2B đạt sai số ±0.1mm như cam kết, 3DMaker áp dụng quy trình hiệu chỉnh và QC 5 bước trên toàn bộ thiết bị xưởng tại 77A-77B Hiệp Bình, Phường Hiệp Bình, Thủ Đức, TP.HCM.

Với quy trình này, 3DMaker đảm bảo từng prototype, mockup, mô hình giao cho khách doanh nghiệp đều khớp dung sai bản vẽ ±0.1mm. Trường hợp khách yêu cầu sai số ngặt nghèo hơn (linh kiện y tế, R&D công nghiệp, jig fixture chính xác), 3DMaker tư vấn phương án in 3D Resin SLA + post-processing CNC bổ sung sau in.

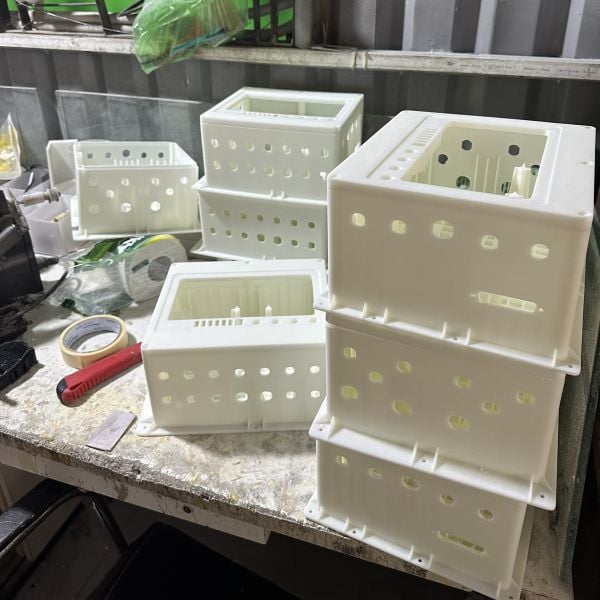

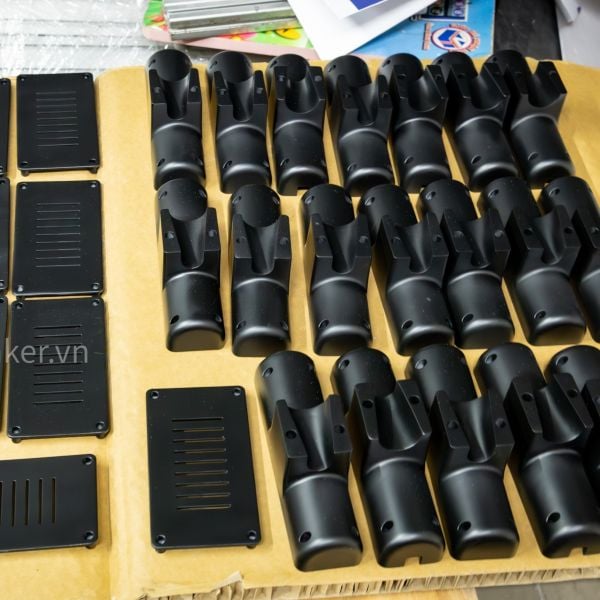

Vỏ hộp in 3D Resin SLA tại 3DMaker — chi tiết khớp lắp ráp chính xác

Lưu ý quan trọng trong quá trình hiệu chỉnh

Quá trình thiết lập hệ tọa độ đòi hỏi sự tỉ mỉ để đạt được kết quả tối ưu nhất.

• Kiểm tra độ căng dây đai và độ rơ khớp nối cơ khí trước khi cài đặt phần mềm: Sai số cơ khí phải xử lý trước, đừng dùng phần mềm bù vì sẽ tạo cảm giác đã chỉnh xong nhưng vấn đề thực tế vẫn còn.

• Duy trì nhiệt độ môi trường ổn định 20-25°C: Nhiệt độ thay đổi 10°C có thể gây giãn nở thép 0.012mm/100mm — đủ để sai số ngoài dung sai cho phép. Xưởng in 3D công nghiệp cần điều hòa.

• Gia công thử mẫu kiểm tra sau khi hoàn tất hiệu chỉnh: Đo mẫu thử bằng thước cặp điện tử hoặc panme có độ chính xác cao 0.01mm. Không tin tưởng vào "đã chỉnh xong" mà chưa đo.

• Vệ sinh thanh dẫn hướng và trục vít me thường xuyên: Bụi resin, bụi nhựa ABS, mạt kim loại bám lâu sẽ làm kẹt cơ học, gây bước nhảy (skip step) ở motor — sai số ngẫu nhiên khó phát hiện.

• Lưu nhật ký calibration: Ghi lại số đo và thông số hiệu chỉnh theo ngày để theo dõi tốc độ xuống cấp của máy. Khi sai số tăng nhanh bất thường, cần thay linh kiện sớm.

Lưu ý quan trọng trong quá trình hiệu chỉnh

FAQ — Câu hỏi thường gặp về hiệu chỉnh trục X Y Z

Bao lâu cần hiệu chỉnh trục X Y Z một lần?

Với máy in 3D Resin SLA công nghiệp: in calibration cube test hàng tuần, full calibration galvanometer + trục Z hàng tháng hoặc sau 500 giờ vận hành. Máy in 3D FDM: căng dây đai + check trục hàng tuần, full calibration mỗi 200-300 giờ. Máy CNC: theo khuyến nghị nhà sản xuất, thường 6 tháng/lần.

Sai số ±0.1mm có đủ cho hầu hết dự án B2B không?

±0.1mm là sai số tiêu chuẩn của in 3D Resin SLA công nghiệp tại 3DMaker, đủ cho hầu hết ứng dụng B2B: prototype duyệt thiết kế, mockup pitching agency, mô hình quảng cáo trưng bày, vỏ thiết bị điện tử lắp ráp, linh kiện R&D thử nghiệm. Với dung sai ngặt nghèo hơn cho ứng dụng đặc biệt (linh kiện y tế, khuôn mẫu chính xác cao), cần kết hợp in 3D + gia công CNC bổ sung sau in — chi phí cao hơn 30-50%.

Máy in 3D giá rẻ desktop có hiệu chỉnh được không?

Có thể hiệu chỉnh nhưng giới hạn ở mức ±0.2-0.3mm do cấu trúc cơ khí (khung nhôm mỏng, dây đai mềm, motor bước rẻ). Không phù hợp cho yêu cầu B2B công nghiệp ±0.1mm. Doanh nghiệp cần độ chính xác cao nên thuê dịch vụ in 3D Resin SLA công nghiệp thay vì tự mua máy desktop.

3DMaker có nhận đơn yêu cầu dung sai ngặt nghèo hơn ±0.1mm không?

Có. Với khách doanh nghiệp yêu cầu dung sai ngặt nghèo hơn tiêu chuẩn ±0.1mm của in 3D Resin SLA, 3DMaker xử lý đơn bằng cách kết hợp in 3D Resin SLA + gia công CNC bổ sung sau in. Phương án này áp dụng cho linh kiện y tế, R&D công nghiệp, jig fixture chính xác. Khách gửi bản vẽ kỹ thuật để 3DMaker đánh giá khả năng đạt dung sai trước khi báo giá.

Dây đai và vít me máy in 3D bao lâu phải thay?

Dây đai GT2 trên máy in 3D FDM chất lượng thường thay sau 3,000-5,000 giờ vận hành (hoặc khi căng lại không đủ độ). Vít me trục Z thay sau 5,000-10,000 giờ. Dấu hiệu cần thay: sai số tăng dần dù đã hiệu chỉnh, tiếng kêu cơ học bất thường khi máy chạy, layer shifting xuất hiện ngẫu nhiên.

Có thể tự hiệu chỉnh trục X Y Z tại nhà không?

Với máy in 3D FDM desktop có thể tự làm theo hướng dẫn nhà sản xuất + 1 bộ calibration cube + thước cặp điện tử. Với máy in 3D Resin SLA công nghiệp hoặc CNC cần kỹ thuật viên có kinh nghiệm vì liên quan đến hệ galvanometer laser và servo motor. Doanh nghiệp nên thuê dịch vụ in 3D có sẵn máy hiệu chỉnh thay vì tự đầu tư máy.

Tóm lại, hiểu rõ hiệu chỉnh trục X Y Z là gì giúp doanh nghiệp đánh giá đúng năng lực kỹ thuật của xưởng in 3D và yêu cầu dung sai phù hợp cho dự án. Duy trì hiệu chỉnh và bảo trì định kỳ là yếu tố then chốt để đạt độ chính xác ổn định trong sản xuất công nghiệp. 3DMaker — dịch vụ in 3D công nghiệp B2B hoạt động từ 2014, đối tác sản xuất của Unilever, Masan, VinFast, Bosch, AREVO, Yamaha — sẵn sàng tư vấn kỹ thuật và báo giá nhanh cho mọi yêu cầu in 3D Resin SLA, in 3D FDM ABS, và làm mô hình 3D đạt dung sai ±0.1mm.
