Hotend là gì? Nguyên lý, cấu tạo và các lỗi phổ biến trong in 3D

Nhiều người gặp lỗi tắc nhựa liên tục vì chưa nắm rõ hotend là gì cũng như nguyên lý giải nhiệt của nó. Thực tế, đây là bộ phận chịu áp lực nhiệt lớn nhất, quyết định 90% độ mịn của bề mặt vật in. Qua kinh nghiệm vận hành thực tế tại 3dMaker, chúng tôi sẽ giúp bạn bóc tách cấu tạo và cách xử lý triệt để những lỗi nhiệt độ phổ biến nhất trên bộ phận này. Đừng để những hỏng hóc nhỏ làm gián đoạn công việc của bạn.

Hotend là gì?

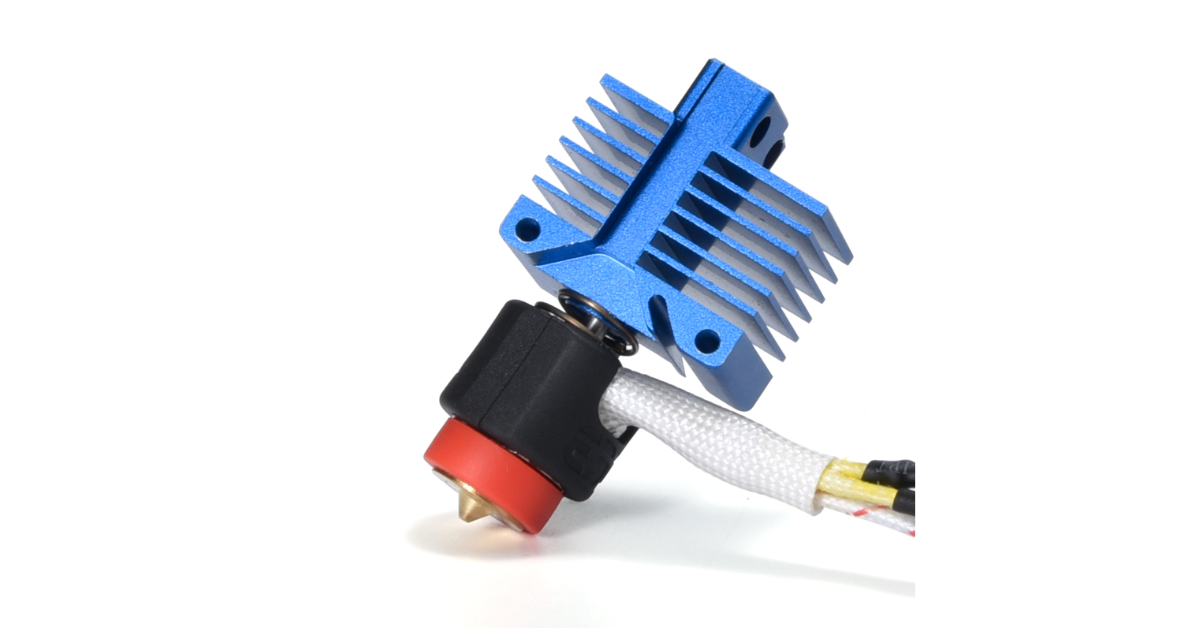

Hotend là bộ phận cốt lõi của hệ thống in 3D FDM, đóng vai trò then chốt trong việc chuyển đổi sợi nhựa rắn thành dòng nhựa lỏng để tạo hình sản phẩm. Bộ phận này nhận nhựa từ bộ đùn, gia nhiệt chính xác đến nhiệt độ nóng chảy và đẩy qua vòi phun (nozzle) cực nhỏ để bồi đắp từng lớp in.

Cấu tạo của một Hotend tiêu chuẩn thường bao gồm các thành phần quan trọng: bộ tản nhiệt (heatsink) để ngăn nhựa nóng sớm, ống dẫn nhiệt (heatbreak), khối gia nhiệt (heat block) chứa cảm biến và đầu phun. Việc duy trì sự cân bằng nhiệt giữa các bộ phận này là yếu tố sống còn giúp dòng nhựa lưu thông đều đặn, hạn chế tối đa tình trạng tắc nghẽn hay mất bước khi in.

Hotend là gì?

Nguyên lý hoạt động của Hotend trong máy in 3D FDM

Hotend hoạt động bằng cách chuyển đổi nhựa từ trạng thái rắn sang lỏng một cách có kiểm soát. Quá trình này diễn ra liên tục, chính xác nhằm đảm bảo nhựa được đùn ra đều đặn. Hãy tìm hiểu các giai đoạn vận hành dưới đây:

Quá trình đưa filament vào hotend

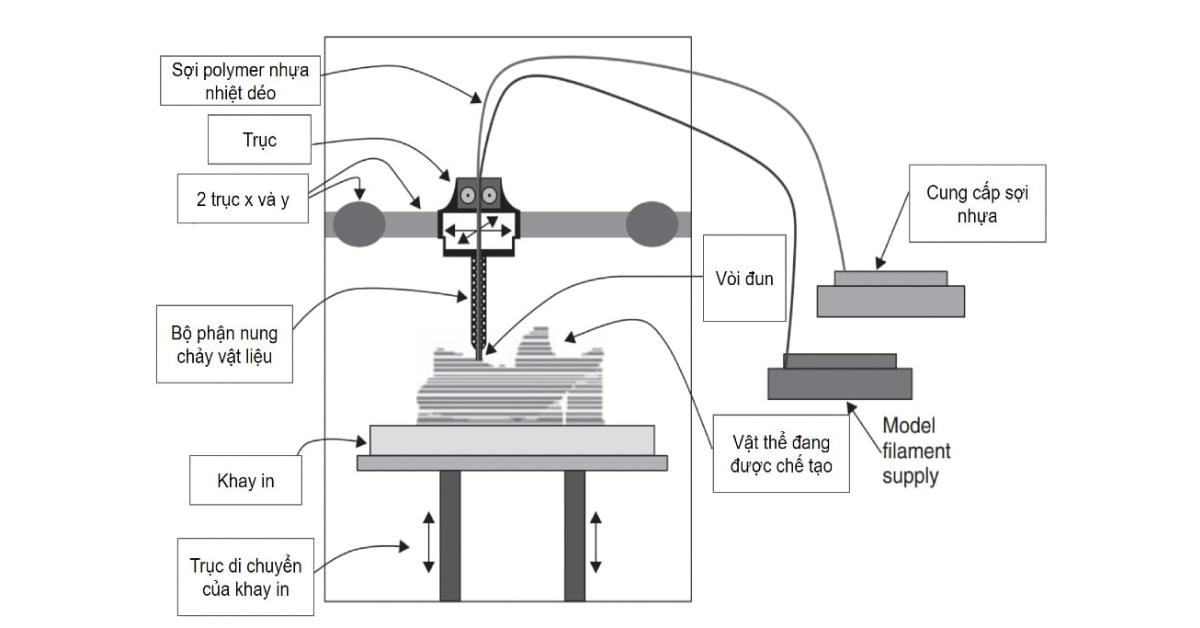

Sợi nhựa (filament) được bộ đùn (extruder) đẩy từ cuộn nhựa đi thẳng xuống phía dưới. Khi bắt đầu vào hotend, sợi nhựa vẫn ở trạng thái rắn hoàn toàn. Phần nhựa rắn này đóng vai trò như một trục đẩy, tạo ra áp lực cần thiết để ép phần nhựa đã nóng chảy ở khoang dưới thoát ra ngoài qua đầu phun.

Thực tế, quá trình này giống như một chiếc piston cơ học. Sự ổn định của dòng nhựa phụ thuộc hoàn toàn vào việc bánh răng bộ đùn bám chắc vào sợi nhựa. Nếu sợi nhựa bị trượt hoặc bị mềm đi do nhiệt truyền ngược, áp suất tại đầu phun sẽ mất kiểm soát, gây ra hiện tượng bản in bị rỗng hoặc thiếu lớp.

Quá trình đưa filament vào hotend

Gia nhiệt filament trong heater block

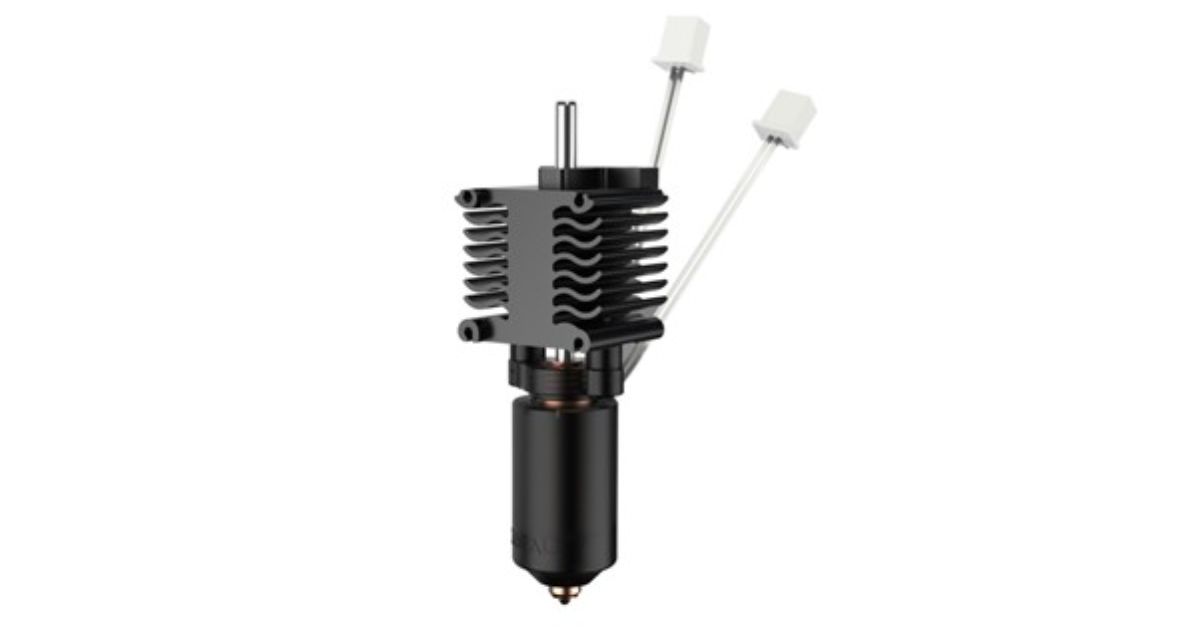

Khi filament đi xuống tới heater block, nhiệt lượng từ thanh nhiệt (heater cartridge) sẽ truyền vào sợi nhựa. Tại đây, nhựa hấp thụ nhiệt và bắt đầu mềm ra, chuyển dần sang trạng thái lỏng hoàn toàn. Khối gia nhiệt phải duy trì nhiệt độ đủ cao để nhựa nóng chảy ổn định nhưng không quá cao để tránh làm cháy nhựa.

Điểm mấu chốt ở đây là khả năng bù nhiệt. Khi máy in chạy ở tốc độ cao, nhựa đi qua khối gia nhiệt rất nhanh. Nếu vật liệu làm khối gia nhiệt (nhôm hoặc đồng) không truyền nhiệt đủ tốt, nhựa sẽ không kịp nóng chảy hoàn toàn, dẫn đến việc đầu phun bị nghẹt cục bộ hoặc nhựa đùn ra bị vón cục.

Gia nhiệt filament trong heater block

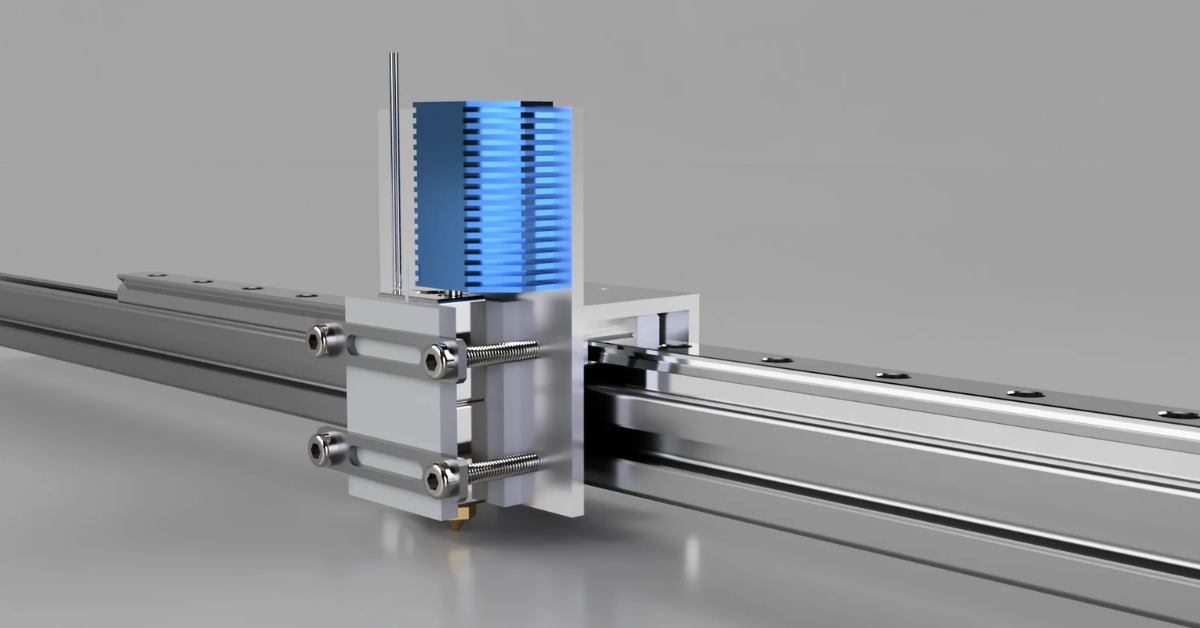

Kiểm soát vùng nhiệt

Đây là yếu tố kỹ thuật quan trọng nhất của hotend. Thiết bị chia làm hai vùng: vùng lạnh phía trên và vùng nóng phía dưới, ngăn cách bởi heat break. Việc làm mát vùng lạnh giúp nhựa không bị chảy sớm ở phía trên. Nếu kiểm soát vùng nhiệt kém, nhựa sẽ nở ra trong ống dẫn nhiệt gây kẹt máy hoàn toàn.

Bạn có thể hình dung đây là một ranh giới nhiệt độ ngặt nghèo. Ống dẫn nhiệt (heat break) có nhiệm vụ ngăn không cho nhiệt từ khối gia nhiệt lan lên phía trên. Nếu vùng lạnh bị nóng quá mức, sợi nhựa sẽ biến dạng ngay tại ống dẫn và kẹt cứng tại đó, khiến bạn không thể đẩy thêm nhựa xuống hay rút nhựa ra.

Kiểm soát vùng nhiệt

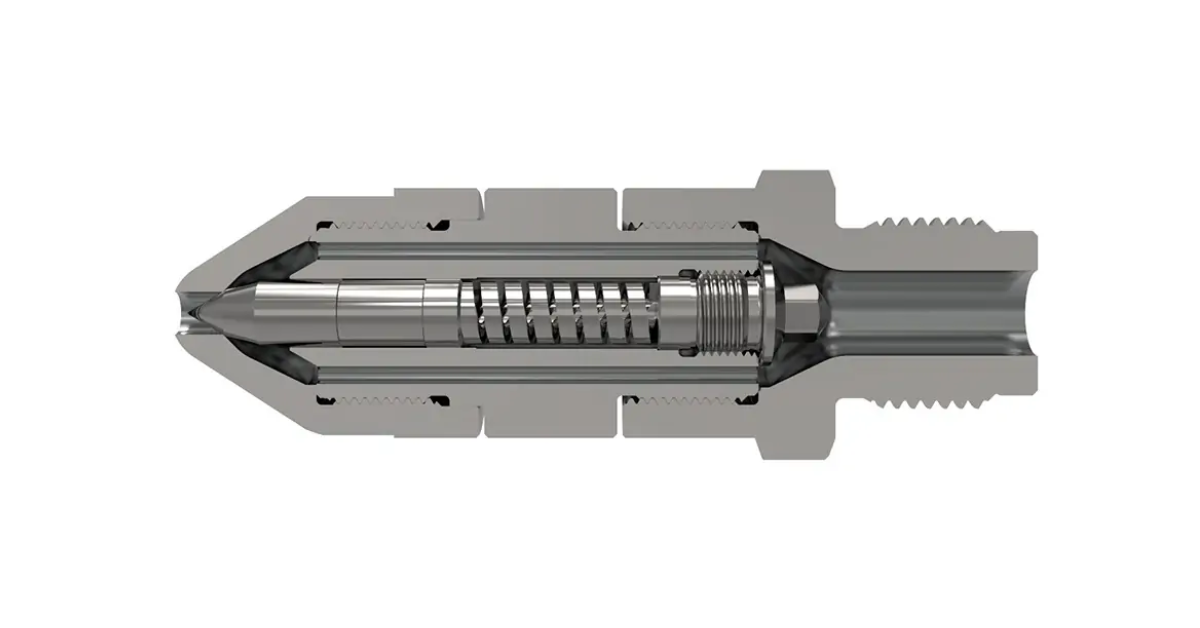

Luồng nhựa nóng chảy qua nozzle

Nhựa sau khi nóng chảy sẽ tích tụ một áp suất lớn trong khoang chứa của đầu phun. Dưới lực đẩy từ phía trên, luồng nhựa lỏng bị ép qua lỗ nhỏ của nozzle (thường là 0.4mm). Kích thước của luồng nhựa này được duy trì đồng nhất để đảm bảo các lớp in có độ bám dính và kích thước chính xác theo thiết kế.

Đầu phun chính là vị trí chịu áp lực lớn nhất. Chất lượng bề mặt bên trong lỗ phun quyết định độ mượt của dòng nhựa. Một đầu phun bị mòn hoặc có bề mặt trong thô ráp sẽ tạo ra ma sát lớn, làm chậm dòng chảy và dễ tích tụ nhựa thừa, gây ra những vết cháy xém trên sản phẩm cuối cùng.

Luồng nhựa nóng chảy qua nozzle

Cảm biến nhiệt và điều khiển nhiệt độ

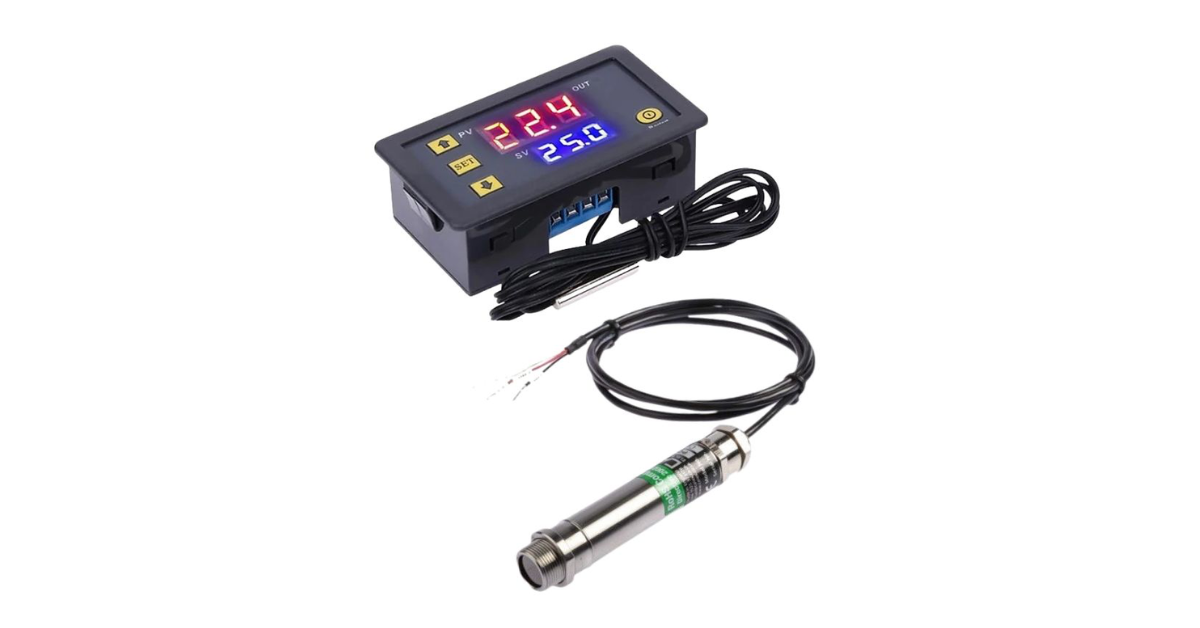

Một cảm biến nhiệt (thermistor) được gắn chặt vào heater block để đo nhiệt độ thực tế liên tục. Dữ liệu này gửi về mạch điều khiển của máy in. Nếu nhiệt độ giảm, máy sẽ cấp thêm điện cho thanh nhiệt và ngược lại. Quá trình này giúp giữ cho nhiệt độ của hotend luôn nằm trong sai số rất nhỏ, đảm bảo chất lượng nhựa đùn ra không bị biến đổi.

Để hệ thống này vận hành chính xác, cảm biến phải được tiếp xúc trực tiếp và chắc chắn với khối gia nhiệt. Bất kỳ sự lỏng lẻo nào trong kết nối cũng khiến bộ điều khiển (PID) nhận sai thông số, dẫn đến nhiệt độ trồi sụt thất thường, làm nhựa lúc quá loãng, lúc quá đặc và phá hỏng kết cấu liên kết giữa các lớp in.

Cảm biến nhiệt và điều khiển nhiệt độ

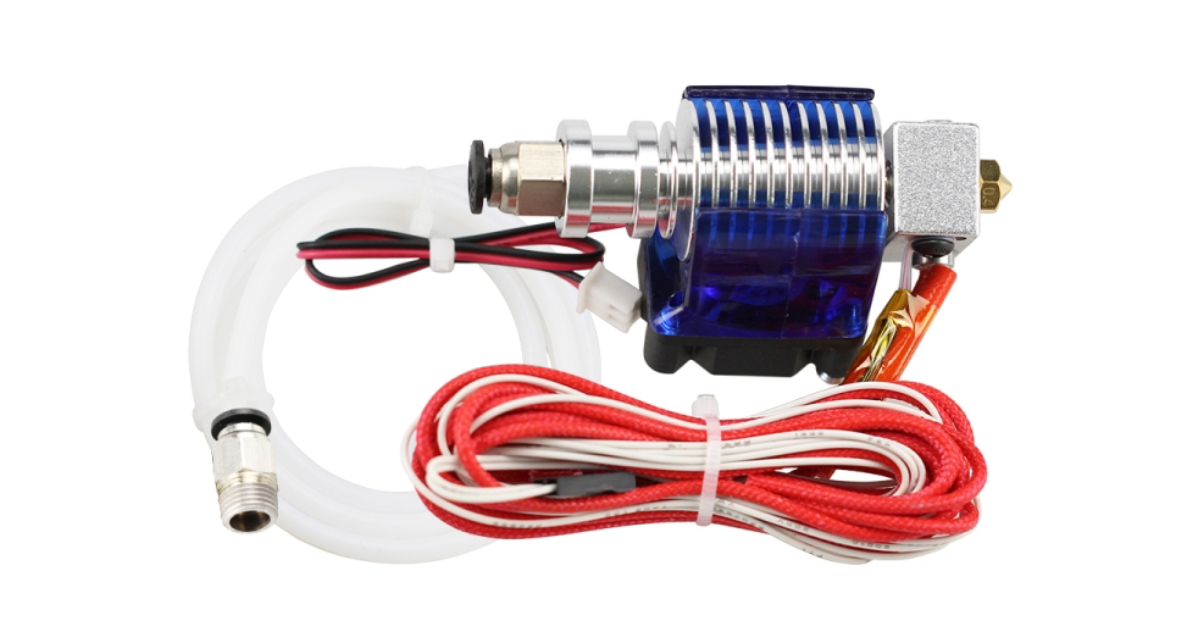

Cấu tạo chi tiết của một Hotend máy in 3D

Để sợi nhựa luôn ở trạng thái lý tưởng, cụm hotend gồm các linh kiện chuyên biệt giúp truyền và cách nhiệt nhịp nhàng. Sự phối hợp từ đầu phun đến hệ thống tản nhiệt đảm bảo dòng nhựa ổn định suốt quá trình in.

Nozzle (Đầu phun)

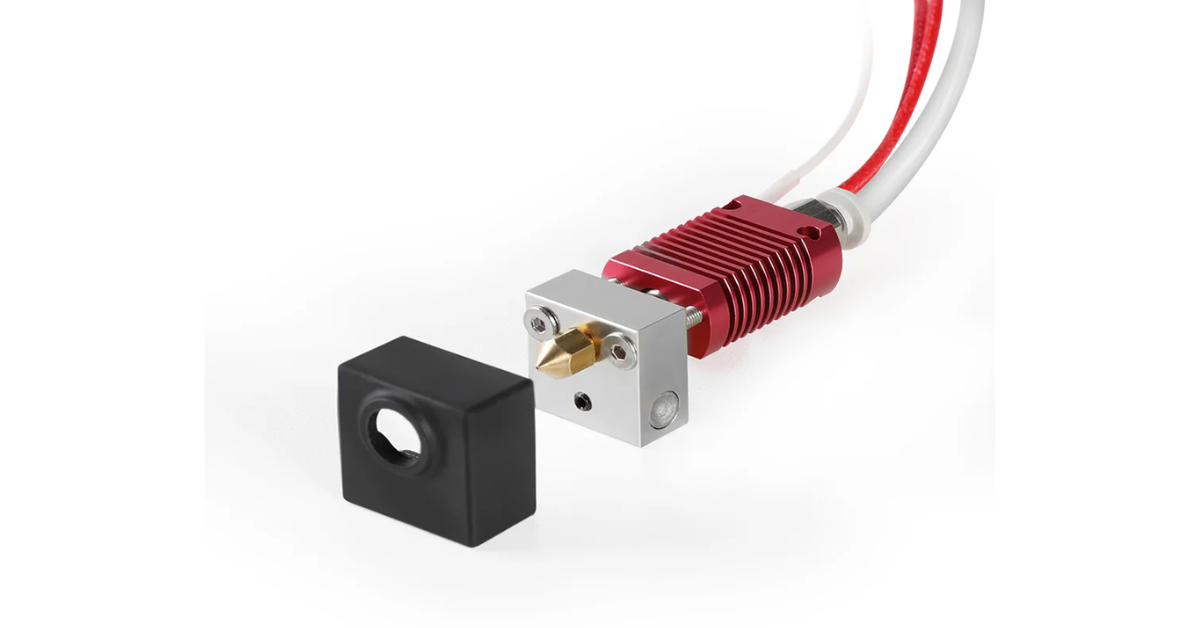

Nozzle là bộ phận cuối cùng tiếp xúc trực tiếp với nhựa, thường làm bằng đồng để dẫn nhiệt tốt hoặc thép cứng để chống mài mòn. Nhựa nóng chảy được ép qua một lỗ siêu nhỏ tại đây để tạo hình.

Thực tế, đầu phun không chỉ là nơi thoát nhựa mà còn tạo ra áp suất ngược. Nếu lòng trong không nhẵn hoặc bị mòn, dòng nhựa đùn ra sẽ bị xoắn, gây lỗi bề mặt vật in. Việc chọn vật liệu đầu phun phụ thuộc vào loại nhựa bạn dùng là nhựa tiêu chuẩn hay nhựa có tính ăn mòn cao như sợi carbon.

Nozzle (Đầu phun)

Heater Block và Heating Cartridge (Khối gia nhiệt và Thanh nhiệt)

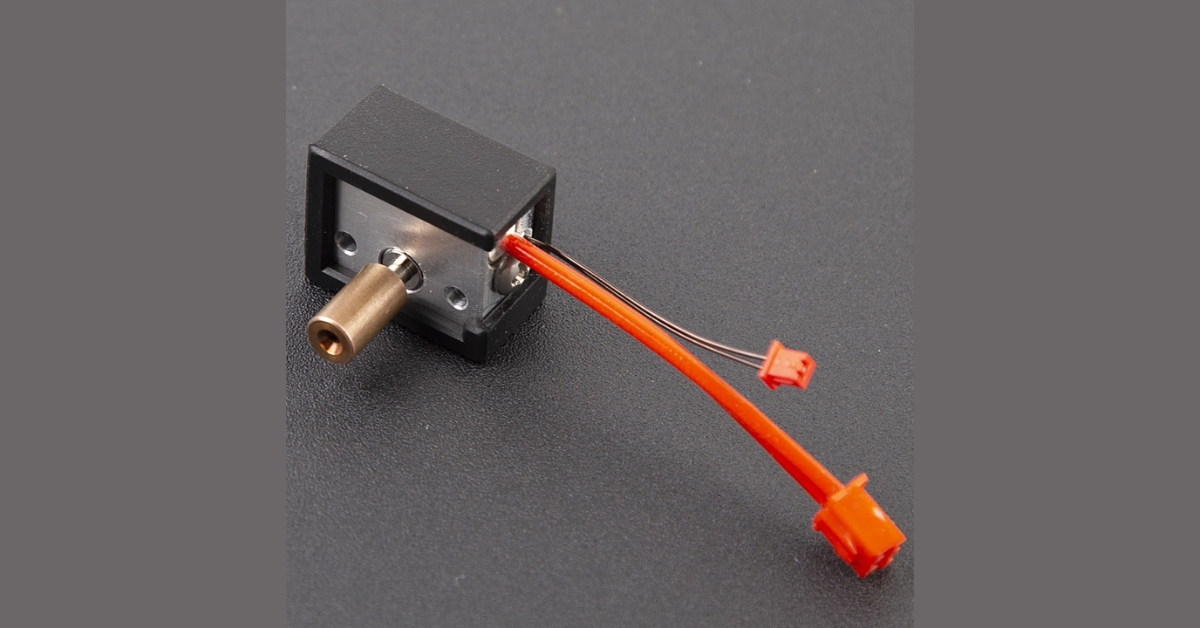

Ngay phía trên đầu phun là khối gia nhiệt, nơi cung cấp năng lượng để nung chảy nhựa thông qua thanh nhiệt điện trở. Thanh nhiệt được cắm chặt vào khối nhôm hoặc đồng để tích trữ và duy trì nhiệt độ ổn định.

Khối gia nhiệt đóng vai trò như một trạm trung chuyển nhiệt năng. Hiệu suất của nó phụ thuộc vào vật liệu; ví dụ, khối đồng mạ niken giữ nhiệt tốt hơn nhôm. Nếu không được bọc lớp silicon cách nhiệt, nhiệt độ sẽ thất thoát ra môi trường, khiến máy in báo lỗi nhiệt hoặc làm nhựa chảy không đều.

Heater Block và Heating Cartridge (Khối gia nhiệt và Thanh nhiệt)

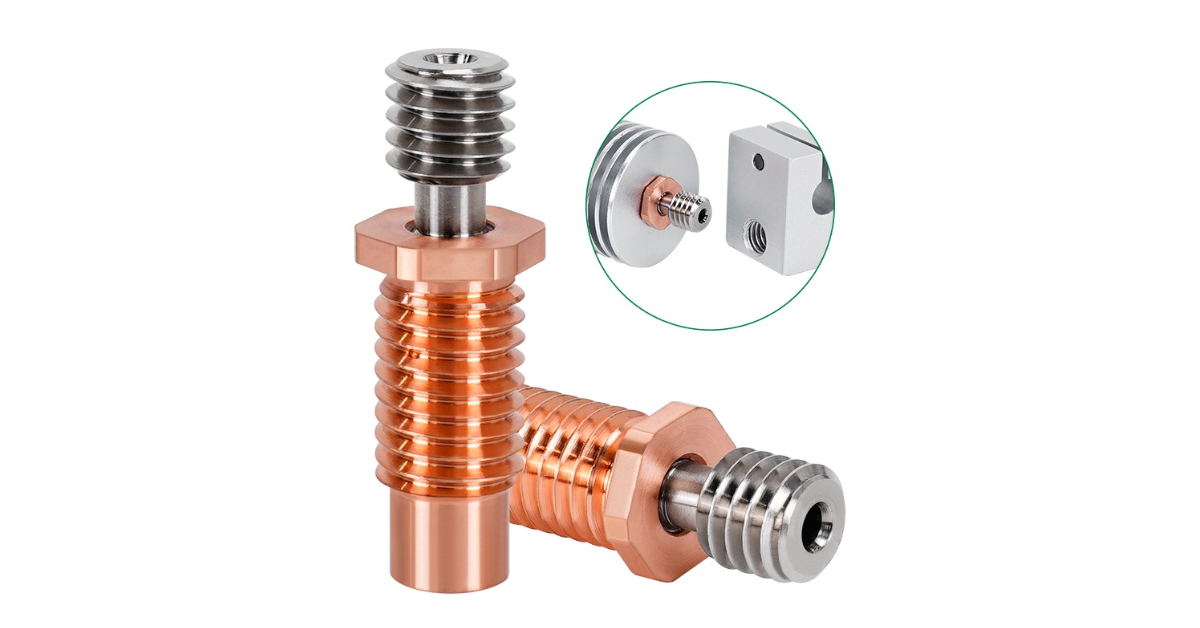

Heat Break (Ống dẫn nhiệt)

Nối liền khối gia nhiệt với bộ phận tản nhiệt phía trên là ống heat break. Đây là linh kiện có thành cực mỏng, làm từ vật liệu dẫn nhiệt kém như Inox hoặc Titan để ngăn nhiệt truyền ngược lên trên.

Đây chính là nút thắt cổ chai của toàn hệ thống. Một ống heat break tốt phải tạo ra sự sụt giảm nhiệt độ đột ngột trong khoảng cách vài milimet. Nếu nhiệt lọt qua đây và làm chảy nhựa ở vùng phía trên, nhựa sẽ bám chặt vào thành ống gây kẹt máy, khiến bộ đùn không thể đẩy nhựa xuống.

Heat Break (Ống dẫn nhiệt)

Heat Sink và quạt làm mát (Bộ tản nhiệt)

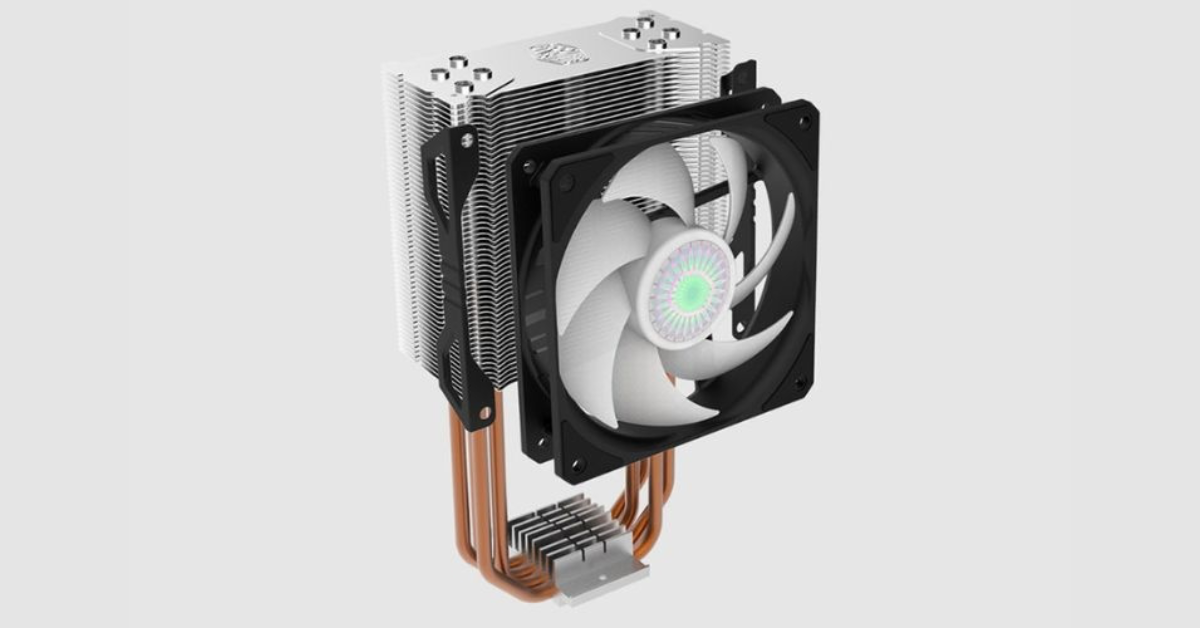

Để ống heat break làm việc hiệu quả, nó cần được bao bọc bởi bộ tản nhiệt (heat sink) và quạt làm mát. Các lá nhôm mỏng trên heat sink giúp giải phóng nhiệt lượng dư thừa ra không khí nhờ luồng gió từ quạt.

Hệ thống này đảm bảo vùng phía trên luôn lạnh để sợi nhựa giữ được độ cứng. Nếu quạt yếu hoặc heat sink bị bụi bám, hiện tượng nhiệt lan ngược (heat creep) sẽ xảy ra. Khi đó, dù bạn thay đầu phun mới thì máy vẫn sẽ tắc nhựa sau một thời gian ngắn do nhựa bị mềm sớm ngay trong ống dẫn.

Heat Sink và quạt làm mát (Bộ tản nhiệt)

Ống PTFE

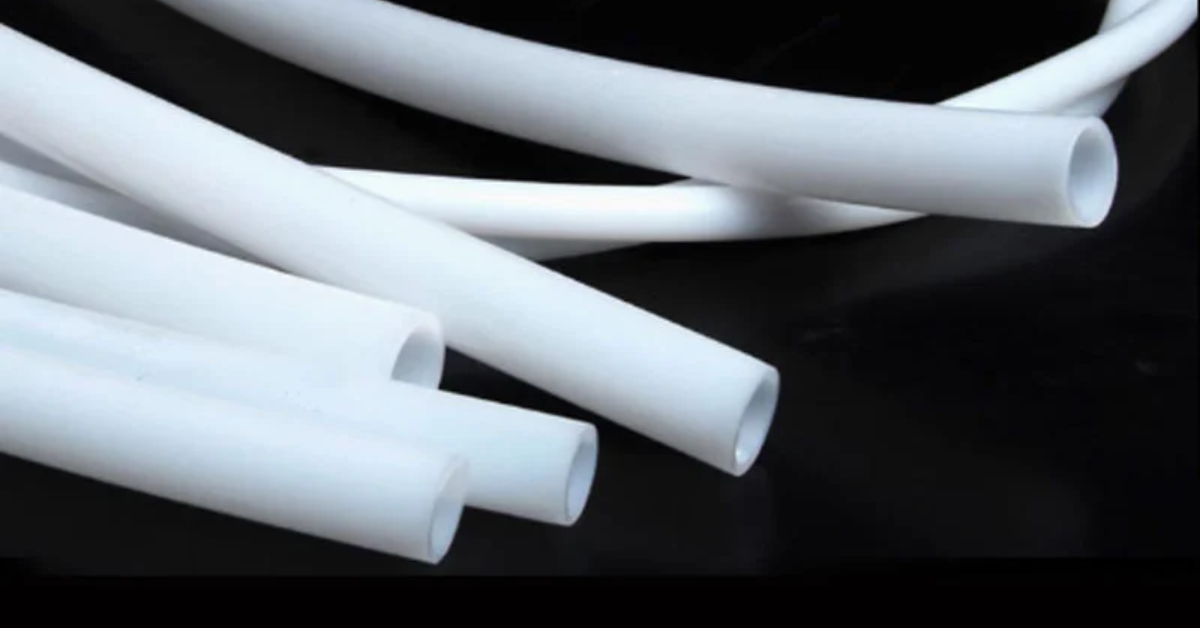

Nằm bên trong lòng ống dẫn nhựa là ống PTFE với đặc tính chịu nhiệt và bề mặt siêu trơn. Nó giúp sợi nhựa di chuyển xuống dưới mà không bị ma sát hay bám dính vào thành kim loại.

Ở các dòng máy giá rẻ, ống PTFE thường đi sâu xuống sát đầu phun. Điểm yếu của thiết kế này là ống dễ bị biến dạng hoặc co lại nếu in ở nhiệt độ trên 240°C. Khi ống bị hỏng, ma sát sẽ tăng lên đáng kể, là nguyên nhân hàng đầu dẫn đến lỗi thiếu nhựa hoặc bản in bị giòn.

Dưới đây là tổng hợp những lỗi phổ biến nhất liên quan đến hotend cùng nguyên nhân thực tế, giúp bạn nhanh chóng xác định và xử lý vấn đề trong quá trình in.

Ống PTFE

Những lỗi thường gặp liên quan đến Hotend

Vận hành máy in 3D thường xuyên khó tránh khỏi sự cố tại đầu đùn, chủ yếu do kiểm soát nhiệt độ kém hoặc lắp ráp sai kỹ thuật. Dưới đây là những nguyên nhân và hệ quả cụ thể giúp bạn chủ động phòng tránh:

Tắc nghẽn đầu phun (Clogged Nozzle)

Đây là lỗi phổ biến nhất, khi nhựa không thể đùn ra hoặc đùn ra rất ít, sợi nhựa bị xoắn lại ngay đầu vòi.

• Nguyên nhân: Do bụi bẩn tích tụ bên trong nozzle, sử dụng nhựa kém chất lượng hoặc nhựa bị cháy khét do để nhiệt độ cao quá lâu mà không in.

• Hệ quả: Bản in bị thiếu lớp, bề mặt rỗ hoặc máy in vẫn chạy nhưng không có nhựa thoát ra.

Nhiệt lan ngược (Heat Creep)

Hiện tượng này xảy ra khi nhiệt độ từ khối gia nhiệt truyền ngược lên vùng lạnh (heat sink), làm nhựa bị mềm và nở ra ngay trong ống dẫn trước khi chạm tới đầu phun.

• Nguyên nhân: Quạt tản nhiệt cho hotend hoạt động yếu, bị hỏng hoặc bộ tản nhiệt quá bẩn không thể thoát nhiệt.

• Hệ quả: Máy thường in tốt trong khoảng 15-30 phút đầu, sau đó nhựa bị kẹt cứng trong ống dẫn và bộ đùn không thể đẩy tiếp.

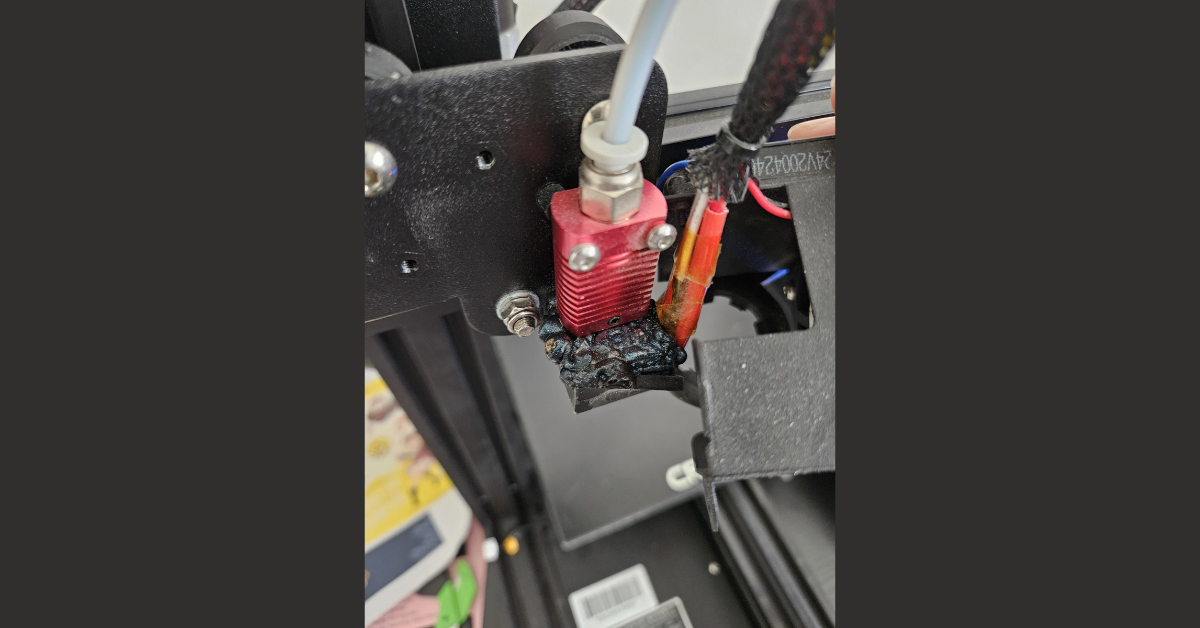

Rò rỉ nhựa (Leaking)

Nhựa lỏng trào ra từ các khe hở giữa đầu phun và ống dẫn nhiệt (heat break), bao phủ lấy khối gia nhiệt.

• Nguyên nhân: Do lắp ráp hotend không chặt hoặc không thực hiện siết nhiệt (tightening at high temperature). Khi các linh kiện giãn nở do nhiệt, khe hở xuất hiện khiến nhựa bị ép ra ngoài.

• Hệ quả: Tạo ra các cục nhựa cháy đen bám vào vật in, gây mất thẩm mỹ và có thể làm hỏng cảm biến nhiệt hoặc thanh nhiệt.

Sai lệch nhiệt độ (Thermal Runaway)

Nhiệt độ trên màn hình hiển thị trồi sụt thất thường hoặc máy báo lỗi "Thermal Runaway" và dừng in đột ngột.

• Nguyên nhân: Cảm biến nhiệt (thermistor) bị lỏng, hỏng dây hoặc không tiếp xúc tốt với khối gia nhiệt. Cũng có thể do thanh nhiệt bị yếu, không đủ công suất để duy trì nhiệt độ khi quạt làm mát vật thể thổi mạnh.

• Hệ quả: Nhựa đùn ra không đều do độ loãng thay đổi liên tục, ảnh hưởng trực tiếp đến độ bám dính giữa các lớp.

Thoái hóa ống PTFE

Ở các dòng hotend không phải All-metal, ống PTFE lót bên trong sẽ bị biến dạng sau một thời gian sử dụng.

• Nguyên nhân: In ở nhiệt độ cao liên tục (thường trên 240°C) khiến đầu ống PTFE bị co lại hoặc cháy sạm.

• Hệ quả: Ma sát bên trong tăng lên, bộ đùn nhựa phải làm việc nặng hơn, dẫn đến hiện tượng trượt bánh răng và thiếu nhựa trên bản in.

Những lỗi thường gặp liên quan đến Hotend

FAQ – Câu hỏi thường gặp về Hotend

Các câu hỏi dưới đây giúp bạn hiểu rõ hơn về vai trò và cách tối ưu hóa tuổi thọ cho bộ phận quan trọng này trên máy in 3D.

Hotend là bộ phận gì và tại sao quan trọng?

Hotend là cụm linh kiện có chức năng nung chảy sợi nhựa rắn thành trạng thái lỏng để tạo hình sản phẩm. Nó đóng vai trò quyết định đến độ chính xác và chất lượng bề mặt của vật in. Nếu bộ phận này hoạt động không ổn định, nhựa sẽ không được đùn ra đều đặn, dẫn đến việc bản in bị lỗi kết cấu, giòn hoặc bề mặt thô ráp.

Hotend có cần vệ sinh hay bảo trì không?

Có, việc bảo trì định kỳ là bắt buộc để máy in hoạt động bền bỉ. Bạn cần thường xuyên kiểm tra và làm sạch nhựa thừa bám trên đầu phun, khối gia nhiệt để tránh tình trạng nhựa cháy rơi vào bản in. Ngoài ra, việc kiểm tra quạt tản nhiệt và độ mượt của ống dẫn bên trong giúp ngăn ngừa các lỗi kẹt nhựa nghiêm trọng sau một thời gian dài sử dụng.

Hotend có dùng cho máy in Resin (SLA/DLP) không?

Không. Hotend là linh kiện đặc thù chỉ có trên các dòng máy in 3D sử dụng công nghệ bồi đắp nhựa nhiệt dẻo (FDM). Máy in Resin hoạt động dựa trên nguyên lý dùng ánh sáng (Laser hoặc màn hình LCD) để làm đông đặc nhựa lỏng (photopolymer) trong bồn chứa, do đó hệ thống này không cần đến bộ phận gia nhiệt và đùn nhựa như máy in FDM.

Có cần phải thay nozzle thường xuyên không?

Tần suất thay đầu phun phụ thuộc vào loại nhựa và cường độ in của bạn. Nếu bạn chỉ in nhựa tiêu chuẩn như PLA, đầu phun đồng có thể dùng được vài tháng. Tuy nhiên, nếu bạn sử dụng các loại nhựa chứa sợi carbon, gỗ hoặc nhựa phát sáng, đầu phun sẽ bị mài mòn rất nhanh và cần thay thế ngay khi thấy đường kính lỗ phun bị biến dạng hoặc chất lượng in giảm sút.

FAQ – Câu hỏi thường gặp về Hotend

Hy vọng những thông tin chi tiết trên đã giúp bạn hiểu rõ hotend là gì cũng như tầm quan trọng của bộ phận này trong việc quyết định chất lượng bản in. Việc nắm vững cấu tạo và nguyên lý hoạt động sẽ giúp bạn chủ động hơn trong khâu bảo trì và xử lý sự cố kỹ thuật hiệu quả. Nếu bạn đang tìm kiếm các linh kiện thay thế hoặc muốn nâng cấp hệ thống đùn nhựa chuyên nghiệp, hãy liên hệ ngay với 3dMaker để được hỗ trợ.
