Ứng dụng của in 3D trong công nghiệp điện tử

Các ứng dụng của in 3D trong công nghiệp điện tử là gì và tại sao nó lại được xem là một yếu tố thay đổi cuộc chơi? Bài viết này của 3D Maker sẽ đi sâu phân tích vai trò của in 3D, từ việc tăng tốc phát triển sản phẩm đến việc mở ra một tương lai nơi các mạch điện tử có thể được in trực tiếp.

1. Tại sao In 3D đang thay đổi ngành điện tử?

Để hiểu được sức ảnh hưởng của công nghệ này, chúng ta cần nhìn vào những thách thức cốt lõi mà ngành điện tử phải đối mặt. Đó là chu kỳ phát triển sản phẩm ngày càng bị thu hẹp và chi phí leo thang cho việc tạo mẫu và sản xuất thử nghiệm. In 3D giải quyết trực tiếp cả hai vấn đề này.

1.1. Rút ngắn chu kỳ phát triển sản phẩm

In 3D rút ngắn chu kỳ phát triển sản phẩm

Theo phương pháp truyền thống, quy trình phát triển một sản phẩm điện tử mới thường rất dài và tốn kém. Sau khi các kỹ sư hoàn thành thiết kế trên máy tính, họ phải gửi bản vẽ đến một xưởng gia công bên ngoài để tạo ra các mẫu thử (prototype), chẳng hạn như vỏ máy.

Quá trình này, thường sử dụng các phương pháp như gia công CNC hoặc tạo khuôn tạm, có thể mất từ vài tuần đến hơn một tháng. Sau khi nhận được mẫu, đội ngũ sẽ lắp ráp, kiểm tra, và gần như chắc chắn sẽ phát hiện ra những điểm cần cải tiến. Quá trình lặp lại: chỉnh sửa thiết kế, gửi đi gia công, và lại chờ đợi. Mỗi vòng lặp như vậy làm kéo dài đáng kể thời gian phát triển.

In 3D đã phá vỡ hoàn toàn chu trình chậm chạp này. Với một máy in 3D tại văn phòng, các kỹ sư có thể biến một bản thiết kế CAD thành một vật mẫu vật lý chỉ trong vài giờ, hoặc qua một đêm.

Họ có thể cầm trên tay, lắp thử bo mạch, kiểm tra độ vừa vặn, và đánh giá tính công thái học ngay trong ngày hôm sau. Nếu có bất kỳ sai sót nào, họ có thể chỉnh sửa file thiết kế và bắt đầu một bản in mới ngay lập tức.

Chu kỳ lặp lại thiết kế-thử nghiệm giờ đây được rút ngắn từ vài tuần xuống chỉ còn vài ngày, giúp đẩy nhanh đáng kể thời gian đưa sản phẩm ra thị trường – một lợi thế cạnh tranh khổng lồ.

1.2. Giảm chi phí cho tạo mẫu và sản xuất số lượng nhỏ

In 3D giảm chi phí cho tạo mẫu và sản xuất số lượng nhỏ

Chi phí cũng là một yếu tố quan trọng. Việc gia công một vài mẫu thử bằng phương pháp CNC từ một khối nhôm hoặc nhựa có thể tốn hàng trăm, thậm chí hàng ngàn đô la do chi phí thiết lập máy và lập trình. Chi phí cho việc tạo một bộ khuôn ép nhựa, ngay cả là khuôn thử nghiệm, cũng cực kỳ đắt đỏ. Những chi phí này tạo ra một rào cản lớn cho các công ty khởi nghiệp hoặc các dự án có ngân sách hạn hẹp.

In 3D loại bỏ hoàn toàn các chi phí ban đầu này. Chi phí để in một sản phẩm gần như chỉ bao gồm chi phí vật liệu, vốn tương đối rẻ đối với các loại nhựa phổ thông. Không có chi phí thiết lập, không cần khuôn mẫu. Chi phí để in một cái cũng giống như chi phí để in mười cái.

Điều này làm cho việc tạo mẫu trở nên cực kỳ hợp lý về mặt kinh tế, cho phép các nhóm phát triển thử nghiệm nhiều ý tưởng hơn mà không phải lo lắng về ngân sách. Hơn nữa, đối với các sản phẩm chuyên dụng cần sản xuất với số lượng nhỏ (vài chục đến vài trăm chiếc), in 3D thậm chí còn có thể là phương pháp sản xuất cuối cùng, giúp tránh được khoản đầu tư khổng lồ vào việc tạo khuôn sản xuất hàng loạt.

2. Các ứng dụng chính của In 3D trong ngành điện tử

Sự linh hoạt, tốc độ và hiệu quả về chi phí đã mở ra vô số ứng dụng của in 3D trong công nghiệp điện tử, từ giai đoạn ý tưởng cho đến dây chuyền sản xuất.

2.1. Tạo mẫu nhanh (Rapid Prototyping)

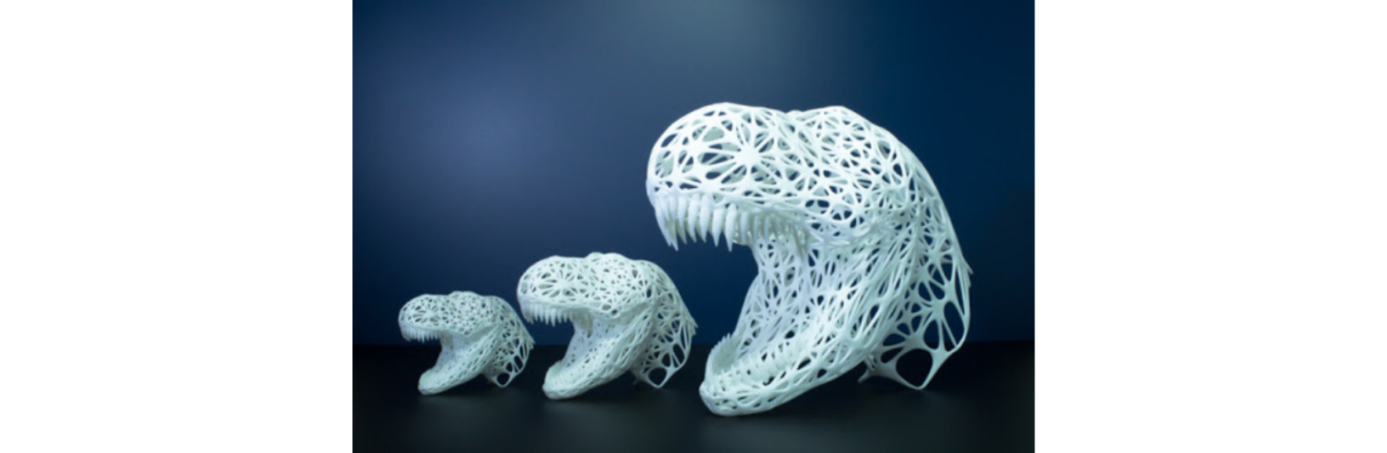

Tạo mẫu nhanh (Rapid Prototyping)

Đây là ứng dụng cơ bản và phổ biến nhất. Các kỹ sư điện tử sử dụng in 3D để tạo ra các phiên bản vật lý của sản phẩm ở mọi giai đoạn phát triển. Ban đầu, họ có thể in các mô hình ý tưởng (concept models) có độ phân giải thấp để đánh giá hình dáng tổng thể và cảm giác cầm nắm.

Tiếp theo, các mẫu thử chức năng (functional prototypes) với độ chính xác cao hơn được in ra để kiểm tra sự vừa vặn của các bo mạch PCB, vị trí các cổng kết nối, nút bấm và các thành phần cơ khí khác. Quá trình này giúp phát hiện sớm các lỗi thiết kế, tránh được những sai lầm tốn kém nếu đưa vào sản xuất hàng loạt.

2.2. Sản xuất vỏ và hộp đựng thiết bị (Enclosures & Housings)

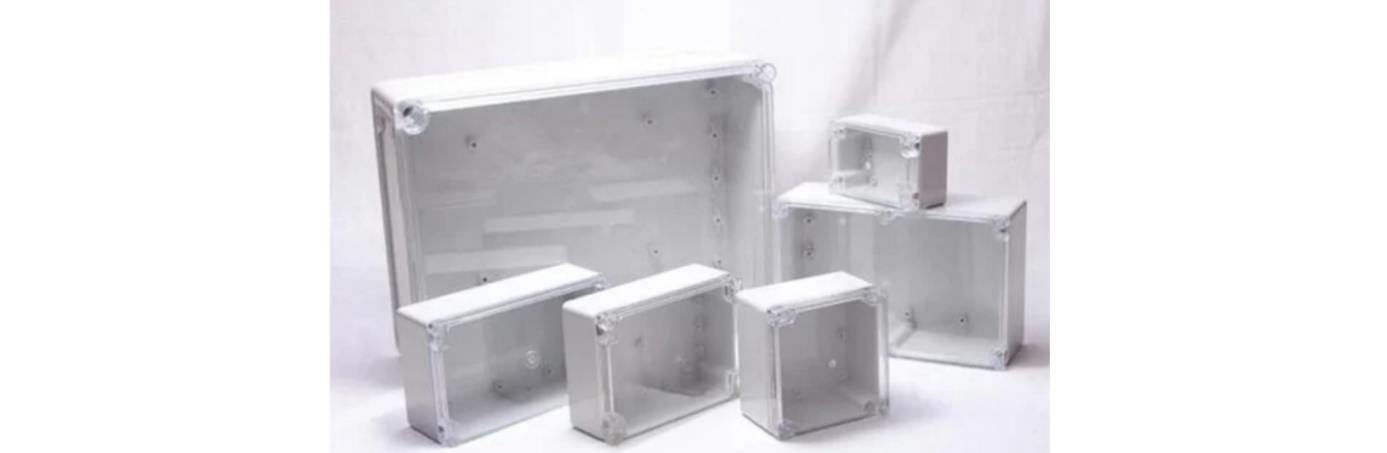

Sản xuất vỏ và hộp đựng thiết bị (Enclosures & Housings)

Mọi thiết bị điện tử đều cần một vỏ bọc để bảo vệ các linh kiện nhạy cảm bên trong. Với in 3D, việc tạo ra các vỏ và hộp đựng tùy chỉnh trở nên dễ dàng và nhanh chóng hơn bao giờ hết. Thay vì phải thiết kế bo mạch sao cho vừa với một chiếc vỏ có sẵn trên thị trường, các kỹ sư có thể làm điều ngược lại: thiết kế một chiếc vỏ hoàn toàn phù hợp với layout bo mạch độc đáo của họ.

Công nghệ này đặc biệt hữu ích cho việc sản xuất các thiết bị chuyên dụng, thiết bị y tế, dụng cụ nghiên cứu hoặc các sản phẩm có số lượng giới hạn. Các nhà thiết kế có thể tự do sáng tạo ra những hình dạng phức tạp, các khe tản nhiệt được tối ưu hóa, các ngàm lắp tích hợp và các bề mặt công thái học mà khó có thể chế tạo bằng phương pháp truyền thống nếu không có khuôn mẫu đắt tiền. Các vật liệu như ABS, PETG, và Polycarbonate cung cấp độ bền và khả năng chịu nhiệt đủ tốt cho nhiều ứng dụng cuối cùng.

2.3. Chế tạo đồ gá và khuôn mẫu (Jigs, Fixtures & Molds)

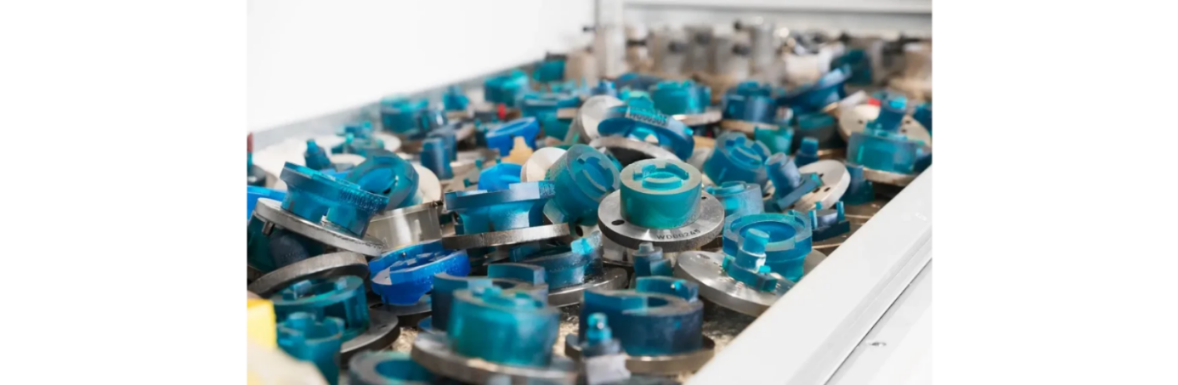

Chế tạo đồ gá và khuôn mẫu (Jigs, Fixtures & Molds)

Đây là một ứng dụng cực kỳ giá trị trên dây chuyền sản xuất. Đồ gá (jigs) và kẹp (fixtures) là những công cụ được sử dụng để giữ các linh kiện ở một vị trí chính xác trong quá trình lắp ráp, kiểm tra hoặc hàn. Theo truyền thống, chúng được gia công từ kim loại, một quá trình tốn thời gian và chi phí.

Giờ đây, các nhà máy có thể tự in 3D các đồ gá này từ các loại nhựa kỹ thuật bền chắc như Nylon hoặc ABS pha sợi carbon chỉ trong một đêm. Điều này không chỉ tiết kiệm chi phí đến 90% mà còn cho phép các kỹ sư nhanh chóng cải tiến, tùy chỉnh các công cụ sản xuất để tối ưu hóa dây chuyền.

Ngoài ra, in 3D còn được dùng để tạo khuôn mẫu nhanh (rapid tooling). Các khuôn bằng nhựa chịu nhiệt có thể được in ra để sử dụng cho việc ép phun số lượng nhỏ (vài trăm sản phẩm), giúp các công ty sản xuất một lô hàng thử nghiệm trước khi quyết định đầu tư vào khuôn thép sản xuất hàng loạt.

2.4. Sản xuất linh kiện tùy chỉnh và phức tạp

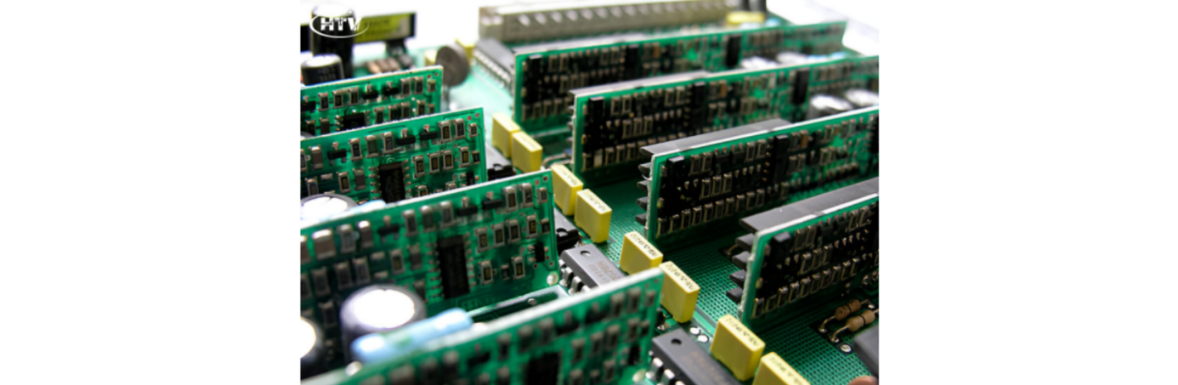

Sản xuất linh kiện tùy chỉnh và phức tạp

Ngoài vỏ hộp, in 3D còn được dùng để tạo ra các linh kiện điện tử và cơ-điện tử phức tạp. Ví dụ như các đầu nối (connectors) có hình dạng phi tiêu chuẩn, các giá đỡ ăng-ten được tối ưu hóa về mặt hiệu suất sóng, hay các ống dẫn sáng (light pipes) được in từ nhựa trong suốt để dẫn ánh sáng từ đèn LED trên bo mạch ra vỏ ngoài.

Đặc biệt, với công nghệ in 3D kim loại, các kỹ sư có thể thiết kế và sản xuất các bộ tản nhiệt (heat sinks) với cấu trúc dạng lưới cực kỳ phức tạp, giúp tăng diện tích bề mặt và cải thiện đáng kể hiệu quả tản nhiệt so với các bộ tản nhiệt được gia công truyền thống.

3. Tương lai của In 3D trong ngành điện tử

Các ứng dụng hiện tại đã rất ấn tượng, nhưng tiềm năng thực sự của in 3D trong ngành điện tử vẫn còn ở phía trước, với những công nghệ đột phá đang được nghiên cứu và phát triển.

3.1. In mạch điện tử trực tiếp (Directly Printed Electronics)

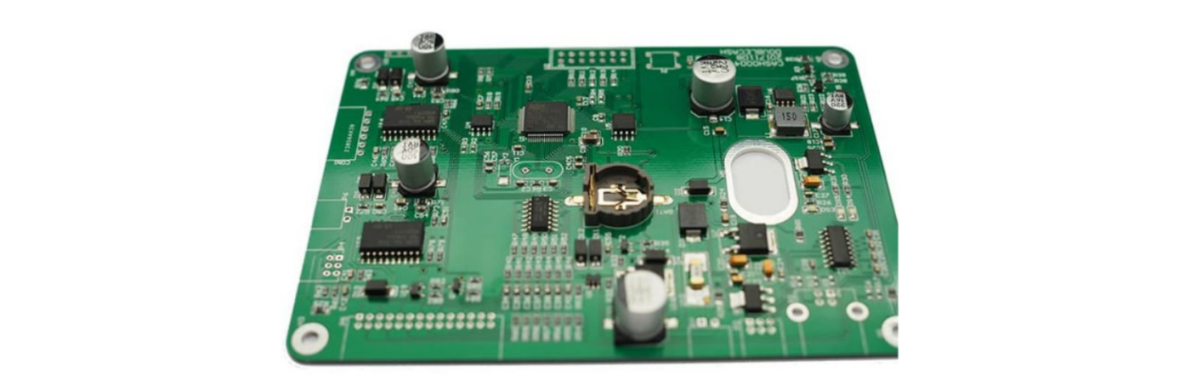

In mạch điện tử trực tiếp (Directly Printed Electronics)

Đây được xem là bước tiến hóa tiếp theo, hứa hẹn sẽ xóa nhòa ranh giới giữa cấu trúc cơ khí và mạch điện tử. Các hệ thống in 3D đa vật liệu tiên tiến đang được phát triển, có khả năng đùn ép đồng thời cả vật liệu cách điện (nhựa nền) và vật liệu dẫn điện (mực chứa hạt nano bạc). Điều này cho phép in các đường mạch điện, cảm biến và ăng-ten trực tiếp lên bề mặt hoặc thậm chí bên trong một chi tiết 3D.

Hãy tưởng tượng một chiếc vỏ drone được in ra đã có sẵn hệ thống ăng-ten tích hợp bên trong, hay một thiết bị y tế đeo tay có các cảm biến được in trực tiếp lên bề mặt cong của nó. Công nghệ này, còn được gọi là điện tử cấu trúc (structural electronics), sẽ cho phép tạo ra các thiết bị nhỏ gọn hơn, nhẹ hơn, bền hơn và có hình dạng hoàn toàn mới lạ.

Mặc dù vẫn còn những thách thức về độ dẫn điện, độ bền và chi phí vật liệu, nhưng đây chắc chắn là tương lai của ngành. Các bạn có thể tìm hiểu thêm về các nghiên cứu trong lĩnh vực này tại các tạp chí khoa học uy tín như Nature Electronics.

3.2. Tùy biến hàng loạt (Mass Customization)

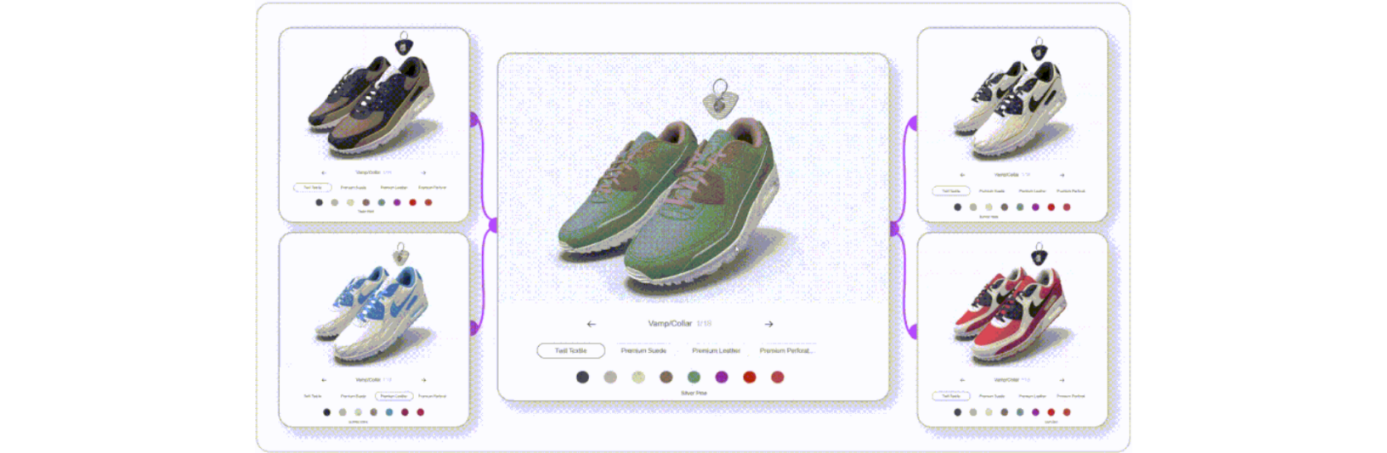

Tùy biến hàng loạt (Mass Customization)

In 3D loại bỏ sự phụ thuộc vào khuôn mẫu, do đó nó mở ra cánh cửa cho việc tùy biến hàng loạt. Các công ty có thể cung cấp cho khách hàng khả năng cá nhân hóa sản phẩm điện tử của họ ở một mức độ chưa từng có. Ví dụ, một công ty sản xuất tai nghe có thể quét tai của khách hàng và in ra một cặp tai nghe có hình dáng hoàn toàn vừa vặn.

Các nhà sản xuất thiết bị y tế có thể tạo ra các cảm biến đeo trên người có kích thước và hình dạng phù hợp với từng bệnh nhân. Ngay cả các sản phẩm tiêu dùng như vỏ điện thoại, tay cầm chơi game, hay vỏ máy tính cũng có thể được tùy chỉnh với các họa tiết, logo, và vị trí cổng kết nối theo yêu cầu của người dùng. Đây là sự chuyển dịch từ mô hình sản xuất "một kích cỡ cho tất cả" sang "một kích cỡ duy nhất cho bạn".

Qua bài phân tích chi tiết, có thể thấy rõ các ứng dụng của in 3D trong công nghiệp điện tử không còn là một khái niệm tương lai xa vời. Nó đã trở thành một công cụ chiến lược, một phần không thể thiếu trong quy trình làm việc của các công ty điện tử hàng đầu thế giới.

Từ việc tăng tốc quá trình lặp lại thiết kế, giảm chi phí tạo mẫu, cho đến việc sản xuất các công cụ và sản phẩm cuối cùng, in 3D đang mang lại những lợi thế cạnh tranh rõ rệt. Hơn thế nữa, với sự trỗi dậy của công nghệ in mạch trực tiếp, chúng ta đang đứng trước ngưỡng cửa của một kỷ nguyên mới, nơi các thiết bị điện tử sẽ trở nên thông minh hơn, nhỏ gọn hơn và được cá nhân hóa sâu sắc hơn bao giờ hết.
