Linh kiện máy in 3D Delta bao gồm những bộ phận nào?

Máy in 3D Delta là một biến thể đặc biệt của máy in 3D FDM (Fused Deposition Modeling) sử công nghệ in sợi nhựa nóng chảy. Điểm khác biệt lớn nhất so với máy Cartesian (máy in truyền thống dạng hình hộp) là cơ cấu chuyển động ba trụ dạng tam giác đều. Hãy cùng 3D Maker đi tìm hiểu chi tiết về máy in 3D Delta ngay bài viết dưới đây!

1. Tổng quan về máy in 3D Delta

Thay vì sử dụng các trục chuyển động tuyến tính theo X – Y – Z độc lập, máy in Delta sử dụng ba thanh truyền nối với đầu in, di chuyển nhịp nhàng để tạo hình chính xác trên không gian ba chiều. Điều này giúp máy in Delta hoạt động mượt mà, nhanh hơn và in được những chi tiết có độ cao tốt hơn.

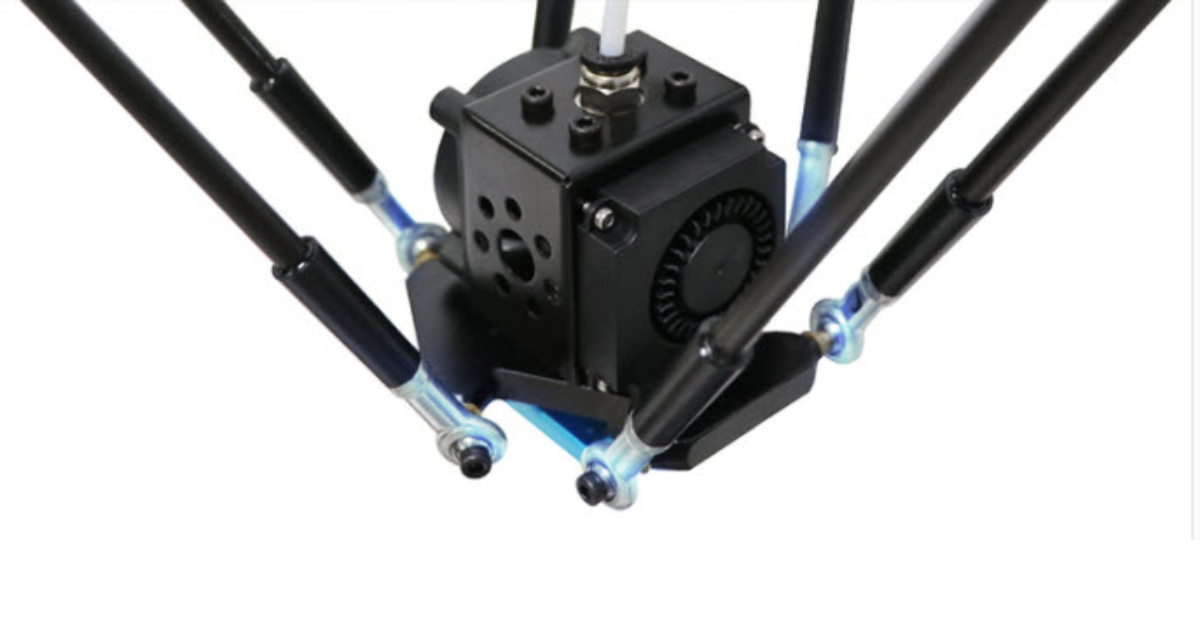

Máy in 3D Delta

Tuy nhiên, để máy hoạt động ổn định, mỗi linh kiện bên trong đều đóng vai trò quan trọng. Hãy cùng mình khám phá kỹ hơn từng bộ phận nhé!

2. Các linh kiện máy in 3D Delta

Dưới đây là danh sách các linh kiện chính cấu tạo nên một chiếc máy in 3D Delta hoàn chỉnh:

2.1 Bàn in và hệ thống gia nhiệt

Bàn in là nơi vật liệu được đùn ra và tạo hình theo thiết kế. Với máy in Delta, bàn in thường có hình tròn, cố định tại vị trí trung tâm.

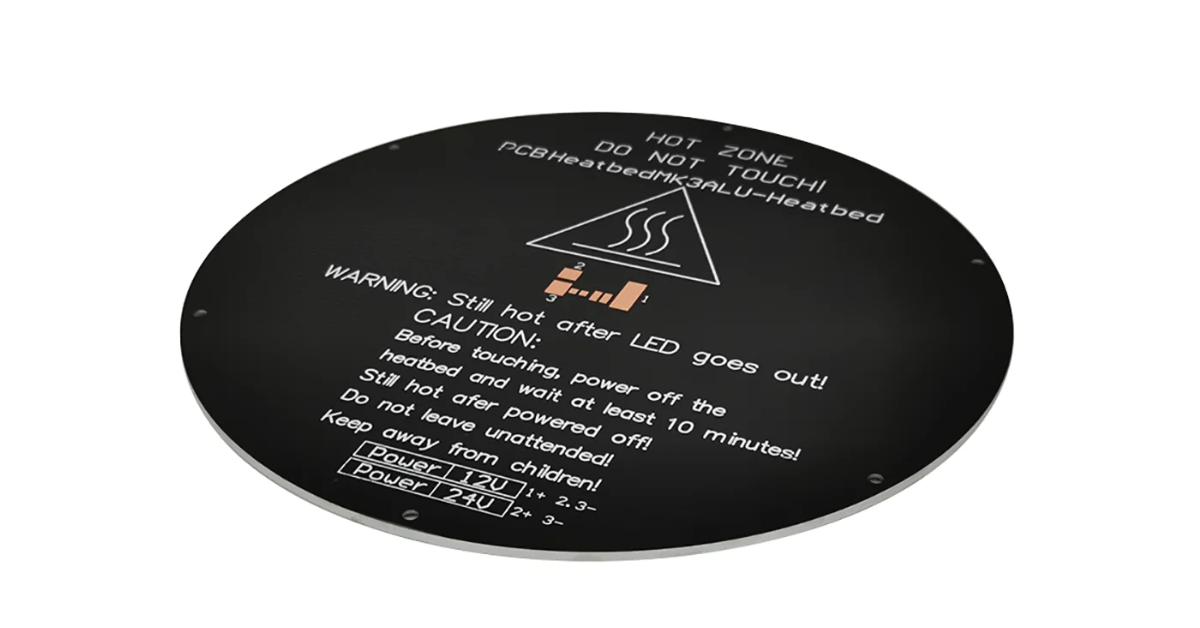

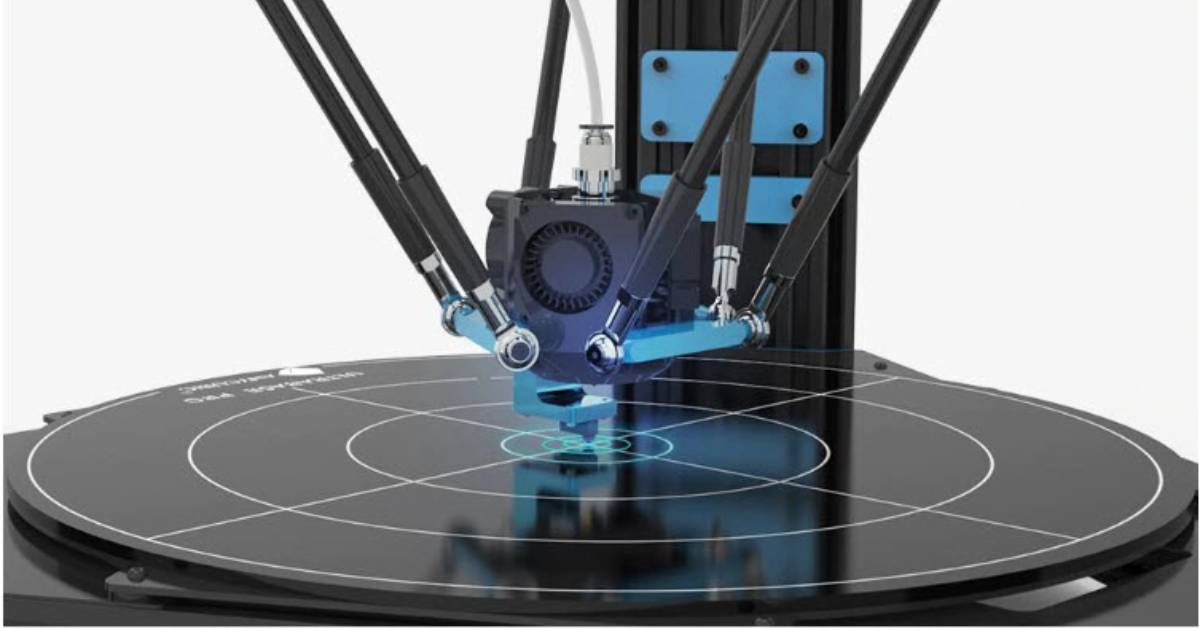

Bàn in máy in 3D Delta

Phần lớn bàn in được tích hợp chức năng gia nhiệt giúp lớp đầu tiên bám tốt, chống cong vênh.

• Bàn in nên có mặt kính hoặc BuildTak để dễ bám

• Có cảm biến tự cân bằng giúp việc in chính xác hơn

• Nhiệt độ bàn in có thể dao động từ 50–110°C tùy loại nhựa

2.2 Bộ đùn (extruder) và cơ cấu kéo nhựa

Extruder là bộ phận giúp nạp filament (sợi nhựa) vào đầu nóng. Với máy Delta, thường sử dụng Bowden Extruder bộ đùn đặt cách xa đầu in, giúp giảm khối lượng di chuyển của đầu phun, từ đó cải thiện tốc độ in.

• Cơ cấu đẩy nhựa chính xác, tránh hiện tượng đùn quá mức hoặc thiếu nhựa

• Nên chọn bộ đùn có bánh răng thép, độ bám tốt

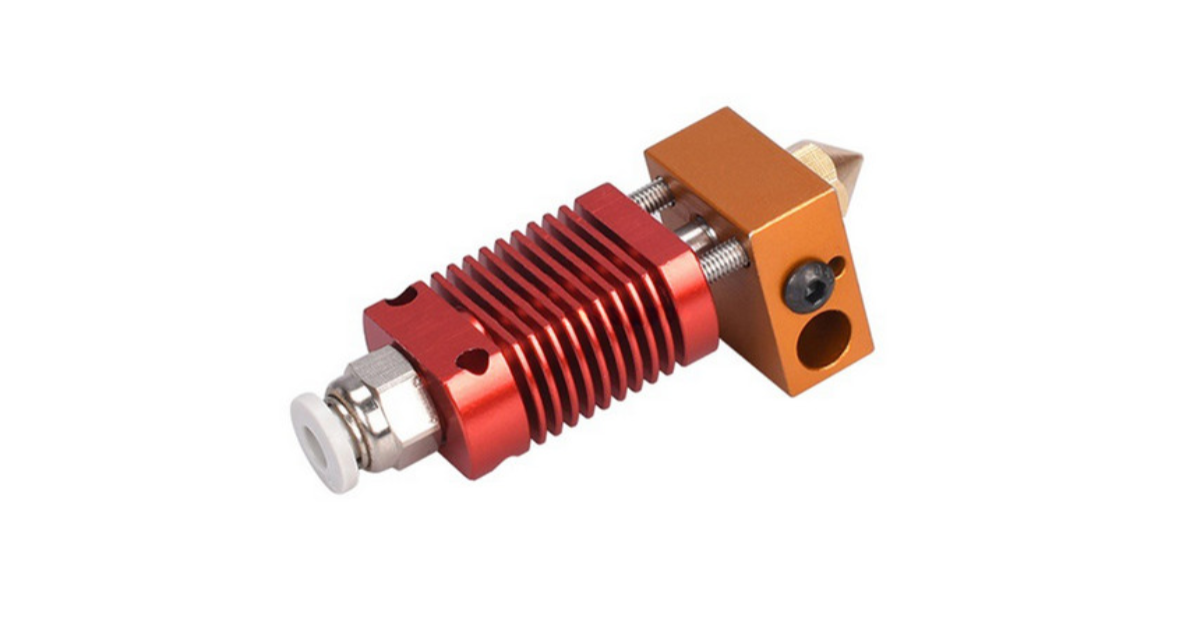

Bộ đùn (extruder)

2.3 Hệ thống tản nhiệt đầu in và nhựa in

Tản nhiệt là phần không thể thiếu trong máy in 3D, đặc biệt ở đầu nóng (hotend). Nếu không được làm mát hiệu quả, nhựa sẽ chảy ngược, gây kẹt đầu in và lỗi in.

• Gồm quạt làm mát đầu in và quạt làm mát sản phẩm khi in

• Quạt phải được gắn đúng vị trí, tránh thổi vào bàn in quá sớm làm nguội lớp đầu

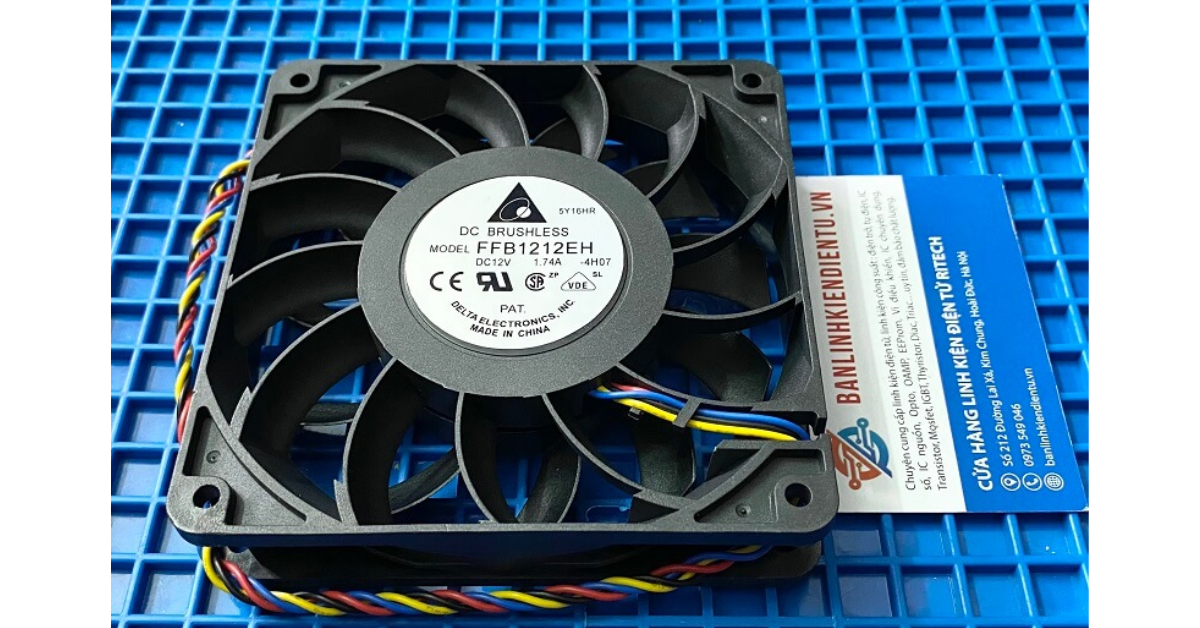

Hệ thống tản nhiệt máy in Delta

2.4 Dây gia nhiệt và cảm biến nhiệt

Đây là hai linh kiện giúp kiểm soát nhiệt độ trong đầu in và bàn in:

• Dây gia nhiệt: thường là dây điện trở, giúp làm nóng nhanh

• Cảm biến nhiệt (thermistor hoặc PT100): đọc giá trị nhiệt thực tế và truyền về mainboard để điều chỉnh phù hợp

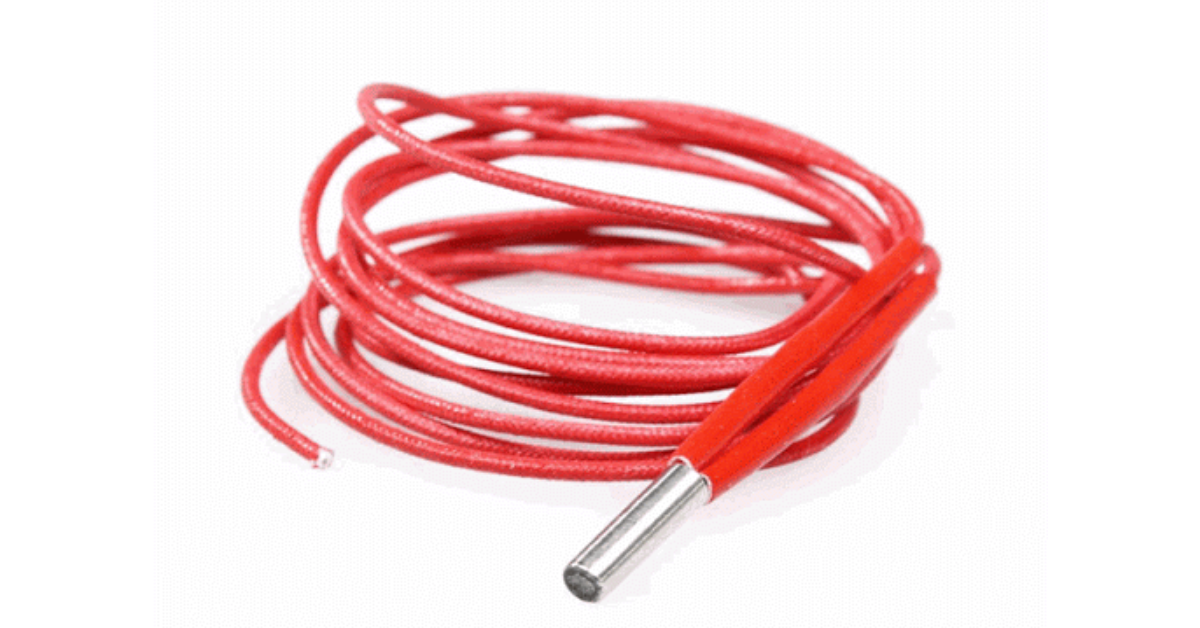

Dây gia nhiệt máy in Delta

Đảm bảo lắp đúng dây vào vị trí và cách điện tốt là điều kiện tiên quyết để vận hành an toàn.

2.5 Đầu in (nozzle)

Nozzle là nơi nhựa được đùn ra sau khi nóng chảy. Đây là bộ phận nhỏ nhưng ảnh hưởng trực tiếp đến chất lượng bản in.

• Kích thước phổ biến: 0.4mm (có thể thay đổi 0.2–1.0mm)

• Chất liệu: đồng, thép không gỉ hoặc hợp kim cứng cho nhựa kỹ thuật

• Cần vệ sinh định kỳ để tránh tắc đầu

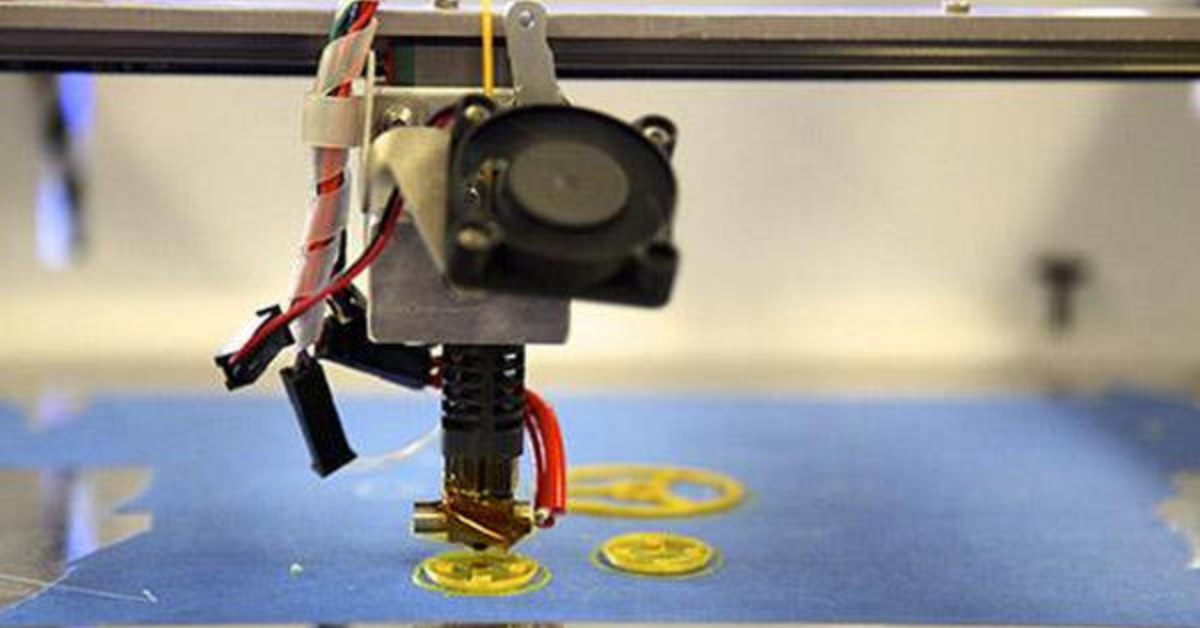

Đầu in máy in Delta

2.6 Khung máy và cơ cấu chuyển động Delta

Khung máy tạo nên hình dạng của máy in và đảm bảo độ chắc chắn trong quá trình vận hành. Với máy Delta:

• Gồm 3 trụ chính tạo thành tam giác đều

• Mỗi trụ có thanh trượt, dây đai và động cơ bước riêng

• Ba tay đòn liên kết với đầu in – di chuyển đồng thời để tạo hình chính xác

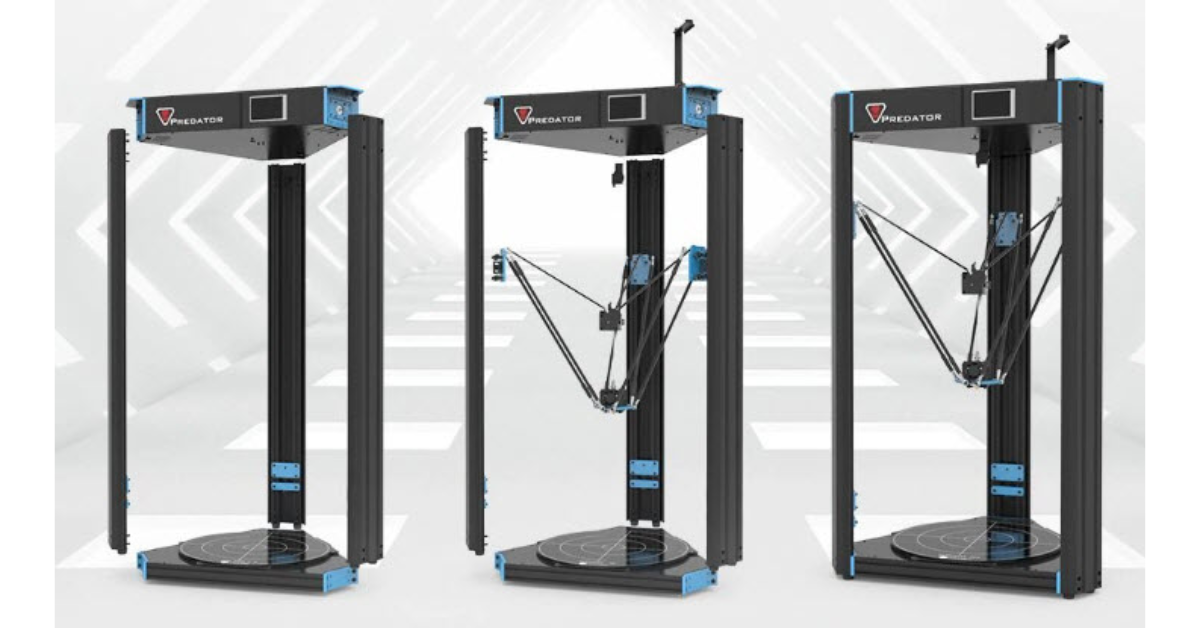

Khung máy máy in Delta

Chuyển động Delta yêu cầu sự đồng bộ và cân bằng cao, do đó linh kiện cơ khí cần được gia công chính xác.

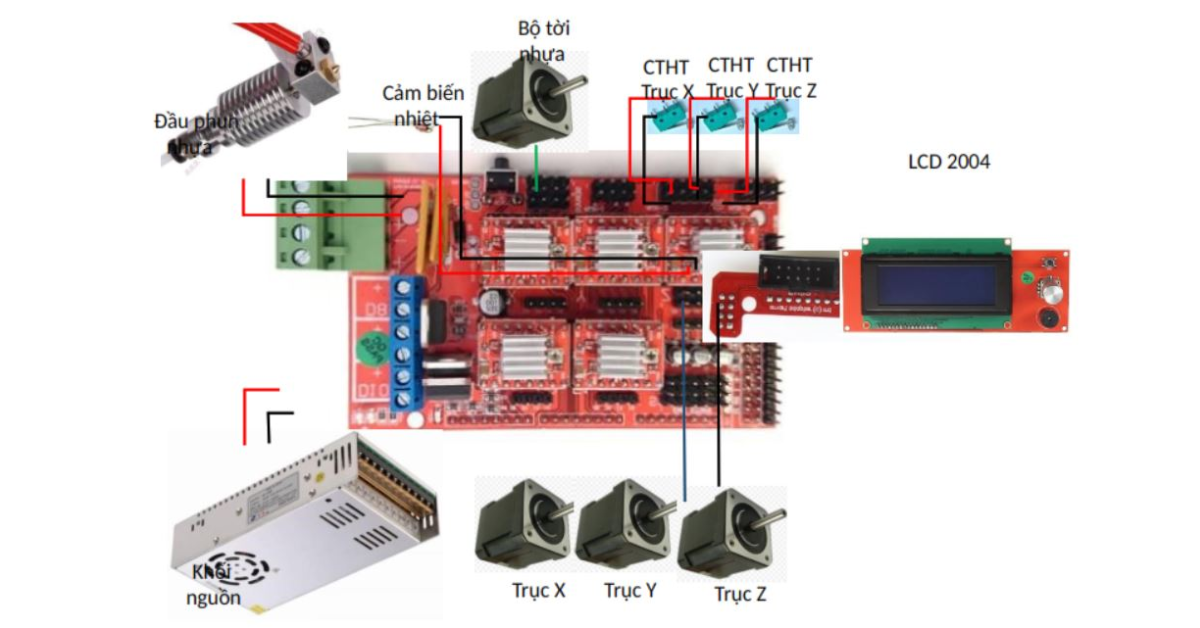

2.7 Bo mạch điều khiển (control board)

Đây là trung tâm điều khiển toàn bộ hoạt động của máy. Các dòng bo phổ biến như:

• MKS Gen L, MKS Robin, SKR V1.4 hoặc V1.3

• Hỗ trợ driver điều khiển động cơ như TMC2208, A4988…

• Có thể kết nối với màn hình LCD, thẻ nhớ hoặc qua cáp USB

Bo mạch điều khiển máy in 3D

Bo mạch cần được cài firmware như Marlin, Klipper để hoạt động ổn định.

2.8 Bộ nguồn (power supply)

Nguồn điện cung cấp năng lượng cho toàn bộ máy. Với máy in Delta mini hoặc tầm trung, nguồn 12V – 24V là phổ biến.

• Nên chọn nguồn chất lượng, có quạt tản nhiệt, công suất từ 200 – 350W trở lên

• Lắp đặt ở vị trí an toàn, có cầu chì và che chắn kỹ

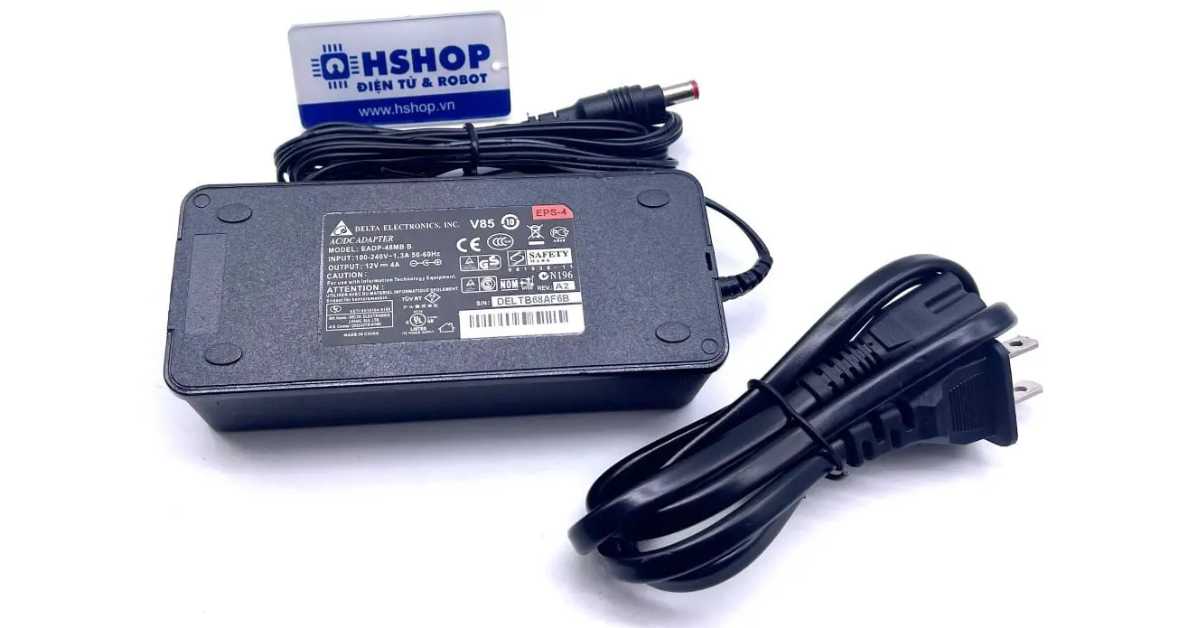

Bộ nguồn máy in 3D

1. Lý do nên chọn máy in 3D Delta

Liệu máy in Delta có đáng đầu tư không? Câu trả lời là có và dưới đây là những lý do nên cân nhắc chọn dòng máy này:

• Tốc độ in nhanh hơn: Do cơ cấu nhẹ, ít khối lượng chuyển động

• Chiều cao in lớn: Máy Delta phù hợp với các sản phẩm cao, thon như chai, lọ, tượng…

• Chuyển động mượt, ít rung lắc: Nhờ thiết kế ba trụ tam giác cân đối

• Hiệu suất tốt với chi phí hợp lý: Linh kiện phổ biến, dễ thay thế, dễ độ chế

• Trải nghiệm kỹ thuật thú vị: Với người yêu công nghệ, Delta là lựa chọn học tập và khám phá cực kỳ thú vị

Lý do nên chọn máy in 3D Delta

Tuy nhiên, việc căn chỉnh máy in Delta khó hơn máy Cartesian, nên nếu là người mới bắt đầu, bạn cần tìm hiểu kỹ hoặc chọn dòng Delta mini để dễ làm quen.

Máy in 3D Delta không chỉ độc đáo về thiết kế mà còn ẩn chứa nhiều tiềm năng ứng dụng trong in ấn kỹ thuật, sáng tạo, mô hình hóa và sản xuất nhỏ lẻ. Khi bạn hiểu rõ từng linh kiện máy in 3D Delta, bạn sẽ dễ dàng bảo trì, nâng cấp, hoặc thậm chí tự lắp ráp cho riêng mình một chiếc máy in 3D đáng tin cậy.

Hy vọng bài viết đã giúp bạn có cái nhìn toàn diện và sâu sắc hơn. Nếu bạn có bất kỳ thắc mắc hoặc cần tư vấn thêm về việc lắp ráp, mua linh kiện hay sửa chữa máy in 3D Delta, hãy để lại bình luận hoặc liên hệ ngay với chúng tôi để được giải đáp chi tiết nhé!
