M‑Code là gì? Tìm hiểu đặc điểm và các lệnh quan trọng cho in 3D

M-Code là gì? Đây thực chất là ngôn ngữ máy dùng để kiểm soát các tác vụ phần cứng quan trọng như gia nhiệt đầu phun, điều chỉnh tốc độ quạt hay bật tắt nguồn. Việc nắm vững các mã này quyết định trực tiếp đến sự thành bại của bản in chứ không chỉ dựa vào file thiết kế. Trong bài viết này, cùng 3DMaker đi sâu vào tìm hiểu các lệnh cơ bản nhất để giúp bạn vận hành thiết bị trơn tru hơn.

M-Code là gì?

M-Code (viết tắt của Miscellaneous Codes hoặc Machine Codes) là tập hợp các lệnh điều khiển chức năng phụ trợ của máy in 3D hoặc máy CNC. Khác với các lệnh quy định về di chuyển hình học, M-Code tập trung vào việc quản lý trạng thái phần cứng của thiết bị trong quá trình vận hành.

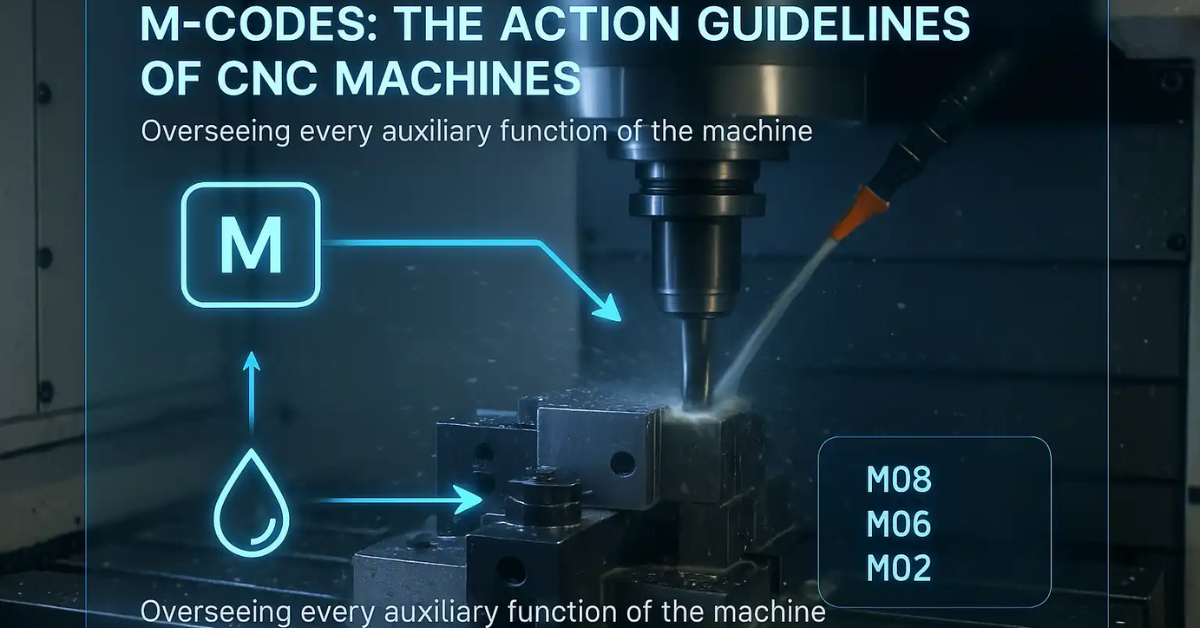

M-Code là gì?

Đặc điểm của M-Code

Đặc điểm kỹ thuật của M-Code tập trung vào tính chính xác về thời gian thực thi và khả năng tương thích với hệ thống điều khiển. Việc hiểu rõ các yếu tố này giúp người vận hành kiểm soát thiết bị hiệu quả và hạn chế lỗi kỹ thuật phát sinh.

• Tính thời điểm và trình tự: Các lệnh được kích hoạt tại những mốc cụ thể trong chu trình sản xuất để đảm bảo sự đồng bộ với chuyển động cơ khí.

• Sự phụ thuộc vào phần mềm điều khiển: Khả năng thực thi lệnh chịu ảnh hưởng lớn bởi firmware của máy, yêu cầu sự đối chiếu tài liệu kỹ thuật khi sử dụng thiết bị khác nhau.

• Tham số định lượng: M-Code thường hoạt động kèm theo các giá trị số để điều chỉnh chi tiết mức độ vận hành như tốc độ quạt hay nhiệt độ đầu in.

Những cú pháp của M-Code trong in 3D

Cú pháp M-Code khởi đầu bằng ký tự M, theo sau là số hiệu lệnh và các tham số kỹ thuật bổ sung để điều khiển thiết bị. Cấu trúc này yêu cầu sự chính xác tuyệt đối về khoảng trắng và ký tự giúp máy in nhận diện đúng tác vụ cần thực thi.

Các thành phần cơ bản:

• Ký tự M: Thành phần định danh bắt buộc báo hiệu đây là mã lệnh điều khiển hệ thống máy.

• Số hiệu lệnh: Dãy số xác định chức năng cụ thể cần thực hiện như 104, 106 hay 140.

• Tham số: Các ký tự S, P, T đi kèm giá trị số giúp cung cấp dữ liệu chi tiết hoặc cường độ cho hành động.

Ví dụ cụ thể về một dòng lệnh: M104 S200. Trong đó, M104 là lệnh đặt nhiệt độ cho đầu phun và S200 là tham số yêu cầu máy đưa nhiệt độ lên mức 200 độ C. Nếu bạn viết sai thành S 200 (có khoảng trắng) hoặc thiếu chữ S, máy có thể sẽ không hiểu và bỏ qua lệnh này.

Một số lệnh phức tạp hơn có thể chứa nhiều tham số cùng lúc. Chẳng hạn lệnh điều chỉnh PID nhiệt độ có thể trông như thế này: M301 P22.2 I1.08 D114. Mỗi chữ cái P, I, D đại diện cho một hệ số điều khiển riêng biệt giúp ổn định nhiệt độ nung nóng.

Những cú pháp của M-Code trong in 3D

Các lệnh M-Code phổ biến trong in 3D

Dù hệ thống hỗ trợ hàng trăm mã lệnh, người vận hành chỉ cần nắm vững nhóm mã cốt lõi để kiểm soát hiệu quả quy trình in ấn từ khởi động đến kết thúc. Dưới đây là nhóm lệnh quan trọng nhất liên quan đến nhiệt độ, quạt gió và các thiết lập hệ thống.

Điều khiển nhiệt độ

Nhiệt độ là yếu tố sống còn trong in 3D, và M-Code cung cấp các công cụ để kiểm soát chính xác quá trình nung nóng cũng như giữ nhiệt. Có hai dạng lệnh chính: Một dạng chỉ đặt nhiệt độ rồi cho máy chạy tiếp, và một dạng bắt buộc máy phải đợi nhiệt độ đạt chuẩn mới được làm việc khác.

• M104 (Đặt nhiệt độ đầu phun): Lệnh này yêu cầu máy bắt đầu nung nóng đầu phun đến nhiệt độ quy định nhưng không bắt máy dừng lại chờ. Máy sẽ tiếp tục thực hiện các lệnh di chuyển tiếp theo ngay lập tức trong khi đầu phun đang nóng dần lên.

• M109 (Chờ nhiệt độ đầu phun): Khác với M104, lệnh này bắt buộc máy in phải tạm dừng mọi hoạt động di chuyển cho đến khi đầu phun đạt đúng nhiệt độ cài đặt. Điều này đảm bảo nhựa đã đủ lỏng trước khi bắt đầu in.

• M140 (Đặt nhiệt độ bàn nhiệt): Tương tự M104 nhưng áp dụng cho bàn in (bed). Nó giúp làm nóng bàn in song song với các thao tác khác.

• M190 (Chờ nhiệt độ bàn nhiệt): Lệnh này yêu cầu máy dừng và đợi cho đến khi bàn nhiệt đạt mức quy định rồi mới tiếp tục in. Nó thường được dùng ở đầu file in để đảm bảo độ bám dính lớp đầu tiên.

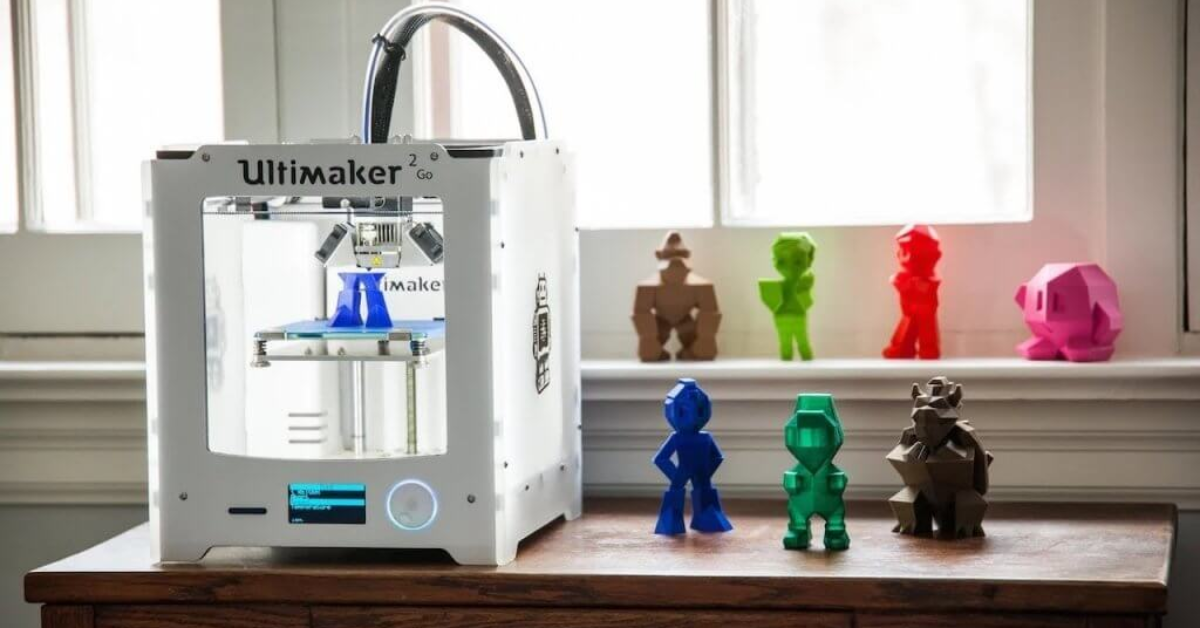

Điều khiển nhiệt độ

Điều khiển quạt và luồng khí

Quạt làm mát đóng vai trò quan trọng trong việc định hình lớp nhựa vừa đùn ra, đặc biệt là với vật liệu PLA. M-Code cho phép bạn bật, tắt hoặc điều chỉnh tốc độ gió linh hoạt theo từng giai đoạn của mô hình.

• M106 (Bật quạt): Đây là lệnh kích hoạt quạt làm mát vật liệu (part cooling fan). Bạn có thể thêm tham số S để chỉnh tốc độ từ 0 đến 255. Ví dụ M106 S255 là bật quạt tối đa (100%), còn M106 S127 là bật 50% công suất.

• M107 (Tắt quạt): Lệnh này dùng để ngắt hoàn toàn quạt làm mát. Nó thường được sử dụng ở lớp in đầu tiên để giúp nhựa nóng bám chặt xuống bàn in tốt hơn mà không bị làm nguội quá nhanh.

Các lệnh khác

Ngoài nhiệt độ và quạt, còn có nhiều lệnh M-Code hỗ trợ việc dừng máy, lưu cấu hình hoặc báo cáo trạng thái. Những lệnh này thường ít xuất hiện trong quá trình in chính nhưng lại rất cần thiết khi bạn thiết lập hoặc bảo trì máy.

• M18 hoặc M84 (Tắt động cơ bước): Lệnh này ngắt điện vào các động cơ, cho phép bạn dùng tay di chuyển đầu in hoặc bàn in một cách tự do. Nó thường nằm ở cuối file in sau khi hoàn thành sản phẩm.

• M500 (Lưu vào bộ nhớ): Dùng để lưu các cài đặt hiện tại (như bước motor, PID) vào bộ nhớ EEPROM của máy, giúp giữ lại cấu hình sau khi tắt nguồn.

• M112 (Dừng khẩn cấp): Đây là lệnh an toàn dùng để ngắt ngay lập tức mọi hoạt động của máy khi xảy ra sự cố nghiêm trọng.

Các lệnh khác

Sự khác biệt của M-Code và G-Code trong in 3D

Mặc dù thường đi chung trong một file dữ liệu, nhưng M-Code và G-Code đóng hai vai trò hoàn toàn riêng biệt. Sự phân định rõ ràng giữa lệnh chuyển động và lệnh máy móc giúp người dùng dễ dàng quản lý quy trình vận hành hơn.

Những lỗi hay gặp và cách khắc phục khi sử dụng M-Code trong in 3D

Trong quá trình tự biên tập mã hoặc sử dụng phần mềm cắt lớp không đúng cấu hình, người dùng rất dễ gặp phải các lỗi liên quan đến M-Code. Dưới đây là các vấn đề thường gặp và hướng giải quyết cụ thể:

• Lỗi không chờ nhiệt độ (Dùng sai M104 thay vì M109):

Hiện tượng: Máy bắt đầu di chuyển và in ngay khi đầu phun chưa đủ nóng, dẫn đến việc nhựa không chảy ra hoặc máy báo lỗi Cold Extrusion Prevented.

Khắc phục: Kiểm tra đoạn Start G-code. Đảm bảo rằng bạn sử dụng lệnh M109 (chờ nhiệt độ) sau lệnh M104 để máy đợi đủ nhiệt mới bắt đầu in.

• Lỗi xung đột firmware:

Hiện tượng: Máy in bỏ qua lệnh hoặc thực hiện hành động lạ khi gặp một mã M-Code cụ thể.

Khắc phục: Tra cứu tài liệu của dòng firmware máy bạn đang chạy (ví dụ Marlin hay Klipper). Một số lệnh M-Code chỉ hoạt động trên dòng máy này mà không hỗ trợ dòng máy khác. Hãy xóa hoặc thay thế bằng mã tương thích.

• Lỗi quạt làm mát hoạt động sai thời điểm:

Hiện tượng: Quạt bật quá sớm ở lớp đầu tiên khiến vật in bị cong vênh (warping) và bong khỏi bàn nhiệt.

Khắc phục: Kiểm tra cài đặt trong slicer hoặc tìm lệnh M106 trong file. Đảm bảo rằng M106 chỉ xuất hiện từ lớp thứ 2 hoặc thứ 3 trở đi, hoặc có giá trị S=0 (tắt) ở lớp đầu.

Những lỗi hay gặp và cách khắc phục khi sử dụng M-Code trong in 3D

Hiểu rõ M-Code là gì giúp bạn làm chủ hoàn toàn các chức năng phần cứng máy in 3D như nhiệt độ hay quạt gió. Đây là yếu tố then chốt để xử lý lỗi và tối ưu hóa chất lượng bản in mà các lệnh di chuyển không làm được. Nếu bạn đang tìm kiếm giải pháp in ấn hiệu quả hoặc cần hỗ trợ kỹ thuật chuyên sâu, 3DMaker luôn sẵn sàng đồng hành cùng bạn. Liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn tận tình nhất.
