Milling là gì? Phân biệt giữa Phay (Milling) và Tiện (Turning)

Milling (Phay) và Turning (Tiện) là hai trong số những phương pháp gia công cắt gọt phổ biến và nền tảng nhất. Vậy chính xác thì Milling là gì và nó khác biệt như thế nào so với Tiện? Bài viết này của 3D Maker sẽ cung cấp một cái nhìn chi tiết, giúp bạn hiểu rõ định nghĩa, nguyên lý hoạt động và phân biệt rạch ròi hai "người khổng lồ" của ngành cơ khí này.

1. Milling (Phay) là gì?

Để bắt đầu, chúng ta cần một định nghĩa rõ ràng và dễ hiểu về quy trình gia công cực kỳ quan trọng này.

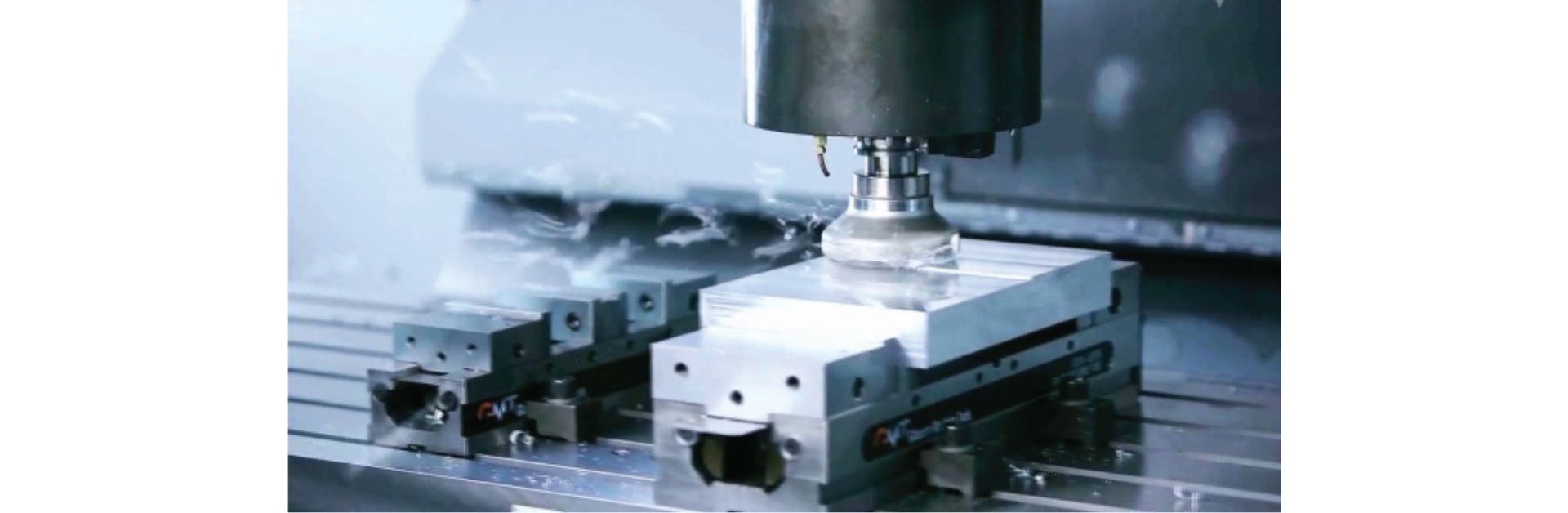

1.1. Định nghĩa: Gia công cắt gọt bằng dao quay

Milling, hay trong thuật ngữ kỹ thuật tiếng Việt gọi là Phay, là một quá trình gia công cơ khí theo nguyên lý trừ vật liệu (Subtractive Manufacturing). Cụ thể, đây là phương pháp sử dụng một dụng cụ cắt có nhiều lưỡi cắt (gọi là dao phay) quay với tốc độ cao để loại bỏ vật liệu khỏi một phôi đang được giữ cố định hoặc di chuyển chậm. Mục đích của quá trình phay là để tạo ra các bề mặt phẳng, rãnh, hốc, biên dạng phức tạp và các chi tiết có hình dạng phi tròn xoay.

Quá trình này được thực hiện trên một thiết bị gọi là máy phay (milling machine). Ngày nay, hầu hết các máy phay đều được điều khiển bằng máy tính (CNC - Computer Numerical Control), cho phép tạo ra các chi tiết có độ chính xác và độ phức tạp cực kỳ cao một cách tự động.

1.2. Nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của phay có thể được mô tả qua các bước đơn giản. Đầu tiên, phôi (workpiece) – một khối vật liệu thô như kim loại hoặc nhựa – được gá kẹp chắc chắn lên bàn máy. Bàn máy này có khả năng di chuyển theo các trục tọa độ khác nhau (phổ biến nhất là 3 trục X, Y, Z).

Tiếp theo, dao phay (milling cutter), một dụng cụ cắt có nhiều lưỡi sắc bén, được lắp vào trục chính của máy phay. Trục chính sẽ quay dao phay ở tốc độ rất cao, có thể lên đến hàng ngàn hoặc hàng chục ngàn vòng mỗi phút.

Cuối cùng, quá trình cắt gọt xảy ra khi bàn máy di chuyển phôi tiến vào dao phay đang quay. Mỗi lưỡi cắt trên dao phay sẽ cắt đi một lớp vật liệu mỏng khỏi phôi, tạo thành phoi (chip). Bằng cách kết hợp chuyển động quay của dao và chuyển động tịnh tiến của phôi theo các hướng đã được lập trình, máy phay có thể tạo ra gần như bất kỳ hình dạng nào mong muốn trên phôi.

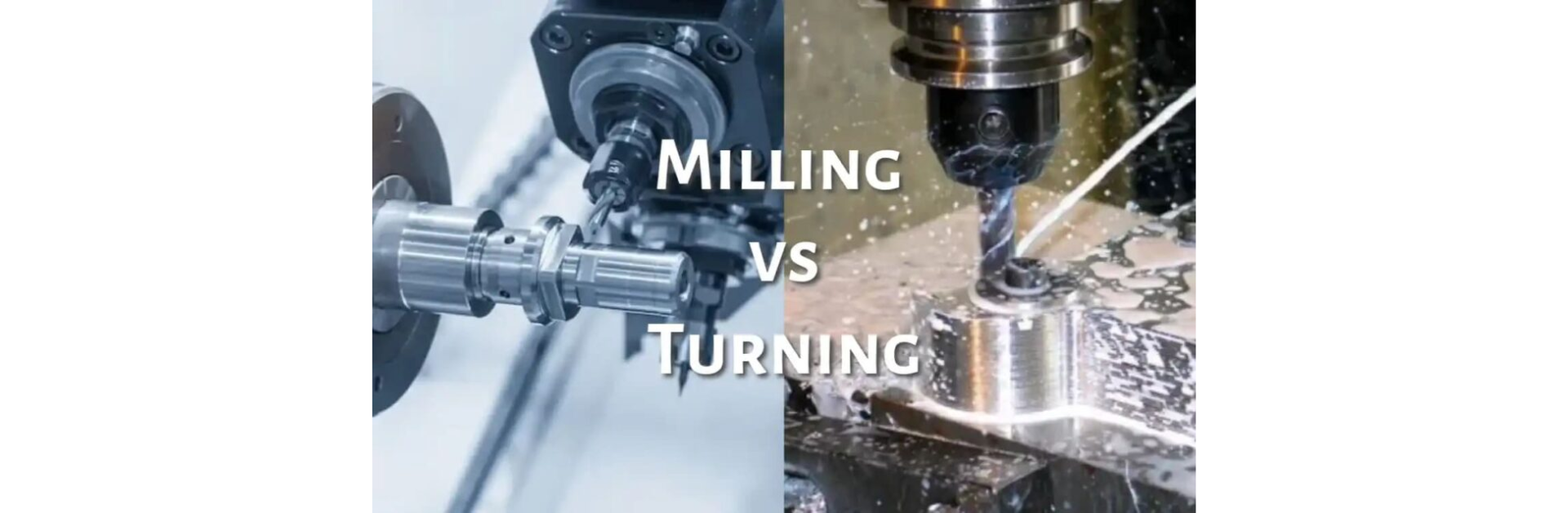

2. Phân biệt Milling (Phay) và Turning (Tiện)

Đây là điểm thường gây nhầm lẫn nhất cho những người mới tìm hiểu về gia công cơ khí. Mặc dù cả hai đều là quá trình cắt gọt kim loại, nhưng nguyên lý của chúng hoàn toàn trái ngược nhau.

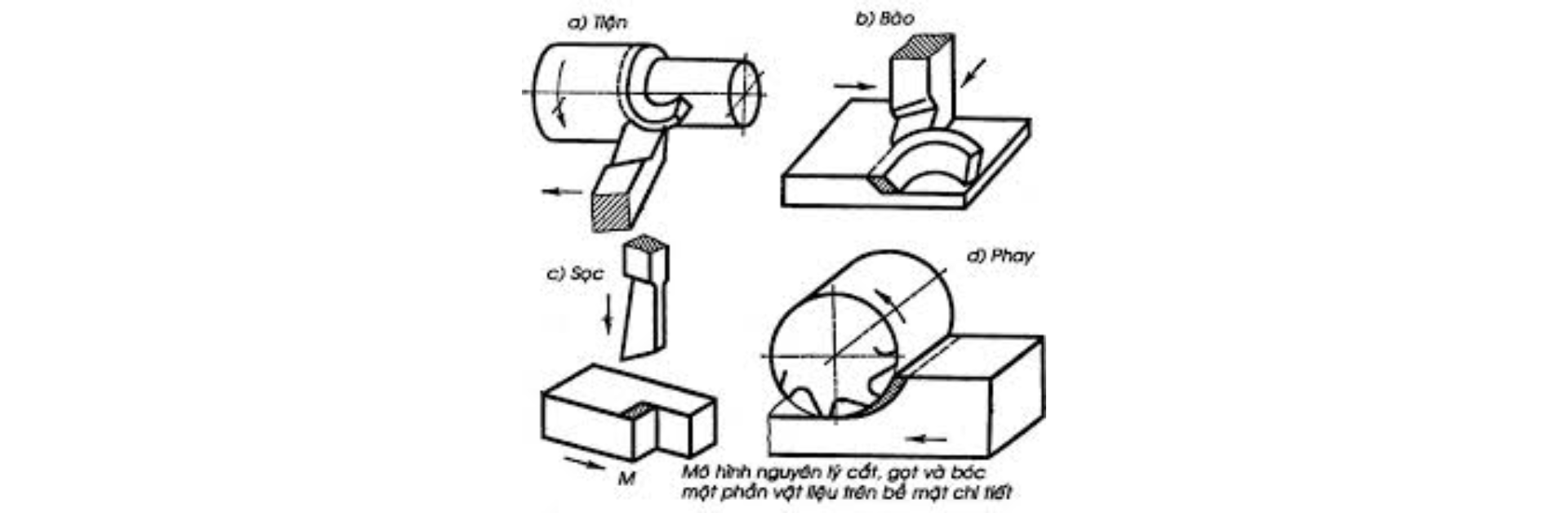

2.1. Điểm khác biệt cốt lõi: Dụng cụ cắt quay vs. Phôi quay

Sự khác biệt nền tảng và dễ nhớ nhất giữa Phay và Tiện nằm ở chuyển động tương đối giữa dụng cụ cắt và phôi.

Trong quá trình Phay (Milling), dụng cụ cắt (dao phay) quay tròn, trong khi phôi được giữ cố định hoặc di chuyển tịnh tiến một cách chậm rãi. Chuyển động cắt chính được tạo ra bởi sự quay của dao.

Ngược lại, trong quá trình Tiện (Turning), phôi được kẹp và quay tròn ở tốc độ cao, trong khi dụng cụ cắt (dao tiện) được giữ cố định và di chuyển tịnh tiến dọc theo bề mặt của phôi đang quay. Chuyển động cắt chính được tạo ra bởi sự quay của phôi.

Để dễ hình dung hơn, hãy nghĩ đến một phép so sánh đơn giản. Phay giống như bạn dùng một chiếc máy khoan cầm tay (dụng cụ quay) để chạm khắc lên một khối gỗ (phôi đứng yên). Trong khi đó, Tiện giống như bạn dùng một chiếc đục (dụng cụ đứng yên) để tạo hình một khúc gỗ đang quay tròn trên bàn xoay của người thợ gốm.

Sự khác biệt cơ bản này dẫn đến một hệ quả quan trọng về ứng dụng. Phay cực kỳ linh hoạt và có thể tạo ra các bề mặt phẳng, túi, rãnh và các hình dạng 3D phức tạp. Ngược lại, Tiện chủ yếu được sử dụng để tạo ra các chi tiết có dạng tròn xoay (hình trụ, hình côn, ren), nơi mà tất cả các đường kính đều đồng tâm.

2.2. Bảng so sánh sự khác nhau

Để tóm tắt một cách trực quan, bảng dưới đây sẽ chỉ ra những điểm khác biệt chính giữa hai phương pháp gia công này.

3. Các loại nguyên công phay cơ bản

"Phay" không chỉ là một hành động duy nhất, mà nó bao gồm nhiều loại nguyên công khác nhau, mỗi loại sử dụng một kiểu dao và chuyển động riêng để tạo ra một bề mặt cụ thể.

3.1. Phay mặt (Face Milling)

Phay mặt là nguyên công được sử dụng để tạo ra một bề mặt phẳng và nhẵn trên một diện tích lớn của phôi, thường là mặt trên cùng. Quá trình này sử dụng một loại dao phay đặc biệt gọi là dao phay mặt (face mill), có đường kính lớn và nhiều lưỡi cắt (mảnh dao hợp kim) được gắn xung quanh chu vi và mặt đáy của nó. Trục quay của dao phay vuông góc với bề mặt đang được gia công. Đây là một trong những nguyên công phay phổ biến và hiệu quả nhất.

3.2. Phay rãnh (Slot Milling)

Nguyên công này được dùng để cắt các rãnh hoặc đường xẻ vào trong phôi. Có nhiều loại rãnh khác nhau như rãnh then, rãnh chữ T, hoặc các rãnh hở. Dụng cụ cắt thường được sử dụng là dao phay ngón (end mill) hoặc các loại dao phay đĩa chuyên dụng. Dao phay sẽ di chuyển dọc theo một đường thẳng để tạo ra rãnh có chiều rộng và chiều sâu mong muốn.

3.3. Phay biên dạng (Profile Milling)

Phay biên dạng, hay còn gọi là phay cạnh, được sử dụng để gia công các đường viền bên ngoài của một chi tiết. Trong nguyên công này, phần cạnh của dao phay ngón (end mill) sẽ tiếp xúc và cắt gọt vật liệu dọc theo một biên dạng đã được lập trình. Đây là cách để tạo ra các chi tiết có hình dạng 2D phức tạp từ một tấm vật liệu phẳng.

Ngoài ra, còn có nhiều nguyên công phay phức tạp hơn như phay hốc (pocket milling) để tạo các khoang rỗng bên trong chi tiết, hoặc phay 3D (3D milling/contouring) để tạo ra các bề mặt cong và phức tạp như trong chế tạo khuôn mẫu.

4. Ứng dụng của phay trong gia công cơ khí

Với sự linh hoạt của mình, phay là một trong những quy trình không thể thiếu trong gần như mọi xưởng gia công cơ khí.

4.1. Tạo các bề mặt phẳng

Đây là ứng dụng cơ bản và quan trọng nhất của phay. Hầu hết các chi tiết máy móc đều yêu cầu ít nhất một bề mặt phẳng để lắp ráp với các chi tiết khác. Phay mặt đảm bảo tạo ra các bề mặt có độ phẳng và độ nhẵn cực kỳ cao. Ví dụ điển hình là các mặt lắp ghép của thân động cơ, mặt bích của đường ống, hoặc đế của các loại máy móc công nghiệp.

4.2. Tạo các chi tiết phức tạp, không tròn xoay

Đây là nơi mà sức mạnh của phay, đặc biệt là phay CNC, được thể hiện rõ nhất. Trong khi tiện bị giới hạn ở các chi tiết tròn xoay, phay có thể tạo ra vô số hình dạng phức tạp. Các chi tiết như vỏ hộp đựng linh kiện điện tử, thân van trong hệ thống thủy lực, các bộ phận kết cấu của máy bay, và đặc biệt là các lòng khuôn ép nhựa hoặc khuôn dập kim loại đều được chế tạo chủ yếu bằng phương pháp phay. Khả năng di chuyển theo nhiều trục cùng lúc của máy phay CNC cho phép tạo ra những bề mặt cong 3D mượt mà và chính xác.

Qua bài phân tích chi tiết này, hy vọng bạn đã có một câu trả lời toàn diện cho câu hỏi Milling là gì và phân biệt được nó với người anh em Turning.

Tóm lại, phay là một quá trình gia công cắt gọt linh hoạt và mạnh mẽ, trong đó một dụng cụ cắt quay tròn được sử dụng để loại bỏ vật liệu khỏi một phôi đứng yên, tạo ra các chi tiết có hình dạng phức tạp và phi tròn xoay.

Trong khi tiện là "vua" của các chi tiết hình trụ, thì phay chính là "bậc thầy" của các bề mặt phẳng và các hình khối phức tạp. Việc hiểu rõ sự khác biệt và ứng dụng của hai phương pháp này là kiến thức nền tảng đối với bất kỳ ai quan tâm đến lĩnh vực sản xuất và gia công cơ khí chính xác.
