Motor bước máy in 3D là gì? Những thông số và các mẫu phổ biến

Motor bước máy in 3D là một thiết bị điện tử có khả năng chia chuyển động tròn thành các bước nhỏ cố định, cho phép người dùng kiểm soát vị trí đầu in cực kỳ chính xác. Tuy nhiên, việc lựa chọn motor hay cách tính toán thông số dòng điện (Vref) sao cho máy không bị nóng thường khiến nhiều người gặp khó khăn khi mới bắt đầu. Trong bài viết này, 3dMaker sẽ giải đáp chi tiết cấu tạo của loại động cơ này và hướng dẫn bạn cách tối ưu hóa hệ thống chuyển động để đạt được bề mặt in mịn màng nhất.

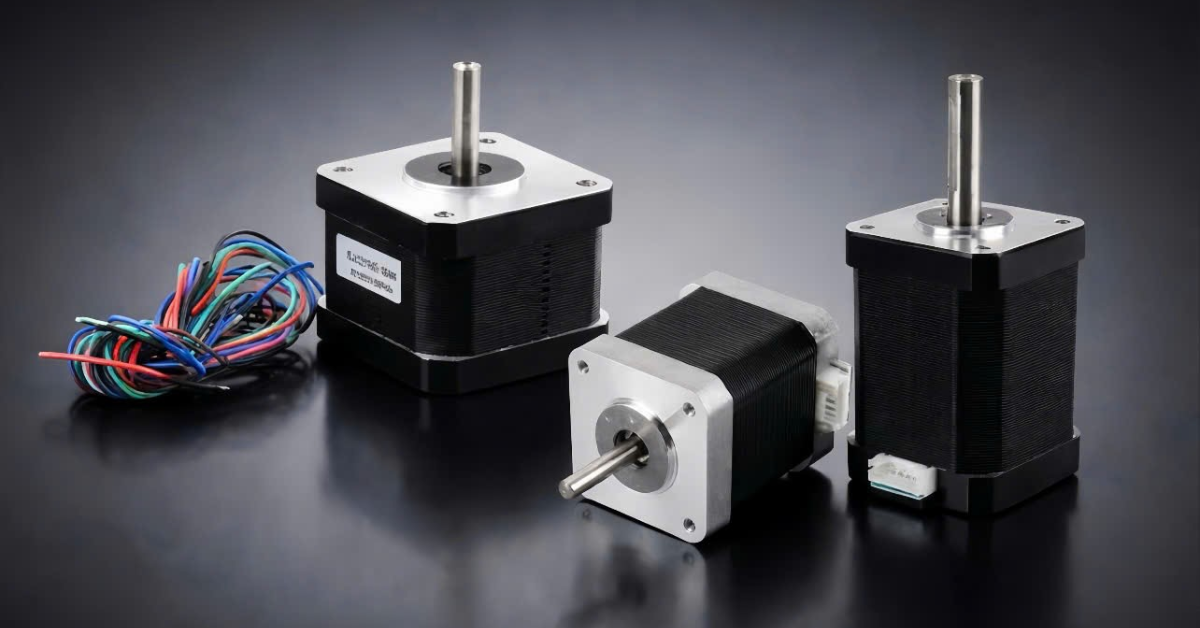

Motor bước máy in 3D là gì?

Động cơ bước (Stepper Motor) là loại động cơ điều khiển bằng xung điện, biến chuyển động quay liên tục thành các bước nhỏ rời rạc. Nhờ đó, máy có thể định vị cực kỳ chính xác đầu phun và bàn in trên các trục X, Y, Z để đắp vật liệu đúng vị trí theo từng lớp.

Cấu tạo motor bước máy in 3D:

• Stator (Phần tĩnh): Gồm các lõi thép và cuộn dây đồng quấn quanh các cực từ. Bộ phận này tiếp nhận dòng điện từ mạch điều khiển để tạo ra từ trường, lực từ này sẽ kéo hoặc đẩy phần quay để tạo ra chuyển động.

• Rotor (Phần quay): Là bộ phận chứa các nam châm vĩnh cửu có nhiều răng nhỏ, nằm đồng tâm bên trong stator. Rotor phản ứng với từ trường của stator để xoay trục động cơ theo từng góc bước cố định, giúp xác định vị trí chính xác của đầu in.

• Trục động cơ (Shaft): Là thanh kim loại gắn liền với rotor và nhô ra ngoài vỏ. Trục có chức năng truyền lực quay đến các linh kiện khác như puly, bánh răng bộ đùn hoặc vít me để biến chuyển động quay thành chuyển động tịnh tiến cho máy in.

• Vỏ và mặt bích (Housing & Flange): Đóng vai trò bảo vệ linh kiện bên trong và tản nhiệt cho các cuộn dây đồng. Mặt bích chứa các lỗ bắt vít chuẩn Nema để cố định động cơ vào khung máy một cách chắc chắn, tránh rung lắc khi vận hành.

Motor bước máy in 3D là gì?

Vai trò của động cơ bước trong máy in 3D

Trong một chiếc máy in, động cơ bước là bộ phận chấp hành trực tiếp mọi lệnh di chuyển từ bo mạch điều khiển. Khác với các loại động cơ quay tự do, thiết bị này giúp máy kiểm soát vị trí chính xác đến từng micromet mà không cần cảm biến phản hồi. Cụ thể, vai trò của động cơ bước được thể hiện rõ qua ba chức năng chính sau đây:

• Hệ thống điều khiển các trục

  • Trên các trục X và Y: Động cơ bước thực hiện việc di chuyển đầu in theo phương ngang và dọc để định vị chính xác tọa độ bồi đắp vật liệu.

  • Trên trục Z: Thiết bị này điều khiển chuyển động nâng hạ của đầu in hoặc bàn in với độ phân giải cao, đảm bảo các lớp vật liệu được chồng lên nhau với độ dày đúng theo thiết kế.

• Motor bước máy in 3D: Đóng vai trò quan trọng trong bộ đùn nhựa (extruder). Động cơ tại đây có nhiệm vụ đẩy dây nhựa vào đầu phun với một lưu lượng được tính toán chính xác. Nếu động cơ đùn hoạt động không ổn định hoặc bị trượt bước, lượng nhựa ra sẽ không đều, dẫn đến hiện tượng thiếu nhựa hoặc thừa nhựa trên vật thể in. Khả năng này quyết định trực tiếp đến độ chi tiết của vật thể, giúp giảm thiểu sai số kích thước và làm mịn bề mặt bản in.

• Động cơ bước giúp duy trì lực giữ (holding torque): Để cố định vị trí các trục khi máy đang ở trạng thái chờ hoặc đang in các chi tiết phức tạp. Điều này đảm bảo rằng đầu in không bị lệch khỏi quỹ đạo do tác động của lực quán tính hoặc sức cản từ dây nhựa. Việc sử dụng đúng loại động cơ có momen xoắn phù hợp sẽ giúp máy vận hành êm ái, giảm thiểu tiếng ồn và tránh các lỗi dịch lớp phổ biến.

Thông số kỹ thuật khi chọn motor bước cho máy in 3D

Khi chọn mua motor bước máy in 3D, bạn cần kiểm tra kỹ các thông số điện tử và cơ khí để đảm bảo tính tương thích với bo mạch và hiệu suất vận hành của máy. Dưới đây là những chỉ số kỹ thuật cốt lõi cần quan tâm:

Góc bước (Step Angle)

Thông số này xác định độ phân giải của động cơ, phổ biến nhất là loại 1.8 độ (200 bước/vòng) hoặc 0.9 độ (400 bước/vòng). Trong in 3D, loại 1.8 độ đáp ứng tốt cho hầu hết các trục, trong khi loại 0.9 độ được ưu tiên cho các chi tiết cần độ chính xác cao để làm mịn bề mặt vật in.

Momen xoắn (Holding Torque)

Đây là lực giữ của động cơ khi ở trạng thái đứng yên nhưng vẫn được cấp điện. Momen xoắn phải đủ lớn để thắng được lực quán tính của bàn in và lực cản từ dây nhựa. Nếu chọn motor có lực kéo quá yếu, máy sẽ gặp hiện tượng mất bước khi di chuyển ở tốc độ cao hoặc khi tăng tốc đột ngột.

Momen xoắn (Holding Torque)

Dòng điện định mức (Rated Current)

Mỗi motor bước máy in 3D đều có giới hạn dòng điện hoạt động, thường nằm trong khoảng 1.2A đến 2.0A đối với chuẩn Nema 17. Việc cài đặt dòng điện trên Driver vượt ngưỡng này sẽ làm động cơ tỏa nhiệt lớn và giảm tuổi thọ, còn dòng điện quá thấp sẽ khiến động cơ không đủ lực để hoạt động ổn định.

Kích thước và trọng lượng

Hầu hết máy in 3D hiện nay sử dụng chuẩn Nema 17. Tuy nhiên, chiều dài thân động cơ (như 34mm, 40mm hoặc 48mm) sẽ tỷ lệ thuận với lực kéo và trọng lượng. Đối với bộ đùn trực tiếp, bạn nên chọn loại motor mỏng để giảm trọng lượng cho đầu in, giúp hạn chế rung lắc khi máy vận hành ở tốc độ cao.

Kích thước và trọng lượng

Các sản phẩm motor bước được ưa chuộng cho máy in 3D

Dưới đây là danh sách các sản phẩm phổ biến trên thị trường hiện nay, được đánh giá dựa trên hiệu suất thực tế và khả năng tương thích với các dòng máy phổ biến tại 3dMaker.

NEMA 17 Stepper Motor

Đây là chuẩn động cơ phổ biến nhất, được sử dụng trong hầu hết các máy in 3D FDM cá nhân như dòng Ender hoặc Prusa. Với kích thước mặt bích 42x42mm, loại motor này cung cấp momen xoắn ổn định và đủ mạnh để vận hành các trục X, Y, Z. Ưu điểm lớn nhất của NEMA 17 là sự đa dạng về chiều dài thân, giúp người dùng dễ dàng tùy chọn mức lực kéo phù hợp với tải trọng của từng loại máy.

NEMA 17 Stepper Motor

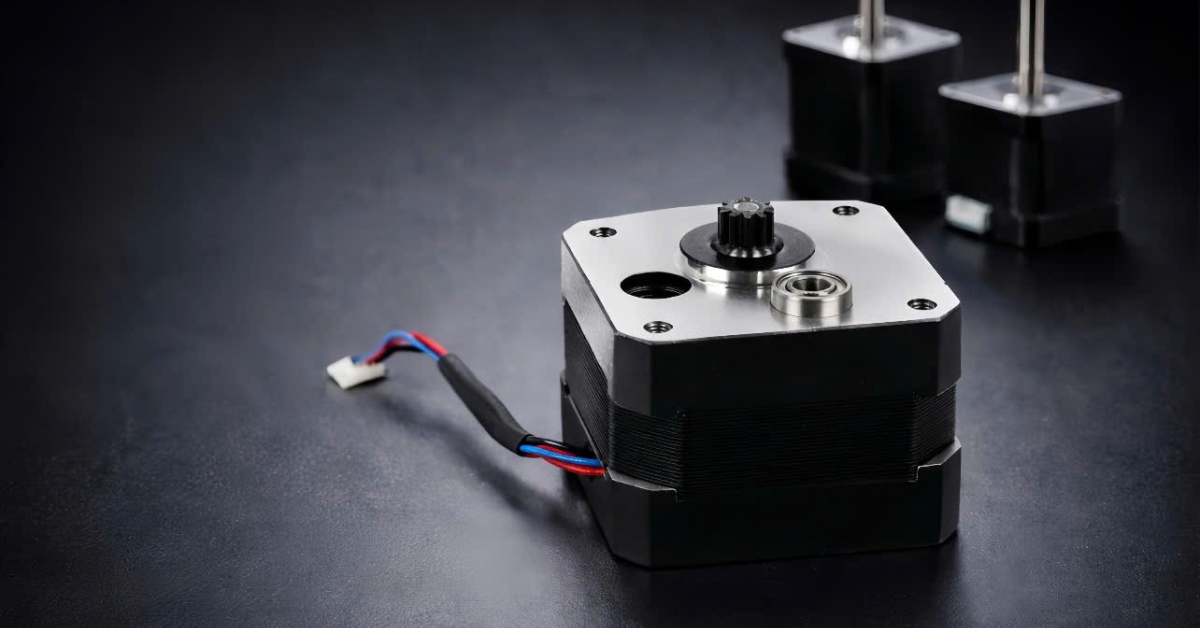

42-26 Stepper Motor 3D Printer

Dòng motor này có chiều dài thân ngắn (chỉ 26mm), thường được gọi là motor "pancake" do thiết kế mỏng và trọng lượng rất nhẹ. Mục đích chính khi sử dụng motor bước máy in 3D loại 42-26 là lắp cho các bộ đùn trực tiếp (Direct Drive) nhằm giảm bớt khối lượng đè lên đầu in. Việc giảm trọng lượng này giúp hạn chế quán tính, từ đó giảm hiện tượng rung bóng (ghosting) khi máy thực hiện in ở tốc độ cao.

42-26 Stepper Motor 3D Printer

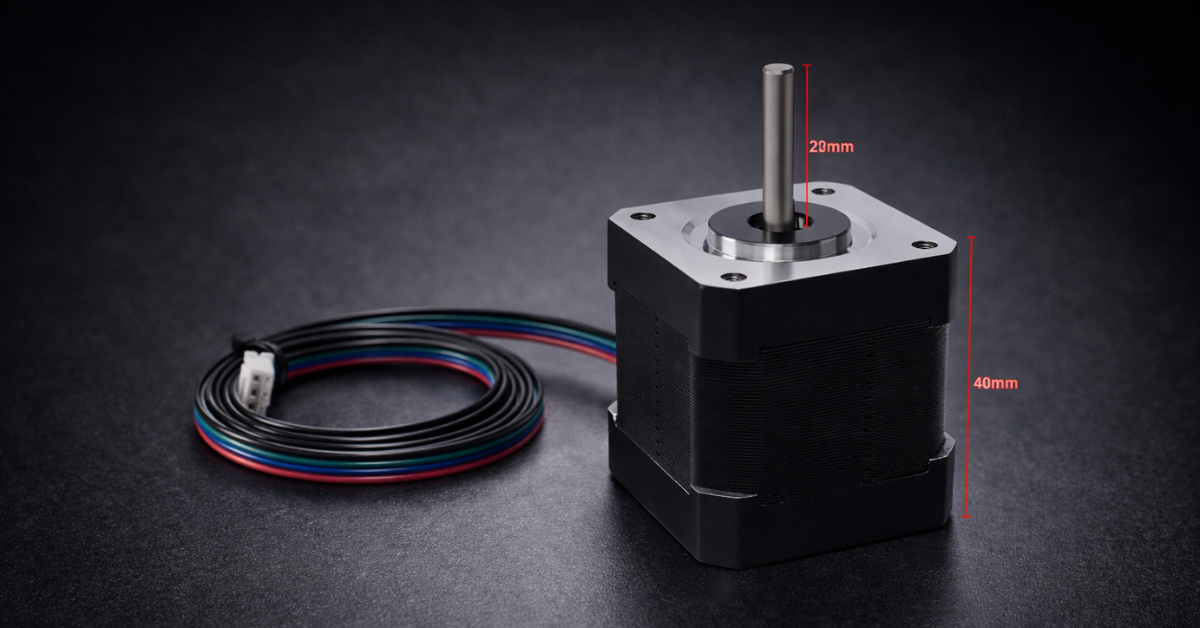

BIQU 42 Stepper Motor

Sản phẩm từ thương hiệu BIQU nổi tiếng với độ bền cao và khả năng tản nhiệt tốt nhờ lớp vỏ kim loại gia công chính xác. Động cơ này thường đi kèm với các chuẩn kết nối giắc cắm tiện lợi, giúp việc thay thế hoặc bảo trì trở nên đơn giản hơn. Tại 3dMaker, dòng 42 của BIQU được đánh giá cao về sự êm ái khi kết hợp với các dòng Driver điều khiển hiện đại như TMC2209.

BIQU 42 Stepper Motor

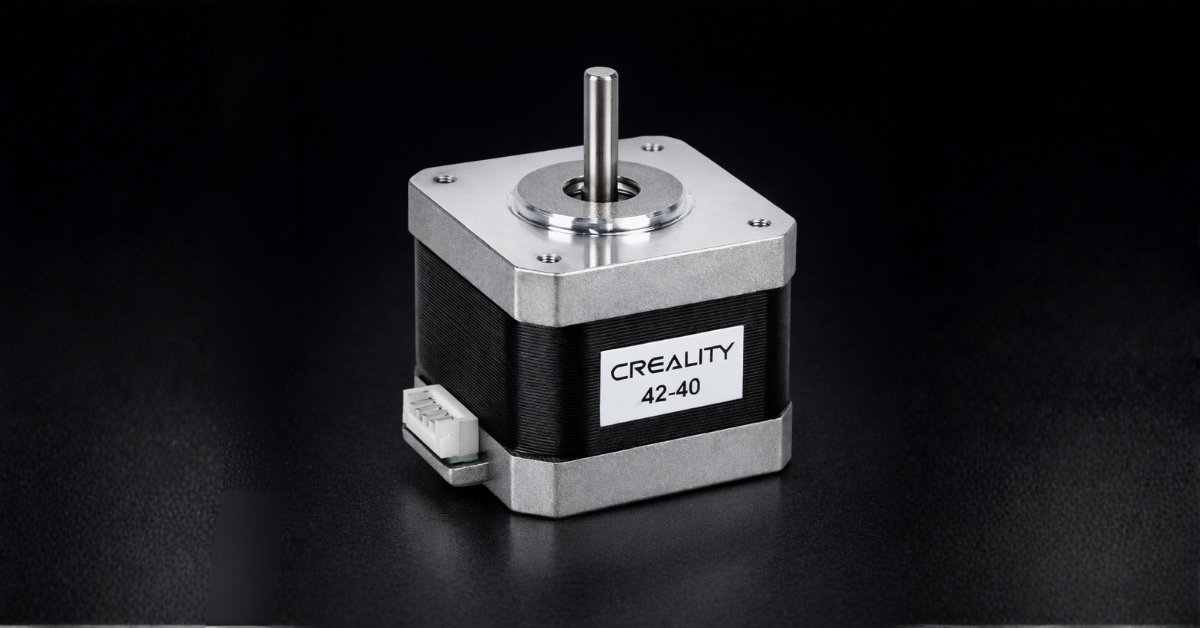

Creality 42-40 Stepper Motor

Đây là linh kiện thay thế chính hãng cho các dòng máy của Creality như Ender 3 hay CR-10. Với chiều dài thân 40mm, loại motor này cung cấp lực kéo mạnh mẽ, phù hợp để lắp đặt cho trục Y hoặc bộ đùn nhựa gián tiếp (Bowden Extruder). Đặc điểm của động cơ Creality là tính đồng bộ cao, người dùng chỉ cần lắp đặt và cắm dây mà không cần phải hiệu chỉnh lại các thông số dòng điện quá phức tạp.

Creality 42-40 Stepper Motor

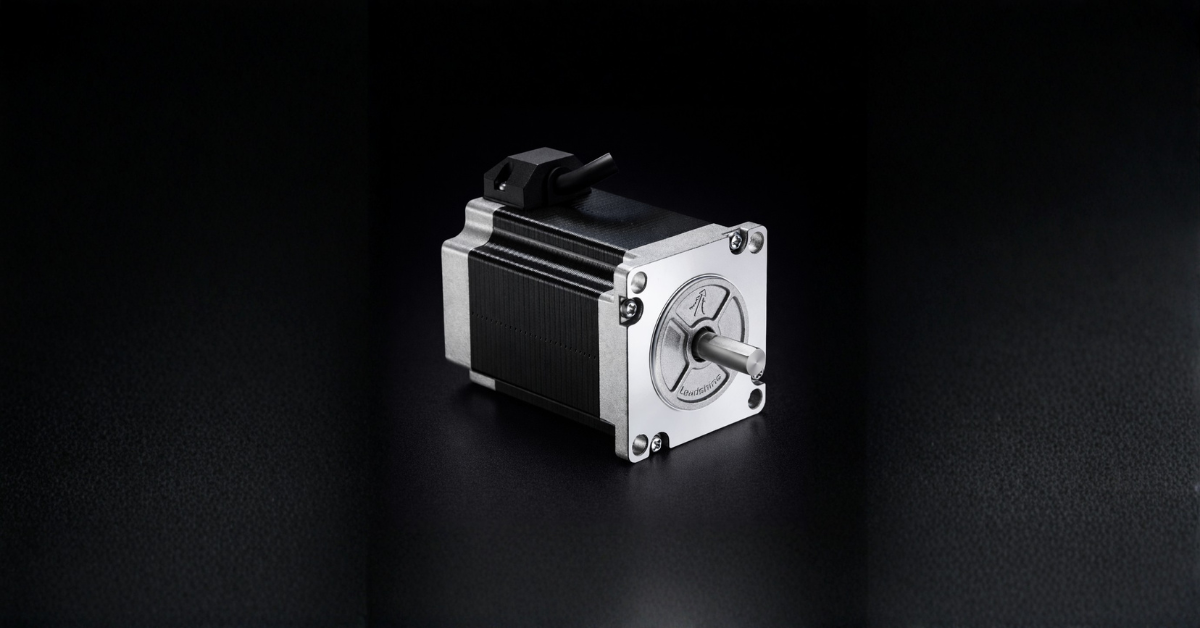

Leadshine NEMA 23 Stepper Motor

Khác với các dòng trên, NEMA 23 của Leadshine là loại động cơ hạng nặng với kích thước và lực kéo lớn hơn hẳn chuẩn 17. Sản phẩm này thường chỉ xuất hiện trên các dòng máy in 3D khổ lớn hoặc máy CNC lai in 3D cần di chuyển các cụm đầu in nặng. Sử dụng motor bước máy in 3D chuẩn NEMA 23 đòi hỏi driver công suất cao hơn và khung máy phải đủ vững chắc để chịu được lực tác động mạnh từ động cơ.

Leadshine NEMA 23 Stepper Motor

Những lưu ý khi mua và lựa chọn motor máy in 3D

Mỗi thông số kỹ thuật của motor đều ảnh hưởng trực tiếp đến chất lượng bản in, độ mịn bề mặt cũng như tuổi thọ của máy. Dưới đây là một số lưu ý khi mua và lựa chọn motor máy in 3D:

• Tham khảo các dòng máy phổ biến: Một cách tốt để chọn motor là xem các nhà sản xuất máy in 3D thương mại sử dụng loại động cơ nào cho các trục tương ứng.

• Cân bằng giữa tốc độ và mô-men xoắn: Động cơ có mô-men xoắn cao thường có xu hướng chậm hơn ở tốc độ cao, và ngược lại. Cần cân bằng dựa trên nhu cầu in ấn cụ thể của bạn (in nhanh hay in chi tiết).

• Tương thích Driver: Đảm bảo động cơ bạn chọn tương thích với bo mạch chủ và driver hiện có của máy in.

• Chất lượng và độ tin cậy: Chọn động cơ từ các nhà sản xuất có uy tín để đảm bảo độ bền và hiệu suất ổn định.

Việc chọn đúng motor bước máy in 3D dựa trên các thông số về momen xoắn, góc bước và dòng điện là điều kiện bắt buộc để máy vận hành chính xác. Quá trình lắp đặt cần đảm bảo sự tương thích giữa động cơ và driver điều khiển để tránh hiện tượng mất bước hoặc quá nhiệt. Nếu bạn cần tư vấn sâu hơn về kỹ thuật hoặc tìm kiếm các dòng động cơ phù hợp cho cấu hình máy cụ thể, hãy liên hệ trực tiếp với 3dMaker để được hỗ trợ nhanh nhất.
