Phun kết dính là gì? Quy trình, so sánh và lĩnh vực ứng dụng

Công nghệ phun kết dính là gì được hiểu đơn giản là phương pháp in 3D sử dụng đầu phun dung dịch liên kết để định hình vật thể từ các lớp bột kim loại, cát hoặc gốm. Đây là giải pháp tối ưu trong sản xuất công nghiệp nhờ khả năng tạo ra các cấu trúc phức tạp với chi phí thấp và tốc độ cao. Việc nắm vững quy trình vận hành giúp bạn ứng dụng hiệu quả kỹ thuật này vào thực tế và đưa ra quyết định đầu tư chính xác. Trong bài viết này, 3dMaker sẽ phân tích chi tiết quy trình, so sánh và các lĩnh vực ứng dụng thực tế.

Phun kết dính là gì?

Phun kết dính (Binder Jetting) là một công nghệ in 3D tiên tiến sử dụng đầu phun để dải các giọt tác nhân liên kết lỏng lên những lớp bột vật liệu (như kim loại, cát, hoặc gốm) để tạo hình vật thể. Thay vì dùng nhiệt để nung chảy như các phương pháp khác, công nghệ này hoạt động dựa trên nguyên lý gắn kết hóa học giữa chất lỏng và hạt bột.

Quá trình này được thực hiện lặp đi lặp lại: một lớp bột mới được trải lên, sau đó đầu phun tiếp tục phun keo theo biên dạng thiết kế cho đến khi hoàn thành sản phẩm. Sau khi in, vật thể thường được đưa qua các bước xử lý nhiệt như thiêu kết hoặc xâm nhập vật liệu để đạt được độ cứng và độ bền tối đa.

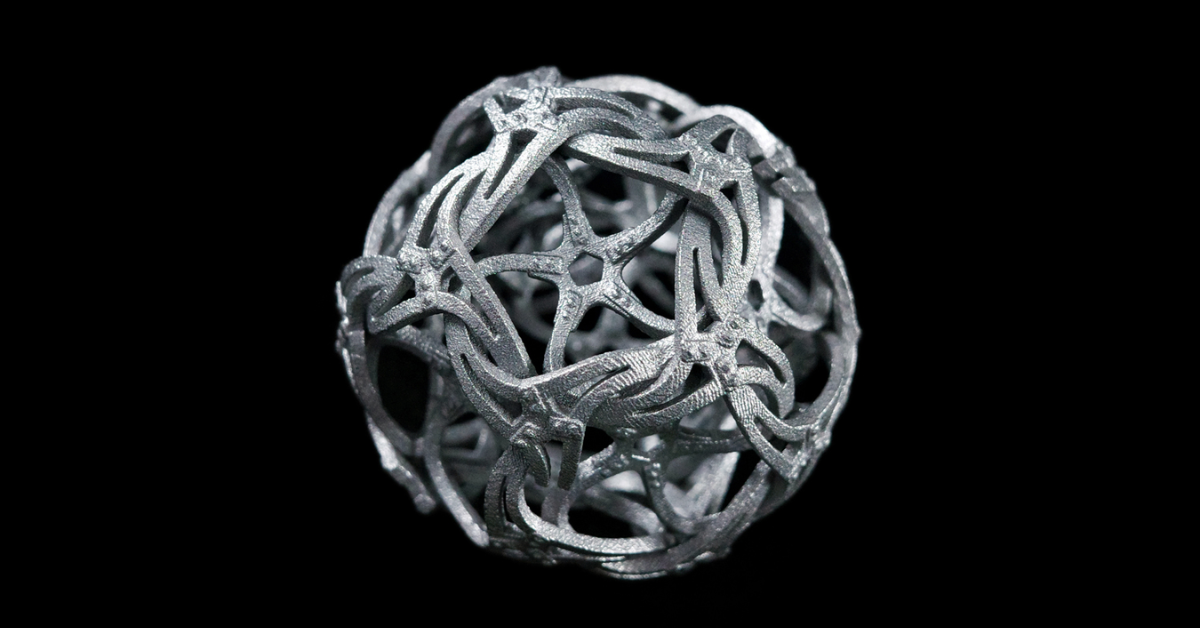

Phun kết dính là gì?

Nguyên lý hoạt động của phun kết dính

Công nghệ phun kết dính vận hành theo một chu trình khép kín, lặp đi lặp lại cho đến khi hoàn thành vật thể. Dưới đây là các bước chi tiết trong quy trình này:

• Trải lớp bột vật liệu: Một thanh gạt hoặc con lăn sẽ phủ một lớp bột mỏng (như cát, kim loại hoặc gốm) lên bề mặt bàn in với độ dày được thiết lập sẵn.

• Phun chất liên kết: Đầu in di chuyển theo trục X-Y và phun các giọt dung dịch liên kết (binder) lên lớp bột tại những vị trí cần tạo hình để gắn kết các hạt bột lại với nhau.

• Hạ bàn in: Sau khi hoàn thành một lớp, bàn in sẽ hạ xuống một khoảng bằng đúng độ dày của lớp in tiếp theo.

• Lặp lại chu kỳ: Quy trình trải bột và phun keo được thực hiện liên tục cho đến khi toàn bộ vật thể được hình thành bên trong khối bột.

• Xử lý hậu kỳ: Vật thể ở trạng thái xanh (độ bền thấp) được lấy ra khỏi khối bột rời, sau đó đưa vào lò nung để thiêu kết hoặc xâm nhập vật liệu khác nhằm đạt độ cứng và độ bền hoàn thiện.

Nguyên lý hoạt động của phun kết dính

Quy trình thực hiện công nghệ phun kết dính

Để quy trình diễn ra trơn tru, máy in cần sự phối hợp nhịp nhàng giữa hệ thống cấp bột và đầu phun kỹ thuật số. Môi trường được kiểm soát chặt chẽ giúp dung dịch liên kết tương tác hoàn hảo với bề mặt bột qua các bước sau:

Trải bột và chuẩn bị lớp nền

Quy trình bắt đầu bằng việc phủ một lớp bột vật liệu mỏng lên bàn in. Một con lăn hoặc thanh gạt chuyên dụng sẽ di chuyển ngang qua bề mặt để đảm bảo lớp bột có độ dày đồng nhất và bề mặt hoàn toàn bằng phẳng. Việc chuẩn bị lớp nền tốt là yếu tố tiên quyết để các lớp in tiếp theo không bị lệch hoặc biến dạng. Để hiểu rõ hơn, bước này bao gồm các yêu cầu kỹ thuật khắt khe sau:

• Kiểm soát độ dày lớp bột: Tùy thuộc vào độ phân giải mong muốn, lớp bột thường có độ dày từ 50 đến 200 micron. Lớp bột càng mỏng, bề mặt sản phẩm càng mịn nhưng thời gian in sẽ kéo dài hơn.

• Độ nén và tính đồng nhất: Con lăn không chỉ trải bột mà còn tạo ra một lực nén nhẹ. Lực nén này giúp các hạt bột nằm khít nhau, hạn chế các khoảng trống không khí, từ đó giúp chất kết dính thẩm thấu đều và tạo ra liên kết bền vững hơn.

• Tác động của bề mặt phẳng: Nếu bề mặt không phẳng tuyệt đối, các giọt chất kết dính từ đầu phun có thể bị lệch tiêu cự khi tiếp xúc với bột, dẫn đến sai số kích thước hoặc gây ra hiện tượng nứt vỡ giữa các lớp vật liệu.

Phun chất kết dính theo từng lớp

Sau khi lớp bột đã sẵn sàng, đầu phun (tương tự như đầu in phun trên giấy) sẽ di chuyển theo tọa độ được lập trình sẵn. Đầu phun này rải các giọt dung dịch kết dính xuống những vị trí cần thiết để gắn kết các hạt bột lại với nhau, tạo thành biên dạng của vật thể tại lớp đó. Dưới đây là các khía cạnh kỹ thuật cụ thể hơn trong giai đoạn này:

• Cơ chế tương tác hóa học: Thay vì sử dụng nguồn nhiệt để làm nóng chảy vật liệu, đầu phun giải phóng một lượng nhỏ chất liên kết lỏng (binder). Chất lỏng này thẩm thấu vào giữa các hạt bột, tạo ra một mạng lưới liên kết hóa học ngay lập tức, giúp cố định hình dáng của chi tiết mà không gây ra hiện tượng co ngót do nhiệt.

• Độ chính xác của đầu phun: Hệ thống đầu phun được điều khiển bởi phần mềm máy tính với độ chính xác cực cao. Kích thước giọt chất kết dính và khoảng cách giữa các giọt được tính toán tỉ mỉ để đảm bảo biên dạng vật thể sắc nét, đặc biệt là tại các vị trí có chi tiết nhỏ hoặc thành mỏng.

• Tốc độ in vượt trội: Điểm mạnh của công nghệ này là đầu phun có thể bao phủ một diện tích lớn trong một lần di chuyển (pass). Điều này giúp rút ngắn thời gian in đáng kể so với các phương pháp in sử dụng tia laser quét qua từng điểm một.

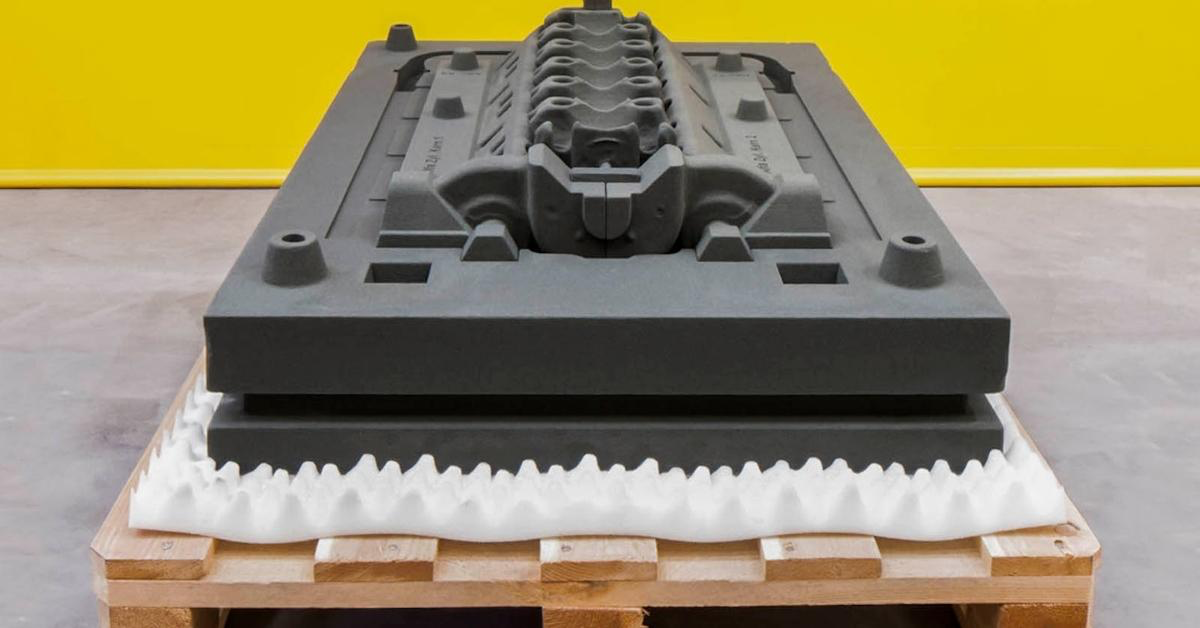

Phun chất kết dính theo từng lớp

Hạ nền và lặp lại cho các lớp tiếp theo

Khi hoàn thành một lớp, bàn in sẽ hạ xuống một khoảng cách rất nhỏ (tương ứng với độ dày của một lớp in). Quy trình trải bột và phun chất kết dính lại tiếp tục lặp lại. Các lớp này sẽ chồng lên nhau và kết dính chặt chẽ cho đến khi toàn bộ vật thể được hình thành bên trong khối bột. Giai đoạn này bao gồm các đặc điểm kỹ thuật quan trọng sau:

• Tính ổn định của trục Z: Bàn in hạ xuống với độ chính xác tính bằng micron để đảm bảo sự tiếp nối hoàn hảo giữa lớp cũ và lớp mới. Bất kỳ sự rung lắc hay sai số nào ở bước này cũng có thể gây ra hiện tượng phân lớp hoặc làm yếu cấu trúc vật thể.

• Cấu trúc hỗ trợ tự nhiên: Một ưu điểm lớn của bước này là phần bột không được phun chất kết dính vẫn nằm nguyên trong thùng in. Lượng bột dư này đóng vai trò như một hệ thống giá đỡ (support) vững chắc, cho phép in các chi tiết có độ vươn (overhang) hoặc rỗng bên trong mà không cần thiết kế thêm cấu trúc chống đỡ tạm thời.

• Sự gắn kết liên tầng: Khi dung dịch kết dính được phun lên lớp bột mới, nó không chỉ liên kết các hạt bột trong cùng một lớp mà còn thấm xuống lớp phía dưới. Điều này tạo ra sự kết dính dọc, đảm bảo vật thể là một khối thống nhất và đồng nhất về đặc tính vật lý.

Hậu xử lý

Vì vật thể sau khi in chỉ mới có hình dáng sơ bộ, nó cần trải qua giai đoạn hậu xử lý để đạt được độ bền cơ học. Tùy vào vật liệu là cát, gốm hay kim loại mà sản phẩm sẽ được đưa vào lò nung để thiêu kết hoặc được thấm thêm các loại nhựa, kim loại khác nhằm tăng độ cứng và độ bóng bề mặt. Giai đoạn này quyết định trực tiếp đến công năng sử dụng cuối cùng của sản phẩm thông qua các kỹ thuật cụ thể:

• Thiêu kết (Sintering): Đối với các mẫu in bằng bột kim loại hoặc gốm, vật thể được đưa vào lò nung ở nhiệt độ cực cao (nhưng dưới điểm nóng chảy). Quá trình này giúp các hạt bột liên kết chặt chẽ với nhau, loại bỏ chất kết dính và tạo ra một khối đặc chắc có độ bền cao.

• Thẩm thấu (Infiltration): Để tăng mật độ và độ cứng, các khoảng trống li ti trong vật thể có thể được lấp đầy bằng một loại vật liệu khác có điểm nóng chảy thấp hơn (như đồng thấm vào thép). Phương pháp này giúp sản phẩm chịu lực tốt hơn và cải thiện tính dẫn điện, dẫn nhiệt.

• Xử lý bề mặt: Sau khi đạt được độ bền cần thiết, sản phẩm có thể tiếp tục được mài bóng, sơn phủ hoặc mạ điện để đạt được vẻ ngoài thẩm mỹ hoặc đáp ứng các yêu cầu kỹ thuật khắt khe trong công nghiệp.

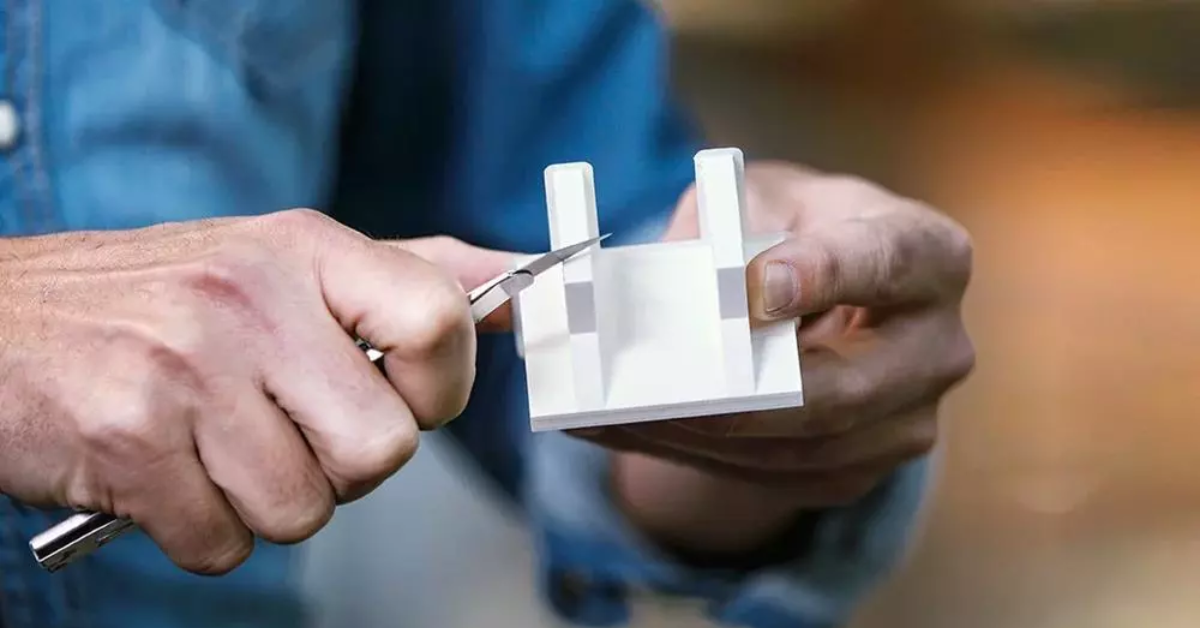

Hậu xử lý

So sánh phun kết dính với các công nghệ in 3D khác

Để hiểu rõ vị thế của phun kết dính (Binder Jetting) trong bản đồ công nghệ sản xuất bồi đắp, chúng ta cần đặt nó lên bàn cân cùng các phương pháp phổ biến như SLM (Nung chảy laser chọn lọc) hay FDM (In sợi nhựa). Điểm khác biệt lớn nhất nằm ở cách thức liên kết vật liệu và hiệu suất sản xuất. Dưới đây là bảng so sánh chi tiết các tiêu chí kỹ thuật cốt lõi:

Ứng dụng thực tế của phun kết dính trong sản xuất

Công nghệ phun kết dính không chỉ là một khái niệm lý thuyết mà đã trở thành trợ thủ đắc lực trong nhiều dây chuyền sản xuất hiện đại. Nhờ khả năng xử lý đa dạng vật liệu và tốc độ vượt trội, công nghệ này đang thay đổi cách chúng ta tạo ra các sản phẩm công nghiệp.

Trong ngành đúc và khuôn mẫu

Đây là lĩnh vực ứng dụng mạnh mẽ nhất của phun kết dính, đặc biệt là với vật liệu cát. Thay vì tốn hàng tuần để tạo ra các khuôn đúc gỗ hoặc kim loại theo cách truyền thống, công nghệ này cho phép in trực tiếp khuôn cát và lõi cát chỉ trong vài giờ.

• Thiết kế phức tạp: Tạo ra được các lõi khuôn rỗng, có đường dẫn nước làm mát phức tạp mà phương pháp đúc truyền thống không thể thực hiện.

• Tối ưu chi phí: Giảm thiểu đáng kể chi phí nhân công và thời gian chờ đợi trong quá trình thử nghiệm sản phẩm mới.

Trong ngành đúc và khuôn mẫu

Thiết bị y tế và các sản phẩm công nghệ cao

Trong ngành y tế, phun kết dính kim loại được sử dụng để sản xuất các dụng cụ phẫu thuật hoặc bộ phận cấy ghép có cấu trúc xốp đặc biệt.

• Tương thích sinh học: Khả năng tạo ra các bề mặt có độ nhám và độ rỗng kiểm soát được giúp xương người tích hợp tốt hơn vào các bộ phận cấy ghép.

• Sản xuất số lượng lớn: Khác với các máy in laser thường chỉ in được vài mẫu một lúc, hệ thống phun kết dính có thể sản xuất hàng trăm linh kiện y tế nhỏ trong một lần vận hành duy nhất, đảm bảo tính kinh tế.

Thiết bị y tế và các sản phẩm công nghệ cao

Ứng dụng trong vật liệu gốm và điện tử

Khả năng làm việc với bột gốm khiến phun kết dính trở thành lựa chọn hàng đầu cho các sản phẩm chịu nhiệt và linh kiện điện tử chuyên dụng.

• Gốm kỹ thuật: Sản xuất các đầu đốt, linh kiện cách điện hoặc các chi tiết chịu mài mòn cao trong môi trường hóa chất.

• Linh kiện điện tử: Công nghệ này cho phép tạo ra các cấu trúc tản nhiệt hoặc vỏ bảo vệ linh kiện với hình dạng tối ưu hóa, giúp tăng hiệu suất hoạt động của các thiết bị điện tử công suất lớn.

Ứng dụng trong vật liệu gốm và điện tử

Công nghệ phun kết dính là gì đã không còn là câu hỏi khó khi chúng ta thấy được những ưu thế vượt trội về tốc độ và chi phí trong sản xuất công nghiệp. Với khả năng xử lý linh hoạt từ kim loại đến cát và gốm, đây chính là giải pháp then chốt để doanh nghiệp tối ưu hóa quy trình chế tạo các chi tiết phức tạp. Hy vọng bài viết đã giúp bạn có cái nhìn toàn diện để đưa ra quyết định đầu tư đúng đắn. Để cập nhật thêm các giải pháp in 3D tiên tiến nhất, hãy tiếp tục đồng hành cùng 3dMaker.
