Point Cloud là gì? Các thành phần và ứng dụng thực tế

Point Cloud không chỉ là một tập hợp dữ liệu 3D đơn thuần; nó là một bản sao kỹ thuật số chính xác đến từng milimet của một vật thể, một tòa nhà, hay thậm chí cả một thành phố. Bài viết này của 3D Maker sẽ đi sâu vào việc giải thích chi tiết Point Cloud là gì, cách nó được tạo ra, những ưu nhược điểm và các ứng dụng thực tiễn đáng kinh ngạc đang thay đổi bộ mặt của nhiều ngành công nghiệp.

1. Point Cloud (Đám mây điểm) là gì?

Để hiểu được sức mạnh của công nghệ này, trước tiên chúng ta cần nắm vững khái niệm cốt lõi của nó.

1.1. Định nghĩa đơn giản

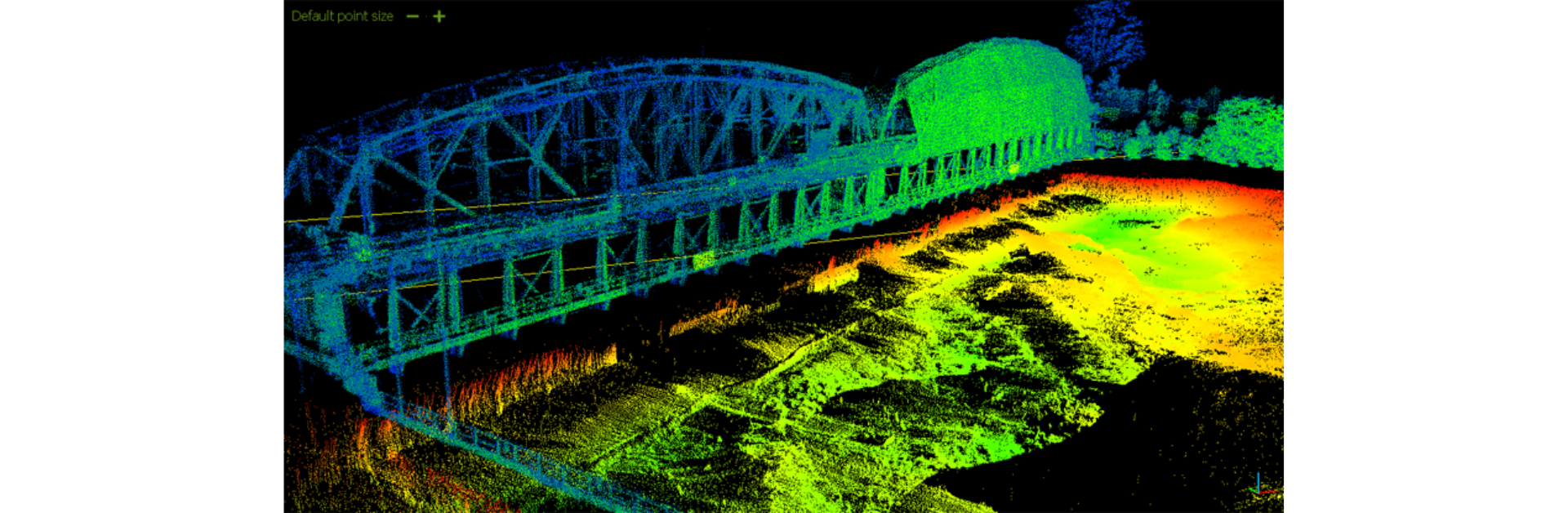

Point Cloud (Đám mây điểm) là gì?

Một cách đơn giản nhất, Point Cloud (Đám mây điểm) là một tập hợp khổng lồ gồm hàng triệu, thậm chí hàng tỷ điểm dữ liệu tồn tại trong không gian ba chiều. Hãy tưởng tượng bạn có thể "đóng băng" một khoảnh khắc của thế giới thực, sau đó rắc lên đó một lớp "cát kỹ thuật số". Mỗi hạt cát sẽ đáp xuống một vị trí chính xác trên bề mặt của mọi vật thể. Khi bạn loại bỏ các vật thể thực đi, những gì còn lại là một đám mây các hạt cát lơ lửng, tái tạo lại hình dạng của thế giới vừa bị đóng băng. Đám mây các hạt cát đó chính là Point Cloud.

Mỗi điểm trong đám mây này không chỉ là một chấm vô tri. Nó là một phép đo chính xác, một tọa độ trong không gian, đại diện cho một điểm duy nhất trên bề mặt của một đối tượng trong thế giới thực. Khi được xem trên máy tính, tập hợp hàng triệu điểm này sẽ hiện lên thành một hình ảnh 3D chi tiết đến kinh ngạc, cho phép chúng ta nhìn, đo đạc và phân tích đối tượng từ mọi góc độ mà không cần phải có mặt tại hiện trường.

1.2. Các thành phần của một điểm (XYZ, RGB...)

Điều làm cho Point Cloud trở nên mạnh mẽ không chỉ là số lượng điểm, mà còn là thông tin phong phú được lưu trữ trong mỗi điểm đó. Một điểm cơ bản nhất trong đám mây điểm chứa đựng các thông tin sau:

• Tọa độ XYZ: Đây là thành phần bắt buộc và quan trọng nhất. Mỗi điểm có một bộ ba giá trị (X, Y, Z) xác định vị trí chính xác của nó trong một hệ tọa độ không gian ba chiều. Chính nhờ bộ dữ liệu này mà chúng ta có thể tái tạo lại hình dạng và kích thước của đối tượng được quét.

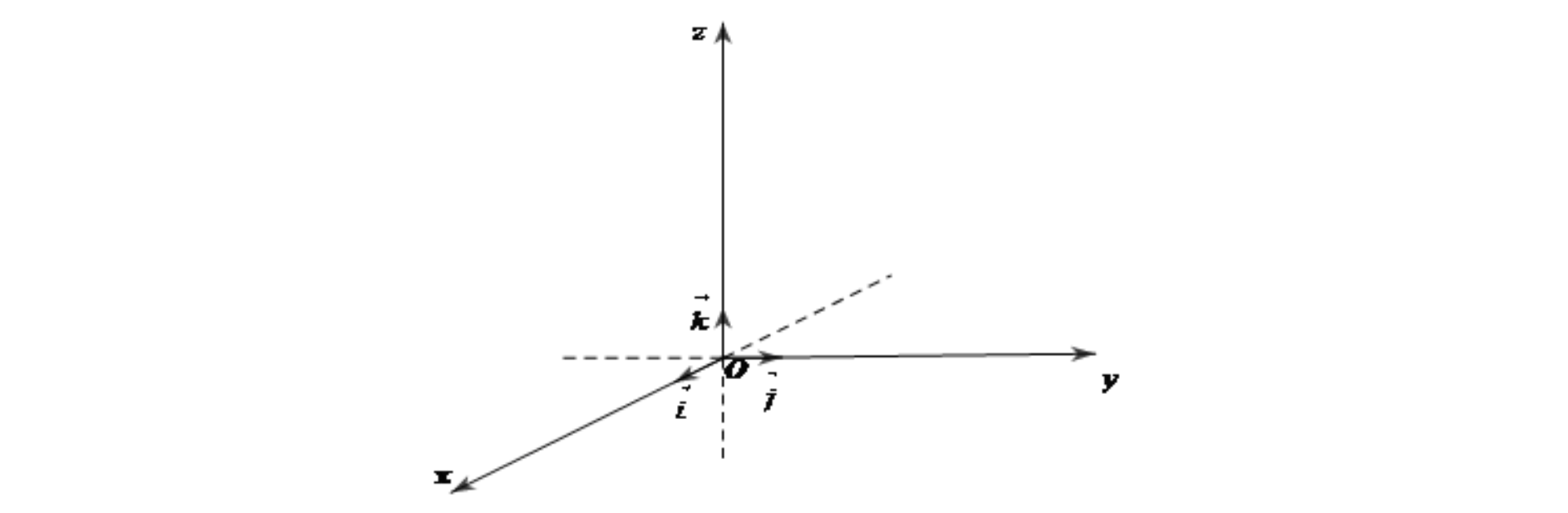

Tọa độ XYZ

• Màu sắc RGB: Hầu hết các hệ thống quét 3D hiện đại đều có khả năng ghi lại thông tin màu sắc. Mỗi điểm sẽ được gán thêm một bộ ba giá trị (R, G, B - Đỏ, Xanh lục, Xanh lam) tương ứng với màu sắc thực tế của bề mặt tại điểm đó. Điều này giúp tạo ra một đám mây điểm có màu sắc chân thực, mang lại một bản sao kỹ thuật số sống động và dễ nhận biết hơn nhiều.

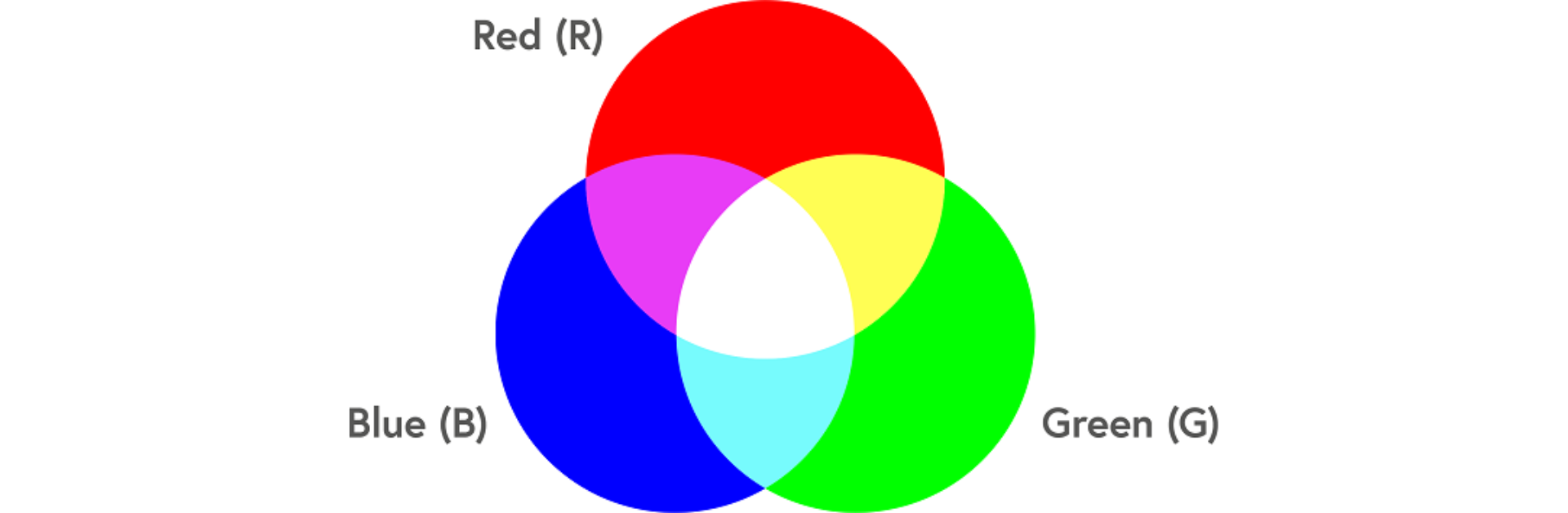

Màu sắc RGB

• Cường độ (Intensity): Khi sử dụng công nghệ quét laser, máy quét còn có thể ghi lại giá trị cường độ của tia laser phản xạ lại từ bề mặt. Giá trị này phụ thuộc vào khả năng phản xạ của vật liệu. Ví dụ, một vạch kẻ đường màu trắng sẽ có cường độ phản xạ cao hơn nhiều so với mặt đường nhựa màu đen. Thông tin này rất hữu ích trong việc phân loại và nhận dạng các đối tượng khác nhau trong đám mây điểm, ngay cả khi không có dữ liệu màu RGB.

Cường độ (Intensity)

Ngoài ra, một số hệ thống chuyên dụng còn có thể gán thêm các thuộc tính khác cho mỗi điểm, chẳng hạn như phân loại (mặt đất, tòa nhà, thảm thực vật) hoặc dấu thời gian.

2. Point Cloud được tạo ra như thế nào?

Một đám mây điểm không tự nhiên sinh ra. Nó là kết quả của các công nghệ quét 3D tiên tiến, được chia thành hai phương pháp chính: phương pháp chủ động (quét laser) và phương pháp bị động (đo ảnh).

2.1. Quét Laser 3D & LiDAR

Quét Laser 3D & LiDAR

Đây là phương pháp phổ biến và chính xác nhất để tạo ra Point Cloud. Công nghệ này hoạt động dựa trên nguyên lý chủ động phát ra tín hiệu và đo đạc sự phản hồi của nó. Một máy quét Laser 3D, hay còn gọi là hệ thống LiDAR (Light Detection and Ranging), sẽ phát ra hàng triệu xung laser mỗi giây theo mọi hướng.

Khi một xung laser chạm vào một bề mặt (ví dụ như bức tường của một tòa nhà), nó sẽ phản xạ ngược trở lại máy quét. Cảm biến của máy quét sẽ ghi nhận thời gian chính xác từ lúc xung được phát đi cho đến lúc nhận lại tín hiệu phản hồi. Dựa vào tốc độ không đổi của ánh sáng, máy có thể tính toán ra khoảng cách từ máy quét đến điểm đó với độ chính xác đến từng milimet.

Bằng cách lặp lại quá trình này hàng triệu lần trong khi xoay, máy quét sẽ tạo ra một bản đồ 3D chi tiết của toàn bộ môi trường xung quanh nó dưới dạng một đám mây điểm dày đặc. Các máy quét laser mặt đất (Terrestrial Laser Scanners - TLS) thường được đặt cố định trên một chân máy để quét nội thất hoặc ngoại thất công trình, trong khi hệ thống LiDAR di động có thể được gắn trên ô tô, máy bay không người lái (drone) hoặc máy bay để khảo sát các khu vực rộng lớn như đường cao tốc hay một khu rừng.

2.2. Đo ảnh (Photogrammetry)

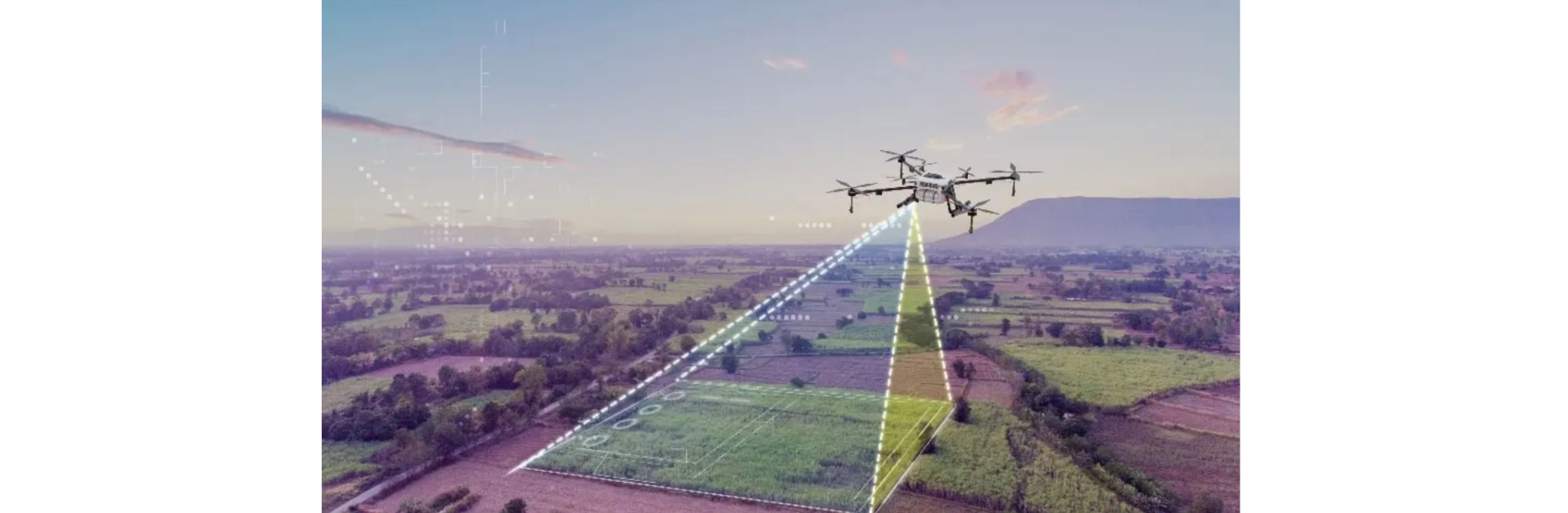

Đo ảnh (Photogrammetry)

Trái ngược với LiDAR, đo ảnh là một phương pháp bị động, không phát ra bất kỳ tín hiệu nào mà chỉ dựa vào việc ghi nhận ánh sáng sẵn có trong môi trường. Về cơ bản, công nghệ này hoạt động bằng cách chụp rất nhiều bức ảnh chồng lấn lên nhau của một đối tượng hoặc một khu vực từ nhiều góc độ khác nhau.

Sau đó, một phần mềm chuyên dụng sẽ phân tích tất cả các bức ảnh này. Nó sẽ tự động xác định các điểm chung xuất hiện trong nhiều bức ảnh (ví dụ: một góc cửa sổ, một viên gạch đặc biệt). Dựa vào sự dịch chuyển vị trí của các điểm chung này qua các bức ảnh khác nhau (một hiện tượng gọi là thị sai - parallax), và biết được vị trí của máy ảnh lúc chụp, phần mềm sẽ sử dụng các thuật toán tam giác đạc để tính toán ra tọa độ 3D của hàng triệu điểm trên bề mặt đối tượng.

Vì dữ liệu được lấy từ ảnh chụp, phương pháp này tự động ghi lại màu sắc và kết cấu bề mặt một cách rất chân thực. Công nghệ đo ảnh ngày càng trở nên phổ biến vì chi phí đầu vào thấp hơn (chỉ cần một máy ảnh tốt hoặc một chiếc drone) và quy trình thực hiện linh hoạt hơn.

3. Ưu và nhược điểm của Point Cloud

Mặc dù là một công nghệ đầy sức mạnh, Point Cloud cũng có những ưu điểm và thách thức riêng.

3.1. Ưu điểm

Ưu điểm lớn nhất của Point Cloud chính là độ chính xác và mức độ chi tiết cực kỳ cao. Các hệ thống quét laser có thể ghi lại dữ liệu với sai số chỉ vài milimet, tạo ra một bản sao kỹ thuật số gần như hoàn hảo của hiện trạng thực tế. Mức độ chi tiết này cho phép các kỹ sư, kiến trúc sư thực hiện các phép đo phức tạp và phát hiện những sai lệch nhỏ nhất mà các phương pháp đo đạc thủ công không thể làm được.

Một lợi thế quan trọng khác là tốc độ và tính toàn diện trong việc thu thập dữ liệu. Thay vì phải mất hàng ngày hoặc hàng tuần để đo đạc thủ công một công trình phức tạp, một máy quét laser có thể hoàn thành công việc chỉ trong vài giờ và ghi lại mọi thứ nó "nhìn" thấy.

Kết quả là một bộ dữ liệu toàn diện, không bỏ sót chi tiết nào, giúp giảm thiểu rủi ro phải quay lại hiện trường để đo đạc bổ sung. Hơn nữa, đây là một phương pháp đo đạc không tiếp xúc, cho phép khảo sát các khu vực nguy hiểm, khó tiếp cận hoặc các di tích lịch sử nhạy cảm mà không cần phải chạm vào hay làm ảnh hưởng đến đối tượng.

3.2. Nhược điểm

Thách thức chính của Point Cloud là dung lượng tệp tin khổng lồ. Một dự án quét duy nhất có thể dễ dàng tạo ra hàng chục, thậm chí hàng trăm gigabyte dữ liệu. Điều này đòi hỏi các hệ thống máy tính có cấu hình rất mạnh với nhiều RAM và card đồ họa chuyên dụng để có thể xử lý, hiển thị và làm việc với các tệp tin này. Việc lưu trữ và truyền tải dữ liệu lớn như vậy cũng là một vấn đề cần cân nhắc.

Một nhược điểm cố hữu khác là Point Cloud thiếu thông tin về cấu trúc liên kết (topology). Về bản chất, nó chỉ là một bộ sưu tập các điểm riêng lẻ, lơ lửng. Máy tính không "hiểu" được điểm nào nằm cạnh điểm nào để tạo thành một bề mặt, hay nhóm điểm nào tạo thành một bức tường, một cái bàn.

Để trở nên hữu ích cho việc thiết kế hay mô phỏng, đám mây điểm cần phải trải qua các bước xử lý phức tạp như lọc nhiễu, phân đoạn và tái tạo bề mặt (meshing) để chuyển đổi thành các mô hình 3D có cấu trúc (như mô hình lưới tam giác hoặc mô hình khối rắn). Cuối cùng, chi phí đầu tư cho các thiết bị quét laser 3D chuyên nghiệp và phần mềm xử lý vẫn còn khá cao, là một rào cản đối với các cá nhân hoặc công ty nhỏ.

4. Ứng dụng thực tế của Point Cloud

Bất chấp những thách thức, các ứng dụng của Point Cloud đang ngày càng mở rộng và tạo ra những giá trị to lớn trong nhiều ngành công nghiệp.

4.1. Trong Xây dựng và Kiến trúc (BIM, kiểm tra thi công)

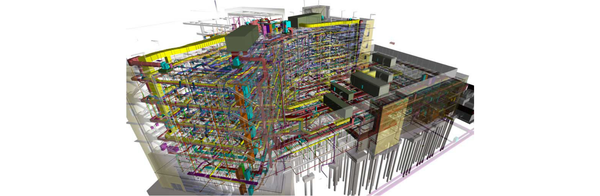

Ứng dụng Point Cloud trong Xây dựng và Kiến trúc (BIM, kiểm tra thi công)

Trong lĩnh vực Xây dựng và Kiến trúc (AEC), Point Cloud là nền tảng của quy trình "Scan-to-BIM". Các công trình hiện hữu được quét để tạo ra một đám mây điểm chính xác về hiện trạng. Sau đó, đám mây điểm này được nhập vào các phần mềm thiết kế như Autodesk Revit, ArchiCAD để làm nền, giúp các kiến trúc sư và kỹ sư tạo ra mô hình thông tin công trình (BIM) một cách chính xác. Điều này cực kỳ quan trọng đối với các dự án cải tạo, nơi mà bản vẽ cũ thường không còn chính xác.

Ngoài ra, Point Cloud còn được dùng để kiểm tra chất lượng và tiến độ thi công. Bằng cách quét công trình ở các giai đoạn khác nhau và so sánh đám mây điểm thu được với mô hình BIM thiết kế, các nhà quản lý dự án có thể nhanh chóng phát hiện các sai lệch so với thiết kế, kiểm tra độ phẳng của sàn, độ thẳng đứng của tường và phát hiện các xung đột tiềm ẩn giữa các hệ thống cơ điện.

4.2. Trong Đo đạc và Bản đồ (khảo sát địa hình)

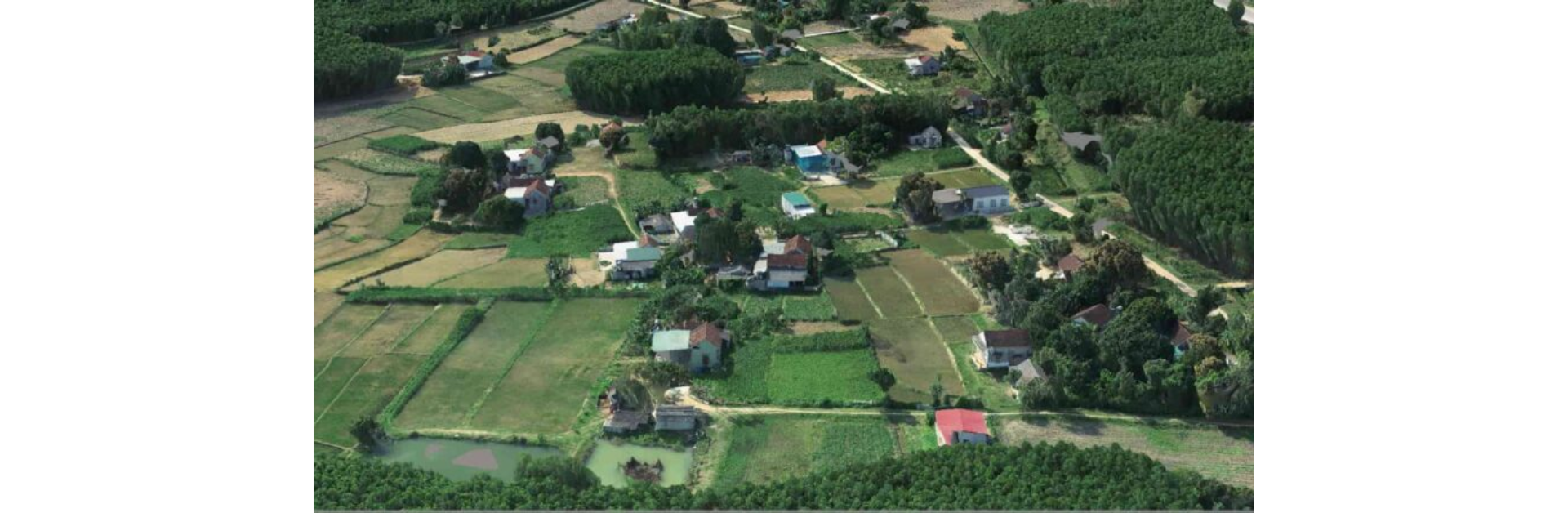

Ứng Point Cloud trong Đo đạc và Bản đồ (khảo sát địa hình)

Đây là một trong những ứng dụng truyền thống và mạnh mẽ nhất của công nghệ LiDAR. Các hệ thống LiDAR gắn trên máy bay có thể quét các khu vực rộng lớn để tạo ra các mô hình số độ cao (DEM) và mô hình số bề mặt (DSM) với độ phân giải cao. Dữ liệu này là vô giá cho việc lập bản đồ địa hình, quy hoạch đô thị, mô hình hóa lũ lụt, quản lý tài nguyên rừng (bằng cách đo chiều cao và mật độ cây cối), và thiết kế các công trình hạ tầng như đường cao tốc, đường sắt.

4.3. Trong Giải trí (game, phim ảnh)

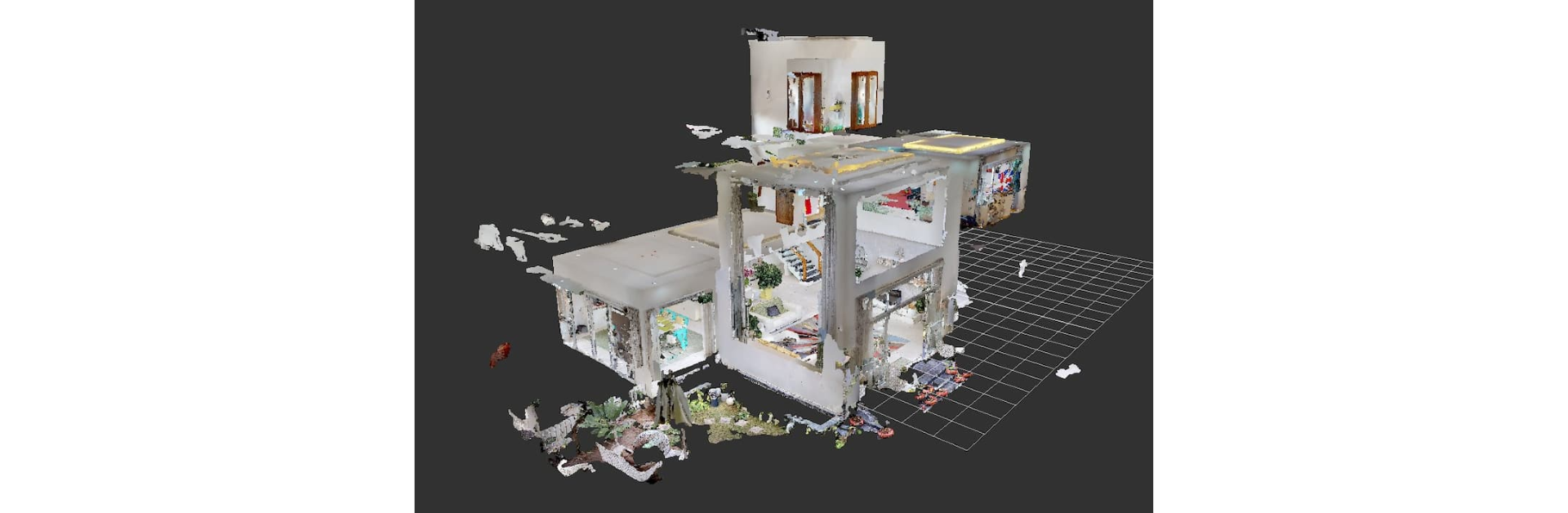

Ứng Point Cloud trong Giải trí (game, phim ảnh)

Ngành công nghiệp giải trí đang tận dụng Point Cloud để tạo ra những trải nghiệm hình ảnh chân thực đến kinh ngạc. Các địa điểm có thật, các công trình kiến trúc phức tạp hoặc thậm chí cả diễn viên đều được quét 3D để tạo ra các tài sản kỹ thuật số (digital assets) cho phim ảnh và trò chơi điện tử.

Thay vì phải mất hàng ngàn giờ để các nghệ sĩ 3D dựng lại một thành phố từ đầu, các nhà sản xuất có thể quét nó và sử dụng đám mây điểm làm cơ sở để xây dựng thế giới ảo. Kỹ thuật này không chỉ tiết kiệm thời gian mà còn mang lại một mức độ chân thực mà khó có thể đạt được bằng phương pháp thủ công.

Qua bài phân tích chi tiết này, hy vọng bạn đã có một câu trả lời toàn diện cho câu hỏi Point Cloud là gì. Nó không chỉ là một đám mây các điểm dữ liệu, mà là một cây cầu mạnh mẽ kết nối thế giới thực và thế giới kỹ thuật số.

Bằng cách cho phép chúng ta ghi lại thực tại với độ chính xác chưa từng có, Point Cloud đang mở ra những khả năng mới trong việc thiết kế, xây dựng, quản lý và cả giải trí. Mặc dù vẫn còn những thách thức về chi phí và xử lý dữ liệu, nhưng với sự phát triển không ngừng của công nghệ, Point Cloud chắc chắn sẽ ngày càng trở nên phổ biến và đóng vai trò trung tâm trong cuộc cách mạng công nghiệp 4.0.
