Quy trình in 3D chi tiết từ thiết kế đến hoàn thiện sản phẩm

Quy trình in 3D là bước then chốt giúp biến ý tưởng thiết kế số thành sản phẩm thực tế một cách nhanh chóng và chính xác. Hiểu rõ từng giai đoạn từ thiết kế, chuẩn bị file đến in và hoàn thiện sẽ giúp bạn tối ưu hiệu quả sản xuất và chất lượng sản phẩm. Bài viết này 3DMaker sẽ cung cấp cái nhìn chi tiết về quy trình in 3D, giúp bạn nắm bắt toàn bộ các bước quan trọng để ứng dụng công nghệ này hiệu quả nhất.

1. Giới thiệu chung về quy trình in 3D

Công nghệ in 3D là quá trình tạo ra vật thể ba chiều từ dữ liệu thiết kế số bằng cách đắp từng lớp vật liệu mỏng chồng lên nhau, giúp chuyển đổi mô hình kỹ thuật số thành sản phẩm thực tế một cách nhanh chóng và chính xác. Vật liệu sử dụng trong in 3D rất đa dạng, bao gồm nhựa, kim loại, bột gốm, thậm chí bê tông, phù hợp với nhiều lĩnh vực như công nghiệp, y tế, kiến trúc và giáo dục.

Giới thiệu về quy trình in 3D

Quy trình in 3D bao gồm các bước chính như thiết kế mô hình 3D, chuyển đổi file sang định dạng chuẩn, cắt lớp và in từng lớp vật liệu, cuối cùng là xử lý hậu kỳ để hoàn thiện sản phẩm. Nhờ cách thức sản xuất đắp dần này, in 3D mang lại sự linh hoạt trong thiết kế, tiết kiệm vật liệu và thời gian so với phương pháp truyền thống.

2. So sánh quy trình in 3D với phương pháp sản xuất truyền thống

Phương pháp in 3D mang lại nhiều lợi ích vượt trội so với phương pháp sản xuất truyền thống. Dưới đây là bảng so sánh chi tiết giúp bạn dễ dàng nhận thấy sự khác biệt giữa hai công nghệ này:

3. Các bước chính trong quy trình in 3D

Quy trình in 3D là chuỗi các bước liên tục và chặt chẽ, giúp chuyển đổi ý tưởng thiết kế số thành sản phẩm vật lý có độ chính xác cao. Mỗi bước đều đóng vai trò quan trọng để đảm bảo chất lượng và hiệu quả của sản phẩm cuối cùng. Dưới đây là phân tích chi tiết từng bước trong quy trình in 3D phổ biến hiện nay.

3.1 Thiết kế mô hình 3D (CAD Model Creation)

Bước đầu tiên và cũng là nền tảng quan trọng nhất trong quy trình in 3D là tạo ra mô hình 3D bằng phần mềm thiết kế chuyên dụng như SolidWorks, AutoCAD, Blender, Fusion 360 hoặc các phần mềm chuyên ngành khác. Mô hình CAD phải thể hiện đầy đủ kích thước, hình dạng, kết cấu và các chi tiết kỹ thuật cần thiết của sản phẩm. Việc thiết kế chính xác ngay từ đầu giúp giảm thiểu lỗi trong quá trình in, đồng thời tiết kiệm thời gian và chi phí chỉnh sửa sau này. Ngoài ra, người thiết kế cần lưu ý đến các yếu tố kỹ thuật như độ dày thành, chi tiết nhỏ và các phần cần hỗ trợ để đảm bảo sản phẩm sau in có thể đạt chất lượng tối ưu.

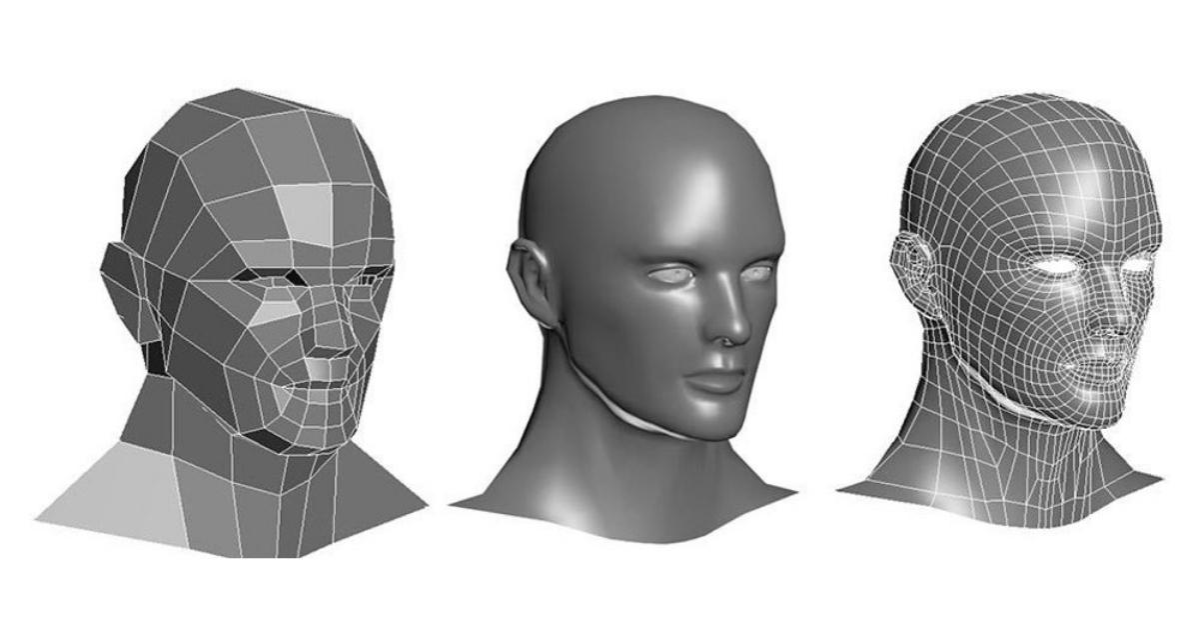

Thiết kế mô hình in 3D

Đối với những bạn không chuyên về thiết kế hoặc không muốn mất nhiều thời gian để học các phần mềm CAD phức tạp, có thể lựa chọn thuê các freelancer thiết kế theo ý tưởng riêng. Chi phí thuê thiết kế không quá cao và thường phụ thuộc vào mức độ chi tiết của mô hình.

Ngoài ra, bạn cũng có thể tìm mua hoặc tải miễn phí các mẫu mô hình 3D có sẵn trên mạng từ các kho dữ liệu uy tín. Đây là giải pháp nhanh chóng và tiết kiệm nếu sản phẩm của bạn không yêu cầu thiết kế riêng biệt hoặc chỉ cần chỉnh sửa nhẹ nhàng trên mẫu có sẵn. Tham khảo bài viết: Top 6 trang web tải file in 3D miễn phí

3.2 Chuyển đổi file sang định dạng STL

Sau khi hoàn thiện mô hình 3D, bước tiếp theo là chuyển đổi file thiết kế sang định dạng STL (Standard Tessellation Language) – định dạng chuẩn được sử dụng rộng rãi trong ngành in 3D. File STL mô tả bề mặt của mô hình bằng các tam giác nhỏ liên kết với nhau, giúp máy in hiểu và tái tạo chính xác hình dạng sản phẩm. Đây là bước quan trọng để đảm bảo dữ liệu thiết kế được đồng nhất và tương thích với các máy in 3D khác nhau.

Định dạng STL phổ biến

Tuy nhiên, do cấu trúc file STL dùng các mặt tam giác để mô phỏng bề mặt cong, nên độ chính xác của mô hình phụ thuộc vào số lượng tam giác được sử dụng. Nếu số lượng tam giác quá ít, các đường cong sẽ bị thô, dẫn đến bề mặt sản phẩm in ra không mịn. Ngược lại, nếu số lượng tam giác quá nhiều sẽ làm tăng dung lượng file, gây khó khăn trong việc xử lý và làm chậm quá trình cắt lớp (slicing). Vì vậy, người thiết kế cần cân nhắc kỹ lưỡng để cân bằng giữa độ chính xác và dung lượng file khi xuất file STL.

3.3 Cắt lớp và chuẩn bị file in

File STL sau khi được kiểm tra sẽ được nhập vào phần mềm slicing như Ultimaker Cura, PrusaSlicer, Simplify3D hoặc phần mềm chuyên dụng đi kèm máy in để chia mô hình thành các lớp mỏng theo trục Z. Đây là bước then chốt giúp máy in hiểu cách di chuyển đầu in và lượng vật liệu cần đắp cho từng lớp, từ đó tạo ra sản phẩm chính xác theo thiết kế.

Phần mềm slicing cho phép người dùng tùy chỉnh nhiều thông số kỹ thuật quan trọng như:

• Độ dày lớp (layer height): Quyết định độ mịn và chi tiết của sản phẩm. Lớp càng mỏng thì chi tiết càng sắc nét nhưng thời gian in sẽ lâu hơn.

• Tốc độ in: Ảnh hưởng đến chất lượng bề mặt và độ bền của sản phẩm.

• Nhiệt độ đầu in và bàn in: Phù hợp với loại vật liệu sử dụng để đảm bảo vật liệu được nung chảy và bám dính tốt.

• Mật độ điền (infill): Tỷ lệ vật liệu bên trong sản phẩm, ảnh hưởng đến trọng lượng và độ cứng.

• Cấu trúc hỗ trợ (support structures): Cần thiết cho các chi tiết nhô ra hoặc có góc nghiêng lớn để tránh bị sập hoặc biến dạng trong quá trình in.

Sau khi thiết lập xong các thông số, phần mềm slicing sẽ xuất ra file G-code – ngôn ngữ điều khiển máy in 3D, chứa các lệnh chi tiết về chuyển động đầu in, lượng vật liệu đắp, tốc độ và nhiệt độ trong suốt quá trình in.

3.4 Tiến hành in 3D

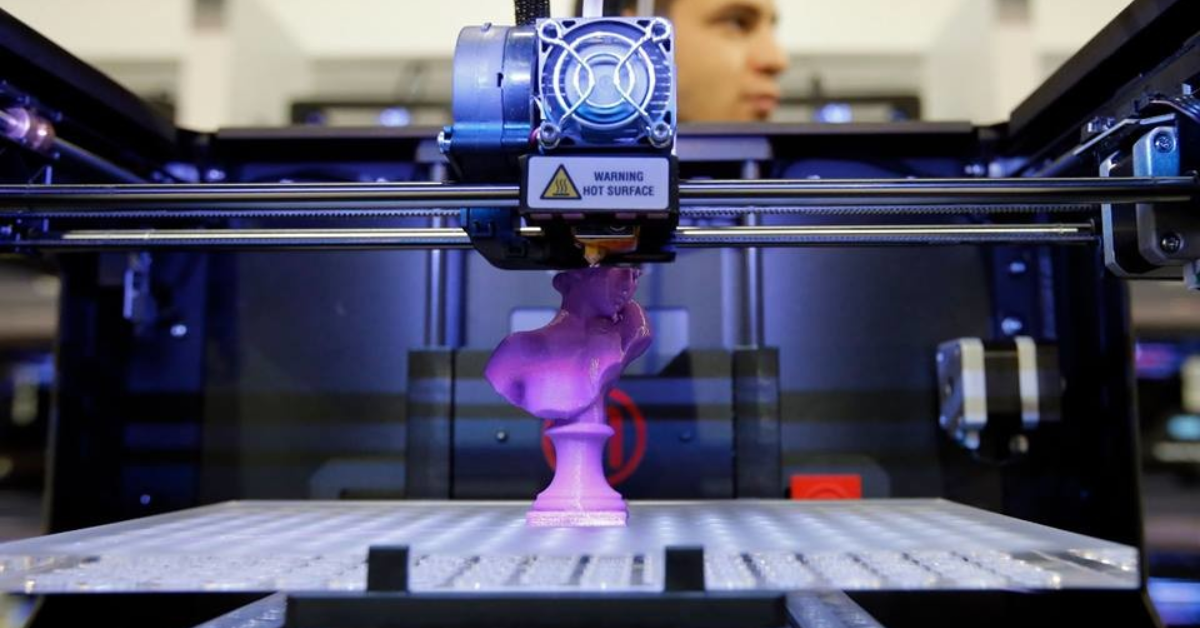

Khi file G-code được tải vào máy in, quá trình in sẽ bắt đầu. Máy in 3D sẽ lần lượt đắp từng lớp vật liệu theo đúng thiết kế, từ lớp dưới cùng lên trên cùng. Quá trình này thường diễn ra tự động, tuy nhiên người vận hành cần giám sát để đảm bảo máy hoạt động ổn định, vật liệu được cấp đầy đủ và không xảy ra lỗi như tắc đầu phun, lệch lớp hoặc bong tách vật liệu. Thời gian in phụ thuộc vào kích thước, độ phức tạp của sản phẩm và công nghệ in được sử dụng, có thể kéo dài từ vài phút đến vài ngày.

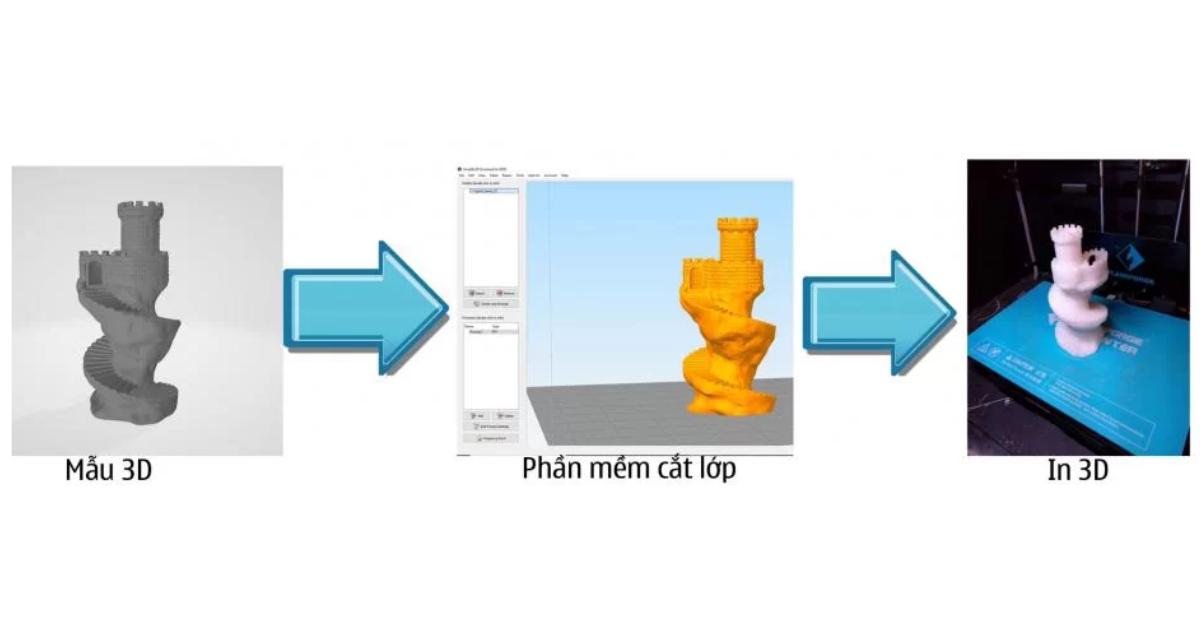

Quy trình in 3D

3.5 Xử lý hậu kỳ và hoàn thiện sản phẩm

Sau khi in xong, sản phẩm thường chưa hoàn thiện ngay mà cần trải qua bước xử lý hậu kỳ để nâng cao tính thẩm mỹ và chức năng sử dụng. Các công đoạn phổ biến bao gồm loại bỏ các phần hỗ trợ (support), làm sạch bề mặt, mài nhẵn, đánh bóng, sơn phủ hoặc phủ lớp bảo vệ. Một số sản phẩm đặc biệt có thể cần xử lý nhiệt hoặc ngâm trong dung dịch hóa chất để tăng cường độ bền và tính cơ lý. Quá trình hậu kỳ này quyết định rất lớn đến chất lượng cuối cùng của sản phẩm, vì vậy cần được thực hiện cẩn thận và đúng kỹ thuật.

Xử lý hậu kỳ sau khi in 3D

4. Các lưu ý quan trọng trong quy trình in 3D

Để đảm bảo quá trình in 3D diễn ra suôn sẻ và sản phẩm cuối cùng đạt chất lượng tốt nhất, bạn cần lưu ý một số điểm quan trọng trong từng giai đoạn của quy trình. Việc chuẩn bị kỹ lưỡng và theo dõi sát sao sẽ giúp giảm thiểu lỗi, tiết kiệm thời gian và chi phí sản xuất.

• Kiểm tra kỹ mô hình trước khi in: Đảm bảo không có lỗi thiết kế, tường quá mỏng hoặc chi tiết quá nhỏ gây khó khăn cho máy in.

• Tối ưu hóa hướng đặt mô hình: Hướng đặt hợp lý giúp tăng độ bền, giảm thời gian in và tiết kiệm vật liệu.

• Chọn vật liệu phù hợp: Mỗi loại vật liệu có đặc tính riêng về độ bền, độ dẻo, khả năng chịu nhiệt... cần lựa chọn đúng với mục đích sử dụng sản phẩm.

• Theo dõi quá trình in: Kịp thời phát hiện và xử lý các sự cố như tắc đầu in, lệch lớp, thiếu vật liệu.

• Xử lý hậu kỳ đúng quy trình: Đảm bảo sản phẩm đạt chất lượng tốt nhất về cả hình thức lẫn tính năng sử dụng.

Kết luận

Quy trình in 3D là chuỗi các bước quan trọng giúp biến ý tưởng thiết kế số thành sản phẩm vật lý với độ chính xác cao và hiệu quả vượt trội so với phương pháp truyền thống. Việc hiểu rõ và thực hiện đúng từng giai đoạn từ thiết kế, chuyển đổi file, cắt lớp, in đến xử lý hậu kỳ sẽ giúp tối ưu chất lượng sản phẩm và tiết kiệm thời gian, chi phí. Với sự phát triển không ngừng của công nghệ và vật liệu, in 3D đang mở ra nhiều cơ hội mới cho sản xuất sáng tạo và cá nhân hóa trong nhiều ngành công nghiệp hiện nay.
