Scan 3D Là Gì? Các Công Nghệ Quét 3D Phổ Biến & Ứng Dụng Thực Tế

Scan 3D là gì? Thực chất đây là quá trình thu thập dữ liệu về hình dạng của vật thể thật để chuyển đổi thành mô hình kỹ thuật số ba chiều trên máy tính. Công nghệ này cho phép bạn sao chép vật mẫu nhanh chóng mà không cần đo đạc thủ công tốn nhiều thời gian. Trong bài viết này, cùng 3DMaker tìm hiểu sâu hơn về nguyên lý hoạt động và các ứng dụng thực tế mà kỹ thuật này mang lại.

Công nghệ scan 3D là gì?

Công nghệ Scan 3D (hay quét 3D) là phương pháp sử dụng thiết bị chuyên dụng để thu thập dữ liệu hình dáng và kích thước của vật thể thực tế, sau đó chuyển đổi thành mô hình kỹ thuật số trên máy tính.

Thay vì đo đạc thủ công mất thời gian, Scan 3D ghi lại biên dạng bề mặt với độ chính xác cực cao (sai số tính bằng micron). Đây là giải pháp cốt lõi để phục vụ cho thiết kế ngược (Reverse Engineering), kiểm tra chất lượng sản phẩm (QC) và số hóa dữ liệu lưu trữ.

Việc số hóa đối tượng giúp kỹ sư chỉnh sửa mô hình ngay trên phần mềm, hạn chế tối đa việc phải chế tạo mẫu thử nhiều lần. Quy trình này giúp tối ưu chi phí sản xuất và đảm bảo sản phẩm thực tế khớp chính xác với các thông số thiết kế ban đầu.

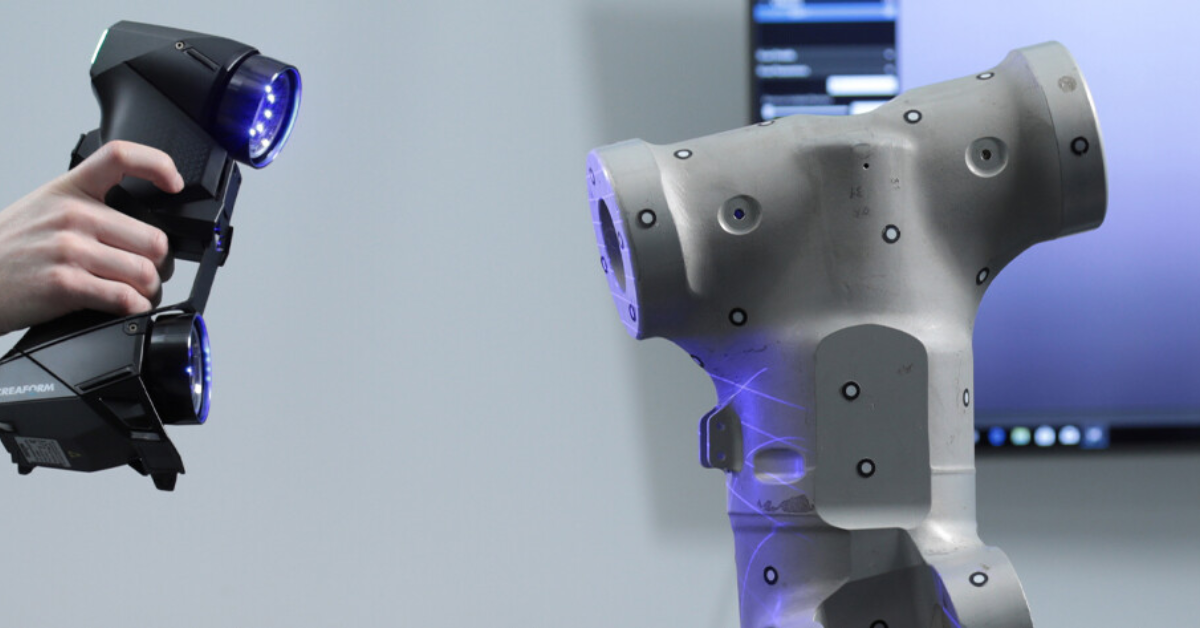

Công nghệ scan 3D là gì?

Các công nghệ Scan 3D phổ biến và nguyên lý hoạt động

Trên thị trường hiện nay có nhiều loại thiết bị quét khác nhau, mỗi loại hoạt động dựa trên một nguyên lý vật lý riêng biệt. Để giúp bạn dễ dàng lựa chọn thiết bị phù hợp, chúng ta sẽ phân tích chi tiết ba công nghệ phổ biến nhất ngay dưới đây.

Công nghệ quét 3D sử dụng tia Laser

Đây là phương pháp sử dụng chùm tia laser chiếu trực tiếp lên bề mặt vật thể để đo đạc khoảng cách và hình dạng. Camera trên máy quét ghi lại sự biến dạng của tia laser khi chạm vào các bề mặt lồi lõm, từ đó tính toán tọa độ không gian chính xác.

Công nghệ này phổ biến trong cơ khí chính xác vì hoạt động ổn định, cho phép quét chi tiết máy móc, khuôn mẫu với độ sắc nét cao. Tuy nhiên, với bề mặt quá bóng hoặc trong suốt, cần xịt phủ bề mặt trước khi quét để tránh tán xạ tia laser.

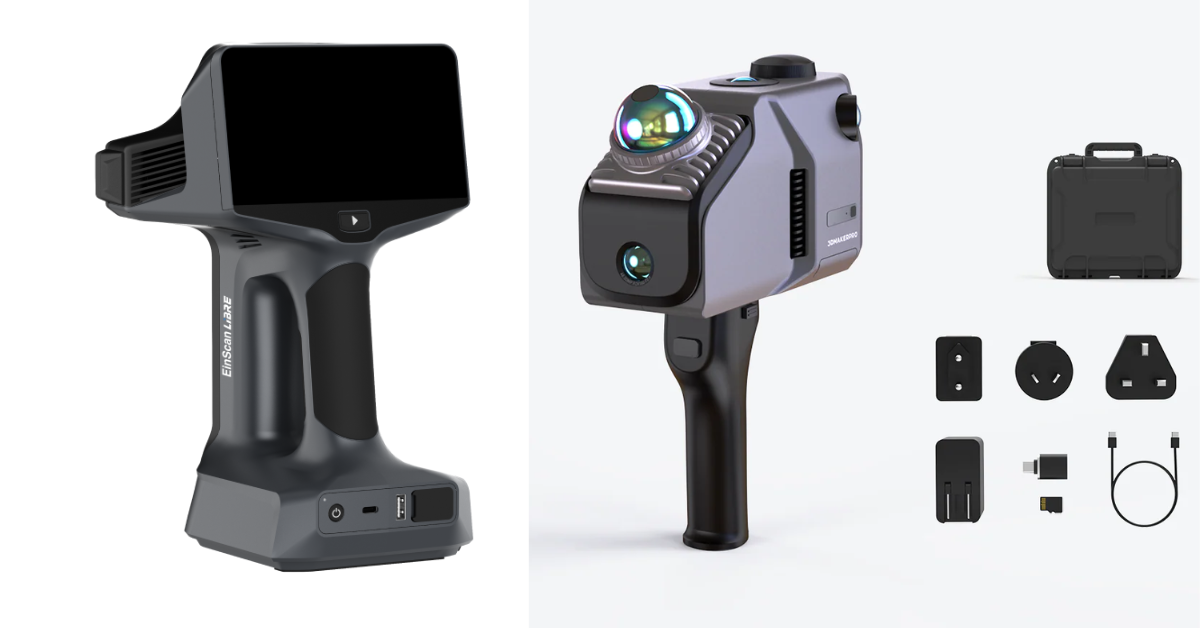

Công nghệ quét 3D sử dụng tia Laser

Công nghệ quét 3D sử dụng ánh sáng cấu trúc (Structured Light)

Nguyên lý hoạt động là máy chiếu một loạt các vân sáng hoặc lưới hình học lên vật thể. Camera chụp lại hình ảnh các vân sáng bị biến dạng do độ cong của bề mặt, sau đó phần mềm phân tích để tái tạo lại hình dáng 3D.

Công nghệ ánh sáng cấu trúc có ưu điểm là tốc độ quét rất nhanh và độ phân giải cao, thường dùng để quét khuôn mặt hoặc vật thể nhiều chi tiết nhỏ. Nhược điểm là dễ bị ảnh hưởng bởi ánh sáng môi trường mạnh, nên hoạt động tốt nhất trong nhà.

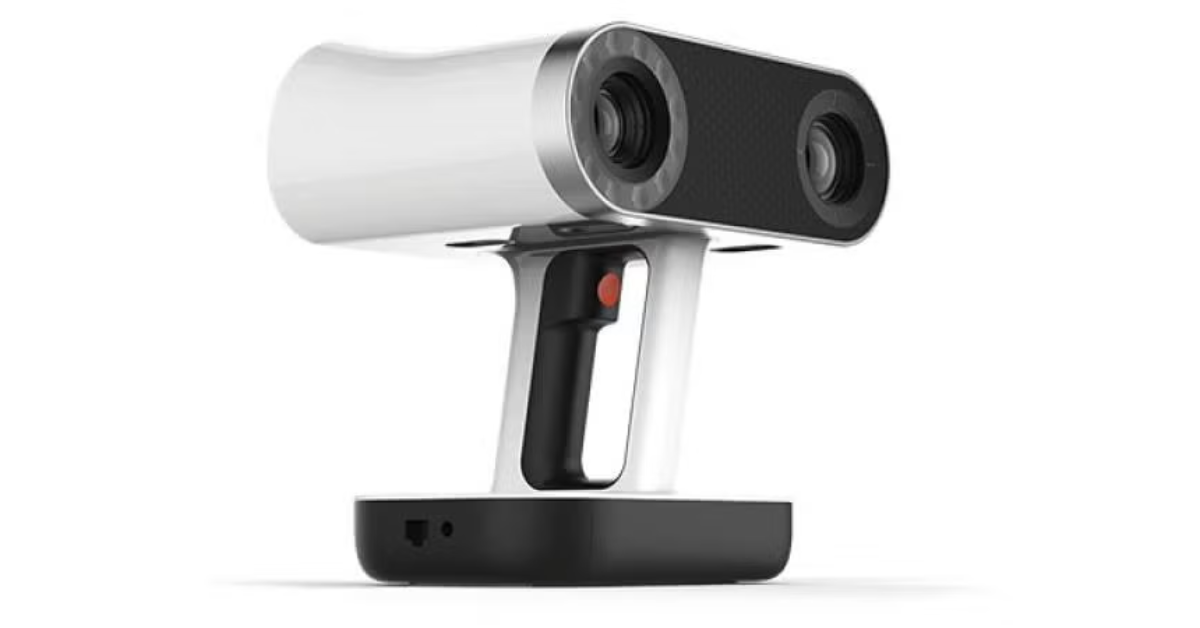

Công nghệ quét 3D sử dụng ánh sáng cấu trúc (Structured Light)

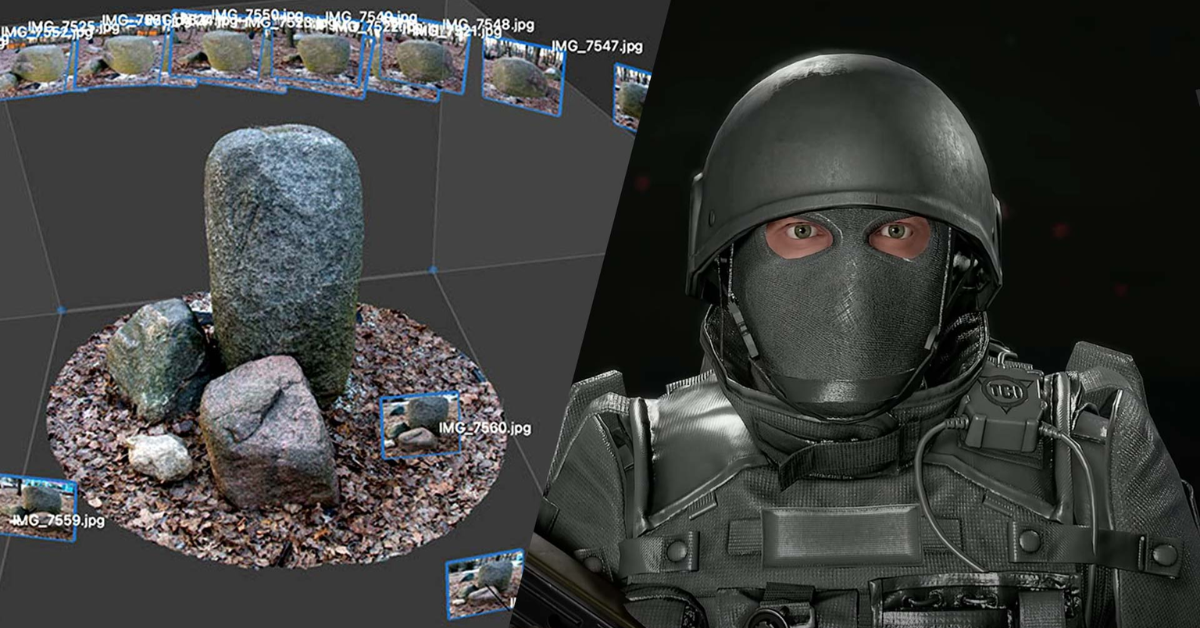

Công nghệ Scan 3D bằng quang trắc (Photogrammetry)

Quang trắc là kỹ thuật tạo dựng mô hình 3D bằng cách chụp rất nhiều tấm ảnh của vật thể từ nhiều góc độ. Phần mềm máy tính tìm kiếm các điểm chung giữa các bức ảnh để ghép nối và tính toán vị trí của chúng trong không gian 3 chiều.

Điểm mạnh của quang trắc là khả năng thu lại màu sắc và kết cấu bề mặt sống động, thường ứng dụng làm bản đồ địa hình hoặc lưu trữ di sản văn hóa. Tuy nhiên, độ chính xác về kích thước cơ khí thường không cao bằng các phương pháp laser và ánh sáng cấu trúc.

Công nghệ Scan 3D bằng quang trắc (Photogrammetry)

Lợi ích vượt trội khi áp dụng công nghệ quét 3D

Việc chuyển đổi từ đo đạc thủ công sang số hóa 3D mang lại những thay đổi tích cực lớn cho quy trình sản xuất. Dưới đây là những lợi ích thiết thực nhất mà bạn có thể nhận được khi ứng dụng công nghệ quét 3D vào thực tế sản xuất.

Tăng độ chính xác và rút ngắn thời gian thiết kế

Công nghệ quét 3D loại bỏ hoàn toàn sai sót do đo đạc thủ công bằng cách ghi lại nguyên trạng vật mẫu với độ sai số cực nhỏ. Dữ liệu thu được là một bản sao kỹ thuật số hoàn hảo, giúp kỹ sư có ngay cơ sở tin cậy để thiết kế mà không cần đo đi đo lại nhiều lần. Nhờ đó, thời gian từ lúc lên ý tưởng đến khi ra bản vẽ kỹ thuật hoàn chỉnh được rút ngắn đáng kể, giúp dự án hoàn thành sớm hơn dự kiến.

Tăng độ chính xác và rút ngắn thời gian thiết kế

Đẩy nhanh quá trình tạo mẫu và kiểm soát chất lượng

Trong sản xuất hàng loạt, quét 3D cho phép bạn quét sản phẩm thực tế và chồng chập dữ liệu đó lên mô hình thiết kế 3D gốc trên máy tính. Phần mềm kiểm tra sẽ hiển thị bản đồ màu sắc để chỉ ra những vị trí bị sai lệch. Việc này giúp đội ngũ kiểm định phát hiện lỗi ngay lập tức và đưa ra phương án khắc phục khuôn mẫu kịp thời.

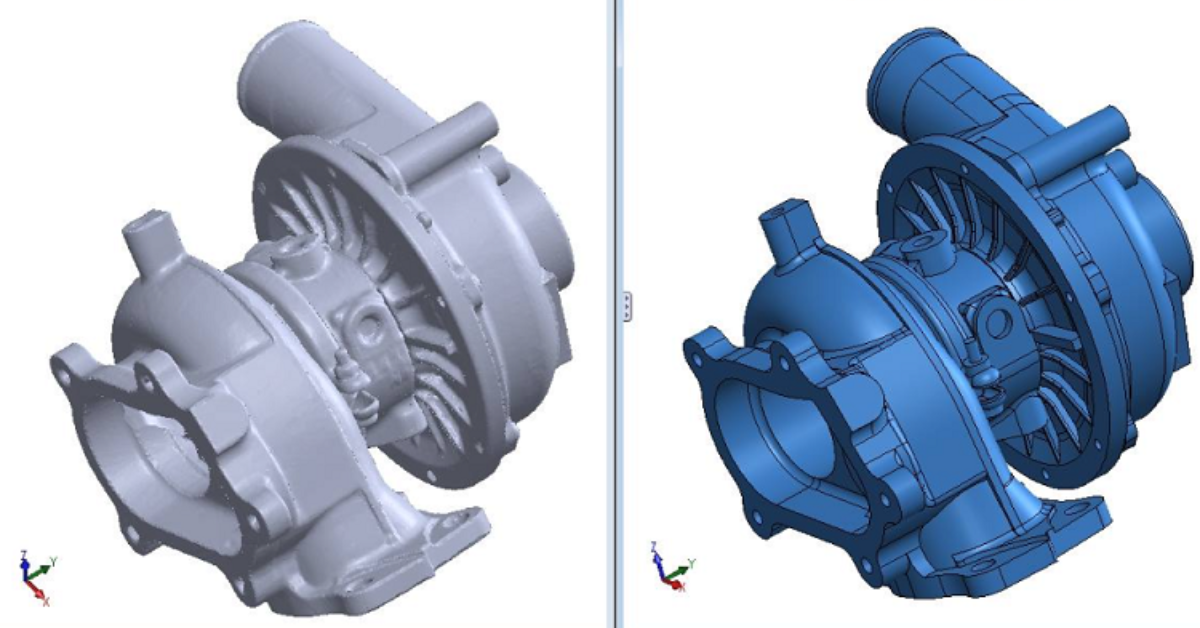

Khả năng thiết kế ngược và tái sản xuất không cần CAD gốc

Khi các chi tiết máy móc cũ hoặc linh kiện bị hỏng hóc không còn bản vẽ thiết kế gốc, khái niệm Scan 3D là gì phát huy tác dụng rõ rệt nhất trong kỹ thuật thiết kế ngược. Kỹ sư sẽ quét chi tiết hỏng để lấy biên dạng tổng thể, sau đó dùng phần mềm dựng lại bề mặt và chỉnh sửa các chỗ bị mòn hoặc gãy. Từ đó, ta có được bản vẽ 3D mới hoàn toàn để gia công sản phẩm thay thế mà không cần phụ thuộc vào nhà sản xuất ban đầu.

Khả năng thiết kế ngược và tái sản xuất không cần CAD gốc

Tiết kiệm chi phí trong sản xuất và R&D

Quá trình nghiên cứu và phát triển sản phẩm (R&D) thường tốn kém do phải làm mẫu thử nghiệm vật lý lặp đi lặp lại nhiều lần. Việc số hóa các mẫu thử giúp giảm bớt số lượng mẫu vật lý cần tạo ra vì bạn có thể kiểm tra lắp ráp ảo trên máy tính. Điều này giúp tiết kiệm đáng kể chi phí nguyên vật liệu và nhân công, đồng thời giảm rủi ro sai hỏng trong quá trình sản xuất thực tế.

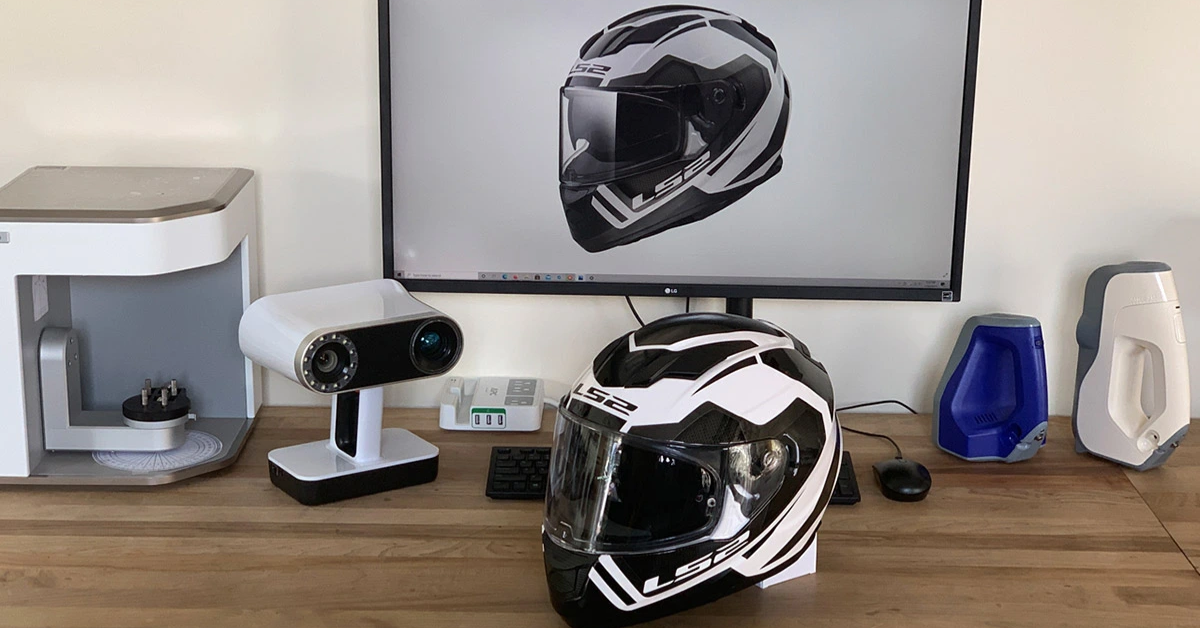

Cần chuẩn bị những gì để quá trình quét 3D đạt hiệu quả?

Để có được một file 3D chất lượng cao, khâu chuẩn bị vật mẫu đóng vai trò quyết định, không chỉ đơn thuần là có máy móc tốt. Dưới đây là những yếu tố cơ bản và các bước chuẩn bị cần thiết mà bạn phải nắm rõ.

Cần chuẩn bị những gì để quá trình quét 3D đạt hiệu quả?

Máy quét 3D và phần mềm xử lý dữ liệu

Tùy vào kích thước và độ phức tạp của vật thể cần quét mà bạn cần chọn loại máy quét cầm tay hay máy quét để bàn cố định cho phù hợp. Máy cầm tay linh hoạt cho vật thể lớn như ô tô, xe máy, trong khi máy để bàn phù hợp cho các chi tiết nhỏ cần độ nét cao như trang sức hay linh kiện điện tử.

Bên cạnh phần cứng, phần mềm đi kèm cũng rất quan trọng để ghép nối các dữ liệu quét rời rạc thành một khối thống nhất. Phần mềm cần có chức năng vá lỗi bề mặt, làm mịn lưới và xuất ra các định dạng file thông dụng như STL, OBJ hoặc PLY để sử dụng cho các bước tiếp theo.

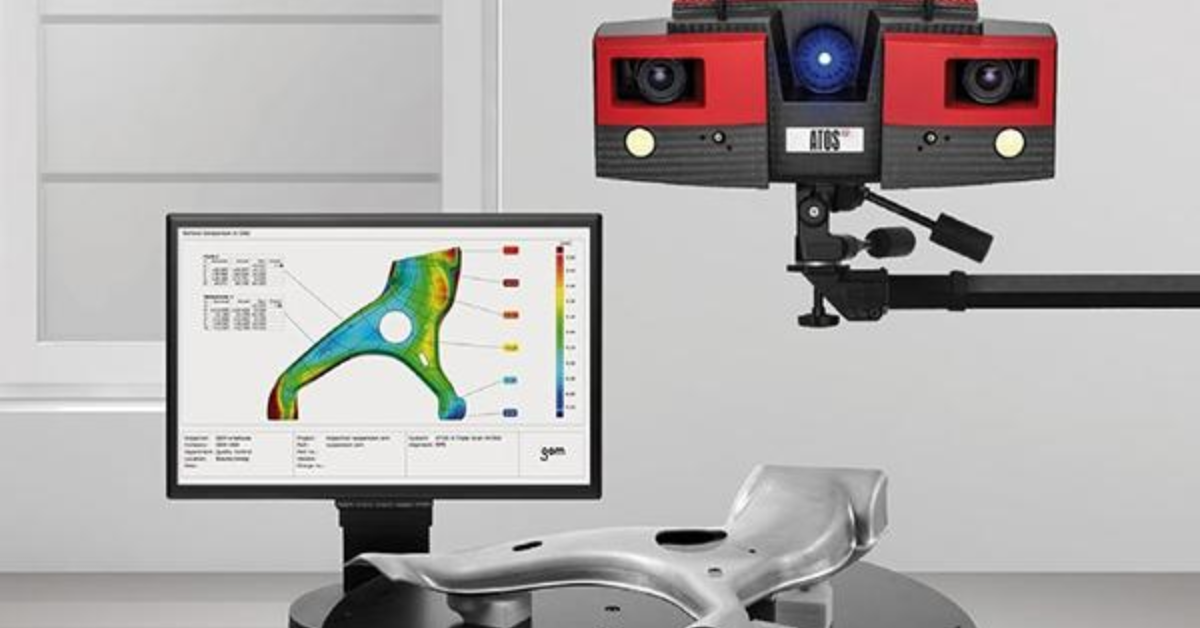

Các công cụ hỗ trợ: Điểm dán, bình xịt phủ và đồ gá

Đối với những vật thể có đặc điểm khó nhận diện, chúng ta cần sử dụng thêm các công cụ hỗ trợ chuyên dụng để máy quét hoạt động tốt hơn:

• Điểm dán tham chiếu (Markers): Là các miếng decal nhỏ hình tròn màu đen trắng được dán trực tiếp lên vật thể hoặc nền xung quanh. Chúng giúp máy quét định vị tọa độ và tự động ghép nối các lần quét lại với nhau chính xác, đặc biệt quan trọng với các vật thể lớn hoặc bề mặt trơn ít chi tiết.

• Bình xịt phủ (Matte Spray): Với các vật thể có màu đen tuyền, trong suốt hoặc bề mặt kim loại bóng loáng, ánh sáng từ máy quét thường bị hấp thụ hoặc phản xạ sai lệch. Kỹ thuật viên sẽ phủ một lớp bột mỏng màu trắng có thể bay hơi sau vài giờ để tạo độ nhám mờ, giúp máy ghi nhận dữ liệu dễ dàng hơn.

• Đồ gá và bàn xoay: Giúp cố định vật mẫu chắc chắn ở các tư thế khó hoặc xoay vật mẫu một cách tự động. Điều này giúp máy quét có thể thu thập dữ liệu ở mọi góc cạnh mà người dùng không phải di chuyển máy quá nhiều, đảm bảo độ ổn định của dữ liệu.

Các công cụ hỗ trợ: Điểm dán, bình xịt phủ và đồ gá

Ứng dụng của scan 3D trong đời sống và các ngành công nghiệp

Công nghệ số hóa 3D đã len lỏi vào hầu hết các lĩnh vực trong cuộc sống, mở ra vô vàn cơ hội sáng tạo và cải tiến quy trình làm việc hiệu quả. Khả năng sao chép thế giới thực vào máy tính giúp tạo ra các ứng dụng đa dạng, từ sản phẩm tiêu dùng hàng ngày cho đến các công trình kiến trúc lớn

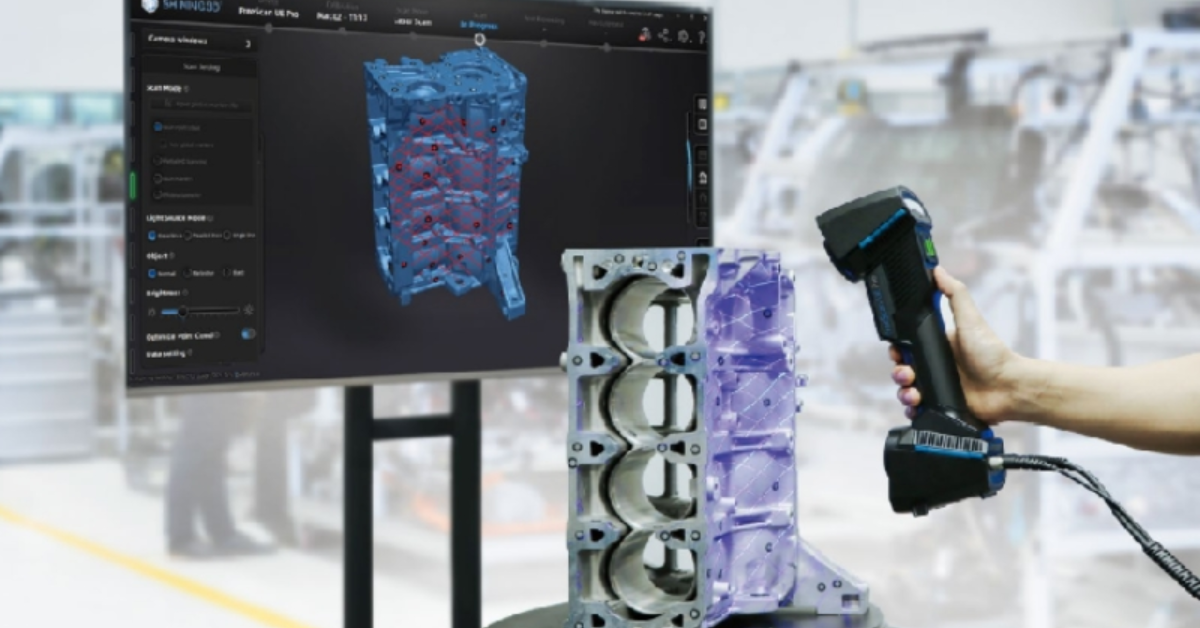

Trong ngành thiết kế, sản xuất và kỹ thuật

Đây là lĩnh vực sử dụng công nghệ quét nhiều nhất để phục vụ cho việc thiết kế ngược các linh kiện máy móc, khuôn mẫu và vỏ nhựa sản phẩm. Các nhà sản xuất ô tô dùng nó để kiểm tra độ chính xác của khung gầm xe, đảm bảo các chi tiết lắp ráp ăn khớp hoàn hảo. Trong khi đó, các xưởng đúc kim loại dùng để kiểm tra độ co ngót của sản phẩm sau khi nguội để điều chỉnh khuôn cho lần đúc sau.

Trong ngành thiết kế, sản xuất và kỹ thuật

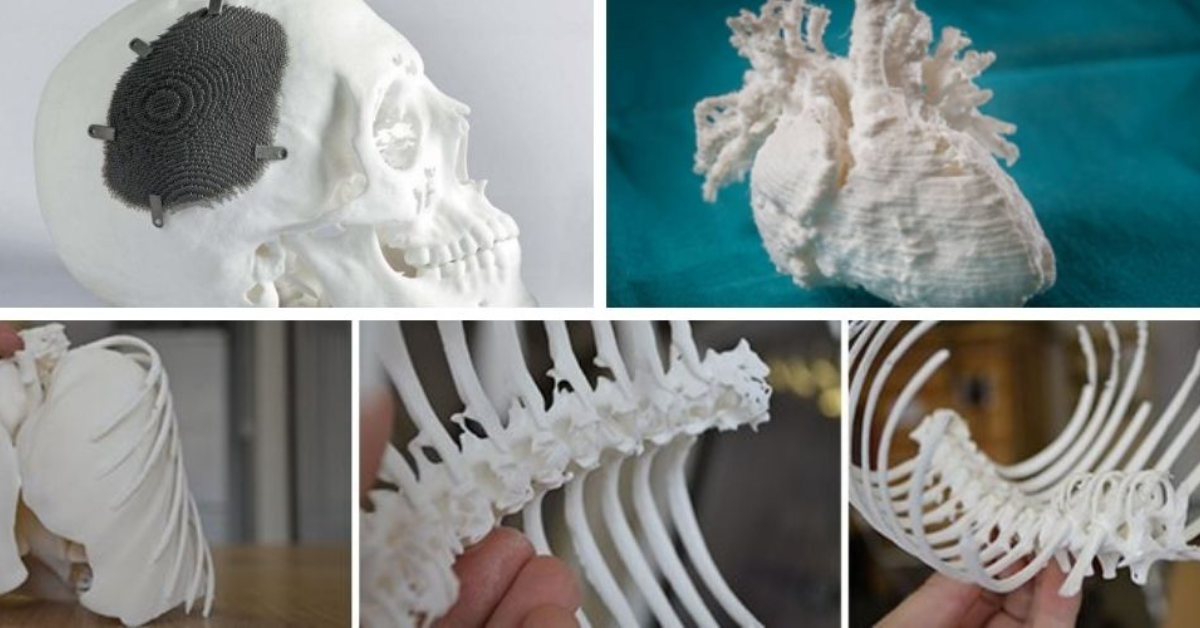

Trong ngành y tế và nha khoa

Các bác sĩ nha khoa sử dụng máy quét trong miệng để lấy dấu răng kỹ thuật số thay vì dùng vật liệu cao su lấy dấu gây khó chịu như trước đây. Dữ liệu này dùng để làm niềng răng trong suốt hoặc răng sứ với độ khít sát cao. Ngoài ra, việc quét cơ thể người giúp thiết kế các loại nẹp chỉnh hình, chân tay giả vừa vặn tuyệt đối với cơ thể bệnh nhân, mang lại sự thoải mái khi sử dụng.

Trong ngành y tế và nha khoa

Trong kiến trúc, xây dựng và đo đạc

Các máy quét 3D tầm xa có khả năng quét toàn bộ tòa nhà, công trình xây dựng hoặc hiện trạng khu đất rộng lớn để tạo ra mô hình thông tin xây dựng (BIM). Dữ liệu này cung cấp cho kiến trúc sư các số liệu chính xác về kích thước không gian để lên phương án cải tạo, trùng tu hoặc giám sát tiến độ thi công thực tế so với bản vẽ.

Trong kiến trúc, xây dựng và đo đạc

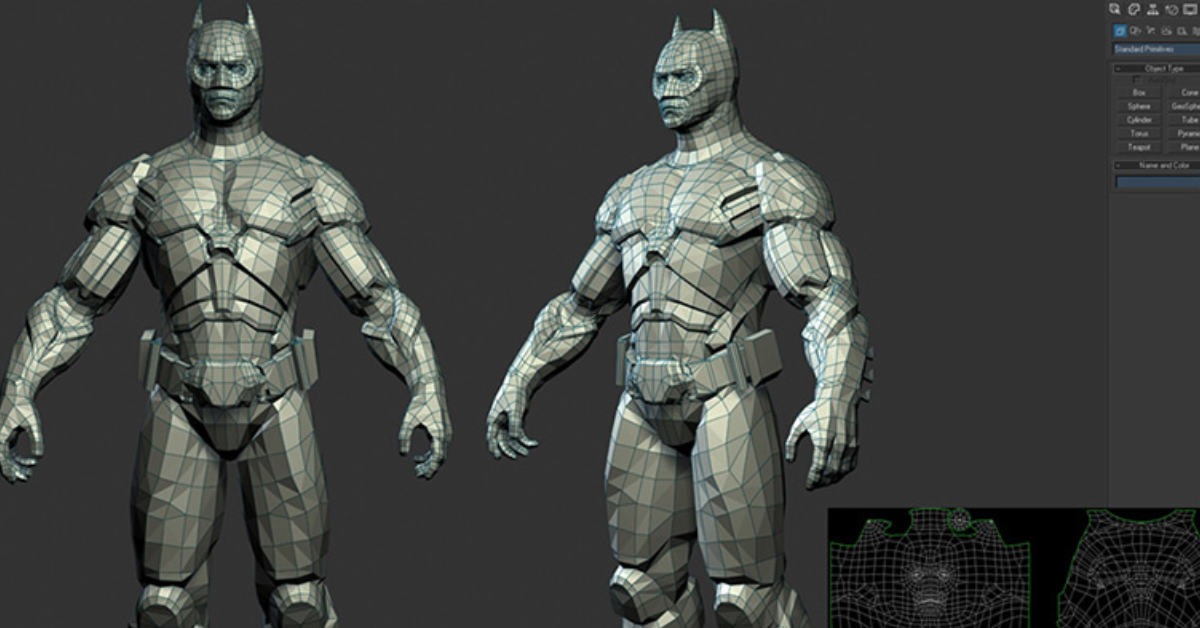

Trong ngành quảng cáo, giải trí và phim ảnh

Các nhân vật quái vật trong game hoặc kỹ xảo điện ảnh thường được tạo ra bằng cách quét người thật hoặc các mô hình đất sét được nặn bằng tay. Dữ liệu sau khi tìm hiểu scan 3D là gì và áp dụng vào thực tế giúp các nghệ sĩ 3D tiết kiệm thời gian dựng hình từ đầu. Họ có thể tập trung vào việc tạo ra các chuyển động, biểu cảm chân thực nhất cho nhân vật thay vì mất thời gian tạo hình khối cơ bản.

Trong ngành quảng cáo, giải trí và phim ảnh

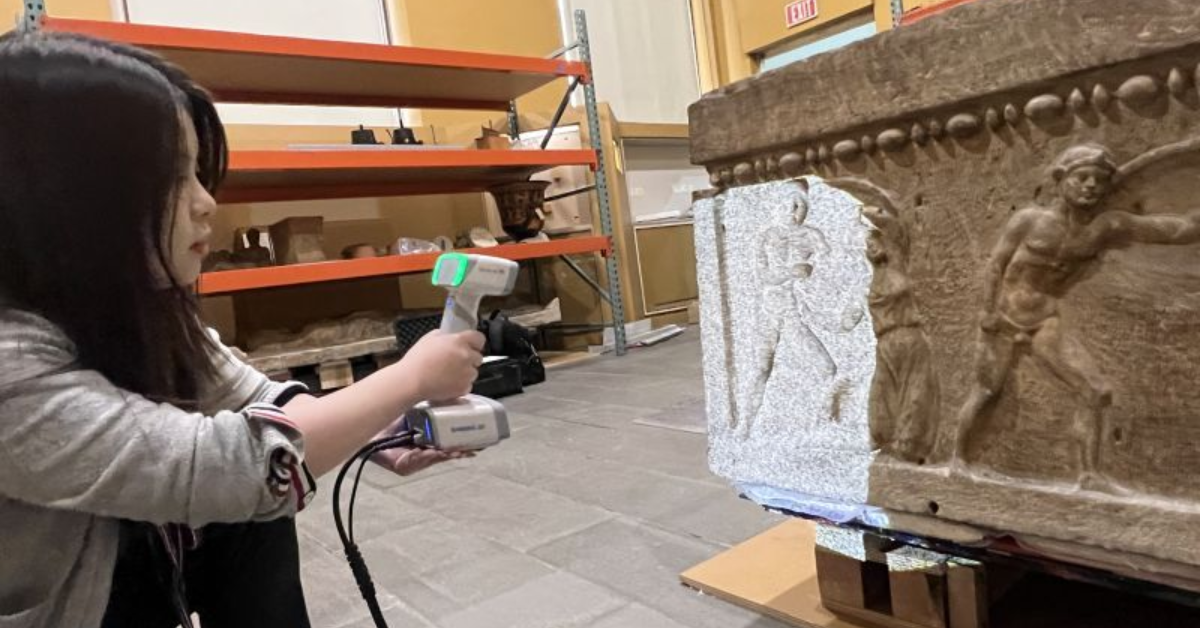

Trong ngành bảo tàng và lưu trữ di sản

Việc số hóa các cổ vật, tượng đài và di tích lịch sử giúp lưu giữ nguyên trạng hình dáng và màu sắc của chúng trước nguy cơ bị hư hại do thời gian hoặc chiến tranh. Các dữ liệu này còn được dùng để xây dựng các bảo tàng ảo 3D, cho phép khách tham quan từ khắp nơi trên thế giới có thể chiêm ngưỡng hiện vật qua internet mà không cần đến tận nơi.

Trong ngành bảo tàng và lưu trữ di sản

Kinh nghiệm sử dụng dịch vụ scan 3D

Nếu bạn chưa có điều kiện đầu tư máy móc và muốn thuê dịch vụ bên ngoài thì cần lưu ý một số điểm quan trọng để đảm bảo kết quả như ý. Quy trình làm việc chuyên nghiệp thường bao gồm các bước cụ thể sau:

• Xác định rõ mục đích sử dụng: Bạn cần nói rõ bạn quét để làm gì (để thiết kế ngược, để in 3D hay chỉ để lưu trữ hình ảnh). Mỗi mục đích sẽ yêu cầu độ phân giải lưới và định dạng file xuất ra khác nhau.

• Cung cấp thông tin vật mẫu: Hãy gửi hình ảnh, kích thước sơ bộ và mô tả vật liệu (bóng, trong suốt, đen, mềm...) cho đơn vị dịch vụ. Điều này giúp họ chọn đúng loại máy quét phù hợp nhất.

• Thống nhất về độ sai số: Bạn cần yêu cầu rõ mức sai số chấp nhận được. Ví dụ cơ khí chính xác cần sai số dưới 0.05mm, trong khi làm tượng nghệ thuật hoặc đồ gỗ nội thất có thể chấp nhận sai số lớn hơn một chút.

• Kiểm tra dữ liệu bàn giao: Khi nhận file, hãy kiểm tra kỹ xem bề mặt có bị rách (thủng lỗ) không, lưới có đủ mịn không và quan trọng nhất là kích thước file phải đúng tỷ lệ 1:1 so với vật thật.

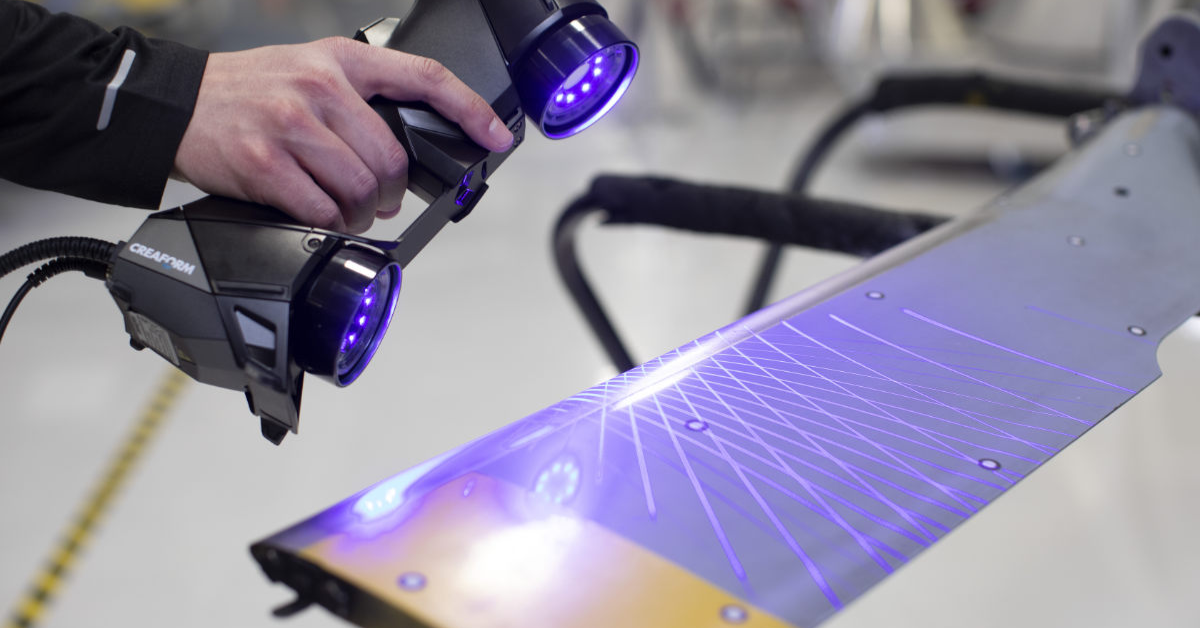

Kinh nghiệm sử dụng dịch vụ scan 3D

Hy vọng qua bài viết này, bạn đã hiểu rõ khái niệm scan 3D là gì cũng như những lợi ích to lớn mà công nghệ này mang lại cho quy trình thiết kế và sản xuất. 3DMaker tự hào là đơn vị cung cấp các giải pháp và dịch vụ quét 3D chuyên nghiệp. Hãy liên hệ ngay với chúng tôi để được tư vấn phương án kỹ thuật phù hợp nhất cho dự án của bạn.
