Support in 3D là gì? Cách tối ưu hiệu quả cho bản in đẹp hoàn hảo

Support trong in 3D là cấu trúc tạm thời dùng để nâng đỡ những chi tiết nằm ngang hoặc các phần nhô ra ngoài không gian của mẫu in. Nếu thiếu bộ phận này, sợi nhựa khi đùn ra sẽ bị rơi tự do do trọng lực và gây hỏng hoàn toàn hình dáng vật phẩm. Trong bài viết này, 3DMaker hướng dẫn bạn cách chọn kiểu support phù hợp và mẹo tối ưu thông số để bản in có độ thẩm mỹ cao nhất.

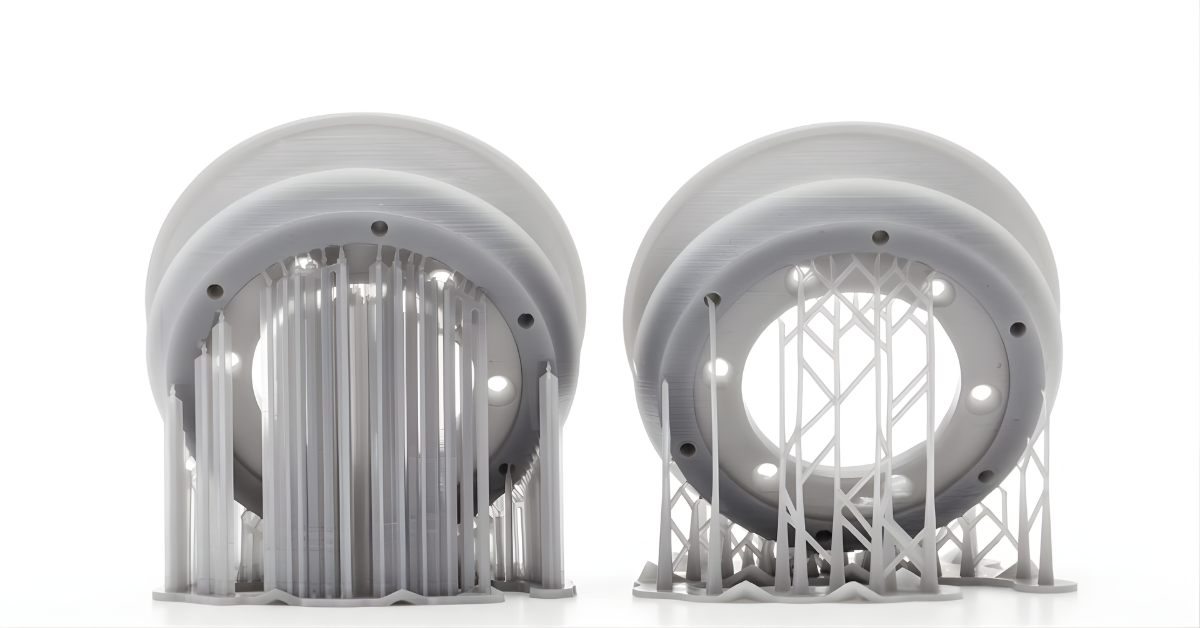

Các loại cấu trúc support phổ biến

Các loại cấu trúc support phổ biến quyết định lớn đến độ mịn bề mặt dưới, lượng nhựa tiết kiệm và thời gian gỡ bỏ trong in 3D. 3DMaker phân tích chi tiết 3 loại phổ biến nhất để bạn chọn đúng, tránh lỗi sập cấu trúc và tối ưu quá trình làm nguội nhựa, giúp bản in thẩm mỹ cao hơn.

Các loại cấu trúc support phổ biến

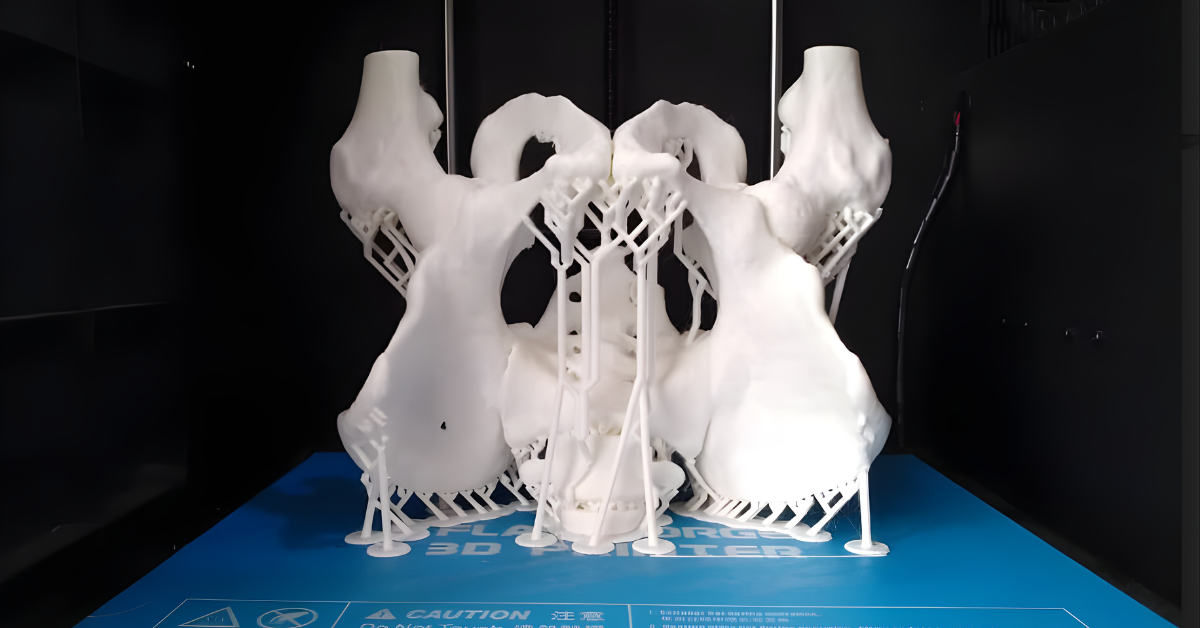

Tree support

Tree support hoạt động giống như một hệ thống rễ cây vươn dài từ bàn in lên để đỡ các điểm nhô ra mà không cần chạm trực tiếp vào thân chính của mẫu. Cấu trúc này rỗng bên trong và chỉ thu hẹp dần khi đến điểm tiếp xúc, giúp tiết kiệm đáng kể lượng nhựa so với các loại truyền thống.

Ưu điểm lớn nhất là khả năng luồn lách vào các hốc sâu hoặc những khu vực khó tiếp cận mà vẫn đảm bảo không để lại dấu vết trên các bề mặt quan trọng. Ví dụ, khi in một bức tượng nhân vật có cánh, loại này sẽ đỡ từ dưới chân hoặc bàn in thay vì mọc trực tiếp từ trên đùi hay ngực mẫu.

Tree support

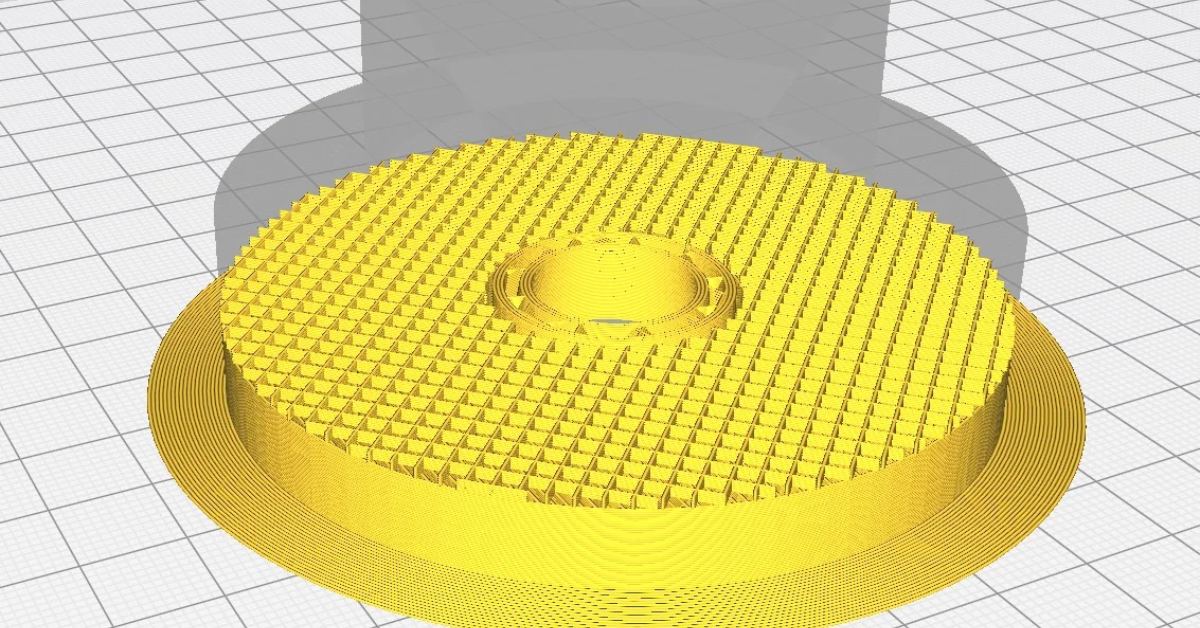

Grid support

Grid support là dạng lưới hình vuông hoặc hình thoi được in chồng lớp lên nhau tạo thành một khối trụ vững chắc có khả năng chịu lực nén cực tốt. Đây là lựa chọn hàng đầu cho những chi tiết cơ khí nặng hoặc những mặt phẳng lớn nằm hoàn toàn song song với bàn in.

Do diện tích bề mặt tiếp xúc lớn, nó đảm bảo các lớp nhựa đầu tiên của phần nhô ra không bị võng hoặc biến dạng do nhiệt. Tuy nhiên, bạn cần lưu ý rằng loại này bám rất chắc, nếu không cài đặt khoảng cách lớp đệm hợp lý thì việc tách chúng ra khỏi mẫu in sẽ tốn rất nhiều công sức.

Grid support

Linear support

Linear support gồm những đường thẳng song song hoặc hình răng cưa chạy dọc theo vùng cần nâng đỡ. Điểm mạnh của cấu trúc này là sự đơn giản, giúp máy in di chuyển liên tục mà không phải đảo chiều đầu phun quá nhiều, từ đó rút ngắn tổng thời gian in ấn cho các dự án lớn.

Loại này thường được dùng cho các mẫu in có góc nghiêng đơn giản hoặc các chi tiết không đòi hỏi quá khắt khe về độ mịn bề mặt tiếp xúc. Vì các đường thẳng không đan vào nhau, bạn có thể dễ dàng dùng dao trổ để tách rời từng mảng lớn một cách nhanh chóng mà không gây ảnh hưởng đến cấu trúc chính.

Linear support

Cách tối ưu support để in hiệu quả

Cách tối ưu support in 3D giúp tiết kiệm nhựa, giảm thời gian in và giữ bề mặt sản phẩm đẹp mịn. Kết hợp chỉnh sửa file thiết kế với cài đặt phần mềm chính xác để tháo đỡ dễ dàng, không gây xước. Dưới đây là các kỹ thuật cụ thể bạn nên áp dụng thường xuyên

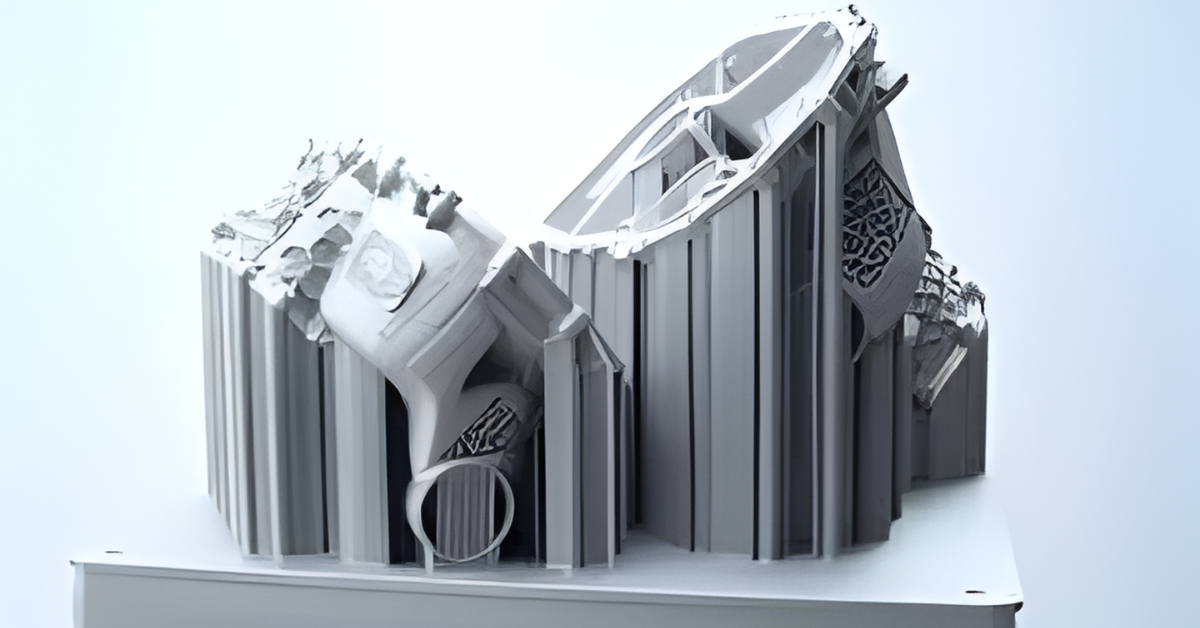

Giảm support với thiết kế thông minh và định hướng mô hình

Thay vì đặt mẫu in theo thói quen, bạn hãy thử xoay mô hình ở nhiều góc độ khác nhau trên phần mềm để tìm ra vị trí có ít phần nhô ra nhất. Nguyên tắc 45 độ là quy tắc vàng: nếu góc nghiêng nhỏ hơn 45 độ, hầu hết các máy in đều có thể tự hoàn thành mà không cần bất kỳ sự hỗ trợ nào.

Trong khâu thiết kế, bạn có thể thêm các mấu nối vát hoặc thay đổi các lỗ tròn thành hình giọt nước ngược để máy tự bắc cầu nhựa qua các khoảng trống. Ví dụ, nếu in một chiếc hộp rỗng, đặt mặt mở hướng lên trên sẽ giúp bạn loại bỏ hoàn toàn việc phải in thêm nhựa đỡ bên trong lòng hộp.

Giảm support với thiết kế thông minh và định hướng mô hình

Cân nhắc mật độ support và tiết kiệm vật liệu

Mật độ support quá dày chỉ làm lãng phí tiền bạc và gây khó khăn khi tháo gỡ, trong khi quá mỏng lại khiến bản in bị sập. Bạn cần căn chỉnh mật độ dựa trên diện tích bề mặt cần đỡ: diện tích càng lớn thì mật độ cần ổn định hơn để tránh nhựa bị võng xuống giữa các khe hở.

• Xác định mật độ thông thường từ 10-15%, chỉ tăng lên 20% đối với các chi tiết có trọng lượng nặng đặt phía trên.

• Sử dụng tính năng Gradual Support để máy in dày ở phần đỉnh tiếp xúc và thưa dần ở phần chân đế phía dưới.

• Điều chỉnh khoảng cách Z (Z-Distance) bằng đúng chiều cao của một lớp in (ví dụ 0.2mm) để tạo ra một khoảng không khí cực nhỏ giúp tách nhựa dễ dàng.

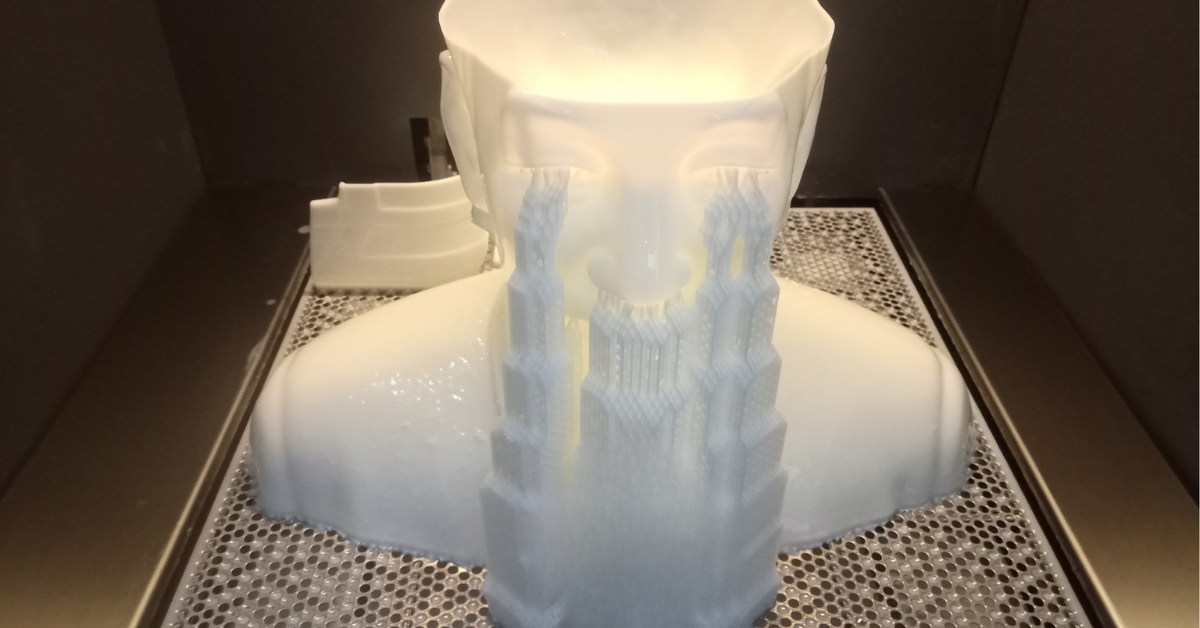

Gỡ support và hậu xử lý

Hậu xử lý là bước cuối cùng nhưng lại dễ làm hỏng bản in nhất nếu bạn nôn nóng thực hiện khi nhựa còn quá nóng hoặc dùng lực sai hướng. Việc tháo gỡ cần đi từ các vùng biên ngoài vào sâu bên trong, sử dụng các dụng cụ hỗ trợ để tác động lực chính xác vào chân support.

• Để mẫu in nguội hoàn toàn tự nhiên để các liên kết nhựa đạt độ bền ổn định, tránh việc nhựa bị biến dạng khi bạn cầm nắm mạnh.

• Sử dụng kìm mũi nhọn để kẹp vào chân support, thực hiện động tác xoay nhẹ cổ tay thay vì kéo trực tiếp để làm gãy liên kết nhựa tại điểm tiếp xúc.

• Đối với các vùng khó, hãy dùng máy sấy tóc làm ấm nhẹ phần support để nhựa mềm ra một chút trước khi dùng nhíp gắp ra.

• Sử dụng giấy nhám độ hạt từ 400 đến 1000 để chà nhám theo vòng tròn tại các điểm còn sót vết nhựa, giúp bề mặt trở nên phẳng mịn hoàn toàn.

Gỡ support và hậu xử lý

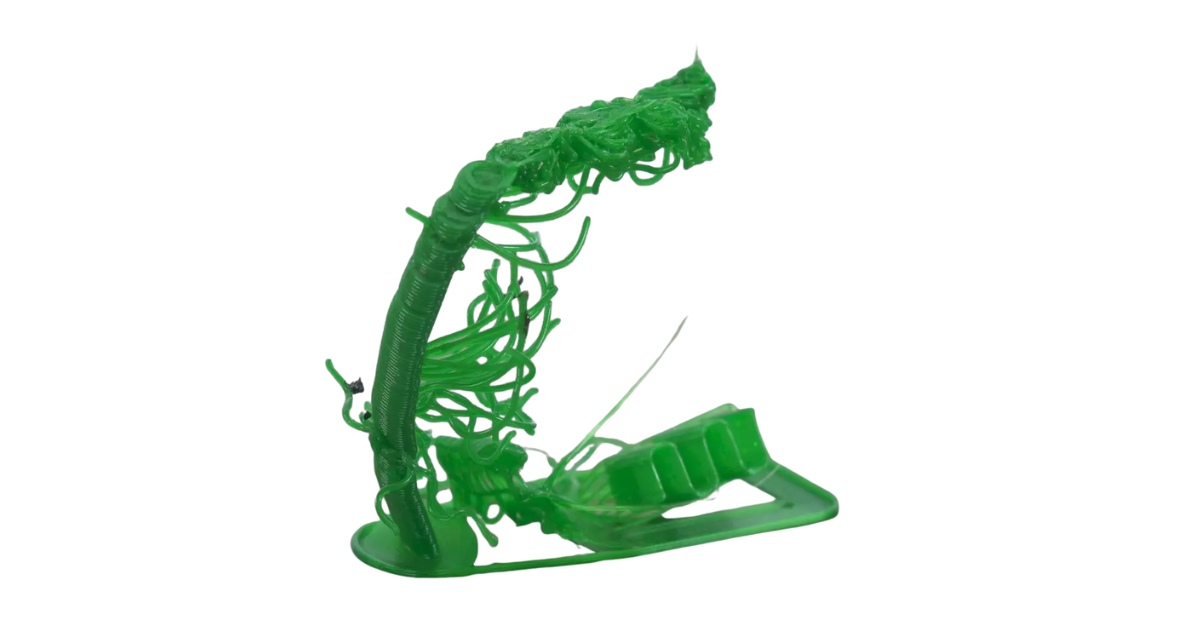

Những lỗi hay gặp trong việc dùng support in 3D

Trong quá trình làm việc, ngay cả những người có kinh nghiệm cũng thường xuyên gặp phải các sự cố liên quan đến bộ phận hỗ trợ này. Việc nhận biết sớm các dấu hiệu lỗi sẽ giúp bạn dừng bản in kịp thời để điều chỉnh và tránh lãng phí vật liệu nhựa. Dưới đây là các vấn đề phổ biến nhất kèm theo giải pháp xử lý cụ thể mà 3DMaker đã tổng hợp:

• Lỗi support bị đổ khi đang in: Nguyên nhân thường do chân đế quá nhỏ hoặc bàn in không đủ độ bám dính. Bạn nên thêm phần Brim để mở rộng diện tích tiếp xúc của chân đế support giúp vật thể đứng vững hơn.

• Bề mặt trên support bị sần sùi: Tình trạng này xảy ra khi khoảng cách giữa lớp support và mẫu in quá lớn khiến nhựa bị rơi tự do. Để khắc phục, bạn cần giảm thông số khoảng cách Z-distance xuống một chút để tạo điểm tựa sát hơn.

• Không thể tháo được support: Lỗi này xuất hiện do nhiệt độ in quá cao khiến nhựa bị chảy quyện vào nhau hoặc mật độ support quá dày. Bạn hãy thử giảm nhiệt độ đầu phun và hạ thấp mật độ phần đỡ để việc bóc tách trở nên nhẹ nhàng.

• Support in ra bị đứt đoạn: Nguyên nhân chính là do tốc độ in của phần hỗ trợ đang để quá nhanh khiến nhựa không kịp bám. Cách xử lý đơn giản nhất là điều chỉnh giảm tốc độ in riêng cho các lớp support trong phần mềm cắt lớp.

Những lỗi hay gặp trong việc dùng support in 3D

Việc hiểu rõ và sử dụng đúng support trong in 3D là yếu tố then chốt để tạo ra những sản phẩm có độ tinh xảo cao và bề mặt mịn màng. Qua những chia sẻ về cách chọn cấu trúc cũng như mẹo cài đặt thông số, hy vọng bạn sẽ tự tin hơn trong việc xử lý các mẫu in phức tạp. Đừng quên thử nghiệm từng loại cấu trúc để tìm ra giải pháp tiết kiệm nhựa nhất cho riêng mình. Nếu bạn cần hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ ngay với 3DMaker để được tư vấn.
