Cách điều chỉnh Độ lệch Z (Z probe offset) trên máy in 3D

Cách tình huống lớp in đầu tiên quá cao khiến nhựa không dính, hoặc quá thấp làm đầu phun cào vào bàn in, thì rất có thể vấn đề nằm ở việc chưa điều chỉnh đúng Z probe offset. Dù nghe có vẻ phức tạp, nhưng thực ra việc thiết lập Z-Offset là một bước cực kỳ quan trọng ảnh hưởng trực tiếp đến chất lượng lớp in đầu tiên và toàn bộ sản phẩm in. Bài viết dưới đây 3D Maker sẽ giúp bạn hiểu rõ “Z probe offset là gì”, tại sao nó quan trọng đến vậy.

1. Độ lệch z probe offset là gì?

Z probe offset (hoặc Z-Offset) là khoảng cách giữa đầu dò cảm biến (probe) và đầu phun (nozzle) tại thời điểm cảm biến phát hiện ra bàn in. Nói cách khác, nó là thông số dùng để "bù trừ" độ chênh lệch giữa vị trí cảm biến và điểm thực sự mà đầu phun chạm tới bề mặt in.

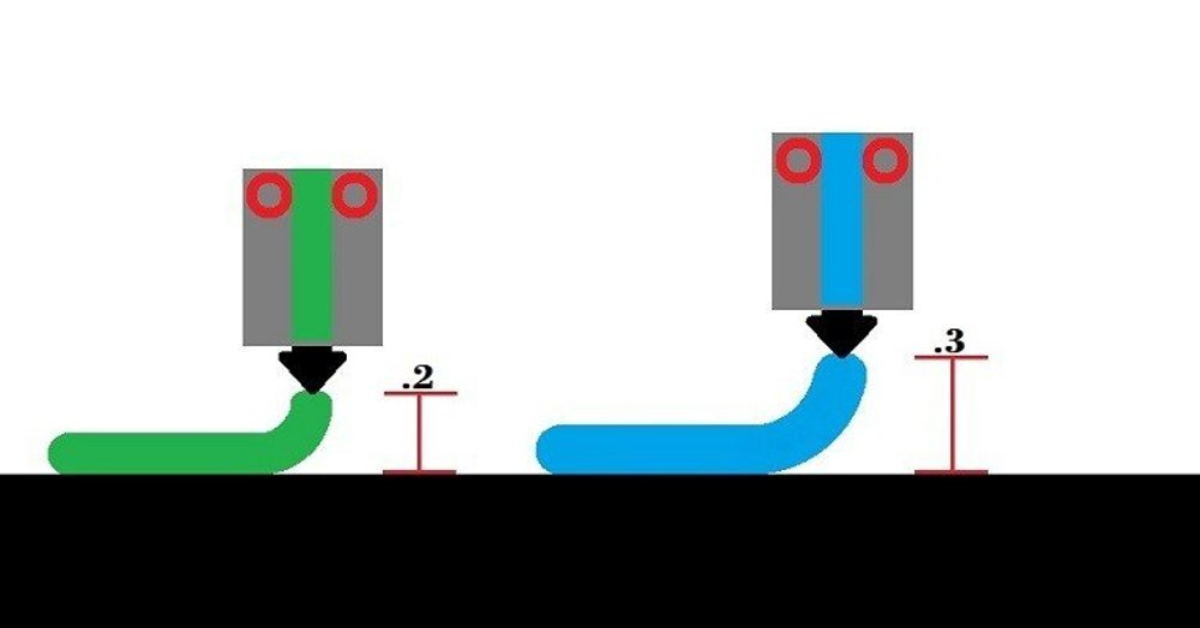

Độ lệch z probe offset là gì?

Thông số này rất quan trọng, bởi đầu dò không bao giờ trùng chính xác với vị trí đầu phun mà chỉ là công cụ để xác định mặt bàn. Nếu không hiệu chỉnh đúng, máy in sẽ tưởng rằng đầu phun đã chạm bàn khi thực tế còn cách vài milimet, hoặc tệ hơn đầu phun ép xuống quá mức, làm hỏng bản in hoặc hư đầu in.

2. Sự khác biệt giữa cân bàn và bù Z

Đã cân bàn in rồi, sao lớp đầu tiên vẫn không ổn? Đó là vì bạn nhầm giữa cân bàn (bed leveling) và hiệu chỉnh Z-Offset.

• Cân bàn (Bed leveling): Đảm bảo toàn bộ mặt bàn in phẳng và song song với mặt chuyển động của đầu in.

• Z-Offset: Điều chỉnh khoảng cách đúng chuẩn giữa đầu phun và mặt bàn sau khi đã cân bàn xong.

Cân bàn tốt mà không set đúng Z-Offset thì đầu in vẫn có thể ở quá cao hoặc quá thấp. Ngược lại, Z-Offset đúng mà bàn không phẳng thì lớp in vẫn bị lỗi ở các vị trí khác nhau.

3. Tại sao điều chỉnh độ lệch Z lại quan trọng?

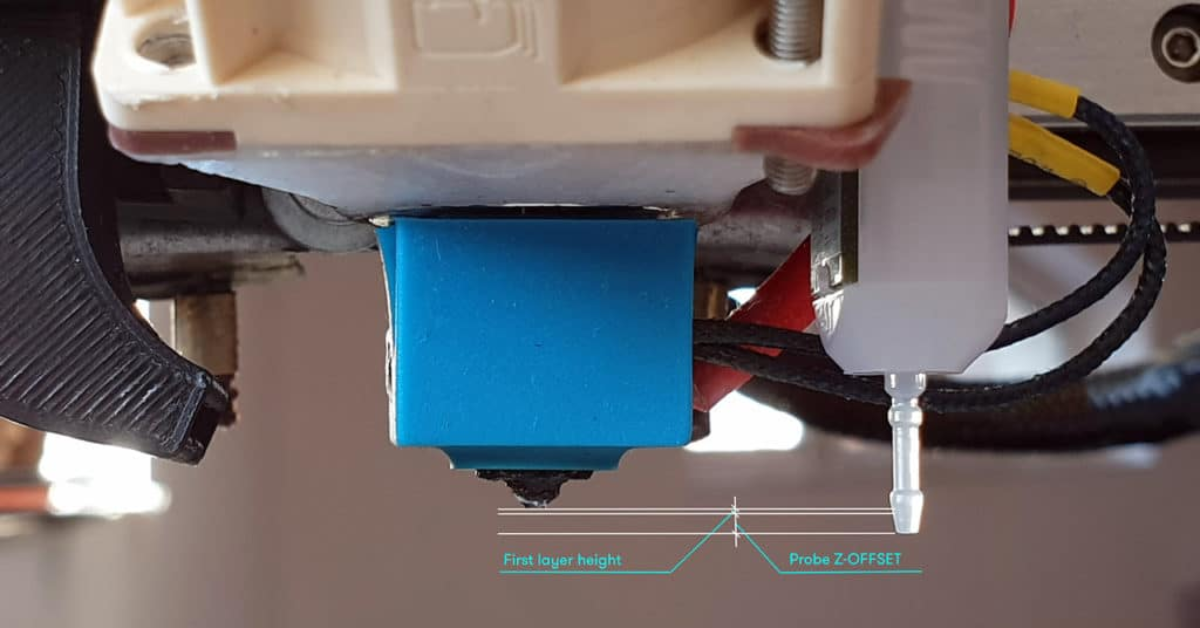

Tại sao điều chỉnh độ lệch Z lại quan trọng?

Z-Offset ảnh hưởng trực tiếp đến lớp in đầu tiên, và nếu lớp đầu tiên không ổn, khả năng cả bản in hỏng là rất cao. Dưới đây là lý do bạn nên đầu tư thời gian hiệu chỉnh Z-Offset cẩn thận:

• Tăng độ bám lớp in đầu tiên: Đảm bảo nhựa dính chặt vào bàn in, tránh cong vênh hoặc bong tróc.

• Giảm hao mòn đầu phun và bàn in: Nếu quá sát, đầu phun có thể cà xước mặt bàn hoặc bị nghẹt.

• Tối ưu tốc độ và độ chính xác: Khi Z-Offset chuẩn, bạn có thể in nhanh hơn mà không lo lỗi lớp đầu.

• Tương thích với nhiều loại bàn in: Mỗi loại bàn (gương, PEI, thép...) cần Z-Offset riêng để đảm bảo chất lượng.

4. Cần lưu ý điều gì trước khi điều chỉnh độ lệch Z

Trước khi bắt đầu điều chỉnh Z-Offset, bạn nên:

• Làm nóng đầu in và bàn in: Khi máy nóng lên, vật liệu giãn nở nên vị trí thực tế sẽ thay đổi. Luôn điều chỉnh Z khi máy đang ở nhiệt độ in tiêu chuẩn (VD: 200°C và 60°C).

• Cân bàn in trước: Nếu bàn chưa phẳng, Z-Offset chính xác tại 1 điểm cũng không giúp được gì.

• Xác định loại cảm biến bạn dùng: Cảm biến quang, Hall sensor, BLTouch… mỗi loại có vị trí và độ chính xác khác nhau.

• Chuẩn bị phần mềm hoặc mmàn hình điều khiển: Một số máy cho phép điều chỉnh trực tiếp, số khác cần dùng phần mềm như Pronterface, OctoPrint hoặc firmware Marlin.

5. Cách để hiệu chỉnh Z-Offset

Có nhiều cách để thiết lập Z-Offset, tùy theo loại máy, phần mềm điều khiển và trình độ người dùng. Dưới đây là các phương pháp phổ biến và hiệu quả nhất.

5.1 Thiết lập độ lệch Z theo cách thủ công

Cách phổ biến cho người mới bắt đầu:

• Vào menu điều khiển máy → Move Axis → Move Z

• Hạ đầu in xuống gần bàn, để một tờ giấy mỏng bên dưới

• Khi tờ giấy bắt đầu có ma sát nhẹ khi kéo qua lại (không quá chặt cũng không quá lỏng), đó là điểm chuẩn

• Ghi lại tọa độ Z (ví dụ: -2.3mm)

• Vào mục Z-Offset trong firmware hoặc EEPROM, nhập đúng giá trị đã ghi

• Lưu lại bằng “Store settings” (hoặc lệnh M500 trong G-Code)

5.2 Điều chỉnh Z-Offset trong Slicer hoặc G-Code

Bạn cũng có thể bù Z bằng cách thêm đoạn lệnh vào đầu file G-code:

G-code: M851 Z-2.3 ; giá trị offset M500 ; lưu lại M501 ; đọc lại giá trị mới G28 ; home lại máy

Ngoài ra, phần mềm Slicer như Cura, PrusaSlicer... cho phép bạn điều chỉnh Z-Offset thủ công tại phần “Machine Settings”.

5.3 Tinh chỉnh Z-Offset bằng “Baby Stepping”

Baby Stepping là tính năng cho phép bạn điều chỉnh Z-Offset trong khi máy đang in lớp đầu tiên, cực kỳ hữu ích nếu bạn muốn tinh chỉnh “theo cảm nhận”.

• Khi máy bắt đầu in lớp đầu, quan sát xem nhựa có bám bàn hay không

• Dùng núm xoay hoặc màn hình cảm ứng để tăng/giảm Z theo từng bước nhỏ (0.05mm hoặc 0.1mm)

• Khi thấy lớp đầu mịn, đều và dính tốt – đó là lúc bạn lưu lại Z-Offset mới

5.4 Thiết lập và tối ưu Z-Offset khi thay đổi mặt bàn in

Mỗi loại bàn in sẽ có độ dày khác nhau, do đó bạn phải re-calibrate Z-Offset mỗi khi thay đổi mặt bàn. Ví dụ:

• Bàn gương: Mỏng, bám tốt, Z có thể cần nhỏ hơn

• Bàn thép từ PEI: Dày, cần tăng Z-Offset

• Bàn từ tính dán BuildTak: Có thể hơi gồ, cần kiểm tra kỹ hơn

Luôn test với một file mẫu nhỏ sau khi thay bàn để đảm bảo Z-Offset vẫn hoạt động ổn.

Z probe offset là một trong những thiết lập quan trọng nhất nhưng lại thường bị bỏ qua khi in 3D. Nếu bạn muốn bản in đẹp, lớp đầu tiên ổn định và giảm tối đa lỗi in, hãy dành thời gian để hiểu và hiệu chỉnh đúng Z-Offset.
