Brim và Raft trong in 3D: Nền in ảnh hưởng chất lượng trong in ấn

Lỗi bản in bị bong hoặc cong vênh ở các góc luôn là nỗi ám ảnh khiến bạn lãng phí cả thời gian lẫn nhựa in. Để xử lý triệt để, việc hiểu rõ cách dùng Brim và Raft trong in 3D là kỹ thuật bắt buộc phải nắm vững nếu muốn bản in thành công. Trong bài viết này, 3dMaker sẽ chỉ rõ sự khác biệt và hướng dẫn bạn cách chọn lựa phương pháp phù hợp nhất cho từng loại mẫu in cụ thể, giúp bạn tối ưu hóa độ bám dính mà vẫn tiết kiệm vật liệu hiệu quả.

Khái quát chung về Brim và Raft trong in 3D

Trong in 3D FDM, độ bám dính lớp đầu tiên rất quan trọng để tránh cong vênh. Brim và Raft là hai kỹ thuật phổ biến giúp tăng bề mặt tiếp xúc, đảm bảo vật in ổn định và không bị bong khỏi bàn.

Brim trong 3D

Brim là một lớp nhựa mỏng bao quanh và kết nối trực tiếp vào mép đáy của mô hình, giúp gia tăng đáng kể diện tích tiếp xúc với bàn in. Bạn có thể hiểu cụ thể về kỹ thuật này qua các điểm sau:

• Cấu trúc: Thường chỉ dày một lớp nhựa duy nhất (single layer), trải rộng ra xung quanh chân vật thể giống như vành nón.

• Công dụng: Giúp cố định các góc cạnh, ngăn chặn hiệu quả hiện tượng cong vênh (warping) và giúp bản in bám chắc hơn trong suốt quá trình hoạt động.

• Tiết kiệm: Vì chỉ in một lớp mỏng nên Brim tiêu tốn rất ít vật liệu và không làm kéo dài thời gian in đáng kể.

• Hậu kỳ: Sau khi in xong, phần vành này rất dễ tách bỏ bằng tay hoặc dao trổ, để lại bề mặt đáy mịn màng do vẫn tiếp xúc trực tiếp với bàn in.

Lựa chọn Brim trong in 3D đúng cách sẽ giúp bạn tránh lãng phí nhựa và đảm bảo bản in thành công ngay từ đầu.

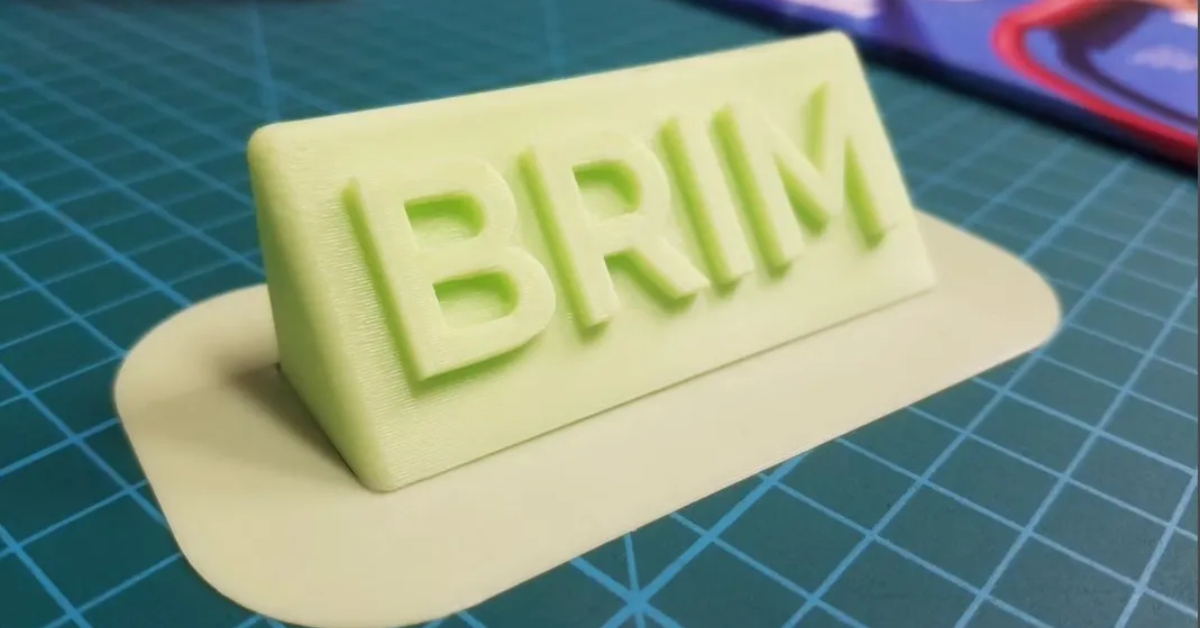

Brim trong 3D

Raft trong 3D

Raft là một tấm đế nhựa dày gồm nhiều lớp được máy in tạo ra trước khi bắt đầu in mô hình chính. Thay vì tiếp xúc trực tiếp với bàn in, vật thể sẽ nằm hoàn toàn trên cấu trúc đế này. Dưới đây là những đặc điểm quan trọng của Raft:

• Cấu trúc: Gồm một lớp đệm dày chắc chắn, đóng vai trò như một nền móng vững chãi cho vật thể.

• Công dụng: Khắc phục triệt để vấn đề bàn in không phẳng hoặc cân bằng chưa chuẩn. Nó cung cấp độ bám dính tuyệt đối, đặc biệt cần thiết cho những mẫu in có tiết diện đáy siêu nhỏ, dễ đổ ngã.

• Vật liệu: Tiêu tốn nhựa và thời gian in nhiều hơn so với các phương pháp khác do phải xây dựng hệ thống đế phức tạp.

• Hậu kỳ: Sau khi hoàn thành, bạn sẽ tách toàn bộ tấm đế này ra khỏi vật thể. Tuy nhiên, mặt đáy của mô hình thường sẽ không được bóng mịn bằng khi in trực tiếp lên bàn.

Việc hiểu rõ bản chất của Raft trong in 3D sẽ giúp bạn xử lý tốt các mẫu in có độ khó cao hoặc khi gặp sự cố về mặt bàn in.

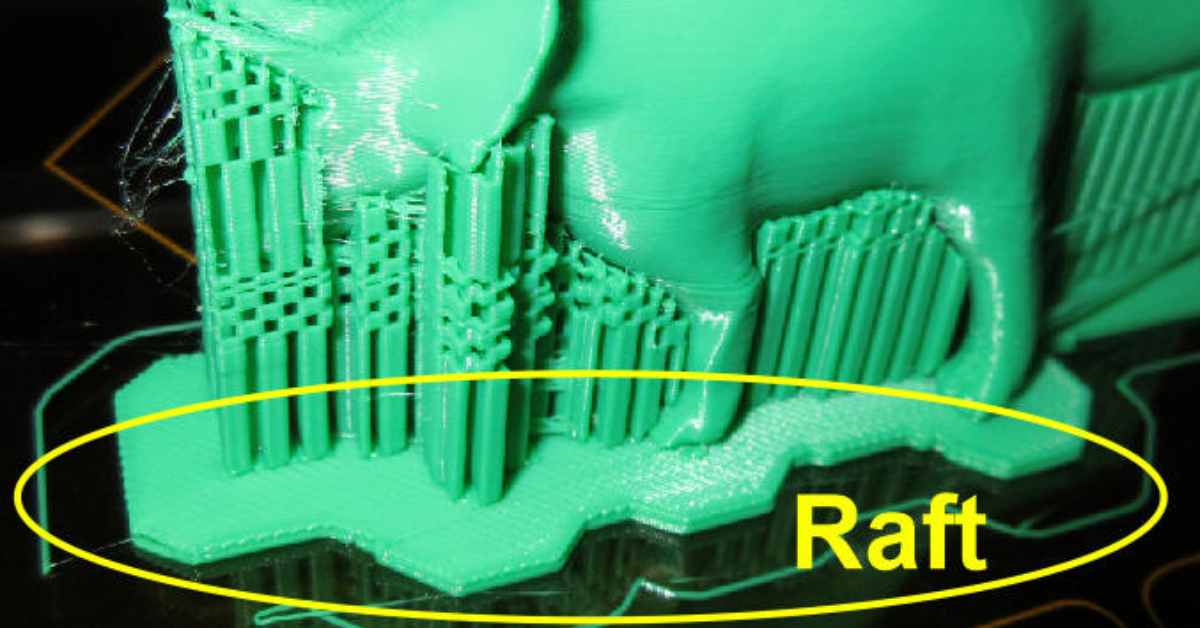

Raft trong 3D

So sánh Brim và Raft chi tiết

Hiểu rõ sự khác biệt giữa Brim và Raft giúp bạn kiểm soát chất lượng in và tối ưu chi phí vật liệu. Dưới đây là phân tích chi tiết giúp bạn chọn đúng kỹ thuật cho từng loại nhựa và hình dáng mô hình.

So sánh độ bám dính

Sự khác biệt lớn nhất nằm ở cách chúng neo giữ vật thể vào bề mặt bàn in. Tùy vào đặc tính của nhựa và hình dáng mô hình mà hiệu quả bám dính sẽ khác nhau:

Brim: Cung cấp độ bám ở mức trung bình. Cơ chế của nó là mở rộng diện tích bề mặt tiếp xúc của lớp đầu tiên, giúp phân bổ ứng suất co ngót đều hơn. Điều này đặc biệt hiệu quả trong việc giữ cho các góc của vật in không bị nhấc lên (warping). Tuy nhiên, Brim vẫn phụ thuộc hoàn toàn vào độ phẳng của bàn in. Với các loại nhựa có độ co ngót cao như ABS hoặc Nylon, nếu lực co kéo quá lớn, Brim vẫn có thể bị tách khỏi bàn.

Raft: Mang lại độ bám dính vượt trội và ổn định nhất. Bằng cách tạo ra một nền móng nhựa dày, Raft tạo ra một liên kết nhiệt hoàn hảo giữa nhựa với nhựa (lớp đáy mô hình và lớp đế Raft). Kỹ thuật này giúp bù đắp hoàn toàn những khiếm khuyết của bàn in bị lồi lõm hoặc cân bằng chưa chuẩn, loại bỏ rủi ro vật in bị đổ ngang hoặc bong tróc do thay đổi nhiệt độ đột ngột.

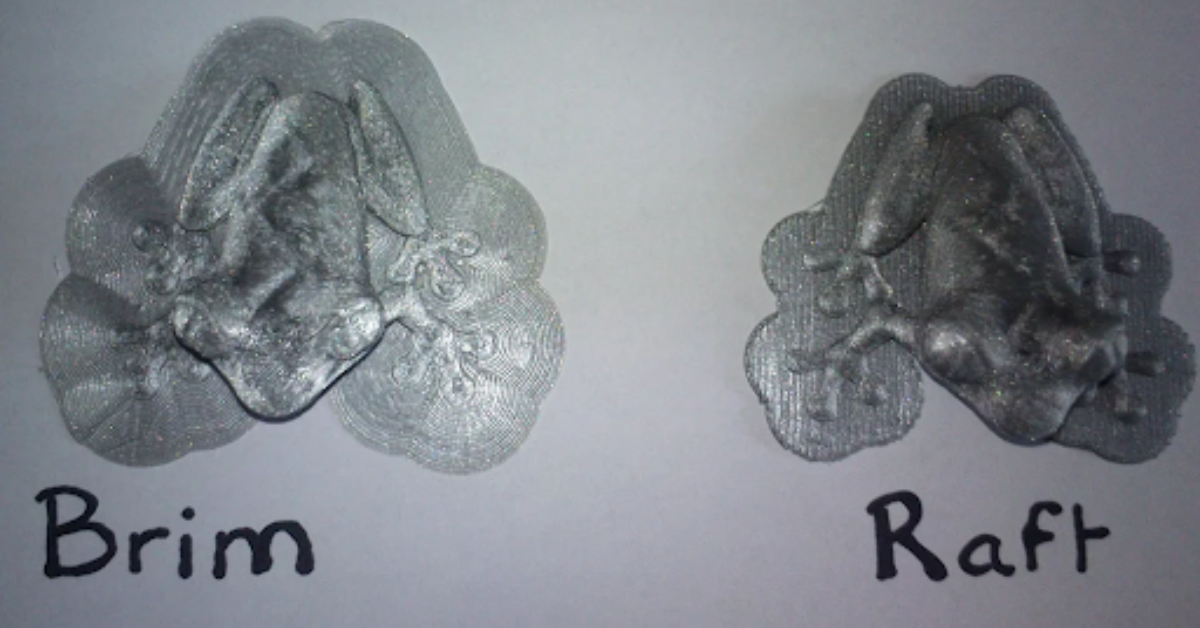

So sánh độ bám dính

So sánh vật liệu tiêu hao

Chi phí in ấn và thời gian hoàn thiện là những yếu tố mà người dùng luôn muốn tối ưu. Khi đặt lên bàn cân, sự sự chênh lệch về lượng nhựa sử dụng giữa hai kỹ thuật này là rất đáng kể:

Brim: Được đánh giá là giải pháp cực kỳ kinh tế. Vì chỉ bao gồm một lớp nhựa mỏng bao quanh chân vật thể, lượng nhựa tiêu tốn thường chỉ tính bằng vài gram và gần như không tác động đến tổng thời gian in. Đây là lựa chọn hàng đầu cho những dự án cần tiết kiệm vật liệu và đẩy nhanh tiến độ.

Raft: Tiêu tốn nhựa và thời gian hơn hẳn. Để tạo ra một tấm đế chắc chắn, máy phải in từ 3 đến 5 lớp nhựa có mật độ cao trước khi bắt đầu mô hình chính. Điều này không chỉ làm tăng đáng kể lượng nhựa tiêu thụ (đặc biệt với các vật in có diện tích đáy lớn) mà còn kéo dài thời gian chờ đợi, đôi khi lên đến hàng giờ đồng hồ cho những bản in lớn.

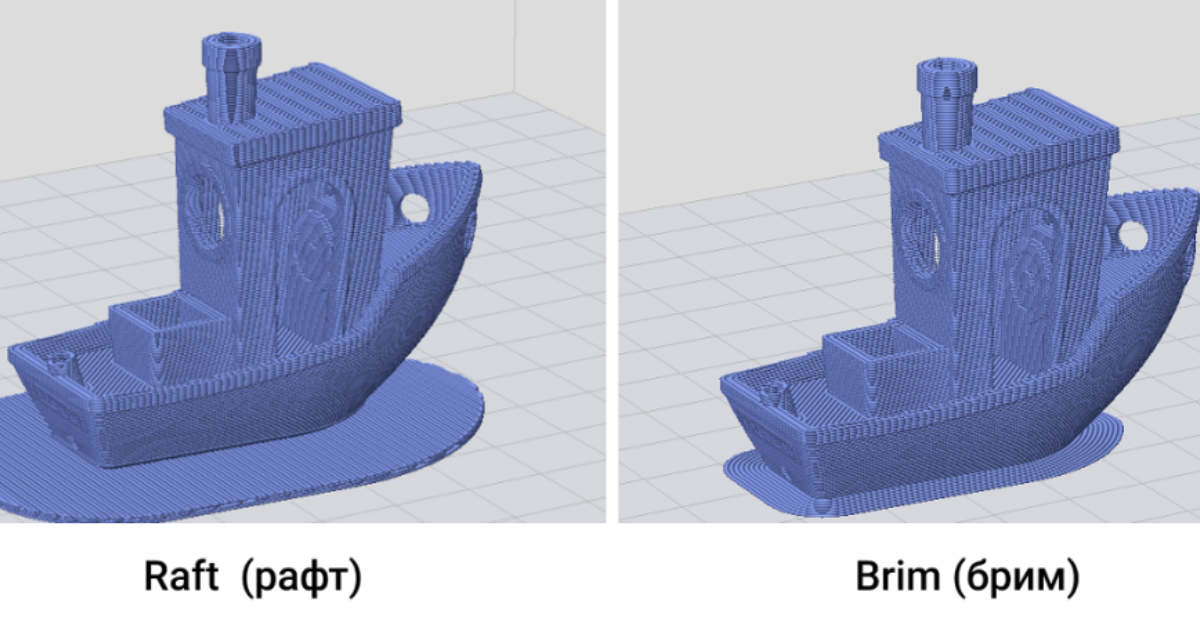

So sánh vật liệu tiêu hao

So sánh chất lượng bề mặt đáy

Tính thẩm mỹ của mặt đáy là yếu tố quyết định lựa chọn kỹ thuật hỗ trợ, đặc biệt với các mô hình yêu cầu độ tinh xảo cao. Sự khác biệt cụ thể như sau:

Brim: Giữ được chất lượng bề mặt đáy hoàn hảo và đồng nhất. Vì phần đáy của vật thể vẫn tiếp xúc trực tiếp với bàn in (như mặt kính hoặc tấm PEI), sản phẩm sau khi hoàn thiện sẽ có độ bóng hoặc mịn tối đa theo đúng vân của mặt bàn đó. Sau khi tách bỏ vành nhựa bao quanh, mặt đáy gần như không để lại dấu vết chỉnh sửa.

Raft: Bề mặt đáy thường sần sùi và kém thẩm mỹ hơn. Do mô hình được xây dựng đè lên các lớp nhựa đệm, mặt đáy sẽ xuất hiện các vết hằn, nốt nhựa hoặc độ nhám không đều sau khi tách đế. Trong nhiều trường hợp, bạn sẽ phải mất thêm công đoạn xử lý hậu kỳ như chà nhám hoặc gọt giũa để đạt được độ phẳng mong muốn.

Việc lựa chọn đúng giữa Brim và Raft trong in 3D sẽ giúp bạn cân bằng được giữa độ bám dính an toàn và yêu cầu thẩm mỹ của thành phẩm.

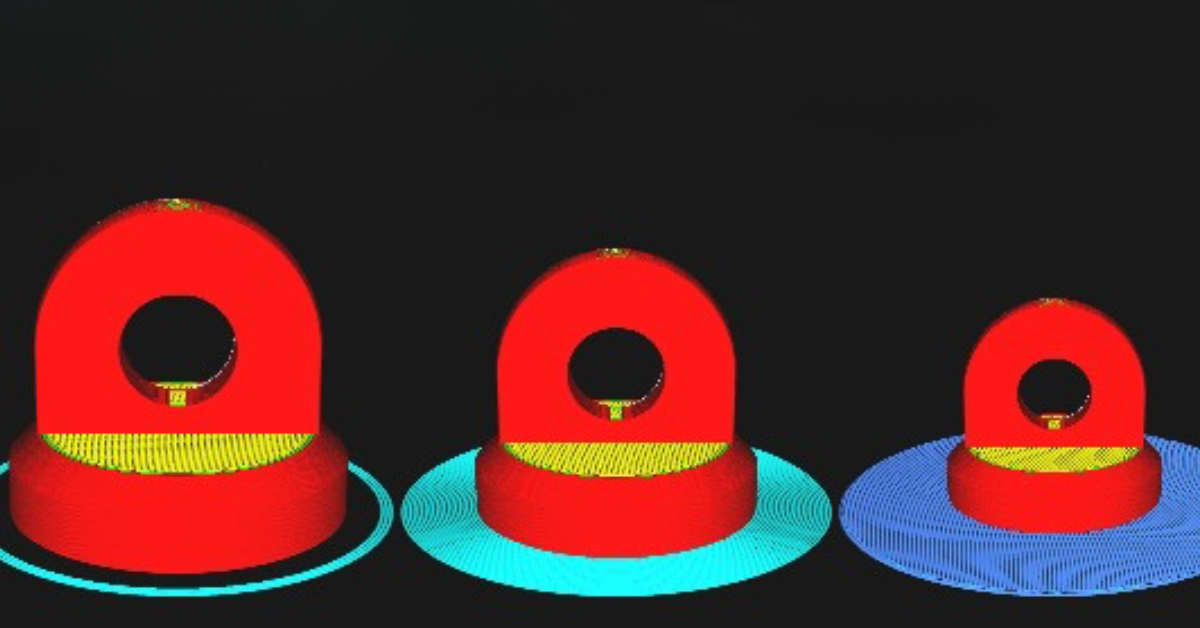

So sánh chất lượng bề mặt đáy

Những ưu và nhược điểm của Brim và Raft in 3D

Mỗi kỹ thuật hỗ trợ bám dính đều có những đặc tính riêng biệt, phù hợp với từng nhu cầu sản xuất cụ thể. Để có cái nhìn tổng quan nhất, bạn cần nắm rõ những mặt lợi và hại mà chúng mang lại trong quá trình vận hành thực tế.

Ưu điểm

Cả hai phương pháp đều đóng vai trò quan trọng trong việc nâng cao tỉ lệ thành công của bản in:

• Brim: Điểm cộng lớn nhất là khả năng tiết kiệm vật liệu tối đa và bảo toàn độ thẩm mỹ cho mặt đáy sản phẩm. Nó cực kỳ hiệu quả trong việc chống cong vênh cho các vật thể có diện tích lớn mà không làm tăng chi phí sản xuất.

• Raft: Là giải pháp cứu cánh tuyệt vời cho những mẫu in khó bám, có chân đế nhỏ hoặc khi bàn in của bạn gặp vấn đề về độ phẳng. Nó tạo ra một nền móng vững chắc giúp bản in ổn định tuyệt đối trong suốt nhiều giờ đồng hồ.

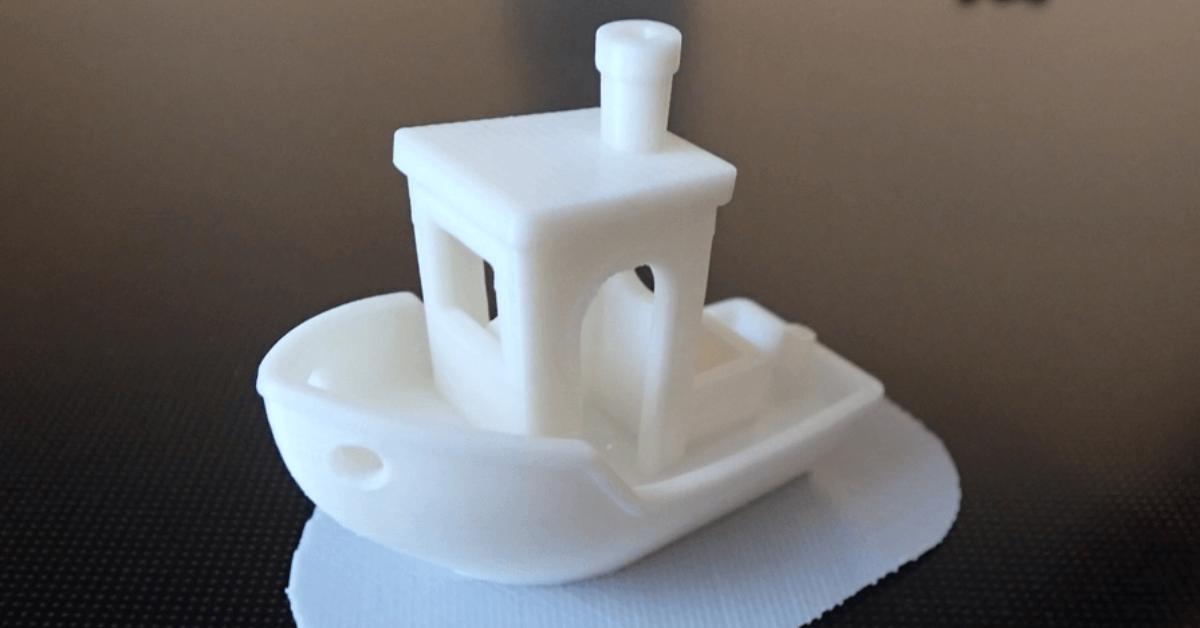

Ưu điểm

Nhược điểm

Bên cạnh những lợi ích, bạn cũng cần cân nhắc các hạn chế sau để có sự điều chỉnh thông số phù hợp:

• Về mặt hậu kỳ: Việc sử dụng các cấu trúc này đều đòi hỏi bạn phải tốn thêm công sức để tách bỏ phần nhựa thừa sau khi in. Nếu không cẩn thận, quá trình tháo gỡ có thể làm trầy xước hoặc hỏng các chi tiết nhỏ của mô hình.

• Về mặt thẩm mỹ: Đối với kỹ thuật dùng đế dày, mặt đáy thường không đạt được độ mịn màng lý tưởng, đôi khi xuất hiện các vết hằn nhựa gây mất thẩm mỹ.

• Về mặt chi phí: Việc lạm dụng kỹ thuật đế dày (Raft) cho mọi bản in sẽ gây lãng phí một lượng nhựa đáng kể và làm tăng thời gian khấu hao máy in do thời gian in bị kéo dài.

Hiểu rõ ưu và nhược điểm của Brim và Raft trong in 3D sẽ giúp bạn chủ động hơn trong việc tối ưu hóa quy trình in ấn của mình.

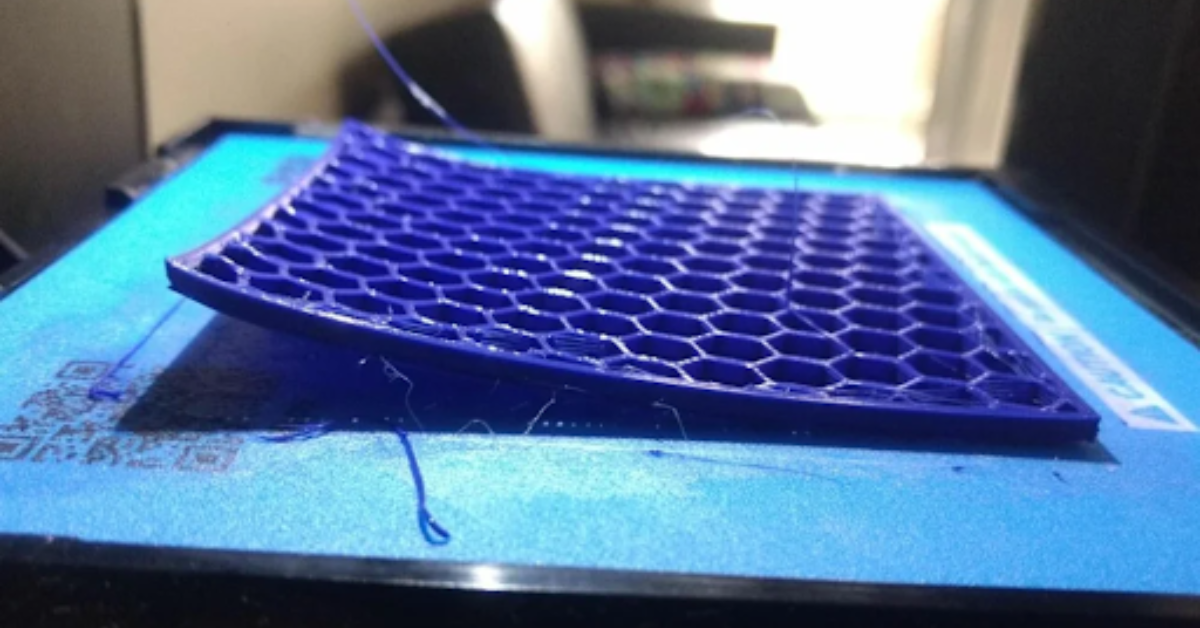

Nhược điểm

Thiết lập Brim và Raft trong phần mềm Slicer

Việc làm chủ phần cứng là chưa đủ, tinh chỉnh Slicer mới là yếu tố quyết định độ bám dính tuyệt đối. Brim và Raft đóng vai trò như bộ giảm chấn giúp triệt tiêu lực co ngót, ngăn chặn tình trạng cong vênh hiệu quả. Lựa chọn thông số chính xác không chỉ bảo vệ các góc cạnh sắc nhọn mà còn giúp bề mặt đáy hoàn thiện hơn, tiết kiệm tối đa thời gian xử lý hậu kỳ.

Để thiết lập hiệu quả, bạn có thể thực hiện theo các bước cụ thể dưới đây:

• Bước 1: Lựa chọn loại hỗ trợ phù hợp: Tại mục Build Plate Adhesion trong Slicer, hãy chọn Brim cho các mẫu có diện tích tiếp xúc nhỏ hoặc nhựa dễ cong như ABS/PETG. Chọn Raft nếu bàn in của bạn bị lồi lõm hoặc mẫu in có cấu trúc đáy cực kỳ phức tạp.

• Bước 2: Cấu hình thông số Brim: Thiết lập độ rộng (Brim Width) từ 5mm đến 10mm (tương đương 10-20 đường in). Đặc biệt lưu ý chỉ số Brim Distance phải luôn bằng 0 để phần vành bám chặt vào vật thể, tạo lực giữ tối đa cho các góc.

• Bước 3: Tinh chỉnh lớp khí cho Raft (Air Gap): Đây là bước quan trọng nhất. Hãy đặt thông số Raft Air Gap trong khoảng 0.2mm đến 0.3mm. Khoảng cách này đủ gần để mẫu in đứng vững trên đế nhưng cũng đủ xa để bạn có thể dùng tay tách bỏ phần đế sau khi in xong mà không làm hỏng bề mặt vật thể.

• Bước 4: Thiết lập độ dày đế: Cấu hình khoảng 2-3 lớp đế (Raft Layers) và phần lề dư (Extra Margin) rộng từ 3-5mm so với vật thể. Điều này tạo ra một nền móng vững chãi, giúp cách nhiệt hoàn hảo giữa bàn in và mẫu, đặc biệt hữu ích khi in các loại nhựa có độ co ngót cao.

Sau khi hoàn tất thiết lập, bạn sẽ thấy rõ sự cải thiện về độ ổn định của mẫu in trong suốt quá trình vận hành. Sự kết hợp giữa Brim giúp tăng diện tích bám dính và Raft giúp bù đắp sai lệch bàn nhiệt sẽ giúp bạn tự tin in các cấu trúc phức tạp mà không lo bong tróc.

Đây là giải pháp tối ưu để nâng cao tỷ lệ thành công, đồng thời bảo vệ máy in khỏi hư hại do mẫu bị xê dịch.

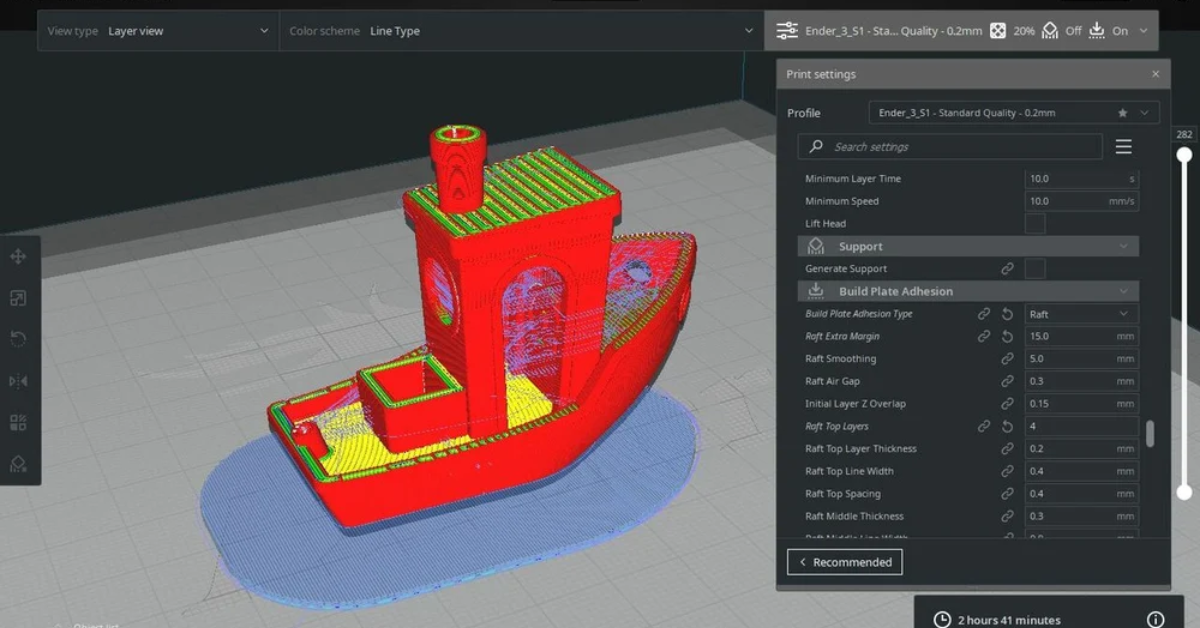

Thiết lập Brim và Raft trong phần mềm Slicer

Hy vọng qua bài viết này, bạn đã nắm rõ sự khác biệt giữa Brim và Raft trong in 3D để áp dụng hiệu quả cho từng mẫu in cụ thể. Việc lựa chọn đúng kỹ thuật không chỉ giúp tiết kiệm thời gian, vật liệu mà còn nâng cao tỉ lệ thành công cho những dự án phức tạp. Nếu bạn đang tìm kiếm giải pháp in ấn chuyên nghiệp hoặc cần tư vấn thêm về kỹ thuật, hãy để 3dMaker đồng hành cùng bạn. Chúng tôi cam kết sẽ mang đến những kiến thức thực tiễn và thiết bị chất lượng nhất cho cộng đồng in 3D.
