Top 7 cách khắc phục dịch chuyển lớp chuẩn cho máy in 3D

Cách khắc phục dịch chuyển lớp là việc điều chỉnh lại hệ thống cơ khí khi các lớp in bị lệch khỏi vị trí trục ban đầu, gây biến dạng mô hình. Để xử lý dứt điểm, bạn cần hiểu rõ sự tương quan giữa nhiệt độ đầu phun và tốc độ cấp sợi. Trong bài viết này, 3DMaker sẽ phân tích cụ thể những nguyên nhân phổ biến và hướng dẫn bạn các bước sửa lỗi chi tiết để đạt được thành phẩm in mịn đẹp.

Nguyên nhân phổ biến gây dịch chuyển lớp

Dịch chuyển lớp (layer shift) xảy ra đột ngột khi các lớp nhựa không xếp chồng thẳng đứng theo trục Z, thường do cơ khí hỏng hoặc phần mềm đẩy máy vượt giới hạn chịu tải. Dưới đây là các nguyên nhân kỹ thuật hay gặp nhất, được sắp xếp từ phổ biến đến phức tạp, giúp bạn kiểm tra nhanh theo thứ tự.

Nguyên nhân phổ biến gây dịch chuyển lớp

Dây curoa bị chùng, lỏng hoặc mòn

Dây curoa GT2 truyền lực từ động cơ bước đến trục X/Y, kiểm soát vị trí đầu phun. Khi chùng (do giãn dài theo thời gian) hoặc răng cưa mòn, dây trượt trên puli lúc tăng tốc/đổi chiều, gây lệch ngay lập tức. Dấu hiệu nhận biết: Dây dao động mạnh như "sóng biển" khi máy chạy, kèm tiếng kêu lạch cạch hoặc "zii zii" ở tốc độ cao. Kiểm tra bằng cách gảy nhẹ giữa hai puli – nếu tiếng quá cao/vàng thì chùng.

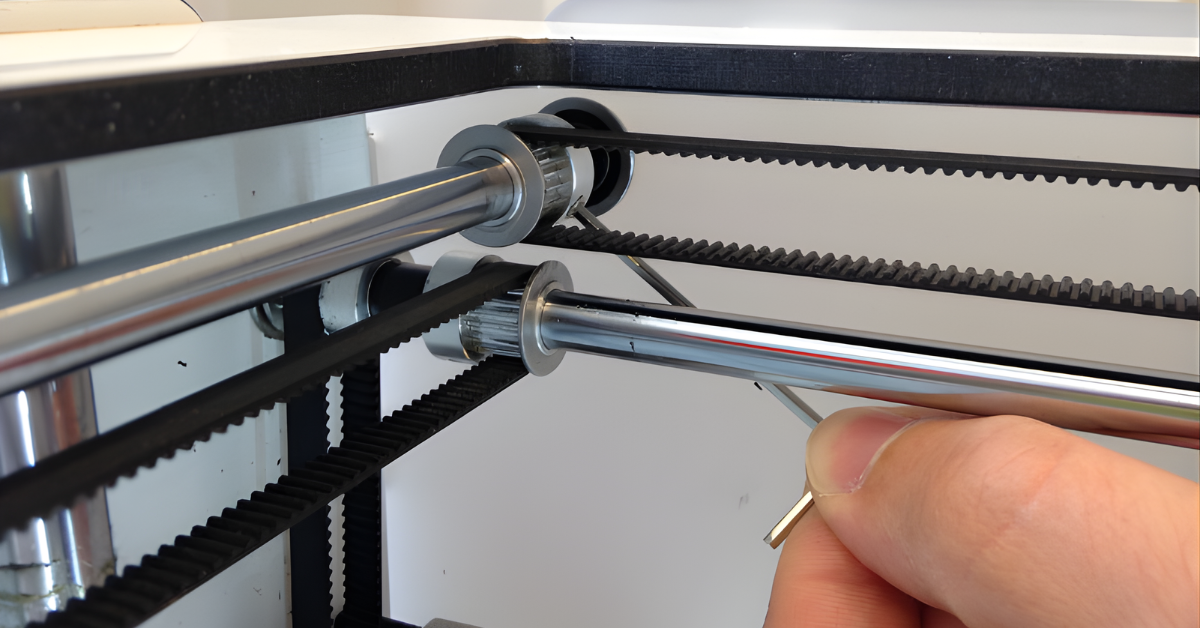

Puli bị lỏng, vít khóa không chặt

Puli (bánh răng nhỏ gắn trục motor NEMA17) kết nối dây curoa với động cơ. Vít set screw (vít lục giác nhỏ) giữ puli vào mặt phẳng D-flat của trục nếu lỏng sẽ làm puli quay lệch pha, tạo vết lệch ngẫu nhiên khắp bản in. Nguyên nhân phổ biến: Rung động tích tụ sau 50-100 giờ in làm vít tự nới, đặc biệt ở máy giá rẻ như Ender 3.

Puli bị lỏng, vít khóa không chặt

Step motor mất bước

Động cơ bước có thể bị mất bước khi phải chịu tải trọng quá lớn hoặc khi dòng điện cung cấp không đủ để thắng lực cản. Khi bị mất bước, động cơ sẽ dừng lại một nhịp ngắn trong khi phần mềm vẫn tiếp tục gửi tín hiệu di chuyển, gây ra sai lệch vị trí.

Tình trạng này thường kèm theo tiếng kêu rè rè đặc trưng hoặc động cơ nóng lên quá mức bình thường. Nếu bạn cảm thấy motor quá nóng khi chạm vào, khả năng cao là dòng điện đang bị đẩy lên quá cao hoặc motor đang bị quá tải cơ khí.

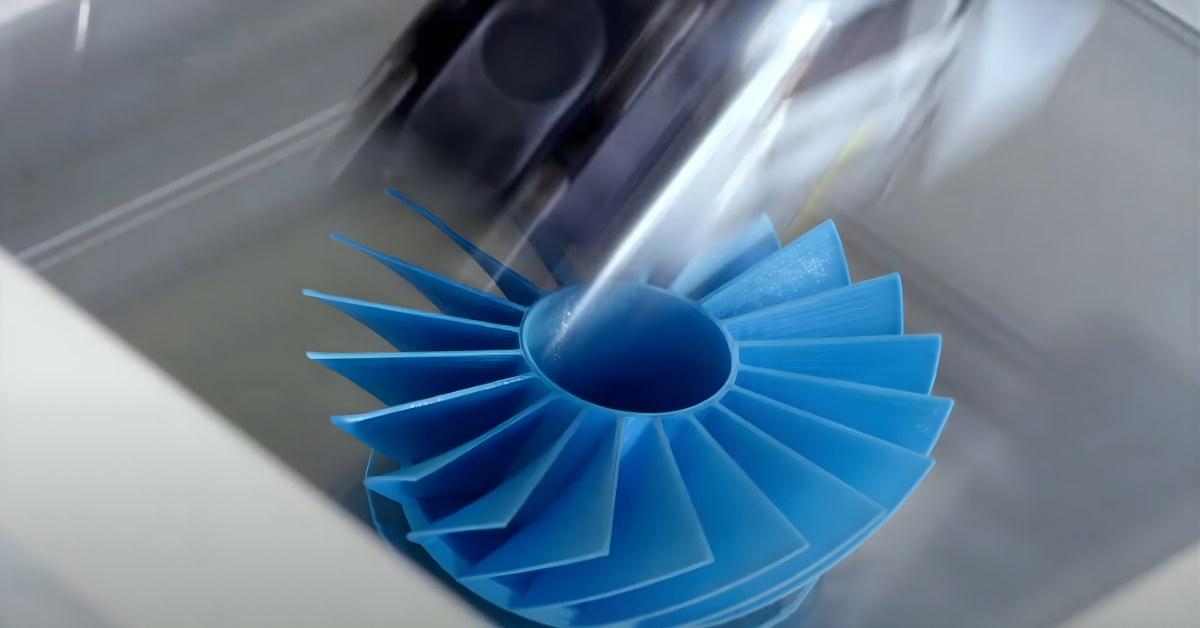

Tốc độ in quá cao

Việc cài đặt tốc độ in vượt quá khả năng xử lý của khung máy và động cơ là nguyên nhân rất phổ biến. Khi di chuyển quá nhanh, quán tính của đầu phun lớn khiến động cơ không thể dừng lại hoặc đổi hướng chính xác theo đúng tọa độ trong file G-code.

Ví dụ, nếu bạn đặt tốc độ di chuyển không in vượt quá 150mm/s trên một chiếc máy có khung yếu, hiện tượng dịch chuyển lớp sẽ xảy ra ngay lập tức. Các góc nhọn của sản phẩm thường là nơi dễ xuất hiện lỗi này nhất do sự thay đổi hướng đột ngột.

Tốc độ in quá cao

Khung máy không chắc chắn, máy rung

Một bộ khung máy lỏng lẻo hoặc đặt trên bề mặt không bằng phẳng sẽ tạo ra những rung động cộng hưởng khi đầu in chuyển động qua lại. Những rung động này tác động trực tiếp lên hệ thống truyền động và làm sai lệch vị trí của các lớp nhựa đang bồi đắp.

Hãy đảm bảo rằng tất cả các thanh nhôm định hình và vít bắt khung đều được cố định chắc chắn. Một chiếc máy in rung lắc quá mạnh không bao giờ có thể tạo ra những bản in có bề mặt mịn màng và chính xác.

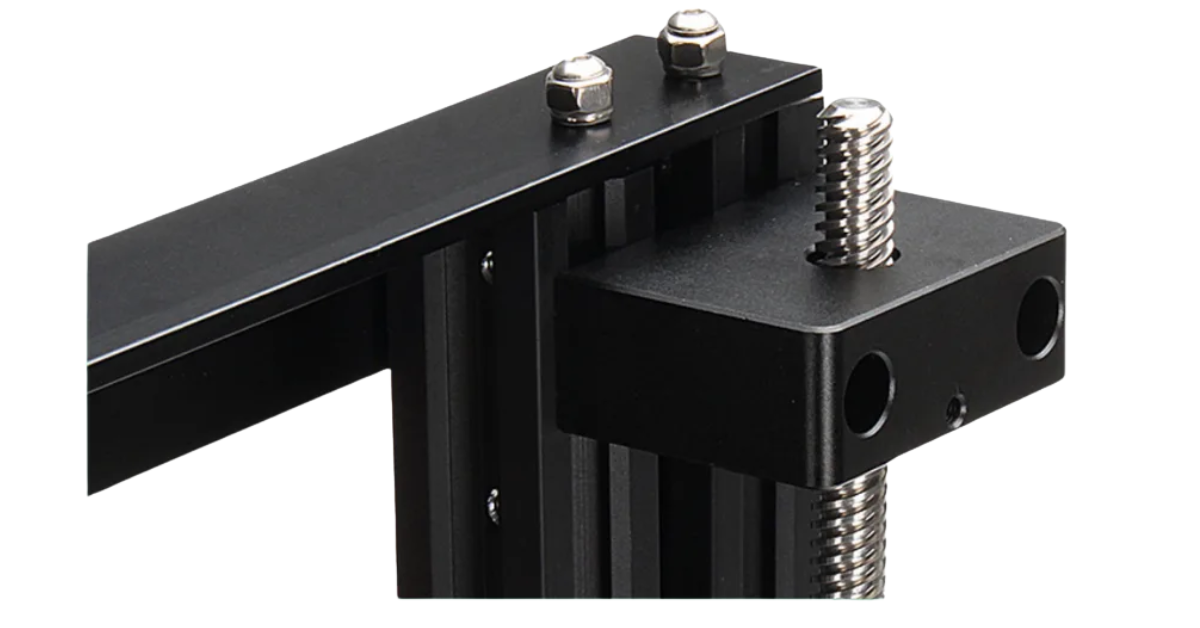

Trục X/Y/Z bám bụi hoặc thiếu bôi trơn

Các thanh trượt và trục vitme cần được bôi trơn định kỳ để giảm ma sát khi máy hoạt động. Nếu bụi bẩn bám dày hoặc mỡ bôi trơn bị khô, lực ma sát sẽ tăng lên đáng kể khiến động cơ bước phải làm việc nặng nhọc hơn để di chuyển đầu phun.

Khi lực ma sát lớn hơn lực kéo của động cơ, máy sẽ bị khựng lại ở một số điểm nhất định trên trục. Điều này giải thích tại sao đôi khi lỗi dịch chuyển lớp chỉ xảy ra ở một độ cao hoặc một vị trí cố định trên bàn in.

Trục X/Y/Z bám bụi hoặc thiếu bôi trơn

Driver step chưa được set dòng đúng

Driver là bộ phận điều khiển dòng điện cấp cho động cơ bước, nếu dòng điện quá thấp, động cơ sẽ không đủ khỏe để kéo bàn in hoặc đầu phun. Ngược lại, nếu dòng điện quá cao, driver và motor sẽ bị quá nhiệt dẫn đến việc tự ngắt để bảo vệ, gây mất bước.

Việc thiết lập thông số Vref trên driver cần độ chính xác cao để phù hợp với thông số kỹ thuật của từng loại motor cụ thể. Bạn nên kiểm tra lại thông số này trong firmware hoặc điều chỉnh bằng biến trở trên driver nếu máy của bạn cho phép.

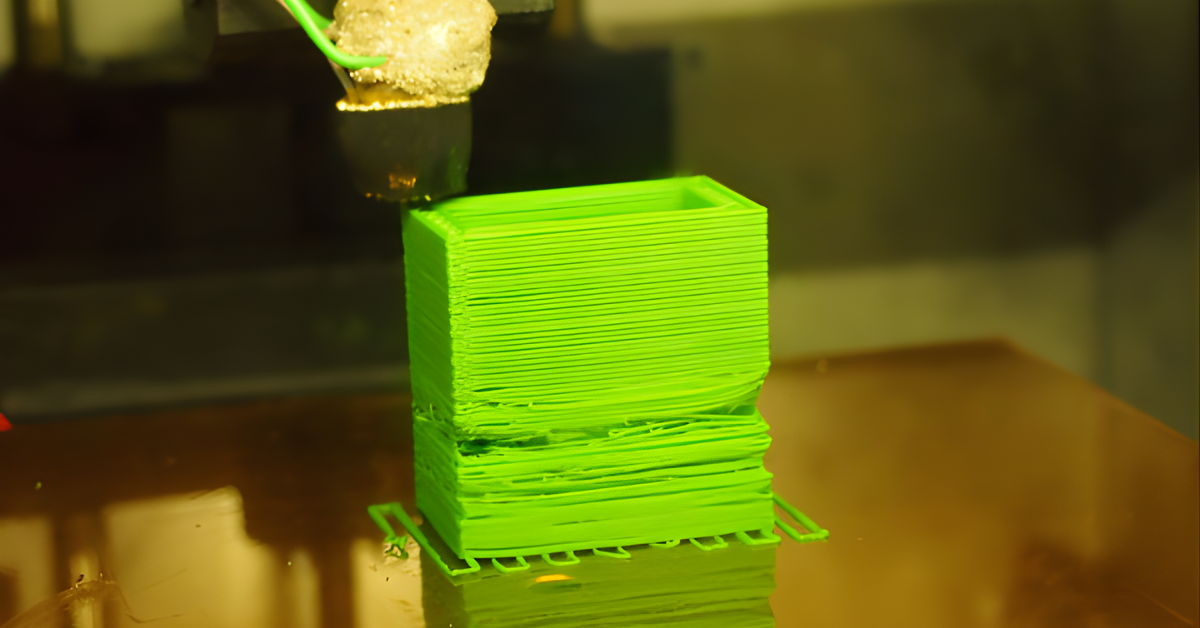

Cách khắc phục lỗi dịch chuyển lớp chi tiết từng bước

Sau khi đã xác định được nguyên nhân, bạn cần tiến hành sửa chữa theo một trình tự logic để không bỏ sót các lỗi nhỏ. Cách khắc phục dịch chuyển lớp hiệu quả nhất là kết hợp giữa việc cân chỉnh cơ khí và tối ưu hóa thông số phần mềm.

Cách khắc phục lỗi dịch chuyển lớp chi tiết từng bước

Căng chỉnh lại dây curoa đúng tiêu chuẩn

• Nới lỏng 2 vít điều chỉnh cụm căng dây curoa (tensioner) trên trục X và Y.

• Kéo căng dây từ từ cho đến khi dùng ngón tay gảy nhẹ giữa 2 puli nghe tiếng "trầm như dây guitar" (tần số lý tưởng 110-120Hz, có thể dùng app Belt Tension trên điện thoại để đo chính xác).

• Siết chặt vít cố định tensioner, sau đó di chuyển thủ công trục X/Y qua toàn bộ hành trình kiểm tra độ mượt, không nghe tiếng kêu lạch cạch hay cảm giác rơ.

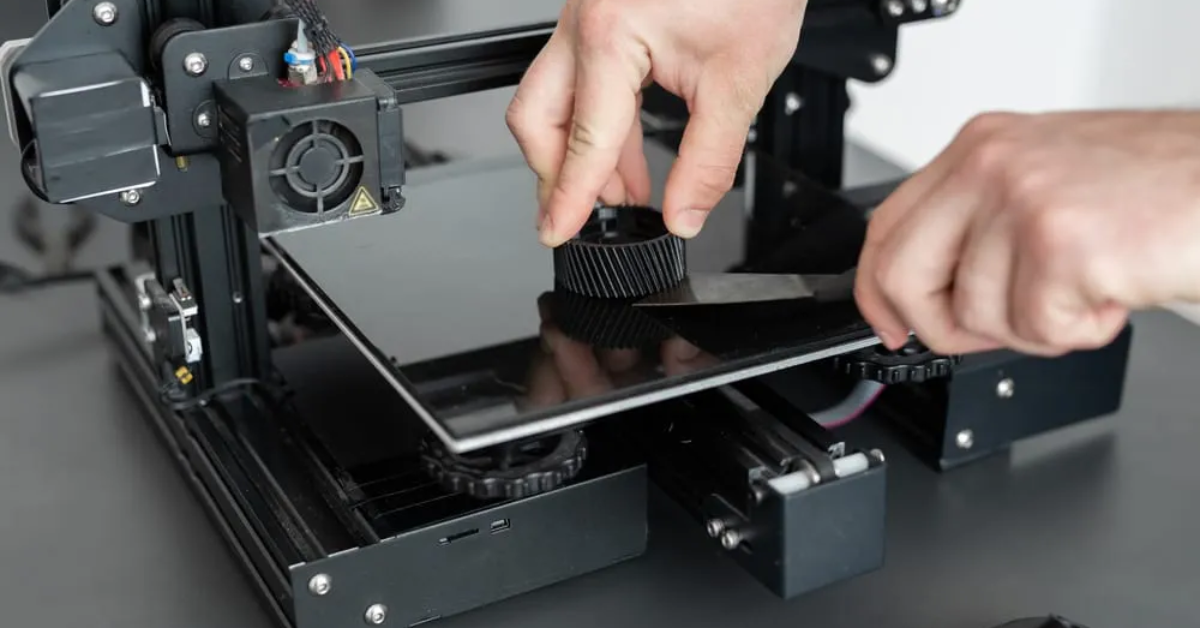

Siết lại puli và các vít cố định

• Tắt nguồn máy in, xoay puli gắn trên trục motor sao cho ít nhất một vít set screw (vít lục giác nhỏ) nằm đúng vị trí mặt phẳng D-flat (phần vát dẹt) của trục động cơ NEMA17.

• Dùng cờ lê lục giác đúng cỡ (thường H1.5 hoặc H2mm) siết chặt cả 2 vít set screw theo mô-men xoắn 1.5-2Nm, đảm bảo puli không xoay trượt khi kéo tay.

• Test bằng cách xoay trục motor thủ công: puli phải quay đồng bộ hoàn toàn với trục, không có hiện tượng trượt răng.

Siết lại puli và các vít cố định

Giảm tốc độ in để tránh quá tải

• Trong phần mềm Cura/PrusaSlicer, giảm Print Speed xuống 40-60mm/s tùy model máy (Ender 3: 45mm/s; Bambu X1: 60mm/s).

• Đặt Travel Speed dưới 100mm/s, lý tưởng 80mm/s để giảm quán tính khi đầu phun di chuyển không in.

• Giảm Acceleration xuống 1000-2000mm/s² và Jerk 8-10mm/s trong phần Custom Settings hoặc Firmware (Marlin: M201/M205), lưu ý test print nhỏ trước khi in lớn.

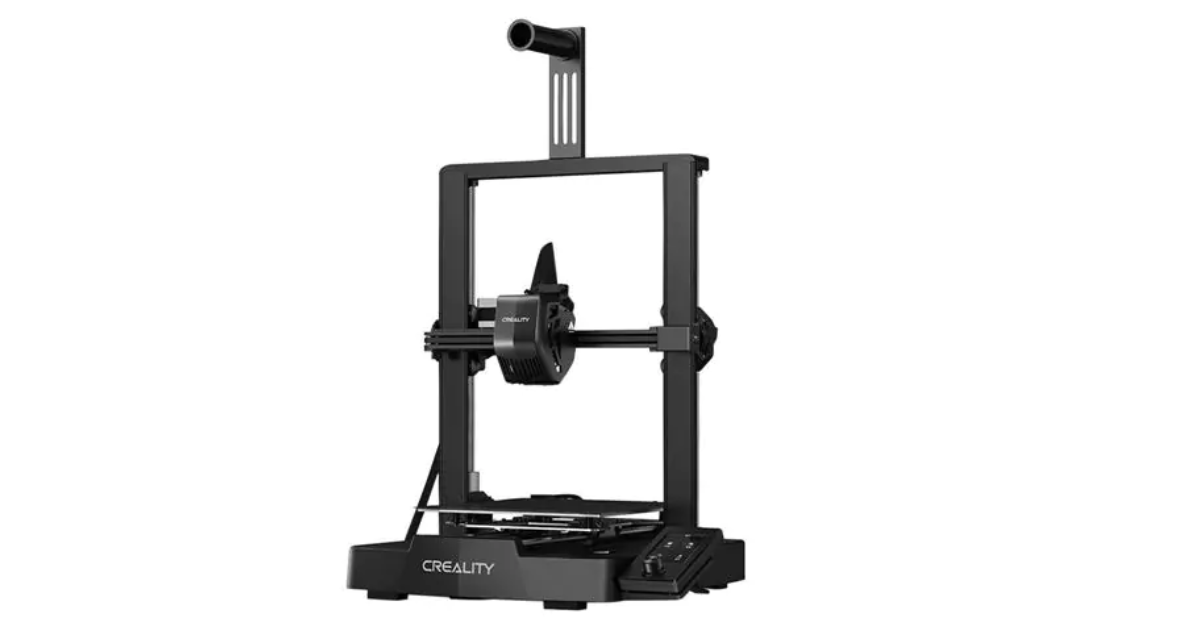

Kiểm tra độ vững chắc của khung máy

• Đặt máy trên mặt phẳng, kiểm tra 4 chân máy bằng cách ấn từng góc – nếu máy lắc bập bênh thì điều chỉnh chân cao su hoặc kê thêm tấm đệm chống rung.

• Dùng lục giác/khóa vòng siết chặt tất cả ốc vít khung máy theo mô-men 2-3Nm, đặc biệt các khớp nối thanh nhôm định hình 2020/2040.

• Nếu máy rung mạnh ở tốc độ >80mm/s, hàn/lắp thêm thanh giằng chéo 45° giữa khung trên/dưới hoặc đặt máy lên tấm bê tông dày 3cm.

Kiểm tra độ vững chắc của khung máy

Kiểm tra driver step và firmware

Thiết lập phần điện chính xác giúp động cơ hoạt động bền bỉ và không bị mất bước đột ngột. Bạn cần đảm bảo dòng điện cấp cho motor đủ mạnh để thắng các lực cản vật lý phát sinh trong quá trình in.

• Kiểm tra heatsink driver trên mainboard, nếu nhiệt độ >60°C khi chạm tay thì lắp quạt 40mm thổi trực tiếp hoặc nâng Current xuống 70% trước.

• Dùng multimeter DC đo điện áp Vref trên chân điều chỉnh biến trở driver (TMC2209: 0.8-1.1V; A4988: 0.7-1.2V cho NEMA17 1.8A), tính theo công thức Vref = Current/√2.

• Kết nối USB kiểm tra firmware Marlin: gửi M503 xem Acceleration limits, điều chỉnh M201 (accel) và M205 (jerk) phù hợp phần cứng thực tế.

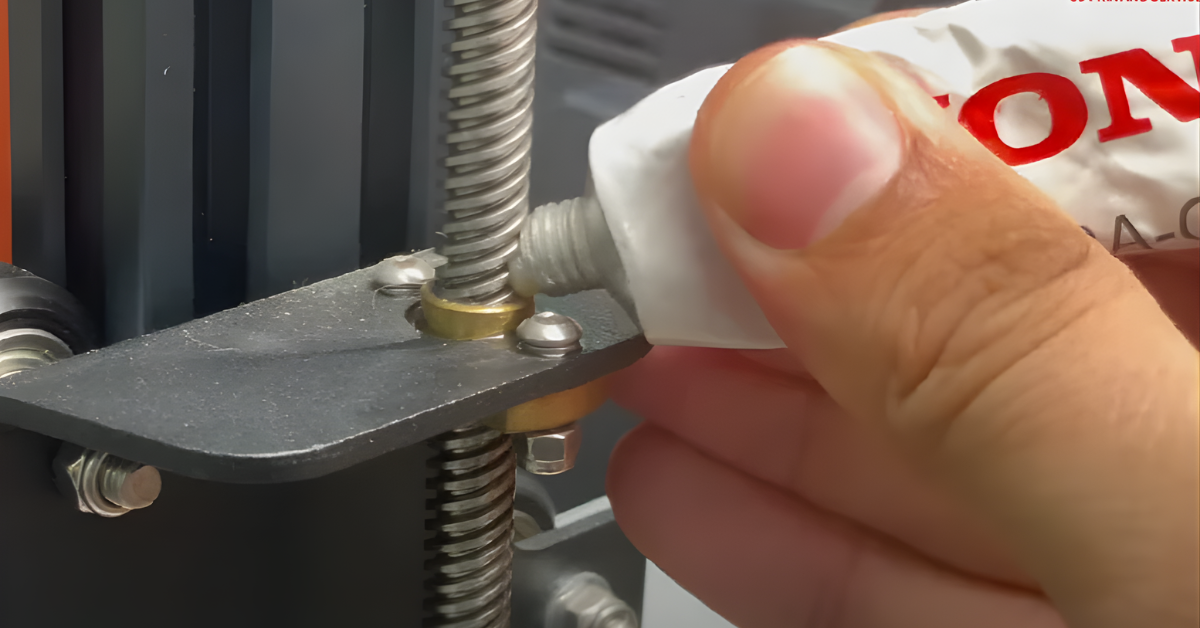

Vệ sinh và bôi trơn trục

Hệ thống dẫn hướng cần sạch sẽ để giảm thiểu ma sát đến mức thấp nhất. Đây là công việc bảo trì định kỳ mà bất kỳ người dùng máy in 3D nào cũng nên thực hiện thường xuyên.

• Dùng khăn microfiber sạch + isopropyl alcohol 90% lau kỹ bụi bẩn, nhựa thừa và mỡ khô cũ trên thanh trượt linear rods (8mm) và trục vitme Z (TR8x8).

• Thoa mỡ khô PTFE dry lube mỏng như Super Lube 21030 hoặc Tri-Flow chỉ một lớp siêu mỏng bằng tăm bông – tuyệt đối tránh mỡ bò/mỡ xe máy vì hút bụi nghiêm trọng.

• Di chuyển đầu phun và bàn in qua lại toàn hành trình 5-10 lần thủ công để mỡ thấm đều vào vòng bi/bushing, lau bớt phần dư thừa lồi ra ngoài.

Vệ sinh và bôi trơn trục

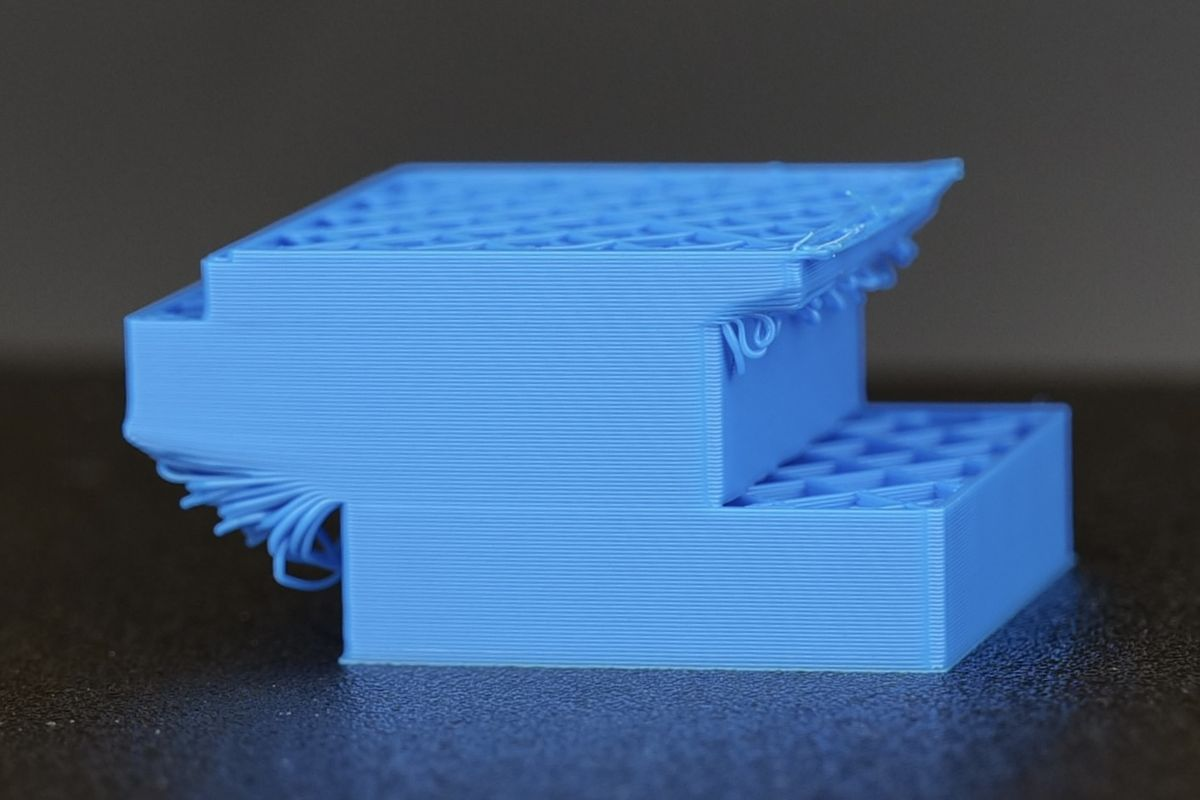

Những cách tránh lỗi dịch chuyển lớp trong thời gian sử dụng

Để máy in hoạt động ổn định và tránh lỗi dịch chuyển lớp trong tương lai, bạn cần duy trì những thói quen vận hành máy in khoa học. Dưới đây là những lưu ý quan trọng mà 3DMaker khuyên bạn nên thực hiện thường xuyên:

• Về chế độ bảo trì định kỳ: Bạn nên vệ sinh bụi bẩn và bôi trơn các trục dẫn hướng hàng tháng để đảm bảo máy vận hành mượt mà. Đừng để bụi và nhựa thừa tích tụ quá lâu vì chúng sẽ làm tăng ma sát, gây áp lực lớn lên động cơ bước.

• Về cài đặt thông số in: Sử dụng tốc độ in và gia tốc phù hợp với đặc tính của từng loại nhựa cũng như khả năng chịu tải của khung máy. Việc ép máy chạy quá tốc độ thiết kế chỉ để nhanh xong bản in là nguyên nhân trực tiếp dẫn đến hiện tượng trượt bước.

• Về kiểm tra linh kiện cơ khí: Hãy tập thói quen kiểm tra độ căng của dây curoa và siết lại các con vít định vị puli sau mỗi 100 giờ hoạt động. Đừng đợi đến khi bản in bị hỏng hoàn toàn mới bắt đầu đi tìm lỗi và sửa chữa các bộ phận truyền động.

• Về vị trí đặt máy in: Máy in cần được đặt trên một bề mặt phẳng, vững chãi và không bị rung lắc trong quá trình đầu phun di chuyển qua lại. Tránh đặt máy trên những chiếc bàn gỗ yếu hoặc kệ chứa đồ thiếu độ chắc chắn vì sẽ gây cộng hưởng rung động.

Những cách tránh lỗi dịch chuyển lớp trong thời gian sử dụng

Việc nắm rõ nguyên nhân và áp dụng đúng cách khắc phục dịch chuyển lớp giúp bạn hạn chế tối đa các bản in lỗi gây lãng phí. Từ việc kiểm tra dây curoa, siết chặt puli đến vệ sinh trục máy đều là những bước bảo trì thiết yếu giúp hệ thống vận hành ổn định. Nếu bạn có nhu cầu nâng cấp linh kiện hoặc cần hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ với 3DMaker để được tư vấn giải pháp tối ưu. Đội ngũ chúng tôi luôn sẵn sàng giúp bạn xử lý mọi vấn đề phát sinh.
