Cách sử dụng cấu trúc lưới in 3D hiệu quả cho thiết kế và sản xuất

Cấu trúc lưới đóng vai trò quan trọng trong nhiệm vụ tối ưu hóa trọng lượng và độ bền của các sản phẩm sản xuất bồi đắp. Người dùng cần nắm vững quy trình từ khâu thiết kế đến thiết lập thông số kỹ thuật chính xác để khai thác tối đa ưu thế này. Trong bài viết này, 3dMaker sẽ hướng dẫn bạn cách sử dụng cấu trúc lưới in 3D hiệu quả thông qua các bước chuẩn bị, kỹ thuật mô phỏng và lưu ý vận hành thực tế nhằm đảm bảo chất lượng chi tiết đầu ra tốt nhất.

Vì sao nên sử dụng cấu trúc lưới trong in 3D?

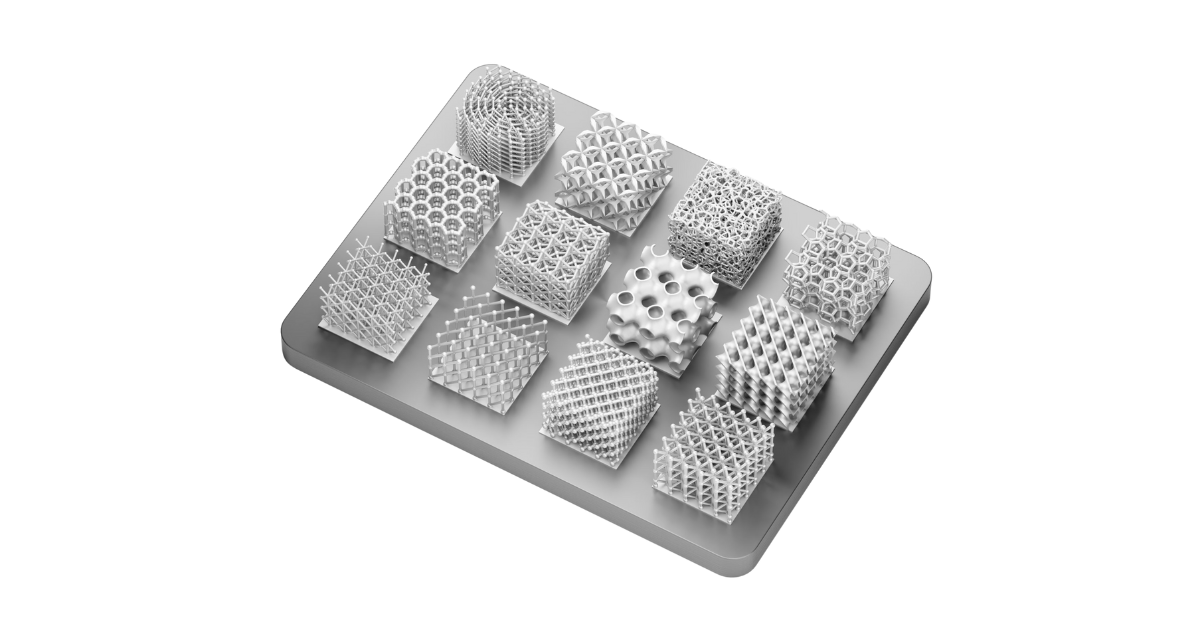

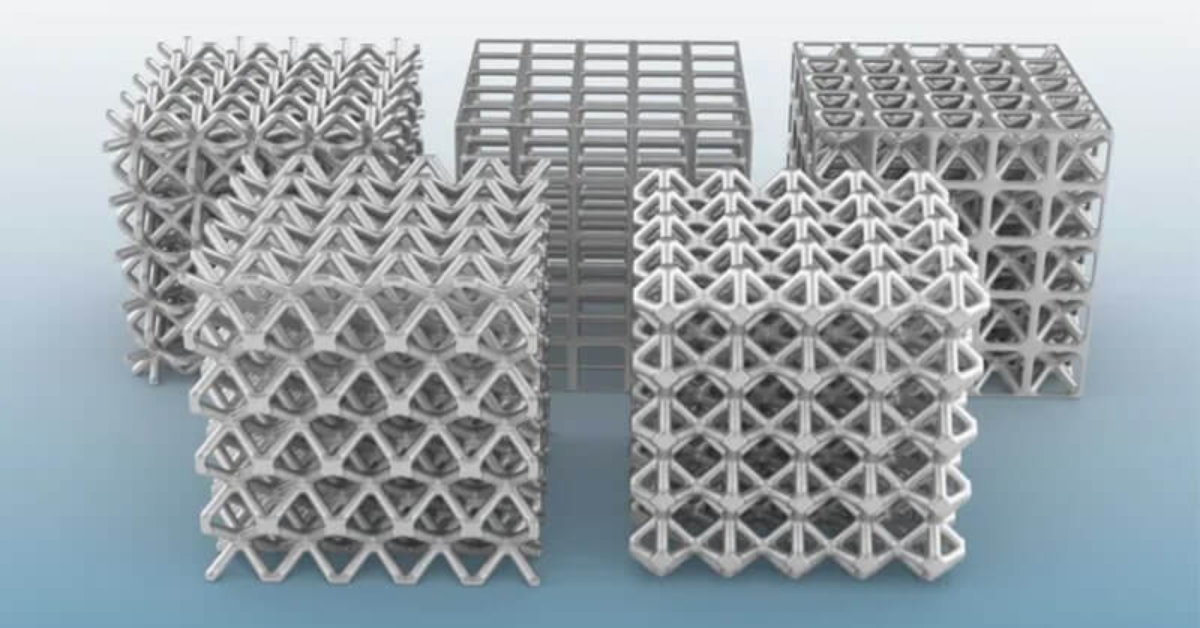

Cấu trúc lưới là một mạng lưới các thanh nối và nút giao liên kết với nhau trong không gian ba chiều, tạo thành một khung xương vững chắc nhưng vẫn có độ rỗng nhất định. Áp dụng thiết kế này giúp thay thế phần lõi đặc truyền thống, tạo ra những sản phẩm thông minh với hiệu quả vượt trội trong sản xuất bồi đắp. Dưới đây là những lý do chính khiến cấu trúc lưới trở thành lựa chọn ưu việt cho kỹ thuật in 3D:

• Tối ưu hóa trọng lượng: Cấu trúc rỗng giúp giảm đáng kể khối lượng vật liệu sử dụng mà không làm mất đi tính ổn định của sản phẩm. Điều này cực kỳ quan trọng đối với các linh kiện trong ngành hàng không và thiết bị di động.

• Tiết kiệm chi phí và thời gian: Giảm bớt lượng nhựa hoặc kim loại tiêu thụ giúp doanh nghiệp hạ giá thành sản xuất trên mỗi đơn vị chi tiết. Đồng thời, thời gian in ấn cũng được rút ngắn do ít vật liệu hơn và hỗ trợ tối ưu, nhưng có thể tăng nếu cấu trúc phức tạp đòi hỏi tốc độ chậm.

• Khả năng hấp thụ xung lực: Các mắt lưới có đặc tính đàn hồi tự nhiên, giúp phân tán lực tác động và giảm chấn hiệu quả hơn nhiều so với khối đặc. Ứng dụng này mang lại giá trị lớn khi sản xuất đế giày thể thao hoặc lớp lót bảo vệ trong mũ bảo hiểm.

• Cải thiện hiệu suất tản nhiệt: Diện tích bề mặt tiếp xúc lớn trong không gian lưới cho phép luồng khí và chất lỏng lưu thông dễ dàng qua chi tiết. Tính năng này được tận dụng triệt để để tạo ra các bộ trao đổi nhiệt hiệu suất cao trong máy móc công nghiệp.

Vì sao nên sử dụng cấu trúc lưới trong in 3D?

Bước chuẩn bị trước khi áp dụng cấu trúc lưới in 3D

Chuẩn bị chu đáo giúp đảm bảo mô hình lưới phức tạp có thể chuyển đổi thành sản phẩm thực tế một cách chính xác và ổn định nhất. Bạn cần thực hiện các công việc kiểm tra hệ thống và thiết bị một cách bài bản trước khi bắt đầu quy trình in ấn chính thức:

Xác định mục tiêu sử dụng và vật liệu

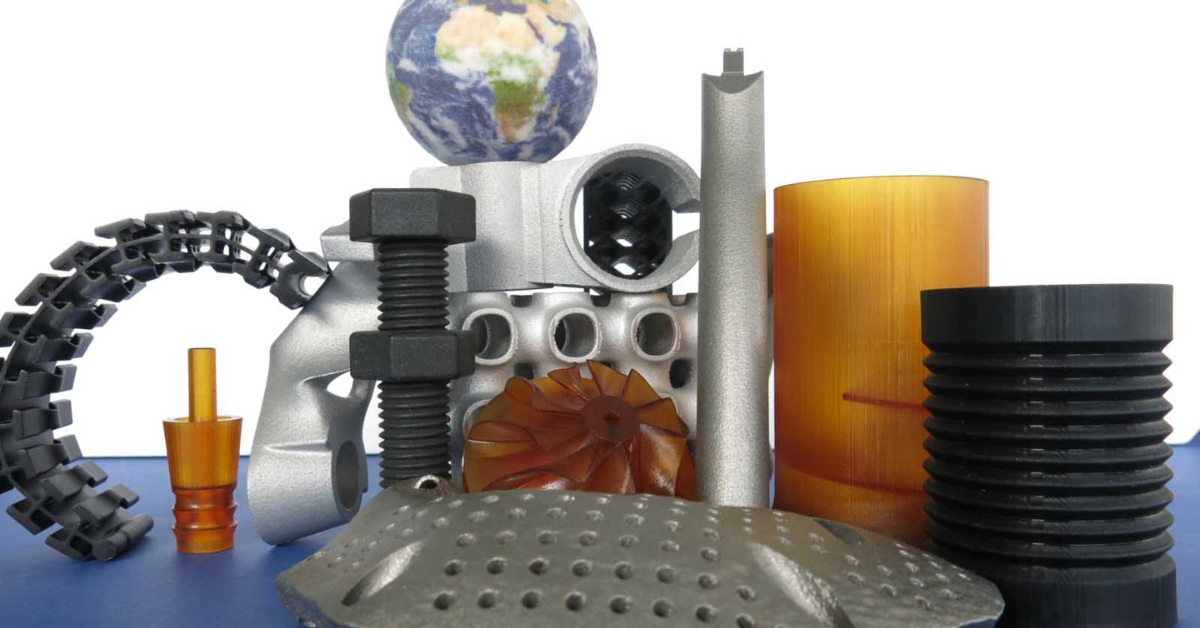

Lựa chọn loại vật liệu in có đặc tính cơ lý phù hợp với chức năng và độ chịu lực của cấu trúc lưới định hình là yếu tố tiên quyết. Nhựa kỹ thuật có độ dẻo cao thường ưu việt hơn vật liệu giòn nếu chi tiết cần khả năng chịu va đập mạnh. Xác định rõ môi trường làm việc giúp bạn chọn được vật liệu chịu nhiệt hoặc chống ăn mòn tương ứng với thiết kế lưới, đảm bảo tuổi thọ cho sản phẩm trong điều kiện vận hành thực tế.

Xác định mục tiêu sử dụng và vật liệu

Kiểm tra và cân chỉnh máy in 3D

Bảo trì và cân chỉnh bàn in chính xác giúp đảm bảo các thanh lưới siêu nhỏ có độ bám dính tốt trên từng lớp in. Do cấu trúc lưới thường có diện tích tiếp xúc với bàn in rất nhỏ, bất kỳ sự lệch lạc nào cũng có thể dẫn đến hiện tượng bong chân hoặc đứt gãy giữa chừng. Bạn cũng nên kiểm tra độ ổn định của nhiệt độ đầu phun và làm sạch hệ thống dẫn nhựa để tránh sai số kích thước cho các mắt lưới có độ chi tiết cao.

Cấu hình phần cứng và phần mềm thiết kế

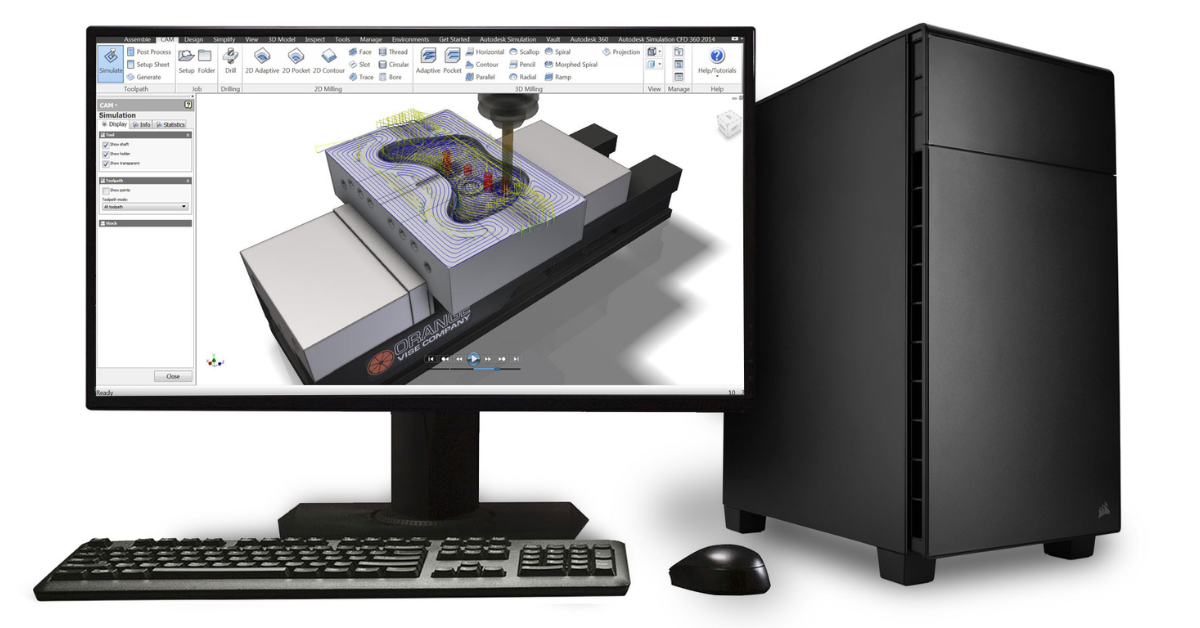

Nâng cấp bộ nhớ ram và card đồ họa là yêu cầu cần thiết để xử lý mượt mà các tệp tin cấu trúc lưới thường có dung lượng cực lớn. Các mô hình chứa hàng nghìn unit cell liên kết có thể khiến hệ thống bị treo hoặc giật lag trong quá trình thao tác lệnh CAD phức tạp. Hệ thống phần cứng mạnh mẽ giúp các thao tác xoay, cắt lớp và kiểm tra lỗi hình học diễn ra nhanh chóng, hạn chế tối đa các sai sót trước khi xuất tệp tin in.

Cấu hình phần cứng và phần mềm thiết kế

Lựa chọn phần mềm tạo lưới chuyên dụng

Sử dụng các công cụ chuyên dụng có khả năng tạo lưới tự động giúp bạn kiểm soát mật độ và kiểu dáng ô lưới linh hoạt theo yêu cầu kỹ thuật. Những phần mềm như Ntopology hay Rhino cung cấp thư viện unit cell đa dạng cùng các thuật toán tối ưu hóa cấu trúc dựa trên sơ đồ lực. Điều này giúp rút ngắn thời gian thiết kế thủ công, đảm bảo tính đồng nhất của toàn bộ hệ thống lưới và tăng tính thẩm mỹ cho chi tiết.

Mô phỏng ứng suất và phân tích mô hình

Phân tích lực trên phần mềm mô phỏng giúp phát hiện các điểm yếu hoặc vùng tập trung ứng suất của lưới trước khi tiến hành sản xuất thực tế. Quá trình này hỗ trợ bạn điều chỉnh độ dày các thanh nối tại những vị trí xung yếu để tăng cường độ bền cho tổng thể chi tiết mà không làm tăng trọng lượng. Thực hiện mô phỏng kỹ lưỡng không chỉ tiết kiệm nguyên liệu mà còn giúp bạn tự tin hơn về độ an toàn của sản phẩm khi đưa vào sử dụng.

Mô phỏng ứng suất và phân tích mô hình

Hướng dẫn chi tiết sử dụng cấu trúc lưới in 3D

Các bước kỹ thuật cụ thể dưới đây sẽ giúp bạn làm chủ quy trình tạo lập và in ấn cấu trúc lưới một cách chuyên nghiệp. Tuân thủ đúng quy trình giúp hạn chế các lỗi đứt gãy cấu trúc thường gặp trong quá trình sản xuất thực tế.

Thiết kế unit cell và tạo lưới trong mô hình CAD

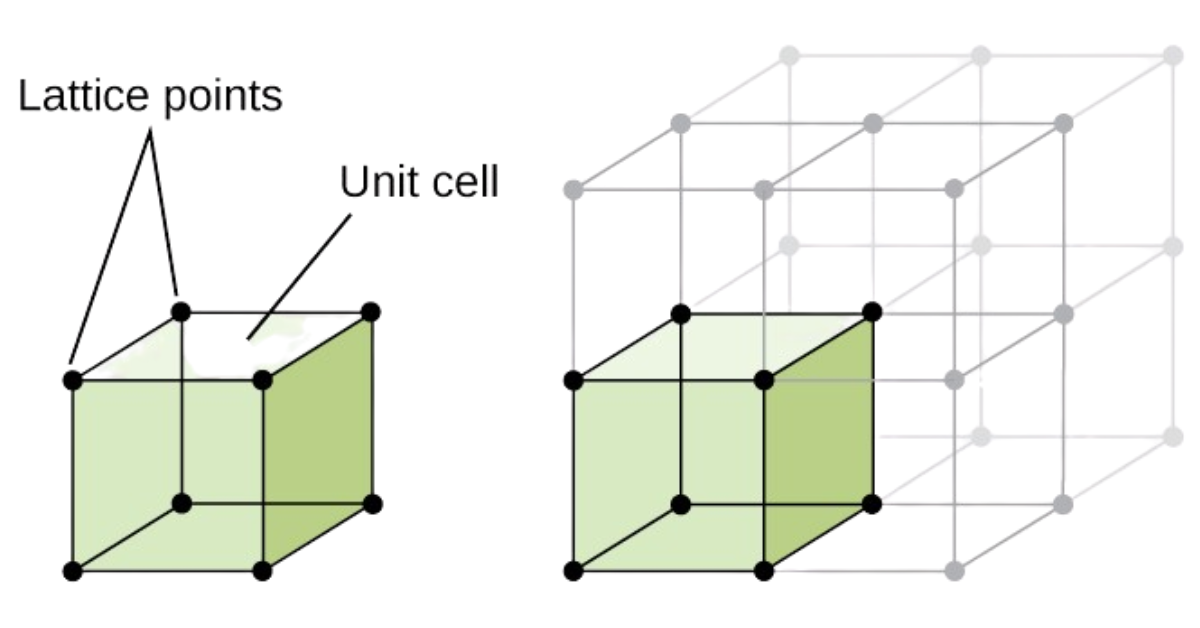

Unit cell đóng vai trò là khối hình học cơ sở xác định toàn bộ đặc tính cơ lý của hệ thống lưới sau khi hoàn thiện. Bạn cần tính toán chính xác đường kính thanh nối và độ rỗng dựa trên dữ liệu mô phỏng để đảm bảo khả năng chịu tải thực tế. Những công cụ như NTopology hay Rhino sẽ giúp kiểm soát mật độ lưới linh hoạt theo sơ đồ ứng suất, phân bổ vật liệu dày hơn tại vùng chịu lực lớn nhằm tối ưu hóa cấu trúc.

Thiết kế unit cell và tạo lưới trong mô hình CAD

Cấu hình lưới và infill trong phần mềm slicing & tham số in

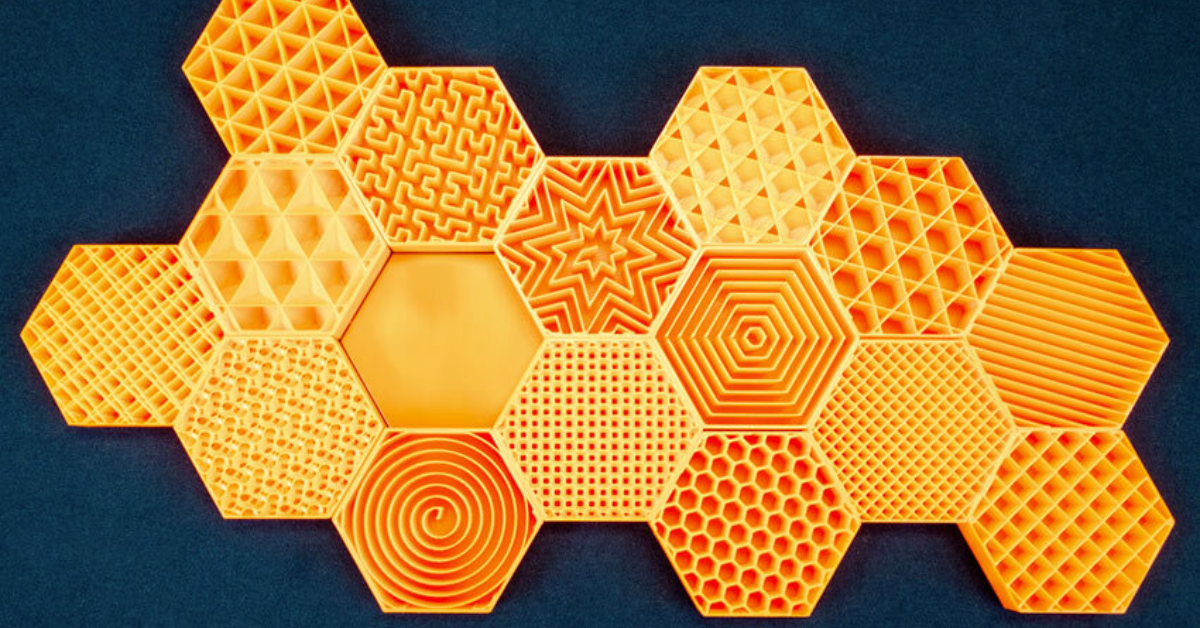

Bạn cần nhập tệp vào phần mềm slicing sau khi có mô hình để thiết lập các thông số như độ dày thành lưới và mật độ lấp đầy.

Lưu ý điều chỉnh tốc độ in chậm lại ở các đoạn nối mắt lưới nhằm tránh hiện tượng đứt gãy hoặc tạo râu nhựa. Nhiệt độ đầu phun cũng cần được kiểm soát ổn định để đảm bảo sự liên kết giữa các lớp in của cấu trúc siêu nhỏ này đạt độ bền cao nhất.

Cấu hình lưới và infill trong phần mềm slicing & tham số in

Hậu xử lý và kiểm định chất lượng của chi tiết in có lưới

Quá trình hậu xử lý đòi hỏi sự tỉ mỉ để loại bỏ các phần hỗ trợ nằm xen kẽ bên trong các khe lưới mà không làm hỏng cấu trúc chính. Bạn có thể sử dụng phương pháp rửa dung môi hoặc làm sạch bằng sóng siêu âm đối với các loại nhựa lỏng resin. Hãy thực hiện kiểm tra bằng mắt thường hoặc dùng máy quét cuối cùng để xác nhận các mắt lưới được hình thành đầy đủ và không bị biến dạng so với bản thiết kế.

Hậu xử lý và kiểm định chất lượng của chi tiết in có lưới

Ứng dụng thực tế của cấu trúc lưới in 3D theo ngành

Khả năng tùy biến linh hoạt giúp cấu trúc lưới trở thành giải pháp đột phá, giải quyết được những bài toán hóc búa về trọng lượng và công năng trong sản xuất hiện đại. Tùy vào đặc thù riêng biệt, mỗi lĩnh vực sẽ khai thác các dạng mắt lưới khác nhau để tối ưu hóa giá trị sử dụng cho sản phẩm đầu ra.

Ngành y tế

Cấu trúc lưới được ứng dụng rộng rãi trong sản xuất các bộ phận cấy ghép xương, khớp nhân tạo và khung giàn giáo cho kỹ thuật mô. Đặc tính rỗng của lưới cho phép các tế bào mô và mạch máu dễ dàng phát triển xuyên qua, giúp bộ phận cấy ghép tích hợp sinh học hoàn hảo với cơ thể người bệnh.

Ví dụ, các loại vít xương hoặc đĩa đệm có cấu trúc lưới giúp giảm độ cứng quá mức của kim loại, từ đó tránh hiện tượng che chắn ứng suất gây loãng xương sau phẫu thuật.

Ngành y tế

Ngành hàng không và không gian

Các kỹ sư tận dụng mạng lưới siêu nhẹ để chế tạo vách ngăn, khung thân hoặc các bộ phận bên trong động cơ nhằm cắt giảm tối đa khối lượng của tàu bay. Giảm trọng lượng giúp tiết kiệm đáng kể nhiên liệu vận hành và tăng tải trọng hữu ích trong khi vẫn đảm bảo độ bền cơ học cao dưới áp lực lớn.

Ví dụ tiêu chuẩn là các giá đỡ vệ tinh được in 3D với cấu trúc lưới giúp giảm 40-60% trọng lượng so với phương pháp gia công nguyên khối nhưng vẫn chịu được rung động mạnh khi phóng.

Ngành công nghiệp giày thể thao

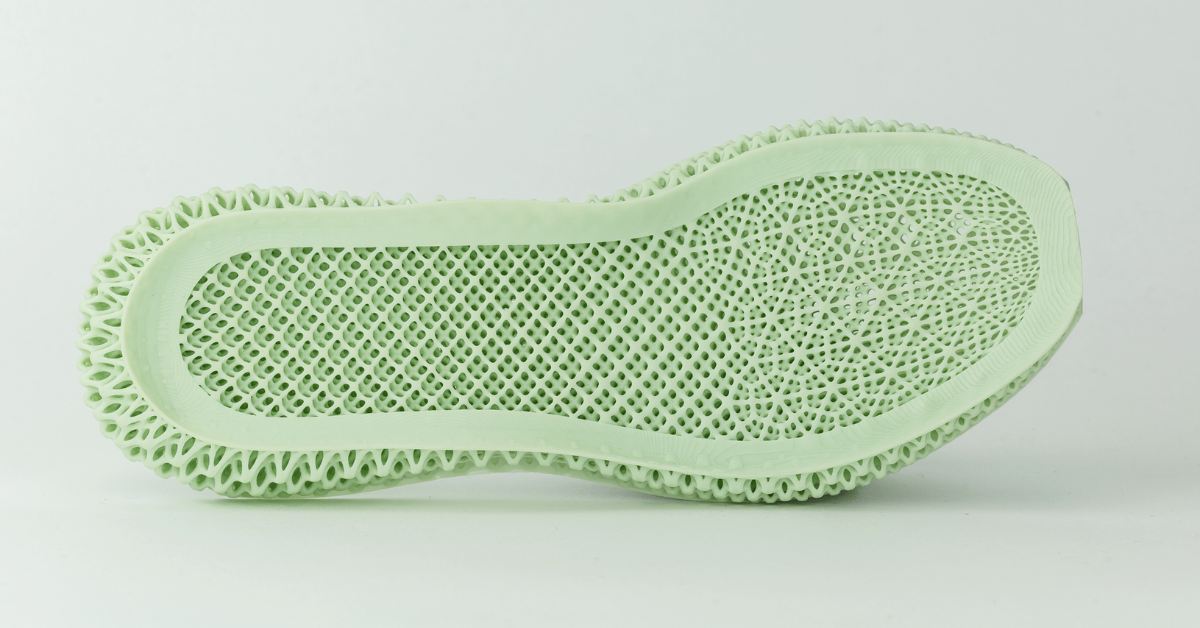

Thiết kế đế giữa của giày sử dụng cấu trúc lưới giúp tạo ra độ êm ái và khả năng phản hồi lực chính xác cho từng vị trí khác nhau trên bàn chân. Công nghệ này thay thế các loại xốp Eva truyền thống, mang lại độ bền vượt trội, không bị xẹp lún sau thời gian dài sử dụng và tăng cường tính thẩm mỹ độc đáo.

Các dòng giày chạy bộ cao cấp hiện nay thường sử dụng lưới dạng kim cương hoặc Voronoi để tùy chỉnh độ cứng mềm khác nhau giữa gót chân và mũi chân, hỗ trợ tối đa hiệu suất cho vận động viên.

Ngành công nghiệp giày thể thao

Ngành chế tạo máy công nghiệp

Cấu trúc lưới xuất hiện phổ biến trong các bộ trao đổi nhiệt và hệ thống làm mát nhờ diện tích bề mặt tiếp xúc lớn giúp quá trình tản nhiệt diễn ra cực kỳ nhanh chóng. Kỹ thuật này cho phép thu nhỏ kích thước máy móc nhưng vẫn duy trì được hiệu suất làm việc ổn định trong môi trường nhiệt độ cao hoặc áp suất lớn.

Ví dụ thực tế là các vòi phun nhiên liệu hoặc khuôn đúc nhựa có tích hợp kênh dẫn nhiệt dạng lưới, giúp rút ngắn chu kỳ sản xuất và kéo dài tuổi thọ cho thiết bị công nghiệp.

Những lưu ý khi sử dụng cấu trúc lưới in 3D

Kiểm soát tốt các giới hạn kỹ thuật giúp bạn tránh được những sai sót phổ biến và đảm bảo tính khả thi khi đưa mô hình vào sản xuất thực tế. Bạn nên lưu tâm đến các yếu tố dưới đây để tối ưu hóa chất lượng sản phẩm in có cấu trúc lưới:

• Cân bằng giữa mật độ lưới và trọng lượng để không làm mất đi ưu thế của thiết kế rỗng.

• Lựa chọn kích thước unit cell phù hợp với độ phân giải của máy in nhằm tránh lỗi mất chi tiết.

• Thiết kế góc nghiêng của các thanh lưới hợp lý để hạn chế việc sử dụng quá nhiều cấu trúc hỗ trợ.

• Tính toán kỹ khả năng chịu tải của các mắt lưới siêu nhỏ trước khi áp dụng vào chi tiết chịu lực.

• Kiểm tra khả năng thoát vật liệu thừa đối với các công nghệ in sử dụng bột hoặc nhựa lỏng.

• Đảm bảo tính liên kết giữa phần vỏ ngoài và cấu trúc lưới bên trong để tránh hiện tượng tách lớp.

Những lưu ý khi sử dụng cấu trúc lưới in 3D

Hy vọng bạn đã nắm rõ cách sử dụng cấu trúc lưới in 3D để tối ưu hóa sản phẩm của mình qua những hướng dẫn chi tiết trên. Làm chủ kỹ thuật này không chỉ giúp nâng cao chất lượng thẩm mỹ mà còn cải thiện đáng kể tính năng kỹ thuật và tiết kiệm chi phí nguyên liệu cho doanh nghiệp. Nếu bạn còn thắc mắc hoặc cần tư vấn giải pháp sản xuất chuyên nghiệp, hãy liên hệ với 3dMaker để được đội ngũ kỹ sư hỗ trợ và nhận báo giá dịch vụ nhanh chóng nhất.
