Cách sử dụng scan 3D màu: Hướng dẫn chi tiết cho người mới

Scan 3D màu không chỉ là việc sao chép hình khối của một vật thể. Nó còn là quá trình ghi lại toàn bộ màu sắc và họa tiết trên bề mặt để tạo ra một bản sao kỹ thuật số sống động và chân thực nhất. Công nghệ này mở ra vô số ứng dụng từ bảo tồn di sản, thiết kế sản phẩm cho đến y học, nhưng quy trình thực hiện lại có thể gây bối rối cho người mới bắt đầu. Trong bài viết này, hãy cùng 3DMaker tìm hiểu chi tiết cách sử dụng scan 3D màu qua từng bước đơn giản và hiệu quả.

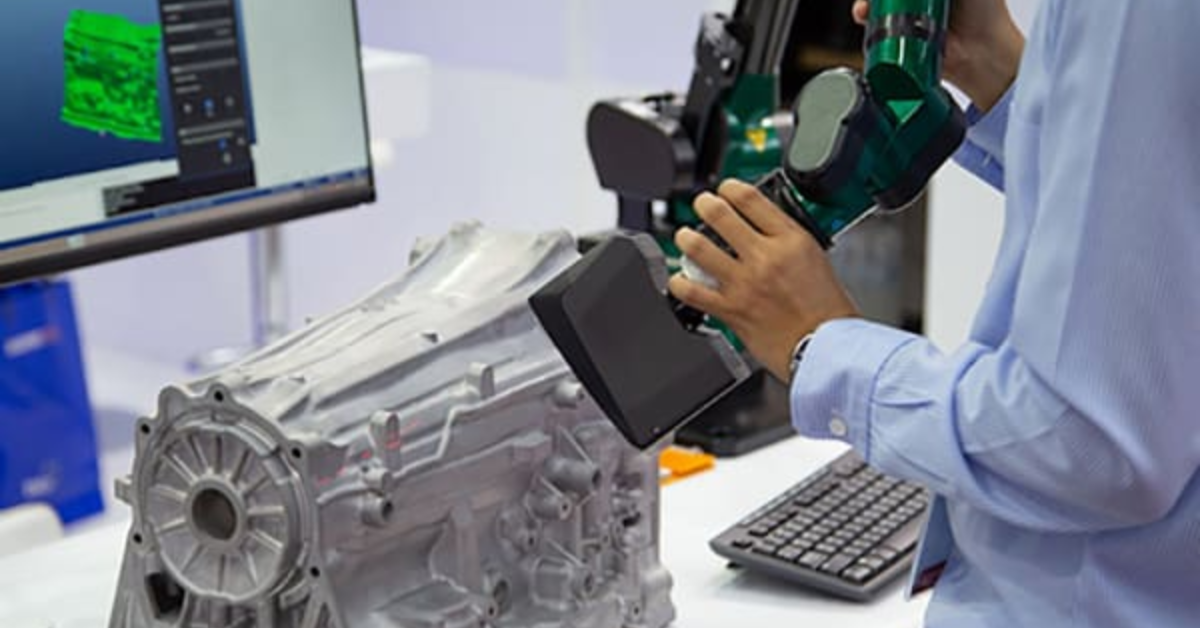

Nguyên lý và công nghệ scan 3D màu

Scan 3D màu là quá trình kết hợp hai công nghệ hoạt động song song. Đầu tiên, máy quét sử dụng laser hoặc ánh sáng cấu trúc để thu thập dữ liệu hình học, tái tạo lại chính xác hình dáng và kích thước của vật thể. Quá trình này tạo ra một mô hình 3D chỉ có hình khối.

Đồng thời, một camera tích hợp sẽ chụp lại hình ảnh bề mặt để lấy thông tin về màu sắc và họa tiết. Phần mềm sau đó sẽ "phủ" lớp dữ liệu màu này lên mô hình hình học đã có. Kết quả là một mô hình 3D vừa có hình dáng chính xác vừa có màu sắc sống động.

Nguyên lý và công nghệ scan 3D màu

Quy trình scan 3D màu từng bước

Để có được một mô hình 3D màu chất lượng, bạn cần tuân thủ một quy trình gồm nhiều bước xử lý cẩn thận.

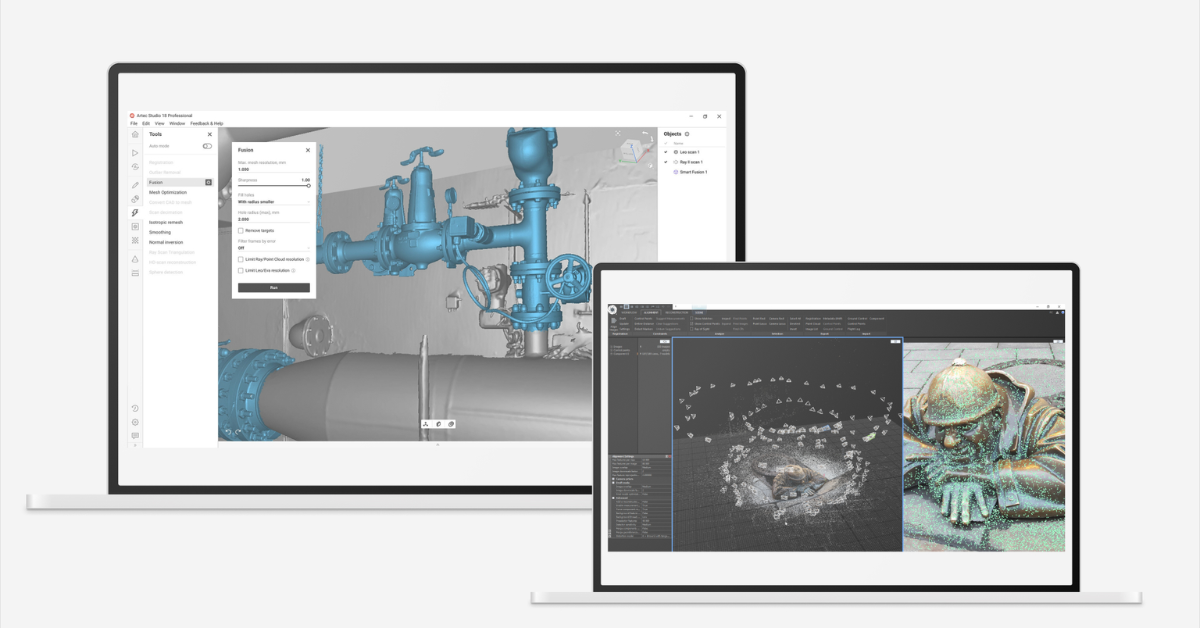

Bước 1: Chọn chế độ màu trong phần mềm scan

Trước khi bắt đầu, bạn cần đảm bảo đã kích hoạt chế độ quét màu (Color Scan) hoặc quét texture (Texture Scan) trong phần mềm đi kèm máy quét. Việc này sẽ ra lệnh cho máy quét thu thập cả dữ liệu hình học và dữ liệu hình ảnh.

Bước 1: Chọn chế độ màu trong phần mềm scan

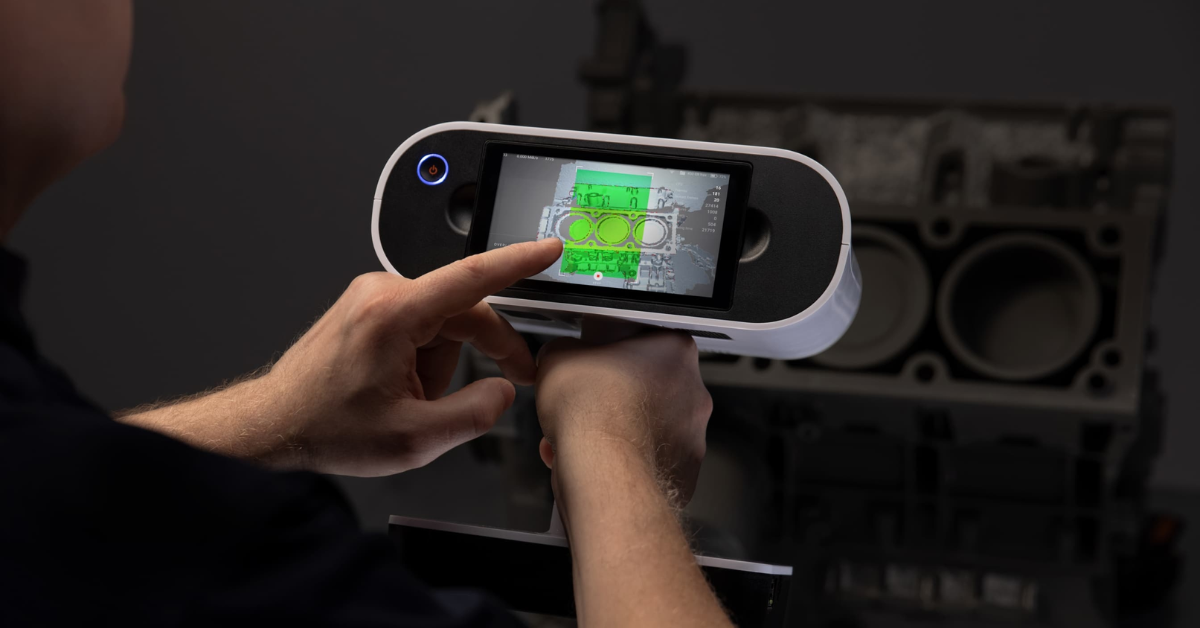

Bước 2: Quét thô / lấy hình học + texture

Bắt đầu quá trình quét bằng cách di chuyển máy quét xung quanh vật thể một cách từ từ và đều đặn. Ở bước này, mục tiêu là ghi lại được càng nhiều dữ liệu về hình khối và màu sắc trong lần quét đầu tiên càng tốt.

Bước 2: Quét thô / lấy hình học + texture

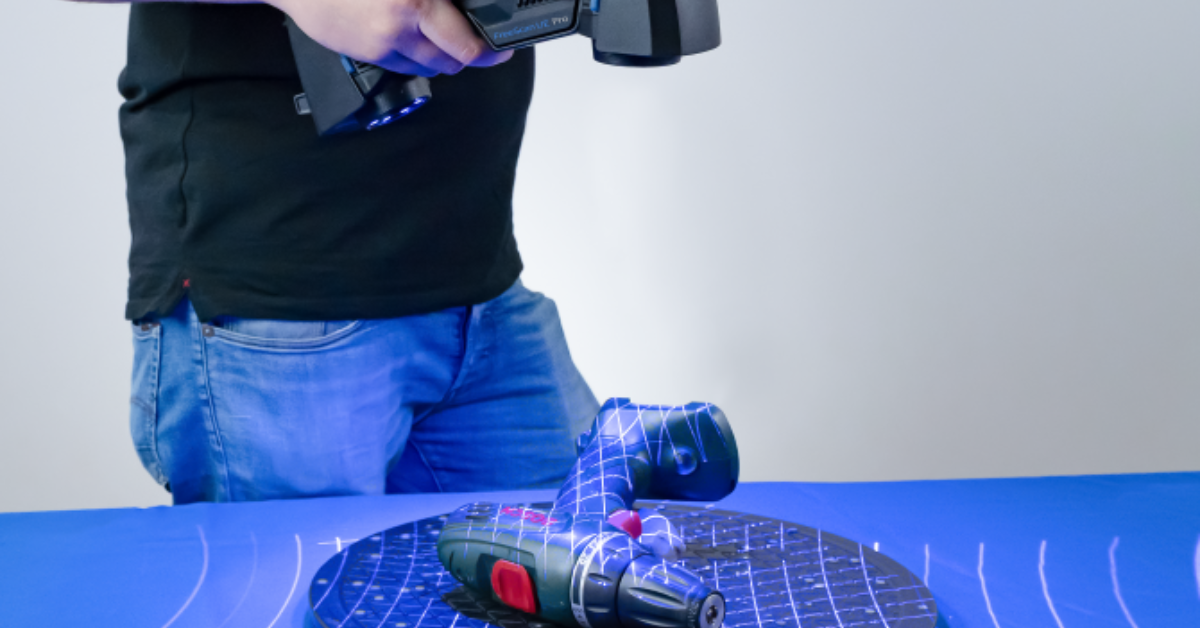

Bước 3: Di chuyển camera / vật thể để quét các góc

Không có lần quét nào có thể ghi lại toàn bộ vật thể trong một lần. Bạn cần xoay vật thể hoặc di chuyển máy quét để quét các mặt còn lại, đặc biệt là các góc khuất hoặc mặt dưới. Hãy chắc chắn các lần quét có một phần chồng lên nhau để phần mềm có thể ghép nối chúng lại.

Bước 3: Di chuyển camera / vật thể để quét các góc

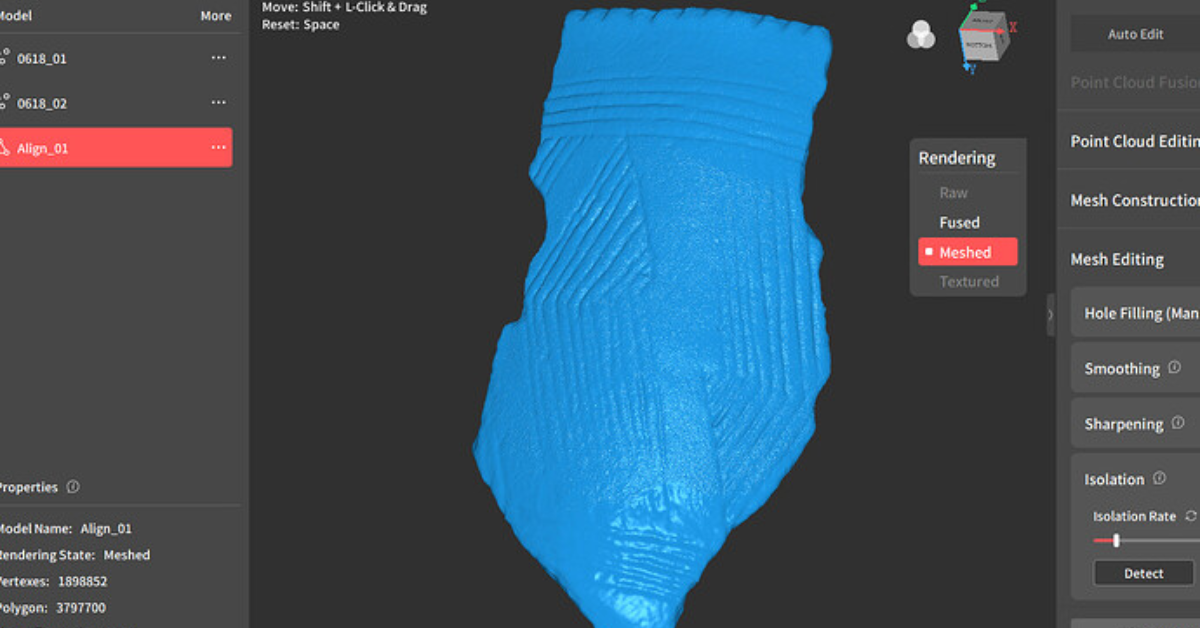

Bước 4: Kiểm tra vùng thiếu màu / điều chỉnh lại

Sau khi đã có các lượt quét cơ bản, hãy xem lại dữ liệu trên phần mềm. Bạn sẽ thấy có những vùng bị thiếu dữ liệu hình học hoặc thiếu màu. Hãy thực hiện thêm các lượt quét bổ sung tập trung vào những khu vực này để lấp đầy các khoảng trống.

Bước 4: Kiểm tra vùng thiếu màu / điều chỉnh lại

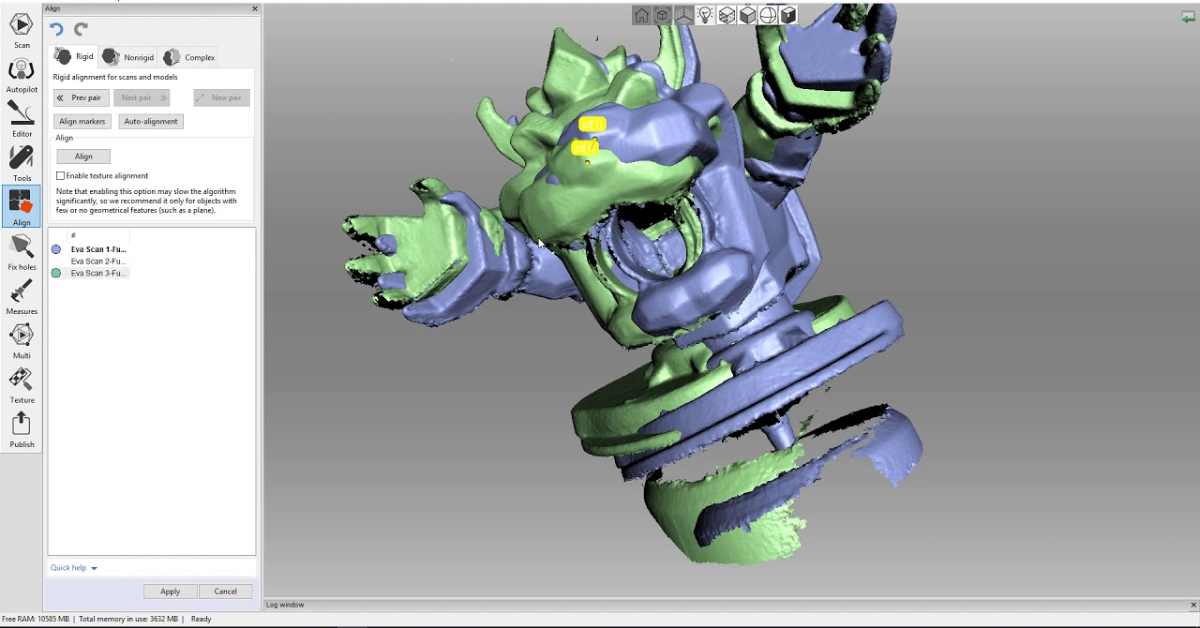

Bước 5: Kết hợp nhiều scan / align & merge dữ liệu

Đây là bước phần mềm tự động hoặc bạn sẽ phải căn chỉnh thủ công. Phần mềm sẽ sử dụng các điểm chung giữa các lần quét để ghép chúng lại với nhau thành một đám mây điểm (point cloud) hoặc lưới đa giác hoàn chỉnh.

Bước 5: Kết hợp nhiều scan / align & merge dữ liệu

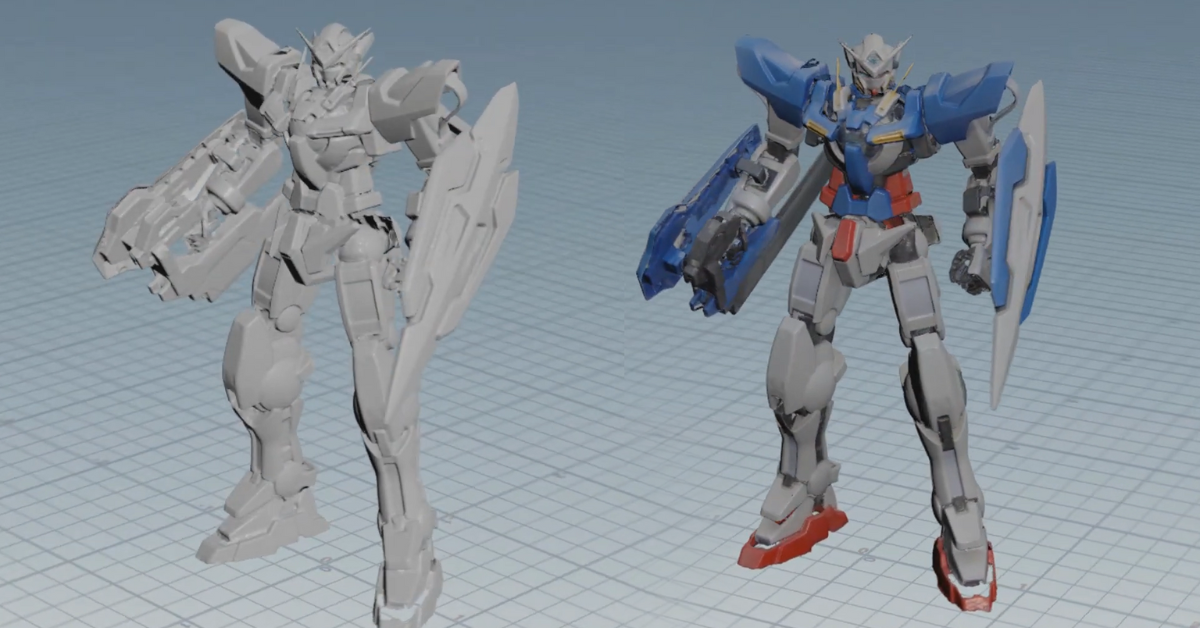

Bước 6: Meshing + ánh xạ texture

Từ đám mây điểm đã được ghép nối, phần mềm sẽ tạo ra một bề mặt lưới đa giác (mesh). Sau đó, nó sẽ tự động ánh xạ, tức là "dán" các hình ảnh màu sắc đã chụp lên đúng vị trí trên bề mặt lưới này. Đây là bước cuối cùng trong cách sử dụng scan 3d màu để tạo ra mô hình hoàn chỉnh.

Bước 6: Meshing + ánh xạ texture

Những lưu ý khi sử dụng scan 3D màu

Để quá trình quét 3D màu đạt hiệu quả cao nhất, việc chuẩn bị kỹ lưỡng là yếu tố quyết định. Hãy ghi nhớ những lưu ý quan trọng sau đây để đảm bảo mô hình cuối cùng có màu sắc chính xác và chi tiết sắc nét.

• Chú ý đến điều kiện ánh sáng: Đây là yếu tố quan trọng nhất. Hãy đảm bảo vật thể được chiếu sáng đồng đều từ nhiều phía, tránh tạo ra bóng đổ gắt hoặc các vùng bị lóa sáng, vì điều này sẽ làm sai lệch màu sắc và chi tiết ghi nhận được.

• Xử lý các bề mặt khó quét: Các vật thể có bề mặt quá bóng (như kim loại), trong suốt (như thủy tinh) hoặc có màu đen sẫm sẽ hấp thụ hoặc phản xạ ánh sáng từ máy quét, gây khó khăn cho việc ghi nhận dữ liệu. Để khắc phục, bạn có thể sử dụng các loại bột hoặc sơn xịt chuyên dụng để tạo một lớp phủ mờ tạm thời lên bề mặt.

• Giữ ổn định trong quá trình quét: Luôn đảm bảo cả vật thể và máy quét đều được giữ cố định, ổn định trong suốt quá trình. Bất kỳ sự rung lắc nào, dù là nhỏ nhất, cũng có thể làm dữ liệu quét bị mờ, mất nét và không chính xác.

Quá trình cách sử dụng scan 3D màu có thể phức tạp ở những bước đầu tiên, nhưng đây là chìa khóa để tạo ra các mô hình kỹ thuật số có độ chân thực cao, kết hợp hoàn hảo giữa hình học và màu sắc. Việc nắm vững các bước chuẩn bị vật thể, căn chỉnh và xử lý dữ liệu sẽ giúp bạn tối ưu hóa kết quả cuối cùng.

Đừng ngần ngại thực hành và ứng dụng công nghệ này vào các dự án của mình. Nếu bạn cần tư vấn chuyên sâu hơn về thiết bị hoặc quy trình scan cho một vật thể cụ thể, đội ngũ kỹ thuật của 3DMaker luôn sẵn lòng hỗ trợ.
