Hướng dẫn chi tiết cách chỉnh sửa mesh 3D trước in cho người mới

File thiết kế nhìn trên màn hình rất đẹp nhưng khi xuất lệnh in lại lỗi, đứt gãy hoặc tốn quá nhiều nhựa không cần thiết. Nguyên nhân cốt lõi thường nằm ở bước chỉnh sửa mesh 3D trước in mà nhiều người vẫn làm qua loa. Bài viết này 3dMaker sẽ chỉ ra những lỗi cấu trúc mesh phổ biến nhất và cách xử lý triệt để để đảm bảo bản in của bạn ra đời chuẩn xác, tiết kiệm thời gian lẫn chi phí ngay từ lần bấm máy đầu tiên.

Những yêu cầu kỹ thuật cơ bản của mô hình trước khi in

Để một ý tưởng thiết kế đảm bảo chất lượng bản in 3D và tránh lỗi trong quá trình sản xuất, mô hình 3D cần đáp ứng các yêu cầu kỹ thuật cơ bản sau:

• Độ kín của mô hình (Manifold/Watertight): Đây là yêu cầu quan trọng nhất. Mô hình phải là một khối đóng kín hoàn toàn, không có khe hở hay lỗ hổng trên bề mặt lưới. Một vật thể không kín sẽ khiến phần mềm cắt lớp (Slicer) không xác định được đâu là bên trong và bên ngoài để đổ đặc (infill), dẫn đến lỗi hỏng bản in.

• Độ dày thành (Wall thickness) hợp lý: Bạn cần tránh thiết kế các chi tiết quá mỏng vì máy in sẽ không thể thực hiện hoặc thành phẩm sẽ rất giòn. Độ dày tối thiểu thường từ 0.8mm đến 1.5mm tùy loại vật liệu (nhựa PLA, nhựa Resin hay kim loại) để đảm bảo mô hình không bị vỡ hoặc biến dạng khi in.

• Kiểm soát số lượng đa giác (Polygon count): Lưới đa giác cần được tối ưu ở mức vừa đủ. Lưới quá thưa sẽ khiến bề mặt vật thể bị góc cạnh, trong khi lưới quá dày lại làm dung lượng file tăng cao, gây lag máy hoặc lỗi phần mềm khi xử lý.

• Xác định đúng tỷ lệ và kích thước: File thiết kế cần được kiểm tra kỹ về đơn vị đo (mm hoặc inch) và kích thước thực tế trước khi xuất file, tránh tình trạng mô hình quá nhỏ hoặc vượt quá khổ bàn in của máy. Bạn có thể sử dụng các công cụ như Autodesk Fusion 360 hoặc Blender để hiệu chỉnh tỷ lệ chuẩn xác.

• Thực hiện chỉnh sửa mesh 3D trước in: Đây là bước bắt buộc để rà soát lại toàn bộ cấu trúc, cân bằng giữa chất lượng bề mặt và dung lượng file, giúp quá trình in ấn diễn ra mượt mà và đạt độ chính xác cao nhất.

Những yêu cầu kỹ thuật cơ bản của mô hình trước khi in

Các phần mềm chỉnh sửa mesh 3D phổ biến

Việc chọn đúng công cụ sẽ giúp bạn tiết kiệm đáng kể thời gian và công sức xử lý file. Dưới đây là những phần mềm hỗ trợ chỉnh sửa mesh 3D trước in từ miễn phí đến chuyên nghiệp mà 3dMaker khuyên bạn nên dùng để làm chủ mọi bản in:

Meshmixer (Autodesk)

Đây là công cụ chuyên dụng để xử lý file lưới (mesh) với các tính năng thực tế như vá lỗ hổng tự động (Auto-repair), làm rỗng mô hình (Hollow) để tiết kiệm nhựa và tạo lỗ thoát cho in nhựa lỏng (SLA). Điểm mạnh nhất của nó là khả năng tạo support dạng cây (Tree support) giúp bề mặt vật in ít bị dấu vết và dễ tháo gỡ sau khi hoàn thiện.

Meshmixer (Autodesk)

Blender

Phần mềm mã nguồn mở này sở hữu bộ công cụ chỉnh sửa đa giác chuyên sâu. Blender cực kỳ hiệu quả khi bạn cần thực hiện "retopology" - tức là xây dựng lại cấu trúc lưới khoa học hơn - hoặc sửa chữa những file có cấu trúc phức tạp mà các phần mềm tự động không xử lý được. Tuy nhiên, phần mềm này đòi hỏi người dùng phải có kỹ năng nhất định do hệ thống phím tắt và giao diện phức tạp.

Blender

MeshLab

Công cụ này tập trung vào việc quản lý và xử lý các tệp dữ liệu lớn từ máy quét 3D. MeshLab cho phép bạn kiểm soát chính xác các thuật toán làm sạch lưới, loại bỏ các điểm nhiễu (noise) và giảm số lượng đa giác (decimation) nhưng vẫn giữ được kích thước hình học chính xác của mẫu scan.

MeshLab

Autodesk Netfabb / Fusion 360

Đây là bộ giải pháp chuyên nghiệp dành cho sản xuất. Netfabb có khả năng phân tích và sửa lỗi cấu trúc siêu nhỏ như các cạnh chồng lấp (overlapping faces) hoặc lỗi manifold phức tạp. Fusion 360 hiện đã tích hợp môi trường làm việc Mesh, cho phép bạn kết hợp giữa thiết kế kỹ thuật (CAD) và việc tối ưu lưới trong cùng một quy trình.

Autodesk Fusion 360

3D Builder (Microsoft)

Một ứng dụng nhẹ có sẵn trên hệ điều hành Windows nhưng rất hữu hiệu trong việc "chữa cháy" nhanh. Thuật toán của 3D Builder có khả năng tự động nhận diện và lấp đầy các lỗ hổng trên file STL rất tốt, biến những file lỗi thành khối đặc (solid) chỉ sau vài giây xử lý.

3D Builder (Microsoft)

PrusaSlicer / Bambu Studio

Thay vì dùng phần mềm trung gian, các slicer hiện đại đã cho phép chỉnh sửa mesh 3D trước in trực tiếp. Bạn có thể thực hiện cắt mẫu (cut), ghép các khối (boolean), hoặc sử dụng tính năng "Simplify" để giảm dung lượng file ngay trước khi xuất mã G-code, giúp quy trình làm việc trở nên liền mạch và nhanh chóng hơn.

PrusaSlicer

Quy trình chỉnh sửa mesh 3D trước khi in chi tiết

Để quá trình in ấn diễn ra thuận lợi và sản phẩm đạt chất lượng tốt, bạn cần thực hiện các bước chuẩn bị kỹ lưỡng. Dưới đây là quy trình 5 bước giúp bạn kiểm tra và xử lý tệp tin một cách chính xác nhất:

Bước 1: Nhập file và kiểm tra định dạng, tỷ lệ (scale)

Trước hết, bạn cần nhập file vào phần mềm chuyên dụng như Blender, Meshmixer hoặc Magics. Việc đầu tiên là kiểm tra đơn vị đo lường (mm, cm hay inch) để đảm bảo mẫu in có kích thước đúng với thực tế. Một sai lầm phổ biến là file bị thu nhỏ hoặc phóng đại quá mức do sự khác biệt giữa đơn vị trong phần mềm thiết kế và phần mềm in. Hãy sử dụng lệnh Scale để điều chỉnh tỷ lệ in 3D về đúng kích thước mong muốn trước khi can thiệp vào cấu trúc lưới.

Bước 1: Nhập file và kiểm tra định dạng, tỷ lệ (scale)

Bước 2: Kiểm tra lỗi lưới: non-manifold edges, flipped normals, holes

Đây là bước quan trọng nhất để xác định tính khả thi của việc in. Bạn cần tìm các lỗi "non-manifold" - tức là những cạnh hoặc điểm không thể tồn tại trong thực tế (ví dụ: một cạnh chung của ba mặt phẳng). Tiếp theo, hãy kiểm tra các mặt bị ngược (flipped normals), vì máy in chỉ hiểu và đắp vật liệu lên mặt ngoài. Nếu lưới có lỗ hổng (holes), phần mềm cắt lớp sẽ không xác định được đâu là khối đặc, dẫn đến việc in hỏng hoặc bỏ sót lớp.

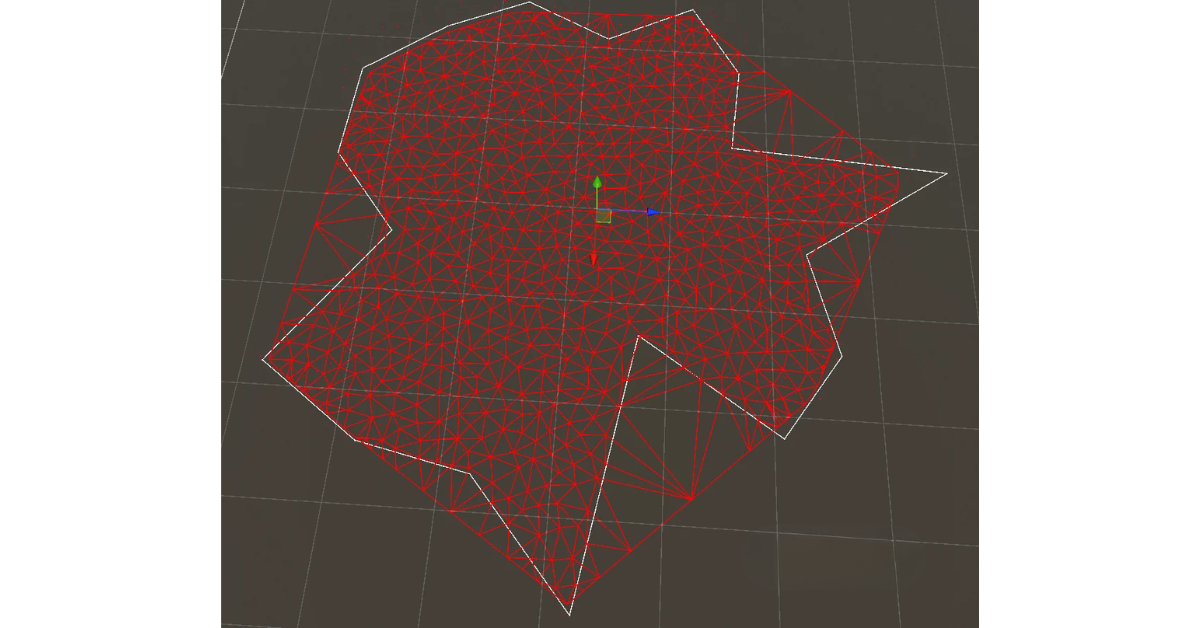

Bước 3: Làm sạch lưới: giảm đa giác (decimate), loại bỏ tam giác thừa, lấp lỗ

Với những file có số lượng đa giác quá lớn, bạn nên sử dụng lệnh "Decimate" để giảm bớt số lượng mặt tam giác mà không làm mất đi chi tiết bề mặt. Việc này giúp giảm dung lượng file và tránh tình trạng treo máy khi xử lý. Sau đó, bạn thực hiện lệnh "Fill holes" để đóng kín các khe hở trên bề mặt. Hãy loại bỏ các mảnh lưới rời rạc (floating geometry) không nằm trong cấu trúc chính để đảm bảo tỷ lệ in 3D và hình dáng khối được ổn định.

Bước 3: Làm sạch lưới: giảm đa giác (decimate), loại bỏ tam giác thừa, lấp lỗ

Bước 4: Tối ưu cấu trúc: đảm bảo độ dày tối thiểu, thêm hỗ trợ nếu cần

Mọi chi tiết trên file 3D đều phải có độ dày thực tế. Nếu một vách ngăn quá mỏng (dưới 0.8mm đối với in FDM), máy in sẽ không thể tạo ra lớp nhựa đủ chắc chắn, gây giòn và dễ gãy. Bạn cần dùng lệnh "Offset" hoặc "Extrude" để tăng độ dày cho các khu vực này. Ngoài ra, hãy kiểm tra các góc treo (overhang) lớn hơn 45 độ để chuẩn bị thêm cấu trúc hỗ trợ (support) bên trong phần mềm Slicer, giúp mẫu in không bị đổ sập khi đang tạo hình.

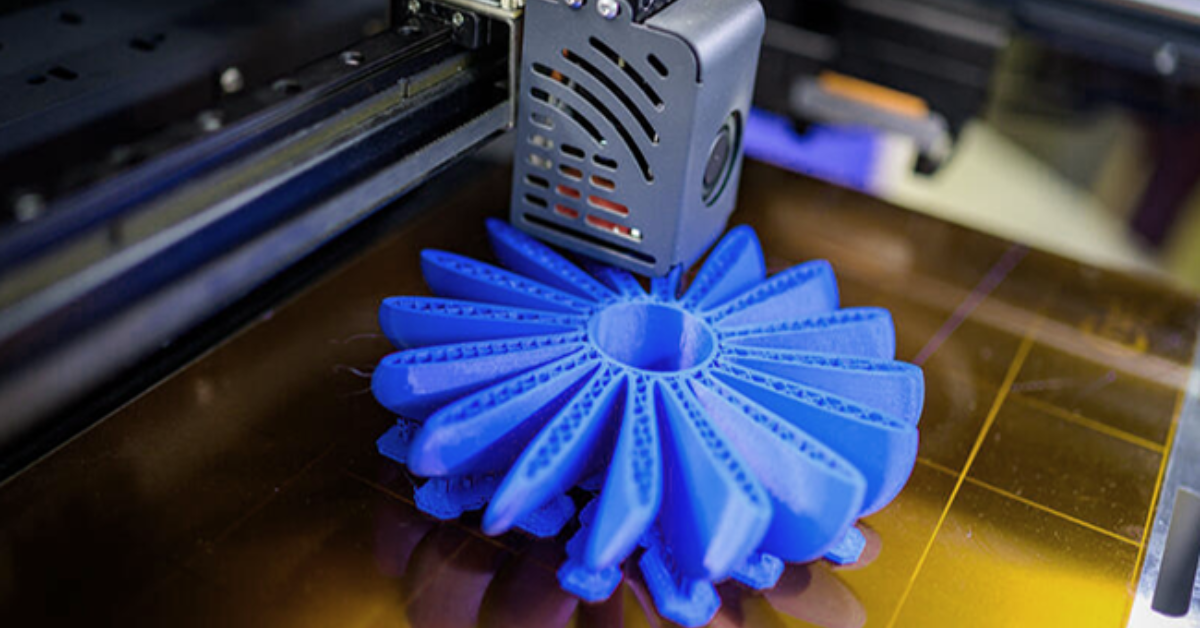

Bước 5: Xuất file chuẩn cho in: kiểm tra lại, lưu dưới dạng STL và sẵn sàng cho slicer

Sau khi đã xử lý hết các lỗi kỹ thuật, bạn thực hiện bước kiểm tra tổng thể lần cuối về độ kín (watertight). Khi mọi thứ đã chuẩn xác, hãy xuất file sang định dạng STL hoặc OBJ với độ phân giải vừa đủ. Cuối cùng, nạp file vào phần mềm Slicer để thiết lập các thông số về tốc độ, nhiệt độ và mật độ in (infill). Một file chuẩn sẽ giúp quá trình cắt lớp diễn ra nhanh chóng và không xuất hiện thông báo lỗi về cấu trúc.

File sau khi được chỉnh sửa mesh 3D trước in kỹ lưỡng sẽ giúp quá trình nạp vào slicer diễn ra trơn tru, mã G-code xuất ra sẽ ổn định và không gây lỗi dừng máy giữa chừng.

Xuất file chuẩn cho in: kiểm tra lại, lưu dưới dạng STL và sẵn sàng cho slicer

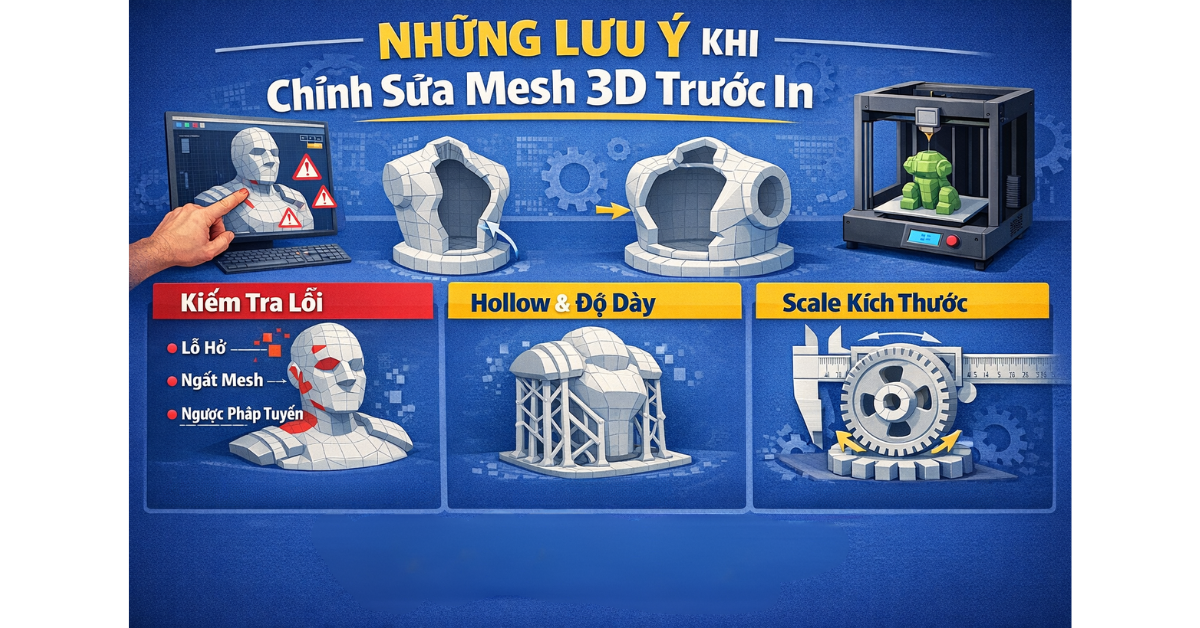

Những lưu ý khi chỉnh sửa mesh 3D trước in

Để khép lại quy trình và đảm bảo bản in đạt chất lượng cao nhất, bạn cần nắm vững một số lưu ý quan trọng. Việc chỉnh sửa không chỉ là sửa lỗi mà còn là bước tối ưu hóa để tiết kiệm tài nguyên. Dưới đây là những kinh nghiệm thực tế từ 3dMaker mà bạn nên áp dụng:

• Luôn giữ bản sao lưu file gốc: Trước khi thực hiện các thao tác phá hủy cấu trúc lưới như giảm đa giác (decimate) hay gộp khối (boolean), hãy luôn lưu một bản gốc. Các thao tác này thường khó hoàn tác chính xác nếu bạn nhận ra mình đã làm mất chi tiết quan trọng.

• Tránh lạm dụng lệnh làm mịn (Smooth): Việc cố gắng làm bề mặt trông mượt mà hơn bằng các lệnh Smooth tự động có thể làm biến dạng các góc cạnh kỹ thuật hoặc làm mất đi các chi tiết nhỏ sắc nét. Hãy chỉ làm mịn ở những khu vực thực sự cần thiết.

• Kiểm tra hướng in khi tối ưu mesh: Mỗi hướng đặt mẫu trên bàn in sẽ ảnh hưởng đến độ bền và độ thẩm mỹ khác nhau. Khi chỉnh sửa, hãy cân nhắc hướng in để gia cố độ dày cho những vị trí phải chịu lực nhiều hoặc cần độ bám dính tốt.

• Xử lý file rỗng (Hollow) cho máy in SLA: Nếu bạn in nhựa lỏng, việc làm rỗng mô hình bên trong là bắt buộc để tiết kiệm nhựa. Tuy nhiên, đừng quên tạo ít nhất hai lỗ thoát nhựa để tránh áp suất làm nứt vỡ mô hình trong quá trình in.

• Độ phân giải file xuất ra vừa đủ: Xuất file STL với độ phân giải quá cao không làm bản in đẹp hơn nếu máy in của bạn không đạt tới độ chính xác đó, nó chỉ làm phần mềm slicer chạy chậm hơn. Hãy chọn mức độ phân giải trung bình cao (Medium/High) là đủ cho hầu hết các nhu cầu hiện nay.

Những lưu ý khi chỉnh sửa mesh 3D trước in

Việc nắm vững kỹ thuật kiểm tra lưới, vá lỗ hổng và tối ưu hóa độ dày thành là bước đệm quan trọng để tạo ra những sản phẩm in 3D hoàn hảo. Thực hiện tốt quy trình chỉnh sửa mesh 3D trước in không chỉ giúp bạn hạn chế rủi ro hỏng mẫu mà còn tiết kiệm đáng kể thời gian và chi phí vật liệu. Đừng để những lỗi file cơ bản làm gián đoạn công việc của bạn. Nếu bạn cần hỗ trợ kỹ thuật chuyên sâu hoặc đang tìm kiếm các giải pháp in 3D tối ưu, hãy liên hệ ngay với 3dMaker.
