Công Nghệ Đo Kiểm Mẫu 3D Là Gì? Quy Trình Thực Hiện Thế Nào?

Đo kiểm mẫu là bước quan trọng giúp doanh nghiệp kiểm soát độ chính xác kích thước và chất lượng sản phẩm trước khi đưa vào sản xuất hàng loạt. Thông qua các phương pháp đo lường hiện đại, sai lệch được phát hiện sớm, từ đó hạn chế lỗi và tối ưu quy trình gia công. Trong bài viết này, cùng 3dMaker tìm hiểu chi tiết về đo kiểm mẫu, vai trò trong kiểm soát chất lượng và các giải pháp đo lường chính xác đang được ứng dụng trong sản xuất công nghiệp hiện nay.

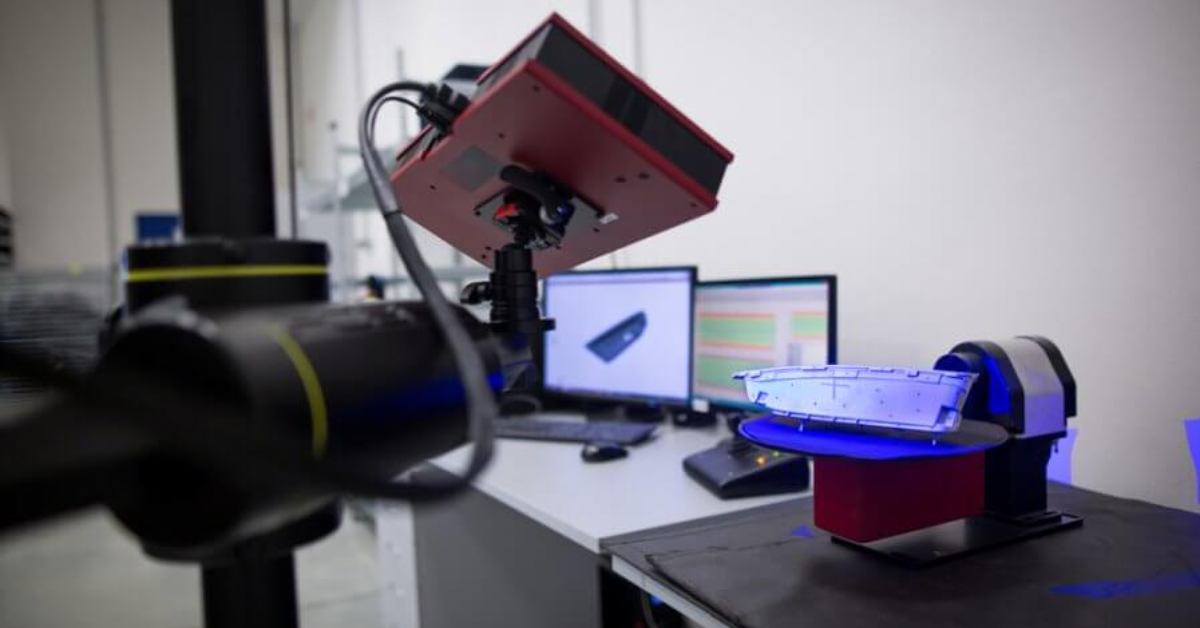

Nguyên lý đo kiểm 3D và công nghệ quét 3D là gì?

Đo kiểm 3D là phương pháp sử dụng thiết bị quét 3D để thu thập dữ liệu hình học của vật thể dưới dạng đám mây điểm hoặc lưới mesh. Công nghệ này cho phép ghi nhận đồng thời toàn bộ bề mặt chi tiết, bao gồm các biên dạng phức tạp và vùng khó tiếp cận. Dữ liệu thu được được so sánh trực tiếp với bản vẽ CAD hoặc tiêu chuẩn kỹ thuật để đánh giá độ sai lệch kích thước và hình dạng.

Quét 3D trong đo kiểm giúp rút ngắn thời gian đo, nâng cao độ chính xác và giảm phụ thuộc vào thao tác thủ công. Kết quả đo được trực quan hóa bằng bản đồ màu sai lệch, hỗ trợ kỹ sư nhanh chóng xác định khu vực không đạt yêu cầu và đưa ra phương án điều chỉnh kịp thời.

Nguyên lý đo kiểm 3D và công nghệ quét 3D là gì?

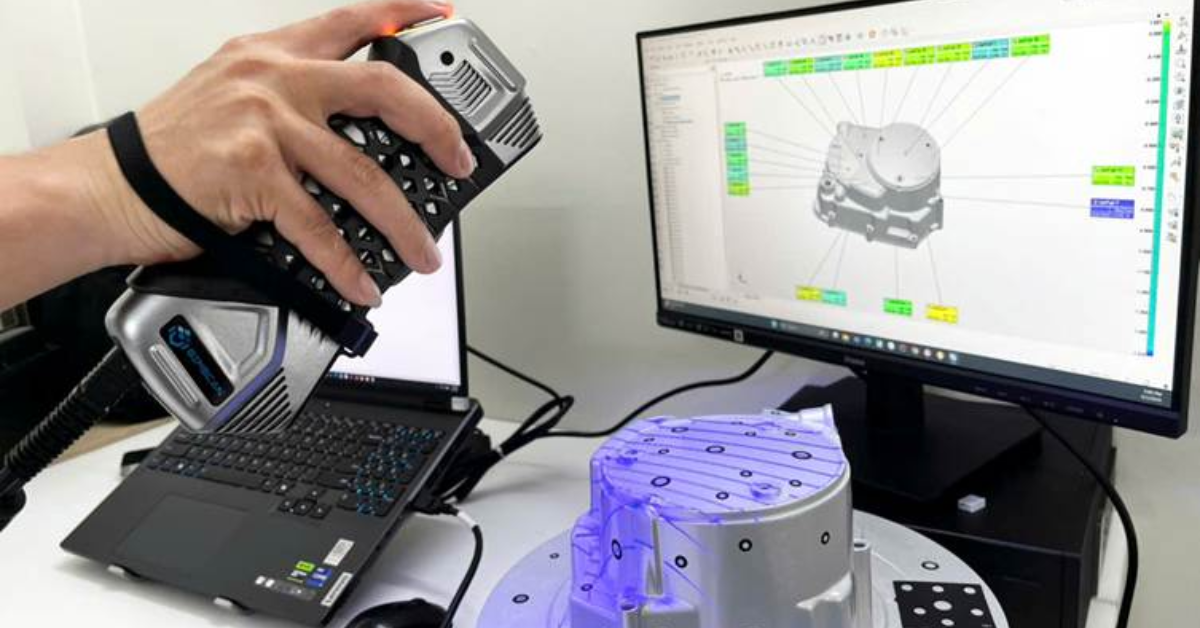

Tại sao nên thay đổi phương pháp đo lường truyền thống sang đo kiểm 3D?

Khi yêu cầu chất lượng sản phẩm ngày càng cao và hình dạng chi tiết ngày càng phức tạp, các phương pháp đo truyền thống dần bộc lộ nhiều hạn chế. Đo kiểm 3D trở thành giải pháp phù hợp giúp doanh nghiệp nâng cao hiệu quả kiểm soát chất lượng.

Tại sao nên thay đổi phương pháp đo lường truyền thống sang đo kiểm 3D?

Những hạn chế của phương pháp đo tiếp xúc và 2D thủ công

Phương pháp đo tiếp xúc và đo 2D thủ công thường được sử dụng để kiểm tra kích thước cơ bản của chi tiết. Tuy nhiên, cách đo này chỉ phản ánh một phần hình học, chủ yếu là các kích thước đơn lẻ, không thể đánh giá đầy đủ hình dạng tổng thể của sản phẩm, đặc biệt với các chi tiết có biên dạng phức tạp.

Quá trình đo thủ công thường tốn nhiều thời gian và phụ thuộc lớn vào thao tác người dùng, dễ phát sinh sai số do kinh nghiệm đo, điều kiện làm việc hoặc cách đặt dụng cụ. Điều này gây khó khăn trong việc đảm bảo tính đồng nhất và lặp lại của kết quả đo, nhất là trong sản xuất hàng loạt.

Bên cạnh đó, phương pháp đo tiếp xúc khó áp dụng cho bề mặt cong, chi tiết nhỏ hoặc hình dạng phức tạp, dẫn đến việc bỏ sót sai lệch hình học quan trọng. Việc tiếp xúc trực tiếp còn tiềm ẩn nguy cơ trầy xước hoặc biến dạng đối với các mẫu mỏng, vật liệu mềm hoặc sản phẩm yêu cầu cao về độ hoàn thiện.

Trước yêu cầu kiểm soát chất lượng ngày càng nghiêm ngặt, những hạn chế này khiến đo tiếp xúc và đo 2D thủ công khó đáp ứng nhu cầu đo kiểm toàn diện, nhanh và chính xác trong sản xuất hiện đại.

Giải pháp đo kiểm cho các vật thể phức tạp và dễ biến dạng

Đo kiểm 3D với phương pháp đo không tiếp xúc là giải pháp tối ưu cho các vật thể có hình dạng phức tạp, kích thước nhỏ, bề mặt cong nhiều hoặc được làm từ vật liệu mềm, dễ biến dạng như nhựa, cao su, silicon hay chi tiết mỏng. Khác với các phương pháp đo truyền thống, công nghệ quét 3D cho phép thu thập dữ liệu hình học đầy đủ và chính xác mà không tạo áp lực hay tác động vật lý lên mẫu đo.

Thông qua việc số hóa toàn bộ bề mặt chi tiết, dữ liệu 3D thu được có thể dùng để so sánh với bản vẽ CAD, phân tích sai lệch kích thước, đánh giá dung sai và phát hiện lỗi hình học một cách trực quan. Quá trình đo kiểm diễn ra nhanh chóng, giảm thời gian dừng máy và hạn chế rủi ro do thao tác thủ công.

Nhờ áp dụng đo kiểm 3D, doanh nghiệp có thể kiểm soát chất lượng toàn diện, nâng cao độ ổn định của sản phẩm, giảm tỷ lệ phế phẩm và tối ưu quy trình sản xuất. Đây là giải pháp phù hợp cho các ngành cơ khí chính xác, khuôn mẫu, điện tử, y tế và sản xuất công nghiệp hiện đại.

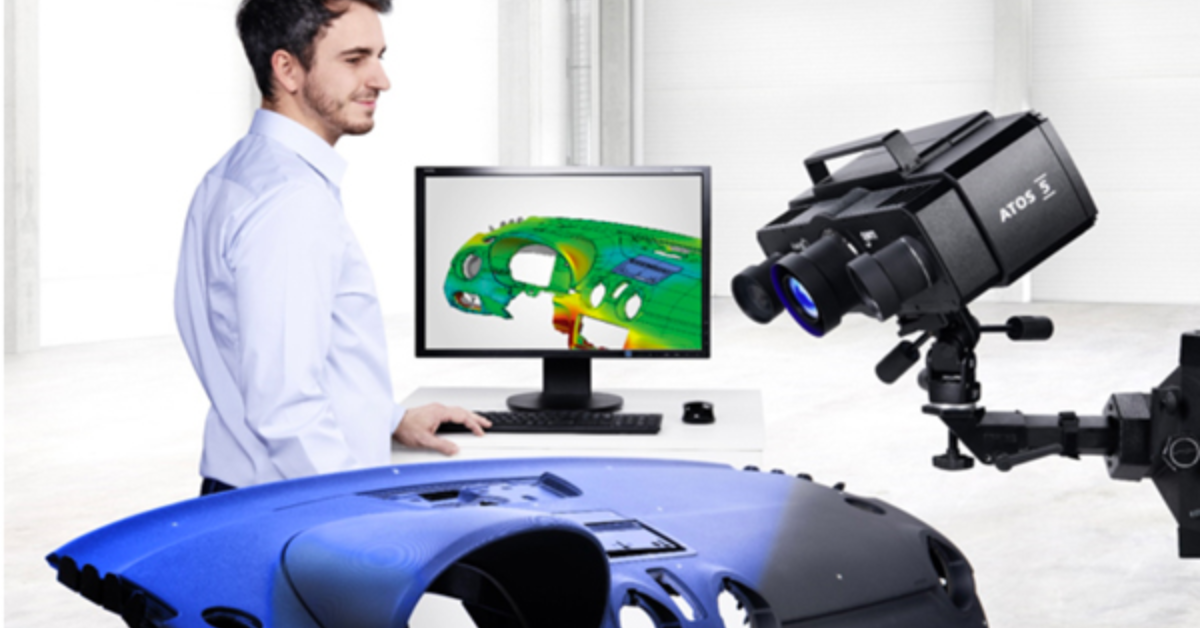

Quy trình đo kiểm 3D chuyên nghiệp từ mẫu thật

Đo kiểm 3D từ mẫu thật yêu cầu quy trình chuẩn hóa nhằm đảm bảo kết quả đo chính xác, nhất quán và có giá trị sử dụng trong kiểm soát chất lượng. Tại 3dMaker, quy trình đo kiểm được triển khai bài bản, phù hợp cho nhiều loại chi tiết công nghiệp.

Quy trình đo kiểm 3D chuyên nghiệp từ mẫu thật

Bước 1: Nhập dữ liệu và thu thập mẫu quét 3D

Mẫu sản phẩm được quét 3D bằng thiết bị đo không tiếp xúc để thu thập dữ liệu hình học đầy đủ. Dữ liệu quét có thể ở dạng đám mây điểm hoặc lưới mesh, phản ánh chính xác hình dạng và kích thước thực tế của mẫu. Trong trường hợp có sẵn bản vẽ CAD, dữ liệu này sẽ được nhập song song để phục vụ đối chiếu và đánh giá sai lệch.

Bước 2: Thực hiện đo kiểm trên phần mềm chuyên dụng

Dữ liệu quét 3D được xử lý và phân tích trên phần mềm đo kiểm chuyên dụng. Tại bước này, kỹ sư tiến hành căn chỉnh dữ liệu quét với mô hình CAD, thiết lập chuẩn đo và thực hiện so sánh hình học. Các sai lệch kích thước và bề mặt được thể hiện trực quan bằng bản đồ màu, giúp dễ dàng nhận biết khu vực đạt và chưa đạt yêu cầu kỹ thuật.

Bước 3: Xuất báo cáo và phân tích kết quả

Sau khi hoàn tất đo kiểm, hệ thống sẽ xuất báo cáo chi tiết bao gồm thông số đo, sai lệch, hình ảnh trực quan và nhận xét kỹ thuật. Báo cáo đo kiểm giúp doanh nghiệp đánh giá chất lượng sản phẩm, xác định nguyên nhân sai lệch và đưa ra phương án điều chỉnh phù hợp. Đây là cơ sở quan trọng để cải tiến quy trình sản xuất và đảm bảo chất lượng ổn định.

Các thiết bị đo kiểm mẫu 3D phổ biến hiện nay

Sự phát triển của công nghệ quét 3D mang đến nhiều giải pháp đo kiểm mẫu phù hợp với từng loại sản phẩm và quy mô sản xuất. Việc lựa chọn đúng thiết bị giúp đảm bảo độ chính xác, rút ngắn thời gian đo và nâng cao hiệu quả kiểm soát chất lượng.

Các thiết bị đo kiểm mẫu 3D phổ biến hiện nay

Máy quét 3D cầm tay đa chức năng

Máy quét 3D cầm tay được sử dụng rộng rãi nhờ tính linh hoạt cao và khả năng đo kiểm nhiều loại chi tiết khác nhau. Thiết bị cho phép quét trực tiếp tại xưởng, phù hợp với mẫu có kích thước lớn hoặc hình dạng phức tạp. Với độ chính xác cao và thao tác nhanh, máy quét cầm tay hỗ trợ đo kiểm hiệu quả trong kiểm tra chất lượng và thiết kế ngược.

Máy quét 3D để bàn tự động cho chi tiết nhỏ

Máy quét 3D để bàn thường được ứng dụng cho các chi tiết nhỏ, yêu cầu độ chính xác và độ lặp lại cao. Thiết bị hoạt động tự động, giúp giảm sai sót do thao tác người dùng. Đây là giải pháp phù hợp cho các ngành sản xuất linh kiện chính xác, khuôn mẫu nhỏ và chi tiết nhựa kỹ thuật.

Hệ thống máy quét 3D công nghiệp tự động hóa

Hệ thống quét 3D công nghiệp được tích hợp vào dây chuyền sản xuất nhằm phục vụ đo kiểm hàng loạt. Thiết bị cho phép quét nhanh, đồng bộ dữ liệu và phân tích tự động, đáp ứng yêu cầu kiểm soát chất lượng liên tục. Giải pháp này giúp doanh nghiệp nâng cao năng suất và đảm bảo chất lượng ổn định trong sản xuất quy mô lớn.

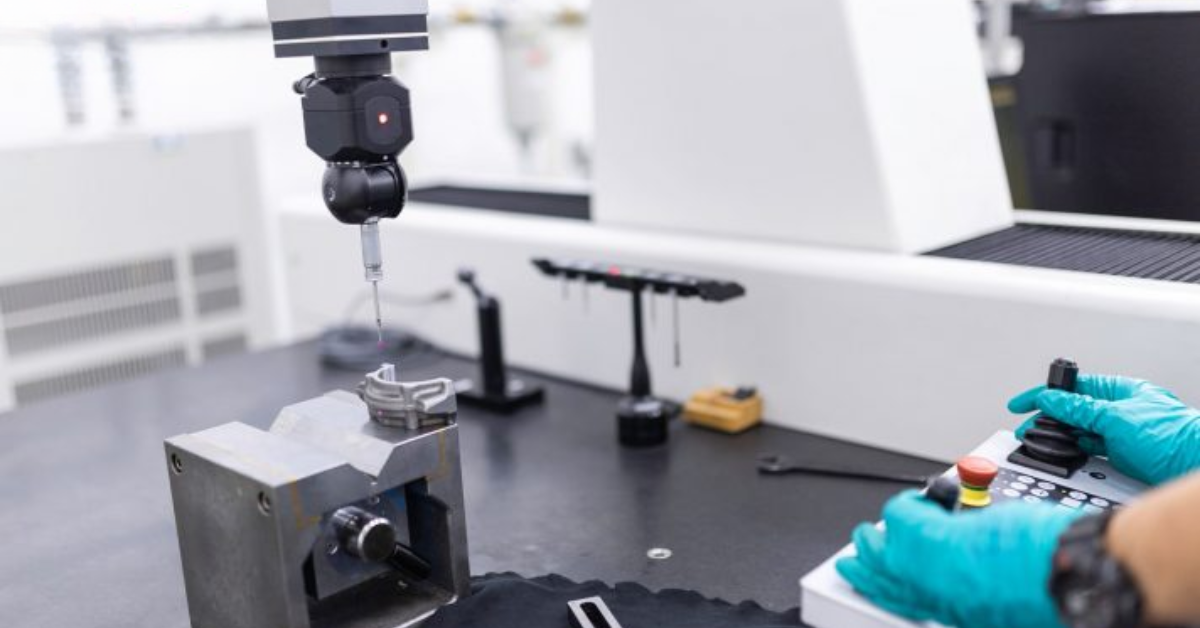

Lợi ích thiết thực của việc áp dụng đo kiểm 3D tự động trong sản xuất

Việc triển khai đo kiểm 3D tự động mang lại nhiều giá trị thực tế cho doanh nghiệp sản xuất, thể hiện rõ qua các lợi ích sau:

• Rút ngắn thời gian kiểm tra: Tự động hóa quá trình đo kiểm giúp giảm đáng kể thời gian so với phương pháp thủ công, đặc biệt với các chi tiết có hình học phức tạp.

• Giảm phụ thuộc vào nhân sự đo kiểm: Hạn chế sai lệch do yếu tố con người, đảm bảo kết quả đo ổn định và đồng nhất giữa các ca sản xuất.

• Hạn chế sai sót trong quá trình đo lường: Hệ thống đo kiểm 3D tự động cho độ chính xác cao, giảm nguy cơ đo thiếu, đo sai hoặc bỏ sót vị trí quan trọng.

• Phát hiện sớm sai lệch hình học: Kiểm tra toàn diện bề mặt và kích thước giúp nhận diện sớm các lỗi, từ đó giảm tỷ lệ sản phẩm lỗi và chi phí sửa chữa.

• Số hóa dữ liệu đo kiểm: Kết quả đo được lưu trữ dưới dạng dữ liệu số, thuận tiện cho việc truy xuất, phân tích và báo cáo.

• Hỗ trợ cải tiến và tối ưu quy trình sản xuất: Dữ liệu đo kiểm 3D giúp doanh nghiệp đánh giá xu hướng sai lệch, tối ưu quy trình và nâng cao hiệu quả sản xuất một cách bền vững.

Lợi ích thiết thực của việc áp dụng đo kiểm 3D tự động trong sản xuất

Đo kiểm mẫu 3D đang trở thành giải pháp quan trọng giúp doanh nghiệp nâng cao độ chính xác và hiệu quả trong kiểm soát chất lượng sản phẩm. Việc áp dụng công nghệ quét 3D không chỉ rút ngắn thời gian đo lường mà còn cho phép đánh giá toàn diện hình học, phát hiện sai lệch sớm và giảm thiểu rủi ro trong sản xuất. Với hệ thống thiết bị hiện đại, quy trình đo kiểm chuẩn hóa và đội ngũ kỹ sư giàu kinh nghiệm, 3dMaker mang đến giải pháp đo kiểm 3D tin cậy, phù hợp cho nhiều lĩnh vực công nghiệp.
