Hướng dẫn sửa lỗi file STL chi tiết từng bước cho người mới

Lỗi file STL là vấn đề thường gặp khiến quá trình in 3D bị gián đoạn hoặc sản phẩm đầu ra không đạt chất lượng. Việc hiểu rõ nguyên nhân và nắm vững các bước xử lý kỹ thuật sẽ giúp bạn tiết kiệm thời gian cũng như chi phí vật liệu. Trong bài viết này, 3dMaker sẽ cung cấp hướng dẫn sửa lỗi file STL chi tiết từ khâu kiểm tra cấu trúc lưới đến việc xuất file chuẩn.

Các lỗi file STL thường gặp trước khi in

Trong quy trình chuẩn bị dữ liệu cho máy in 3D, việc nhận diện các sai sót trên mô hình lưới tam giác là bước bắt buộc để tránh lãng phí vật liệu và thời gian. Những lỗi này thường phát sinh từ quá trình xuất file từ phần mềm thiết kế CAD sang định dạng STL hoặc do kỹ thuật dựng hình chưa chuẩn xác.

• Lỗi hở Mesh và lỗ thủng bề mặt: Đây là tình trạng các cạnh của các tam giác cấu tạo nên bề mặt không khít nhau, tạo ra các khoảng hở khiến mô hình không còn là một khối kín.

• Lỗi Non-manifold: Xuất hiện khi các cạnh hoặc đỉnh được chia sẻ bởi quá nhiều mặt phẳng, hoặc có các mặt phẳng nằm bên trong khối đặc, làm phần mềm cắt lớp không thể xác định được ranh giới trong và ngoài.

• Lỗi đảo ngược mặt: Các vectơ pháp tuyến chỉ hướng bề mặt bị quay vào trong thay vì hướng ra ngoài, dẫn đến việc máy in hiểu sai vùng có vật liệu và vùng rỗng.

• Lỗi giao cắt vật thể: Xảy ra khi hai hay nhiều khối hình học chồng lấn lên nhau mà không được hợp nhất bằng lệnh Boolean, gây xung đột trong việc tính toán đường chạy dao của đầu phun.

• Lỗi lưới quá dày hoặc quá thưa: File quá nặng do số lượng tam giác dư thừa khiến phần mềm xử lý chậm, hoặc lưới quá thưa làm bề mặt sản phẩm sau khi in bị góc cạnh, không mượt mà.

Việc để sót các lỗi kỹ thuật sẽ trực tiếp dẫn đến hiện tượng máy in bỏ qua các lớp in hoặc gây lỗi toàn bộ quá trình ngay từ đầu. Do đó, hướng dẫn sửa lỗi file STL và làm sạch lưới là công đoạn then chốt giúp 3dMaker đảm bảo độ chính xác cơ khí cùng tính thẩm mỹ cho sản phẩm.

Các lỗi file STL thường gặp trước khi in

Hướng dẫn chi tiết cách sửa lỗi file STL rõ ràng từng bước

Để quy trình in 3D diễn ra suôn sẻ, việc xử lý dữ liệu đầu vào cần được thực hiện theo một trình tự kỹ thuật nghiêm ngặt. Dưới đây là các bước cụ thể giúp bạn tối ưu hóa tệp tin thiết kế để đạt được chất lượng sản phẩm cao nhất.

Bước 1: Import file STL vào phần mềm sửa lỗi

• Mở tệp tin bằng các phần mềm chuyên dụng như Autodesk Netfabb, Meshmixer hoặc tính năng sửa lỗi tích hợp sẵn trong các chương trình cắt lớp.

• Quan sát mô hình ở chế độ hiển thị khung lưới để xác định chính xác các vùng bị hỏng cấu trúc hoặc mất dữ liệu bề mặt.

• Việc nhập file giúp công cụ phân tích tự động quét toàn bộ lỗi trên lưới tam giác, từ đó đưa ra đánh giá sơ bộ về mức độ hư hại của tệp tin.

Giai đoạn này quyết định việc bạn sử dụng tính năng sửa lỗi tự động nhanh hoặc phải can thiệp thủ công vào từng cụm lưới phức tạp.

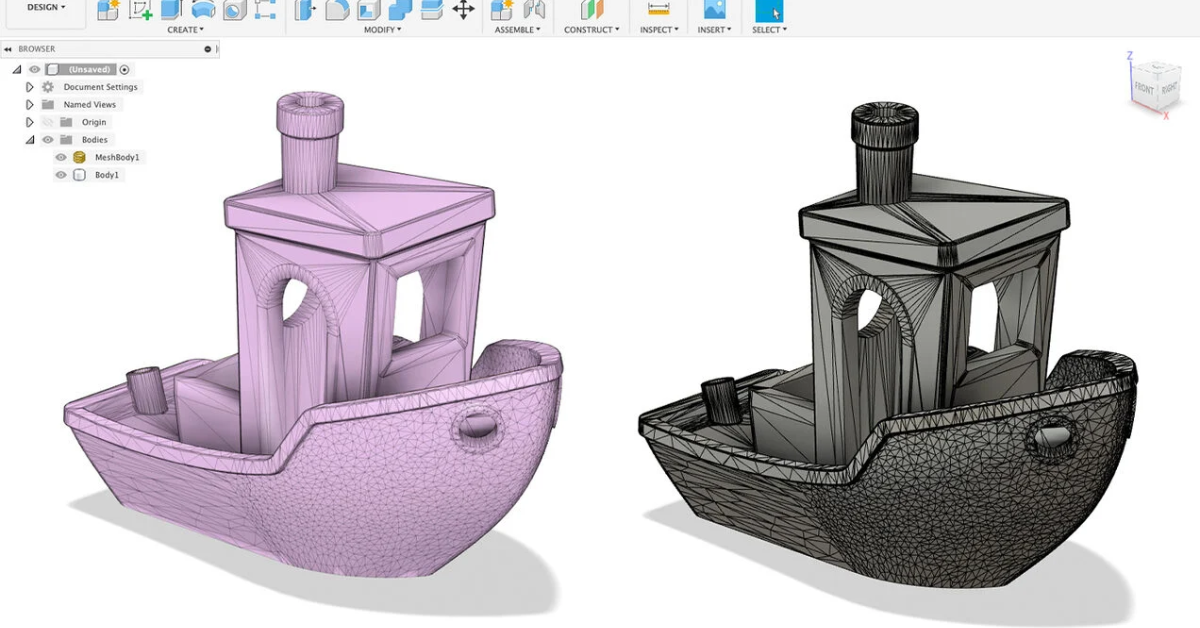

Bước 1: Import file STL vào phần mềm sửa lỗi

Bước 2: Sửa lỗi Non-manifold và cạnh hở

Việc đóng kín mô hình là yếu tố tiên quyết để phần mềm máy in nhận diện được thể tích vật thể.

• Xác định lỗi Non-manifold khi các cạnh không kết nối khít hoặc có các mặt phẳng giao cắt không tạo thành một khối đặc duy nhất.

• Sử dụng lệnh vá lỗ thủng hoặc hàn các đỉnh để bịt kín các khoảng hở, đảm bảo mô hình có thể xác định được thể tích thực tế.

• Khi các cạnh hở đã được đóng kín, phần mềm in 3D mới có thể phân biệt chính xác ranh giới giữa bên trong và bên ngoài vật thể.

Đây là bước quan trọng nhất trong hướng dẫn sửa lỗi file STL giúp máy in không bị lỗi khi thực hiện quá trình cắt lớp và tạo đường chạy dao.

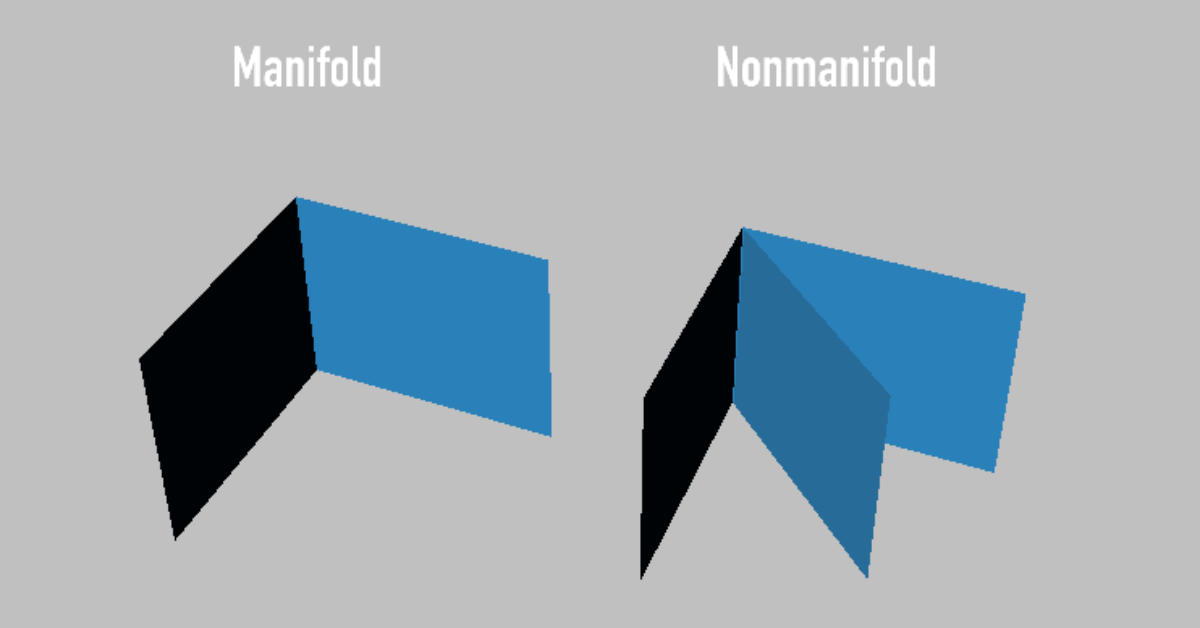

Bước 2: Sửa lỗi Non-manifold và cạnh hở

Bước 3: Cân chỉnh Normals và làm sạch Mesh

Đảm bảo các bề mặt hướng đúng chiều giúp máy in hiểu đúng đâu là phần thịt và đâu là phần rỗng.

• Kiểm tra các vectơ pháp tuyến xác định hướng bề mặt; nếu chúng bị đảo ngược vào trong, máy in sẽ hiểu sai vùng có vật liệu thành vùng rỗng.

• Thực hiện lệnh Unify Normals hoặc Flip Normals để đảm bảo tất cả các mặt tam giác đều hướng ra phía ngoài một cách đồng nhất.

• Tiến hành làm sạch lưới bằng cách loại bỏ các mặt tam giác rác, đỉnh dư thừa hoặc chi tiết thừa nằm sâu bên trong khối đặc của mô hình.

Quá trình tinh lọc này giúp giảm đáng kể dung lượng tệp tin, khiến cấu trúc gọn nhẹ và giúp máy tính xử lý nhanh hơn ở các bước tiếp theo.

Bước 3: Cân chỉnh Normals và làm sạch Mesh

Bước 4: Kiểm tra lại kích thước, đơn vị, định dạng file

Công đoạn này đảm bảo sản phẩm thực tế có tỉ lệ chính xác so với bản vẽ thiết kế kỹ thuật.

• Kiểm tra kỹ tỉ lệ kích thước và đơn vị đo lường trong môi trường làm việc của phần mềm sửa lỗi để tránh sai lệch khi in thực tế.

• Đảm bảo đơn vị tính đồng nhất với thiết lập của máy in 3D để sản phẩm in ra đúng với yêu cầu kỹ thuật ban đầu.

• Xem xét mật độ lưới tam giác để đảm bảo bề mặt cong đạt độ mịn cần thiết nhưng không làm tệp tin quá nặng gây treo máy.

Đây là bước kiểm soát cuối cùng trong hướng dẫn sửa lỗi file STL nhằm đảm bảo tính tương thích tuyệt đối giữa tệp tin và thiết bị in.

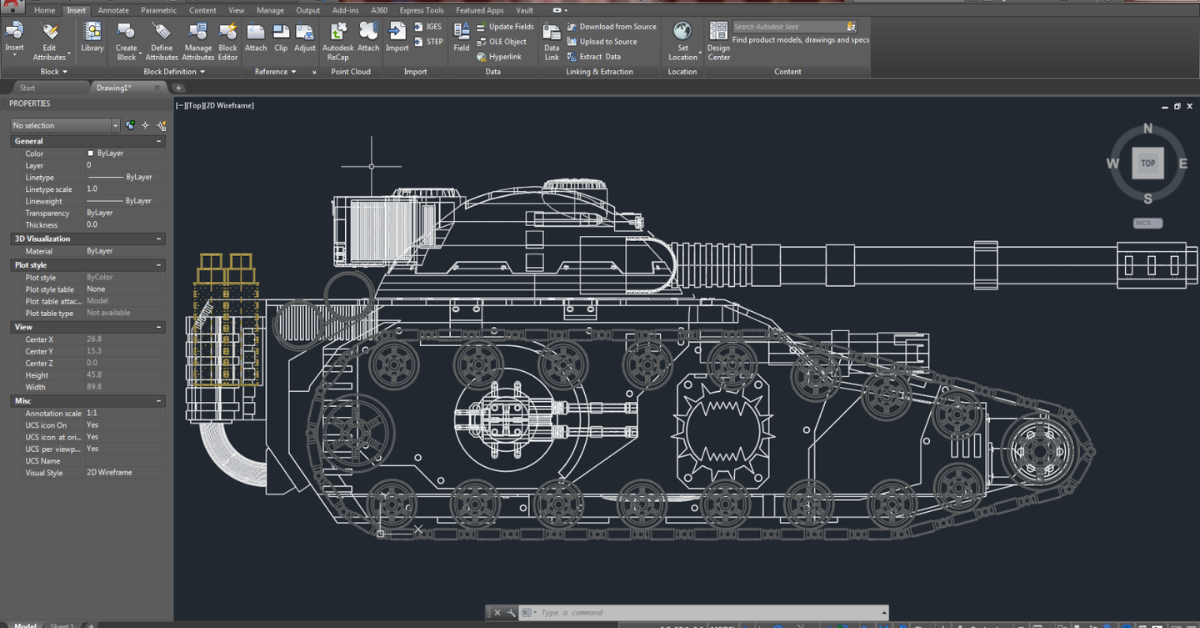

Bước 4: Kiểm tra lại kích thước, đơn vị, định dạng file

Bước 5: Xuất file STL đúng chuẩn và thử in thử

Bước cuối cùng giúp kiểm chứng toàn bộ quá trình sửa lỗi trước khi tiến hành sản xuất chính thức.

• Xuất file ở định dạng STL nhị phân để tối ưu hóa dung lượng tệp tin và đảm bảo tốc độ đọc dữ liệu của máy in.

• Nạp tệp tin vào phần mềm Slicer để mô phỏng các lớp in, kiểm tra đường chạy dao và các vị trí hỗ trợ trước khi in chính thức.

• Tiến hành in thử một mẫu nhỏ để đánh giá độ bền cấu trúc và sự khớp nối của các chi tiết sau khi đã được xử lý kỹ thuật.

Quy trình này giúp 3dMaker xác nhận dữ liệu đã hoàn toàn chuẩn xác, sẵn sàng cho việc sản xuất hàng loạt với chất lượng ổn định.

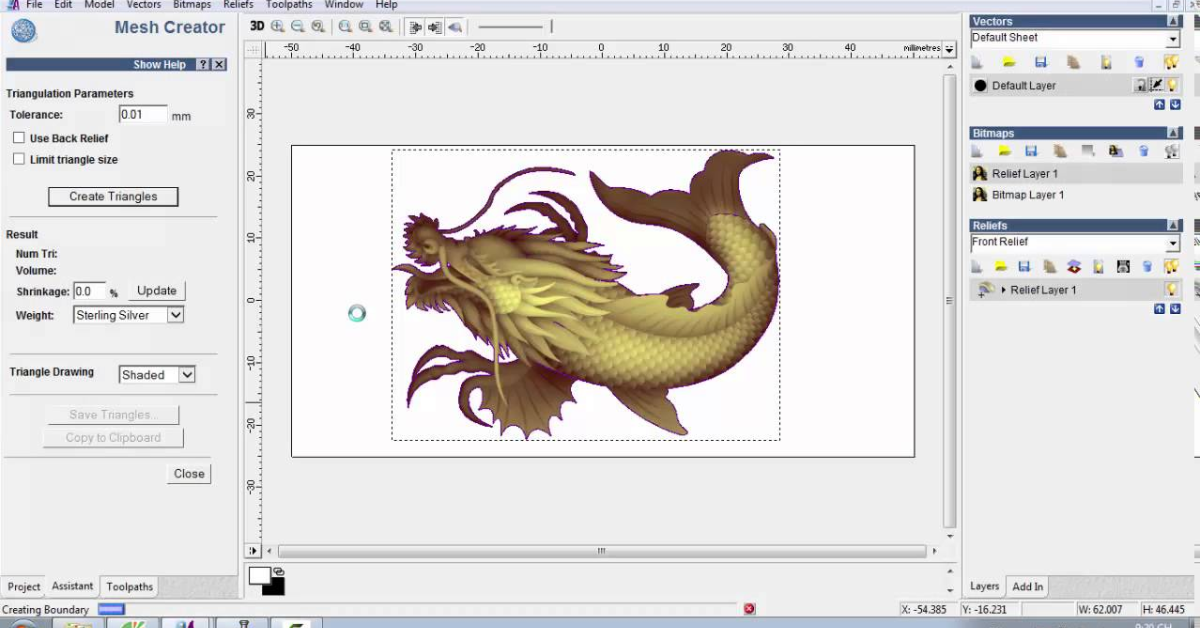

Bước 5: Xuất file STL đúng chuẩn và thử in thử

Những cách để tránh lỗi file STL tiết kiệm thời gian

Việc xây dựng thói quen thiết kế tốt không chỉ giúp tệp tin đạt độ ổn định cao mà còn giảm thiểu rủi ro khi chuyển đổi dữ liệu giữa các nền tảng phần mềm khác nhau.

• Thiết kế mô hình dạng khối đặc: Luôn ưu tiên sử dụng các lệnh tạo khối thay vì chỉ dựng các bề mặt phẳng rời rạc. Điều này giúp đảm bảo vật thể luôn kín kẽ, tránh được lỗi hở Mesh hoặc lỗi Non-manifold ngay từ khâu phác thảo ban đầu.

• Hợp nhất các chi tiết giao cắt: Khi thiết kế các bộ phận chồng lấn lên nhau, hãy sử dụng các lệnh Boolean (Union/Weld) để kết hợp chúng thành một khối duy nhất. Việc này loại bỏ các mặt phẳng dư thừa nằm bên trong vật thể, giúp phần mềm cắt lớp tính toán đường chạy dao chính xác hơn.

• Kiểm soát mật độ lưới khi xuất file: Khi thực hiện thao tác xuất định dạng STL, bạn cần điều chỉnh thông số Deviation và Angle một cách hợp lý. Lưới quá dày sẽ làm nặng máy, trong khi lưới quá thưa sẽ khiến bề mặt sản phẩm bị thô cứng, không đạt độ mịn cần thiết.

• Sử dụng tính năng kiểm tra lỗi tích hợp: Hầu hết các phần mềm CAD hiện đại đều có công cụ kiểm tra độ kín của khối. Hãy tận dụng tính năng này để phát hiện các cạnh hở hoặc điểm nhọn bất thường trước khi thực hiện bước hướng dẫn sửa lỗi file STL ở các phần mềm chuyên dụng.

• Cập nhật phần mềm và Plugin hỗ trợ: Thường xuyên nâng cấp các phiên bản phần mềm thiết kế và công cụ xuất file để tận dụng các thuật toán xử lý lưới mới nhất. Các bản cập nhật này thường sửa lỗi tương thích và cải thiện độ chính xác cho cấu trúc lưới tam giác.

Việc áp dụng đồng bộ các phương pháp trên sẽ giúp bạn sở hữu một quy trình làm việc chuyên nghiệp, từ đó nâng cao hiệu suất và đảm bảo chất lượng sản phẩm in ra luôn đạt chuẩn.

Những cách để tránh lỗi file STL tiết kiệm thời gian

Việc nắm vững kỹ thuật xử lý mô hình là yếu tố then chốt giúp quá trình in ấn đạt độ chính xác cao nhất. Hy vọng hướng dẫn sửa lỗi file STL này giúp bạn tự tin khắc phục các sai sót cấu trúc để tối ưu hóa thời gian sản xuất. Nếu còn bất kỳ thắc mắc nào về giải pháp kỹ thuật, hãy liên hệ với 3dMaker để được đội ngũ chuyên gia hỗ trợ tận tình.
