Làm Dummy 3D Sản Phẩm: Quy Trình Thiết Kế & Tạo Mẫu Prototype

Mô hình Dummy 3D sản phẩm là bước không thể thiếu để trực quan hóa và kiểm tra thiết kế trước khi đưa vào sản xuất hàng loạt. Việc tạo mẫu prototype chính xác giúp phát hiện sớm các lỗi kỹ thuật và tối ưu hóa chi phí. Trong bài viết này, 3DMaker sẽ trình bày làm Dummy sản phẩm chi tiết và các bước chuẩn hóa trong quy trình thiết kế và tạo mẫu prototype, từ việc xác định mục tiêu, lựa chọn vật liệu, công nghệ, đến kiểm tra chất lượng cuối cùng.

Dummy 3D sản phẩm là gì và tại sao cần thực hiện?

Dummy 3D sản phẩm là mô hình vật lý hoặc kỹ thuật số được tạo ra nhằm mục đích mô phỏng hình dáng, kích thước và đôi khi là chức năng của sản phẩm cuối cùng. Mô hình này đóng vai trò quan trọng trong việc trực quan hóa ý tưởng thiết kế, giúp các nhà phát triển và sản xuất có cái nhìn thực tế nhất trước khi đưa vào sản xuất hàng loạt. Nó không chỉ là một công cụ trình bày mà còn là một bước kiểm tra kỹ thuật thiết yếu.

Việc tạo ra Dummy 3D là bước không thể thiếu để đánh giá tính khả thi và thẩm mỹ của sản phẩm. Thực hiện Dummy giúp nhanh chóng phát hiện các lỗi thiết kế, vấn đề về kích thước hoặc các yếu tố công thái học ngay từ giai đoạn đầu, từ đó tiết kiệm chi phí và thời gian sửa chữa đáng kể so với việc sửa lỗi trên sản phẩm hoàn chỉnh. Hơn nữa, Dummy còn là công cụ tuyệt vời để lấy ý kiến phản hồi từ khách hàng hoặc nhóm nội bộ.

Dummy 3D sản phẩm là gì và tại sao cần thực hiện?

Xác định mục tiêu sản xuất và yêu cầu kỹ thuật ngay từ đầu

Trước khi bắt tay vào thiết kế mô hình 3D, việc xác định rõ ràng mục tiêu của sản phẩm là bước đầu tiên và quan trọng nhất. Cần làm rõ sản phẩm này sẽ phục vụ cho thị trường nào, giải quyết vấn đề gì và đối tượng khách hàng mục tiêu là ai.

Chọn quy trình sản xuất mục tiêu

Việc lựa chọn quy trình sản xuất sẽ quyết định đến cách bạn thiết kế mô hình Dummy 3D. Mỗi phương pháp sản xuất như ép phun, đúc khuôn hay gia công CNC đều có những giới hạn và yêu cầu riêng về hình học, độ dày thành và góc thoát khuôn. Do đó, mô hình Dummy phải được thiết kế sao cho phù hợp với công nghệ sản xuất đã chọn để đảm bảo tính khả thi khi chuyển sang giai đoạn sản xuất hàng loạt.

Chọn quy trình sản xuất mục tiêu

Nắm bắt các yêu cầu chức năng và mục tiêu chi phí

Bên cạnh yếu tố kỹ thuật, các yêu cầu về chức năng và ngân sách cũng là yếu tố then chốt cần được xem xét. Yêu cầu chức năng bao gồm cách sản phẩm hoạt động, các bộ phận chuyển động và cách các chi tiết khớp nối với nhau. Mục tiêu chi phí sẽ giới hạn lựa chọn về vật liệu và độ phức tạp của thiết kế. Việc cân bằng giữa chức năng, chi phí và tính thẩm mỹ là điều kiện tiên quyết để tạo ra một sản phẩm thành công.

Quy trình thiết kế mô hình CAD chuẩn cho việc làm Dummy

Khi đã có mục tiêu rõ ràng và các yêu cầu kỹ thuật chi tiết, bước tiếp theo là chuyển các yêu cầu này thành mô hình thiết kế hỗ trợ máy tính hay còn gọi là CAD. Mô hình CAD phải được xây dựng một cách chuẩn hóa, có cấu trúc rõ ràng và dễ dàng chỉnh sửa. Đây là nền tảng để tạo ra các bản vẽ kỹ thuật và mẫu Dummy 3D sau này.

Mô hình hóa với mục đích kỹ thuật

Mô hình hóa kỹ thuật tập trung vào việc thể hiện chính xác các thông số kỹ thuật, bao gồm kích thước, dung sai và các chi tiết lắp ráp. Thiết kế phải đảm bảo rằng các bộ phận có thể được sản xuất và lắp ráp một cách dễ dàng, đồng thời đáp ứng được các yêu cầu về độ bền và chức năng. Các kỹ sư cần sử dụng các công cụ trong phần mềm CAD để kiểm tra tính lắp ráp và độ tương thích của các chi tiết.

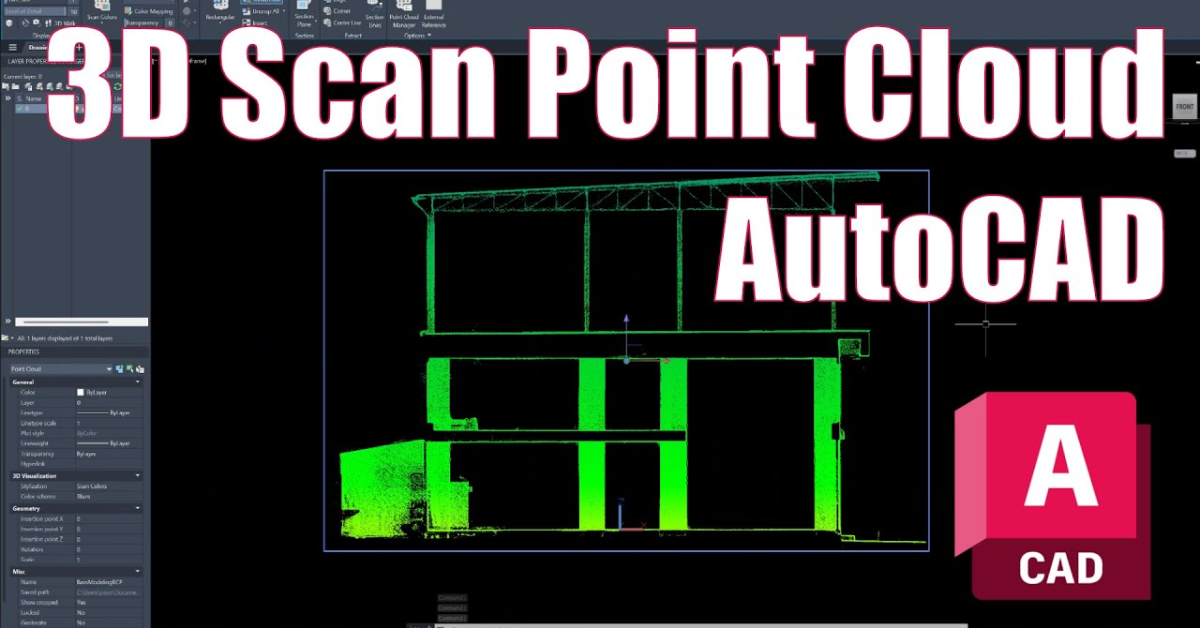

Mô hình hóa với mục đích kỹ thuật

Các quy tắc thiết kế để sản xuất tối ưu

Thiết kế để sản xuất hay DFM (Design for Manufacturing), là một tập hợp các quy tắc nhằm tối ưu hóa thiết kế cho quá trình sản xuất đã chọn.

• Tối giản chi tiết: Giảm số lượng linh kiện giúp rút ngắn thời gian lắp ráp và hạn chế sai sót.

• Độ dày thành đồng đều: Đảm bảo độ dày nhất quán để tránh biến dạng và nứt vỡ trong quá trình làm nguội.

• Góc thoát khuôn phù hợp: Tạo góc nghiêng cần thiết giúp việc lấy sản phẩm ra khỏi khuôn dễ dàng và bảo vệ bề mặt.

• Tiêu chuẩn hóa linh kiện: Sử dụng các bộ phận có sẵn để giảm chi phí chế tạo riêng biệt và dễ dàng bảo trì.

Xác định kích thước và dung sai hình học

Kích thước và dung sai hình học (GD&T) là thông tin quan trọng xác định mức độ chính xác mà một chi tiết cần đạt được. Dung sai phải được xác định một cách hợp lý, không quá chặt chẽ gây tốn kém chi phí sản xuất, nhưng vẫn phải đảm bảo chức năng của sản phẩm. Việc ghi chú kích thước và dung sai chính xác trên mô hình CAD là bước không thể thiếu trong quy trình làm Dummy sản phẩm.

Lựa chọn vật liệu và công nghệ tạo hình Dummy

Việc lựa chọn vật liệu và công nghệ tạo hình ảnh hưởng trực tiếp đến chất lượng và mục đích sử dụng của mẫu Dummy. Tùy thuộc vào yêu cầu của Dummy là chỉ để trình bày hình dáng hay để kiểm tra chức năng, mà các lựa chọn sẽ khác nhau. Mục tiêu là tìm ra sự cân bằng giữa chi phí, thời gian và độ chính xác cần thiết.

Vật liệu và hoàn thiện bề mặt

Vật liệu được chọn để tạo Dummy cần mô phỏng được tính chất của vật liệu cuối cùng ở mức độ cần thiết, chẳng hạn như độ cứng, trọng lượng hoặc cảm giác cầm nắm. Các vật liệu phổ biến bao gồm nhựa ABS, PLA (cho in 3D) hoặc các loại resin. Sau khi tạo hình, việc hoàn thiện bề mặt như đánh bóng, sơn phủ hoặc dán tem nhãn là cần thiết để mẫu Dummy trông giống sản phẩm thật nhất có thể.

Vật liệu và hoàn thiện bề mặt

Kiểm tra tính năng với công nghệ in 3D hoặc CNC

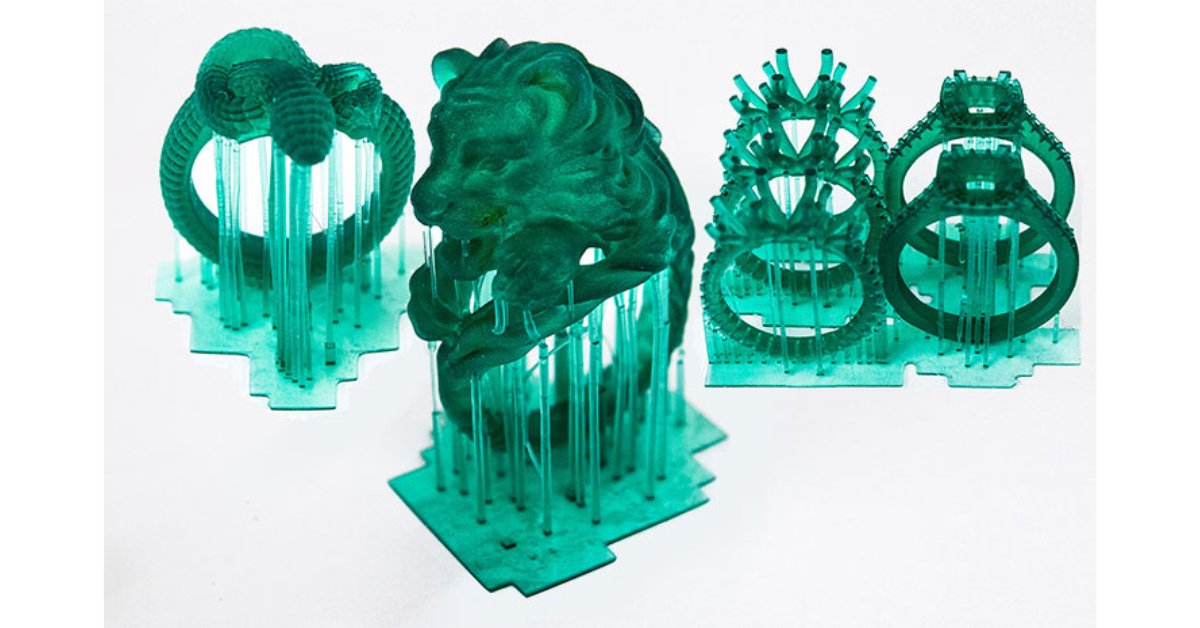

Công nghệ in 3D (như FDM, SLA, SLS) và gia công CNC là hai phương pháp chính để tạo ra mẫu Dummy vật lý. In 3D nhanh chóng và phù hợp cho các mẫu có hình dạng phức tạp, thường dùng để kiểm tra tính lắp ráp và hình dáng.

Gia công CNC lại cho độ chính xác cao hơn, độ bền cơ học tốt hơn, phù hợp cho các mẫu Dummy cần kiểm tra tính năng cơ khí hoặc độ bền vật liệu. Việc chọn công nghệ phải dựa trên mục đích sử dụng cụ thể của mẫu Dummy.

Kiểm tra tính năng với công nghệ in 3D hoặc CNC

Hướng dẫn lắp ráp và hoàn thiện Dummy 3D

Sau khi các chi tiết của mẫu Dummy đã được tạo hình, bước tiếp theo là tiến hành lắp ráp và hoàn thiện. Quá trình này đòi hỏi sự tỉ mỉ và chính xác để đảm bảo các chi tiết khớp nối hoàn hảo với nhau, mô phỏng đúng sản phẩm cuối cùng. Bất kỳ sự sai lệch nào trong lắp ráp cũng cần được ghi nhận để điều chỉnh lại mô hình thiết kế CAD.

Thiết kế để lắp ráp và khả năng bảo trì

Thiết kế phải được tối ưu hóa không chỉ cho sản xuất mà còn cho việc lắp ráp (DFA - Design for Assembly). Điều này có nghĩa là số lượng chi tiết cần được giảm thiểu và các chi tiết phải dễ dàng lắp ghép mà không cần các công cụ phức tạp. Đồng thời, khả năng bảo trì sau này cũng cần được xem xét, đảm bảo rằng các bộ phận quan trọng có thể được tháo rời và thay thế dễ dàng.

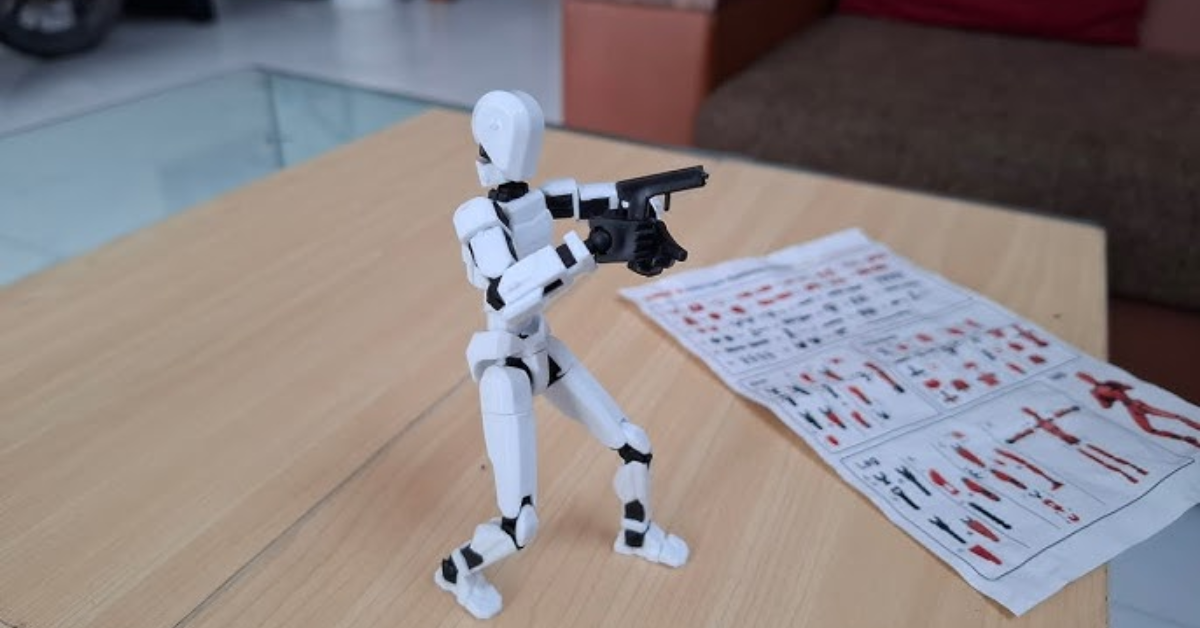

Thiết kế để lắp ráp và khả năng bảo trì

Tạo hình khớp nối linh hoạt như mô hình Robot Dummy

Trong một số trường hợp, đặc biệt là với các sản phẩm có các bộ phận chuyển động hoặc robot, mẫu Dummy cần phải mô phỏng được các khớp nối linh hoạt. Điều này đòi hỏi độ chính xác cao trong việc gia công và lắp ráp các cơ cấu cơ khí phức tạp. Mô hình Robot Dummy là một ví dụ điển hình, nơi các khớp nối không chỉ cần lắp ráp mà còn phải hoạt động trơn tru để kiểm tra phạm vi chuyển động và chức năng.

Quy trình kiểm tra xác thực trước khi bàn giao

Sau khi mẫu Dummy 3D đã được lắp ráp hoàn chỉnh, bước cuối cùng là tiến hành kiểm tra xác thực. Mục tiêu của giai đoạn này là đảm bảo rằng mẫu Dummy đáp ứng tất cả các yêu cầu kỹ thuật và chức năng đã đặt ra ban đầu. Đây là khâu then chốt để đảm bảo chất lượng trước khi mẫu được bàn giao cho khách hàng hoặc đưa vào sản xuất thử nghiệm.

Quy trình kiểm tra bao gồm kiểm tra kích thước bằng các dụng cụ đo lường chính xác để so sánh với bản vẽ CAD, kiểm tra tính lắp ráp và khớp nối của các chi tiết, cũng như kiểm tra các chức năng cơ bản. Bất kỳ sai lệch nào được phát hiện đều phải được ghi lại và phân tích để đưa ra các điều chỉnh cần thiết trong mô hình CAD trước khi tiến hành làm Dummy sản phẩm cuối cùng.

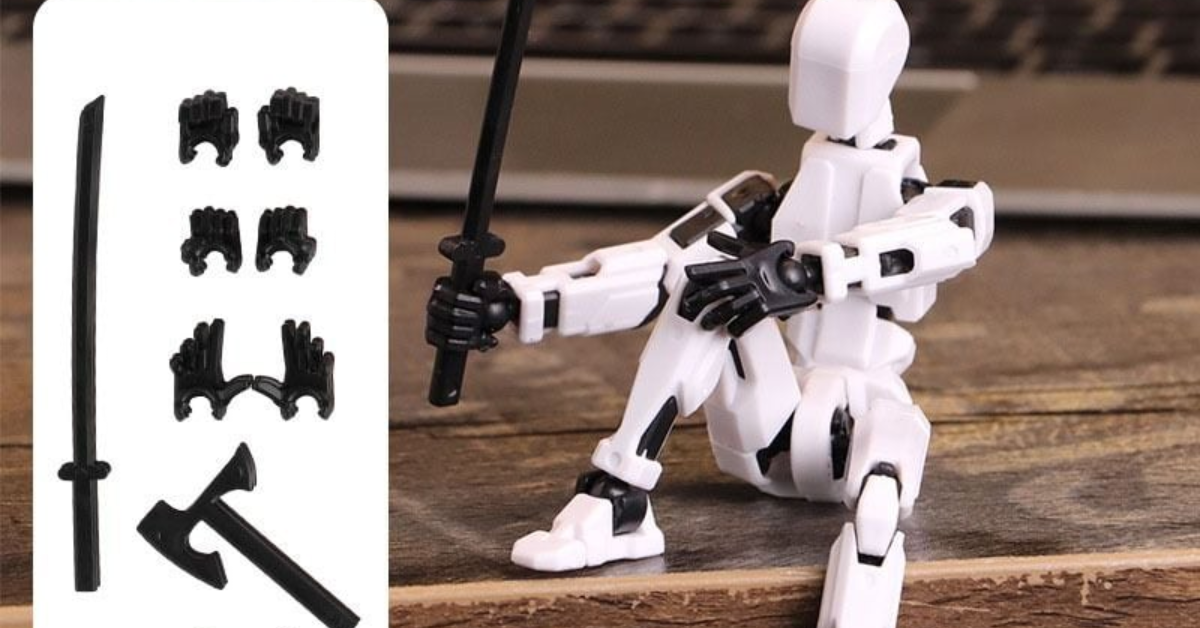

Quy trình kiểm tra xác thực trước khi bàn giao

Việc nắm vững quy trình làm Dummy sản phẩm là chìa khóa để phát triển sản phẩm một cách hiệu quả và tiết kiệm chi phí. Từ việc xác định mục tiêu, thiết kế mô hình CAD chuẩn, đến lựa chọn vật liệu và công nghệ tạo hình, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo chất lượng và tính khả thi của sản phẩm. Nếu bạn còn bất kỳ thắc mắc nào về quy trình này hay cần tư vấn chuyên sâu hơn về dịch vụ làm Dummy sản phẩm, hãy liên hệ ngay với 3DMaker để được đội ngũ chuyên gia hỗ trợ giải đáp chi tiết.
