Phục dựng dữ liệu CAD đang trở thành giải pháp quan trọng khi doanh nghiệp cần khôi phục bản vẽ kỹ thuật từ chi tiết thực tế nhưng không còn dữ liệu gốc. Thông qua quét 3D và xử lý hình học chính xác, dữ liệu CAD được tái tạo đầy đủ, sẵn sàng cho chỉnh sửa, gia công và cải tiến sản phẩm. Với kinh nghiệm thực tế trong số hóa và thiết kế ngược, 3dMaker mang đến giải pháp phục dựng CAD hiệu quả, phù hợp cho nhiều lĩnh vực sản xuất công nghiệp.

Phục dựng dữ liệu CAD là gì?

Phục dựng dữ liệu CAD là quá trình tái tạo bản vẽ kỹ thuật 2D hoặc mô hình 3D từ sản phẩm, linh kiện hoặc khuôn mẫu thực tế khi dữ liệu thiết kế gốc không còn hoặc không đầy đủ. Kỹ thuật này thường kết hợp quét 3D, xử lý dữ liệu hình học và dựng mô hình CAD tham số để đảm bảo độ chính xác cao.

Dữ liệu CAD sau khi phục dựng được chỉnh sửa, cải tiến và sử dụng trực tiếp cho gia công CNC, in 3D hoặc kiểm tra chất lượng. Đây là giải pháp hiệu quả cho các doanh nghiệp cần duy trì sản xuất, bảo trì thiết bị hoặc phát triển sản phẩm mới dựa trên nền tảng thiết kế sẵn có.

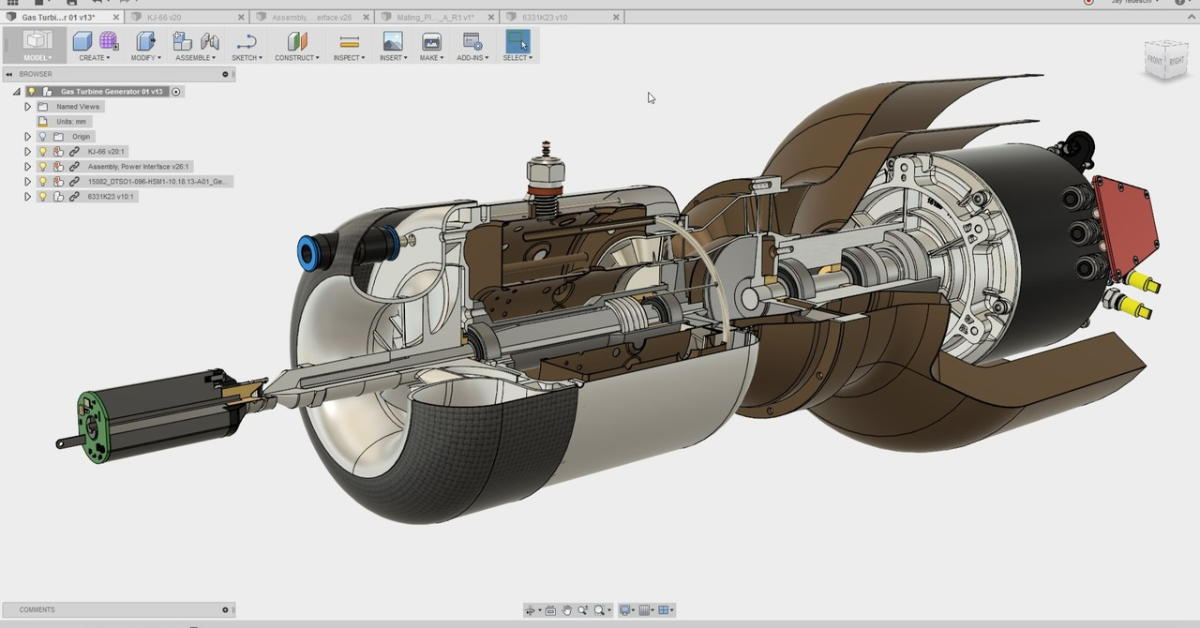

Cách phục dựng dữ liệu CAD từ mẫu thật và khôi phục file bị lỗi

Phục dựng dữ liệu CAD là gì?

Lợi ích nổi bật khi áp dụng kỹ thuật phục dựng dữ liệu

Phục dựng dữ liệu CAD không chỉ giúp khôi phục bản vẽ mà còn mở ra nhiều lợi ích về kỹ thuật và chi phí cho doanh nghiệp trong quá trình sản xuất và phát triển sản phẩm.

Cách phục dựng dữ liệu CAD từ mẫu thật và khôi phục file bị lỗi

Lợi ích nổi bật khi áp dụng kỹ thuật phục dựng dữ liệu

Phục chế linh kiện cũ không có bản vẽ gốc

Nhiều linh kiện, máy móc hoặc khuôn mẫu cũ không còn dữ liệu thiết kế do thất lạc hoặc ngừng sản xuất. Phục dựng dữ liệu CAD cho phép tái tạo chính xác hình dạng và kích thước dựa trên mẫu thực tế. Nhờ đó, doanh nghiệp có thể sản xuất lại linh kiện thay thế, đảm bảo khả năng lắp ráp và vận hành ổn định mà không phụ thuộc vào nhà cung cấp ban đầu.

Tối ưu thiết kế và tiết kiệm chi phí sản xuất

Khi có dữ liệu CAD đầy đủ, doanh nghiệp dễ dàng chỉnh sửa, cải tiến thiết kế để phù hợp với yêu cầu sử dụng mới. Việc tối ưu hình học giúp giảm vật liệu dư thừa, rút ngắn thời gian gia công và hạn chế sai sót trong sản xuất. So với việc thiết kế lại từ đầu, phục dựng dữ liệu CAD giúp tiết kiệm đáng kể chi phí và thời gian triển khai dự án.

Quy trình phục dựng bản vẽ CAD chuyên nghiệp từ mẫu thật

Phục dựng bản vẽ CAD từ mẫu thật đòi hỏi quy trình kỹ thuật chặt chẽ nhằm đảm bảo độ chính xác hình học và khả năng ứng dụng trong sản xuất. Tại 3dMaker, quy trình được triển khai theo từng bước rõ ràng, giúp chuyển đổi chi tiết thực tế thành dữ liệu CAD hoàn chỉnh và dễ dàng sử dụng lâu dài.

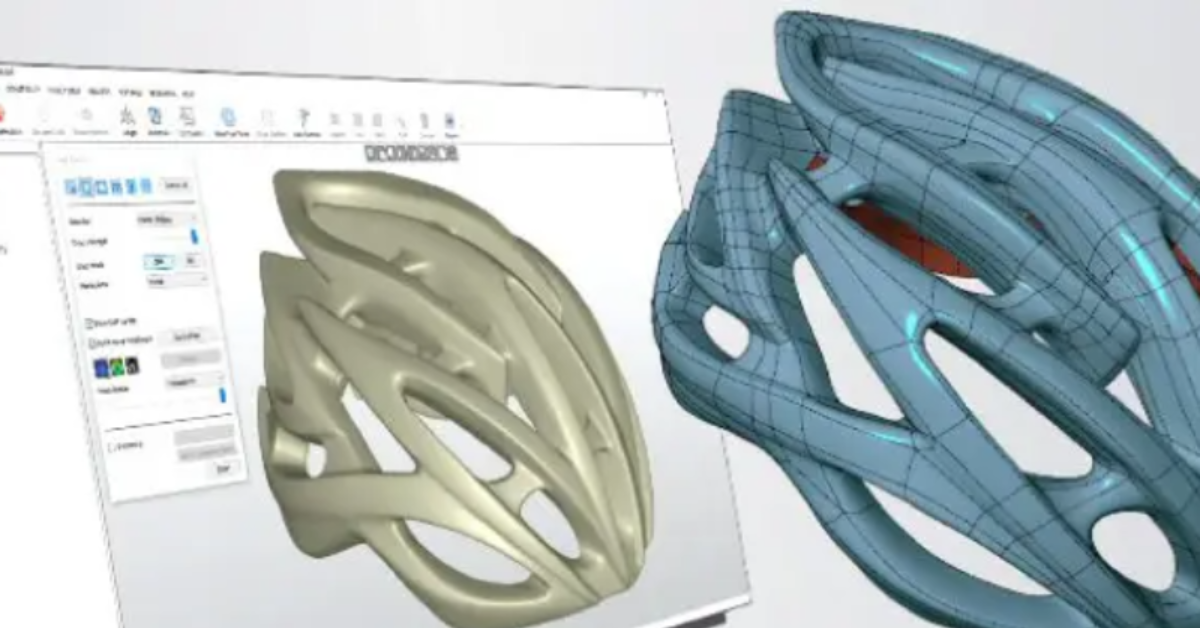

Cách phục dựng dữ liệu CAD từ mẫu thật và khôi phục file bị lỗi

Quy trình phục dựng bản vẽ CAD chuyên nghiệp từ mẫu thật

Quét 3D mẫu thật thu thập dữ liệu hình học

Mẫu linh kiện hoặc chi tiết thực tế được quét 3D bằng thiết bị đo lường chính xác cao để thu thập toàn bộ dữ liệu hình học. Quá trình quét giúp ghi nhận đầy đủ kích thước, biên dạng và các bề mặt phức tạp mà phương pháp đo thủ công khó thực hiện. Dữ liệu thu được ở dạng đám mây điểm hoặc lưới mesh, làm cơ sở cho các bước xử lý tiếp theo.

Xử lý dữ liệu quét và dựng mô hình CAD

Từ dữ liệu quét 3D, kỹ sư tiến hành làm sạch nhiễu, khép kín lưới và tái tạo bề mặt hình học. Sau đó, mô hình CAD được dựng lại theo dạng tham số, đảm bảo đúng biên dạng và dung sai kỹ thuật. Bước này giúp biến dữ liệu quét thành mô hình CAD 3D có thể chỉnh sửa, cải tiến và sử dụng trực tiếp cho gia công CNC hoặc in 3D.

Kiểm tra, chỉnh sửa và xuất bản vẽ kỹ thuật

Sau khi hoàn thiện mô hình CAD, dữ liệu được kiểm tra lại bằng cách so sánh với mẫu thật để đánh giá sai lệch. Các điểm chưa đạt yêu cầu được chỉnh sửa nhằm đảm bảo độ chính xác và khả năng lắp ráp thực tế. Cuối cùng, bản vẽ kỹ thuật 2D và file CAD 3D được xuất theo tiêu chuẩn, sẵn sàng cho sản xuất, bảo trì hoặc lưu trữ lâu dài.

Các ứng dụng phổ biến của phục dựng CAD trong công nghiệp

Phục dựng CAD được ứng dụng rộng rãi trong sản xuất công nghiệp, đặc biệt khi doanh nghiệp cần khôi phục, tái sử dụng hoặc chuẩn hóa dữ liệu thiết kế từ mẫu thực để phục vụ sửa chữa, cải tiến và sản xuất lâu dài. Cụ thể, giải pháp này được áp dụng hiệu quả trong các lĩnh vực sau:

Khôi phục dữ liệu thiết kế đã mất: Tái tạo bản vẽ 3D chính xác từ sản phẩm hoặc linh kiện thực tế khi không còn file CAD gốc.
Cơ khí chế tạo và sửa chữa máy móc: Số hóa linh kiện cũ để gia công thay thế, bảo trì hoặc nâng cấp thiết bị đang vận hành.
Ngành khuôn mẫu: Phục dựng dữ liệu CAD từ khuôn thực giúp cải tiến thiết kế, hiệu chỉnh sai lệch và kéo dài vòng đời khuôn.
Ngành ô tô, hàng không và thiết bị công nghiệp: Chuẩn hóa dữ liệu kỹ thuật, số hóa phụ tùng và tích hợp vào hệ thống sản xuất hiện đại.
Kiểm tra chất lượng và đo kiểm kỹ thuật: So sánh mô hình CAD phục dựng với sản phẩm thực để phát hiện sai lệch kích thước và hình học.
Mô phỏng kỹ thuật và tối ưu quy trình gia công: Ứng dụng trong mô phỏng kết cấu, lập trình CNC và tối ưu hóa quy trình sản xuất, giúp giảm chi phí và tăng hiệu quả.

Cách phục dựng dữ liệu CAD từ mẫu thật và khôi phục file bị lỗi

Các ứng dụng phổ biến của phục dựng CAD trong công nghiệp

Hướng dẫn khôi phục dữ liệu file CAD khi gặp sự cố

Bên cạnh việc phục dựng CAD từ mẫu thật, người dùng AutoCAD cũng cần nắm rõ các cách khôi phục dữ liệu khi file bị lỗi, tắt máy đột ngột hoặc mất điện. AutoCAD cung cấp cơ chế sao lưu tự động giúp giảm rủi ro mất dữ liệu thiết kế.

Cách phục dựng dữ liệu CAD từ mẫu thật và khôi phục file bị lỗi

Hướng dẫn khôi phục dữ liệu file CAD khi gặp sự cố

Cơ chế bảo vệ dữ liệu Backup và Autosave trong AutoCAD

AutoCAD tự động tạo file sao lưu (Backup) và file lưu tạm (Autosave) trong quá trình làm việc. File Backup thường có đuôi .bak, được tạo mỗi khi người dùng lưu bản vẽ. File Autosave có đuôi .sv$, được tạo theo chu kỳ thời gian đã cài đặt, giúp lưu lại trạng thái bản vẽ gần nhất khi xảy ra sự cố.

Cách khôi phục dữ liệu từ tệp Backup

Trong quá trình làm việc với AutoCAD, bản vẽ có thể bị lỗi, đóng đột ngột hoặc chưa kịp lưu. Lúc này, tệp Backup (.bak) là giải pháp nhanh giúp người dùng khôi phục lại phiên bản bản vẽ gần nhất trước khi xảy ra sự cố. Dưới đây là các bước thực hiện chi tiết.

Bước 1: Tìm tệp Backup (.bak) của bản vẽ

Mở thư mục lưu bản vẽ AutoCAD trên máy tính và tìm file có cùng tên với bản vẽ bị mất, nhưng có phần đuôi là .bak. Thông thường, file .bak sẽ nằm cùng thư mục với file .dwg gốc.

Ví dụ:

Bản vẽ gốc: banve_nhaxuong.dwg
File Backup: banve_nhaxuong.bak

Bước 2: Sao chép và đổi tên tệp Backup

Để tránh rủi ro, bạn nên sao chép file .bak ra một vị trí khác (ví dụ Desktop) trước khi thao tác. Sau đó, tiến hành đổi đuôi file từ .bak sang .dwg.

Lưu ý: Nếu máy tính không hiển thị phần mở rộng tệp, hãy bật tùy chọn hiển thị đuôi file trong File Explorer.

Bước 3: Mở lại bản vẽ bằng AutoCAD

Nhấp đúp vào file vừa đổi tên hoặc mở AutoCAD và dùng lệnh Open để mở file .dwg mới. Đây chính là phiên bản bản vẽ được AutoCAD tự động sao lưu trước lần lưu cuối cùng hoặc trước khi xảy ra lỗi.

Bước 4: Kiểm tra và lưu lại bản vẽ

Sau khi mở thành công, hãy kiểm tra lại nội dung bản vẽ, đảm bảo dữ liệu cần thiết vẫn còn đầy đủ. Cuối cùng, sử dụng lệnh Save As để lưu bản vẽ với tên mới nhằm tránh ghi đè lên file cũ.

Cách khôi phục dữ liệu từ tệp Autosave

Khi AutoCAD bị tắt đột ngột, treo máy hoặc mất điện mà chưa kịp lưu bản vẽ, tệp AutoSave (.sv$) là nguồn dữ liệu quan trọng giúp khôi phục lại phiên bản đang làm việc gần nhất. Dưới đây là các bước thực hiện chi tiết.

Bước 1: Xác định thư mục lưu file AutoSave

File AutoSave thường được lưu trong thư mục tạm của AutoCAD. Để biết chính xác vị trí, bạn có thể:

Mở AutoCAD
Gõ lệnh OP (Options) → Enter
Vào tab Files
Tìm mục Automatic Save File Location để xem đường dẫn lưu file .sv$

Ngoài ra, bạn cũng có thể tìm nhanh bằng cách tìm kiếm file có đuôi .sv$ trên ổ đĩa.

Bước 2: Tìm file AutoSave phù hợp

Trong thư mục AutoSave, tìm file có tên gần giống với bản vẽ đang làm việc hoặc file có thời gian chỉnh sửa gần nhất. File AutoSave thường có tên dạng ngẫu nhiên hoặc kèm ký tự đặc biệt, vì vậy cần chú ý ngày giờ lưu để chọn đúng file.

Bước 3: Sao chép và đổi tên file AutoSave

Để đảm bảo an toàn dữ liệu:

Sao chép file .sv$ ra thư mục khác (ví dụ Desktop)
Đổi đuôi file từ .sv$ sang .dwg

Lưu ý: Nếu không thấy phần đuôi file, hãy bật chế độ hiển thị phần mở rộng tên tệp trong File Explorer.

Bước 4: Mở lại bản vẽ bằng AutoCAD

Mở AutoCAD và sử dụng lệnh Open để mở file .dwg vừa đổi tên. Đây là phiên bản bản vẽ được AutoCAD tự động lưu tại thời điểm gần nhất trước khi xảy ra sự cố.

Bước 5: Kiểm tra và lưu lại bản vẽ

Sau khi mở thành công, kiểm tra kỹ nội dung bản vẽ:

Các đối tượng đã vẽ
Layer, block, dim và text

Cuối cùng, dùng Save As để lưu bản vẽ với tên mới nhằm tránh ghi đè và đảm bảo an toàn dữ liệu.

Phục dựng dữ liệu CAD và khôi phục file bị lỗi là giải pháp quan trọng giúp doanh nghiệp tiết kiệm chi phí, đảm bảo tính liên tục trong sản xuất. 3dMaker cung cấp dịch vụ Reverse Engineering và phục hồi CAD chính xác, giúp chuẩn hóa dữ liệu, sẵn sàng cho gia công và in 3D, đồng hành cùng doanh nghiệp trong quá trình số hóa kỹ thuật bền vững.
