Việc tái tạo chính xác một chi tiết máy từ mẫu có sẵn mà không có hồ sơ thiết kế luôn là thử thách lớn đối với các kỹ sư. Kỹ thuật đảo ngược ra đời như một phương án xử lý triệt để, giúp chuyển đổi vật thể vật lý thành dữ liệu 3D số hóa để phục vụ sản xuất. Trong bài viết này, 3dMaker sẽ giải thích chi tiết Reverse Engineering là gì và quy trình từng bước để khôi phục bản vẽ kỹ thuật một cách chuyên nghiệp.

Reverse Engineering là gì?

Reverse Engineering là quá trình phân tích một sản phẩm, chi tiết hoặc linh kiện đã tồn tại nhằm tái tạo lại dữ liệu thiết kế ban đầu dưới dạng mô hình số. Thay vì bắt đầu từ bản vẽ kỹ thuật, kỹ thuật này đi theo chiều ngược lại, từ sản phẩm vật lý sang dữ liệu 3D có thể chỉnh sửa và sản xuất lại. Reverse Engineering thường được áp dụng khi bản vẽ gốc bị thất lạc, không còn phù hợp hoặc khi cần cải tiến một chi tiết có sẵn.

Trong lĩnh vực in 3D, Reverse Engineering đóng vai trò quan trọng trong việc số hóa hình học của sản phẩm. Dữ liệu thu được có thể dùng để in mẫu thử, kiểm tra kích thước hoặc làm cơ sở cho sản xuất hàng loạt. Quy trình này giúp doanh nghiệp tiết kiệm thời gian đo vẽ thủ công, đồng thời giảm sai lệch do yếu tố con người.

Reverse Engineering là gì?

Quy trình Reverse Engineering cho in 3D

Quy trình Reverse Engineering cho in 3D được xây dựng theo từng bước rõ ràng nhằm đảm bảo độ chính xác của mô hình số. Để hiểu rõ Reverse Engineering là gì, cần nắm được toàn bộ chuỗi xử lý từ vật thể thật đến sản phẩm in hoàn chỉnh.

Quét 3D

Đây là bước đầu tiên và quan trọng nhất để thu thập dữ liệu bề mặt. Kỹ thuật viên sẽ sử dụng máy quét 3D hoặc thiết bị đo chuyên dụng để quét toàn bộ các góc cạnh của vật mẫu. Ánh sáng từ máy quét khi chạm vào vật thể sẽ phản xạ lại, giúp máy xác định được tọa độ của hàng triệu điểm trong không gian. Kết quả thu được là một tệp dữ liệu đám mây điểm (point cloud) mô phỏng lại hình dáng hình học của vật thể thực với độ sai số cực thấp.

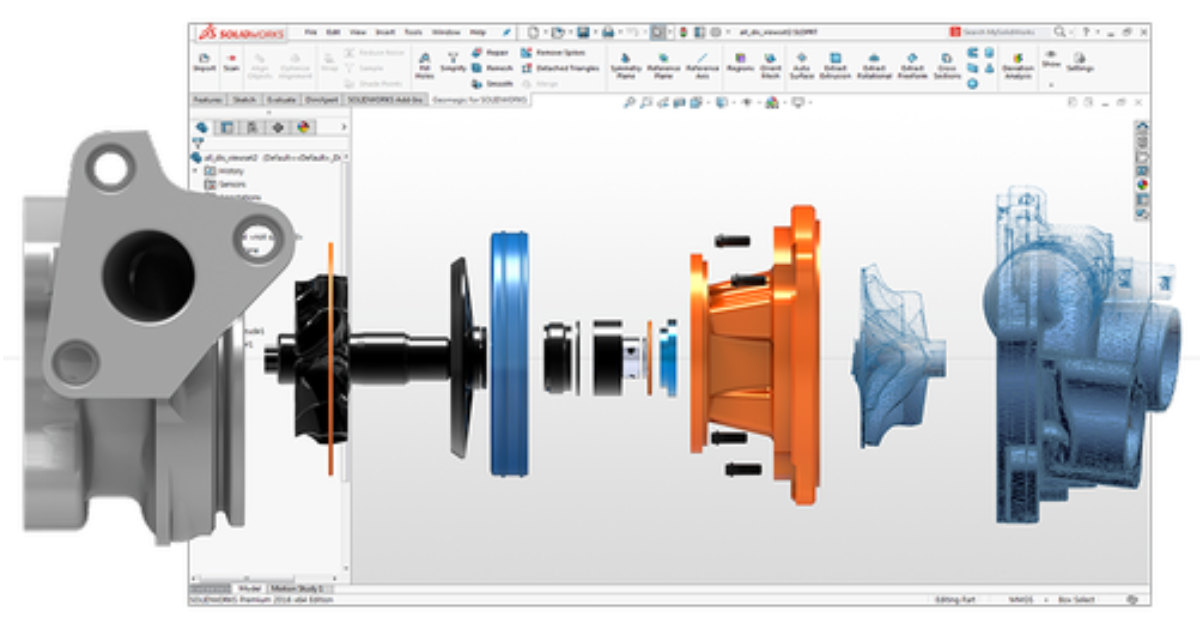

Quét 3D

Xử lý dữ liệu

Sau khi có dữ liệu quét thô, bước tiếp theo là làm sạch và tối ưu hóa dữ liệu. Các đám mây điểm thường chứa nhiễu hoặc các chi tiết dư thừa từ môi trường xung quanh. Kỹ sư sẽ sử dụng phần mềm chuyên dụng để loại bỏ rác dữ liệu, lấp đầy các lỗ hổng do máy quét không tiếp cận được và ghép nối các mặt quét lại với nhau. Kết quả của giai đoạn này là một lưới đa giác (mesh) phản ánh đúng hình dạng của mẫu thực nhưng ở dạng kỹ thuật số.

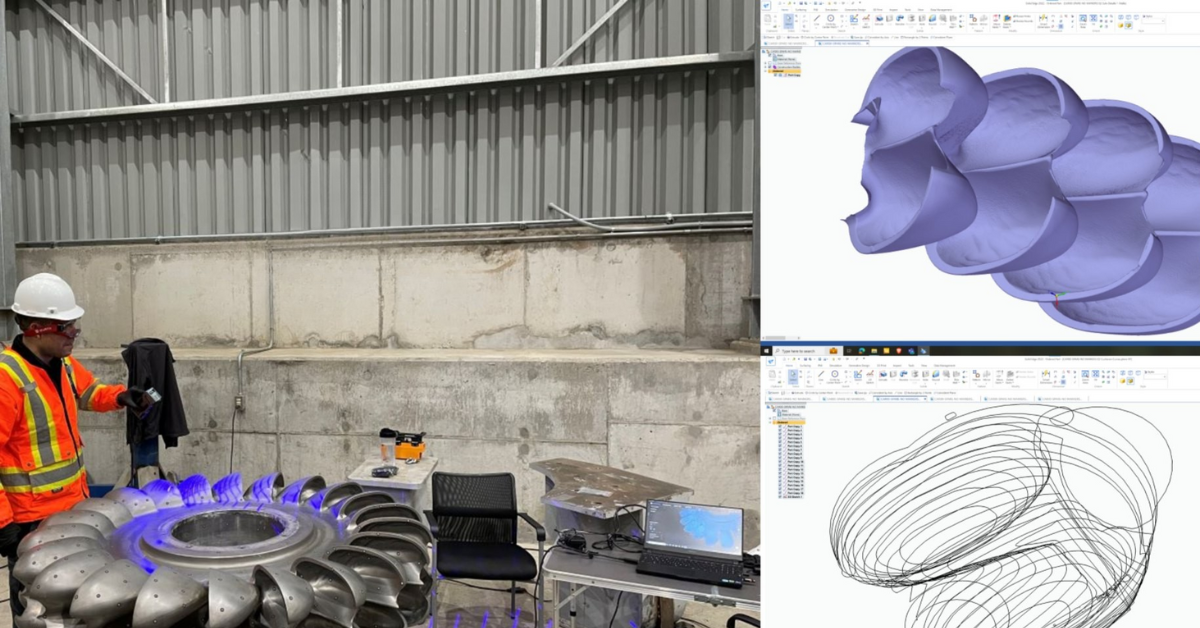

Xử lý dữ liệu

Chuyển sang mô hình CAD chỉnh sửa

Từ lưới đa giác, chúng ta không thể in ngay nếu muốn thay đổi kích thước hay cấu trúc. Kỹ sư sẽ tiến hành "vẽ lại" dựa trên lưới đó để tạo thành mô hình CAD hoàn chỉnh (dạng bề mặt surface hoặc khối solid). Đây là giai đoạn quan trọng nhất trong kỹ thuật đảo ngược vì nó cho phép chúng ta hiệu chỉnh các thông số kỹ thuật, sửa chữa những phần bị mòn hỏng trên mẫu gốc hoặc cải tiến tính năng mới cho sản phẩm.

Xuất file STL/OBJ và in

Khi bản vẽ CAD đã hoàn thiện và được kiểm tra độ chính xác, dữ liệu sẽ được xuất sang định dạng STL hoặc OBJ để máy in 3D có thể hiểu được. Tại 3dMaker, tùy vào yêu cầu về độ bền hay tính thẩm mỹ mà chúng tôi sẽ tư vấn công nghệ in phù hợp như FDM hay nhựa lỏng Resin. Sản phẩm cuối cùng không chỉ giống mẫu gốc về kích thước mà còn có thể được tối ưu hóa về mặt vật liệu để phục vụ tốt hơn cho mục đích sử dụng thực tế.

Xuất file STL/OBJ và in

Các công nghệ phục vụ Reverse Engineering trong in 3D

Để triển khai quy trình thiết kế ngược đạt độ chính xác cao, việc lựa chọn thiết bị và phần mềm đóng vai trò then chốt. Dưới đây là những công nghệ cốt lõi giúp bạn giải quyết bài toán một cách chuyên nghiệp nhất:

• Máy quét 3D Laser: Đây là thiết bị phổ biến nhất, sử dụng tia laser để thu thập dữ liệu bề mặt. Công nghệ này có ưu thế khi làm việc với các vật thể có kích thước lớn hoặc các chi tiết đặt ngoài trời vì ít bị ảnh hưởng bởi ánh sáng môi trường.

• Máy quét ánh sáng cấu trúc (Structured Light): Loại máy này chiếu các dải sáng lên vật thể để ghi nhận sự biến dạng, từ đó tính toán ra hình dạng 3D. Nó cực kỳ hiệu quả cho các chi tiết nhỏ, cần độ phân giải cao và bề mặt phức tạp nhưng đòi hỏi môi trường ánh sáng ổn định.

• Máy đo tọa độ CMM: Sử dụng đầu chạm vật lý để đo đạc các điểm trên bề mặt. Mặc dù tốc độ chậm hơn máy quét nhưng CMM vẫn không thể thay thế khi cần đo chính xác tuyệt đối các vị trí như lỗ khoan, rãnh then hoặc các mặt phẳng cơ khí khắt khe.

• Phần mềm xử lý dữ liệu (Geomagic Design X, Quicksurface): Đây là công cụ để chuyển đổi dữ liệu đám mây điểm thành mô hình CAD dạng Solid. Thiếu các phần mềm này, dữ liệu quét thô chỉ là các điểm rời rạc và không thể dùng để chỉnh sửa thiết kế hay in 3D một cách chuẩn xác.

• Máy in 3D công nghiệp: Sau khi có bản vẽ hoàn chỉnh, các dòng máy in FDM, SLA hoặc SLS sẽ được sử dụng để chế tạo mẫu. Tùy vào yêu cầu về độ bền hay tính chịu nhiệt của linh kiện mà kỹ thuật viên sẽ chỉ định công nghệ in tương ứng.

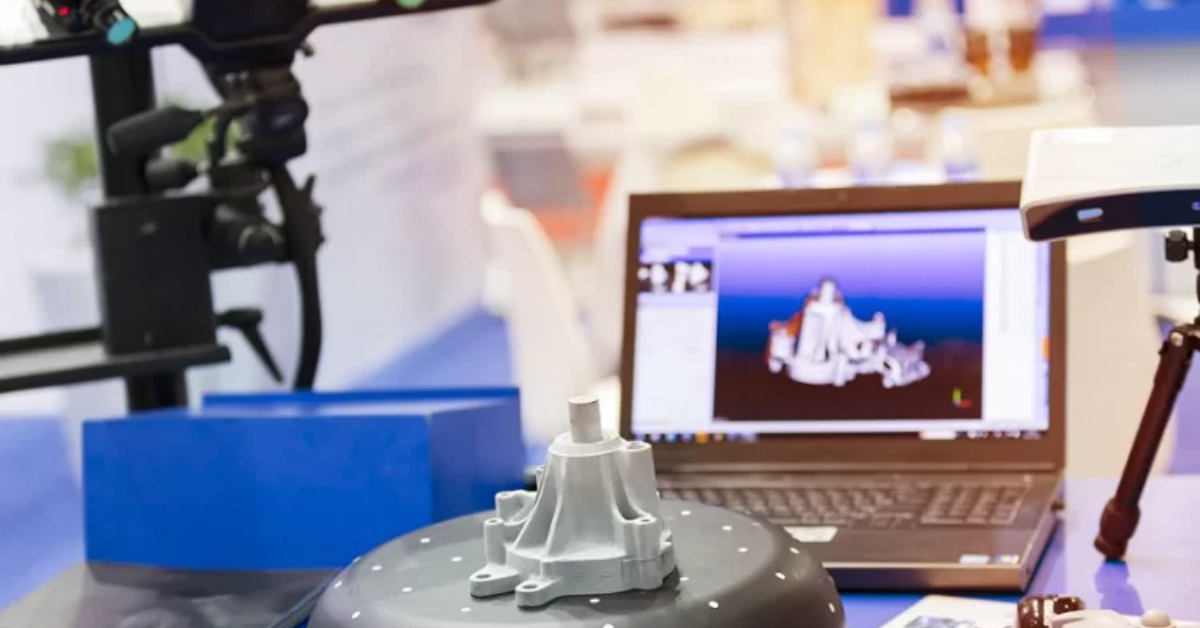

Các công nghệ phục vụ Reverse Engineering trong in 3D

Ứng dụng của Reverse Engineering trong in 3D

Reverse Engineering ngày càng trở nên phổ biến và được ứng dụng rộng rãi trong nhiều lĩnh vực. Dưới đây là một số ứng dụng nổi bật trong thực tế, cho thấy hiệu quả rõ rệt của kỹ thuật này trong sản xuất và phát triển.

Ô tô và hàng không

Trong hai ngành này, Reverse Engineering được dùng để tái tạo các chi tiết đã ngừng sản xuất, linh kiện cũ hoặc bộ phận cần nâng cấp. Thay vì phải bỏ đi cả một hệ thống, kỹ thuật viên sẽ quét 3D các bộ phận bị mòn hoặc hỏng, sau đó dựng lại bản vẽ CAD để chế tạo mới. Ngoài ra, công nghệ này còn hỗ trợ thiết kế các bộ phận độ xe (bodykit) hoặc linh kiện nội thất máy bay đảm bảo khớp hoàn toàn với cấu trúc có sẵn mà không cần dựa vào bản vẽ gốc của nhà sản xuất.

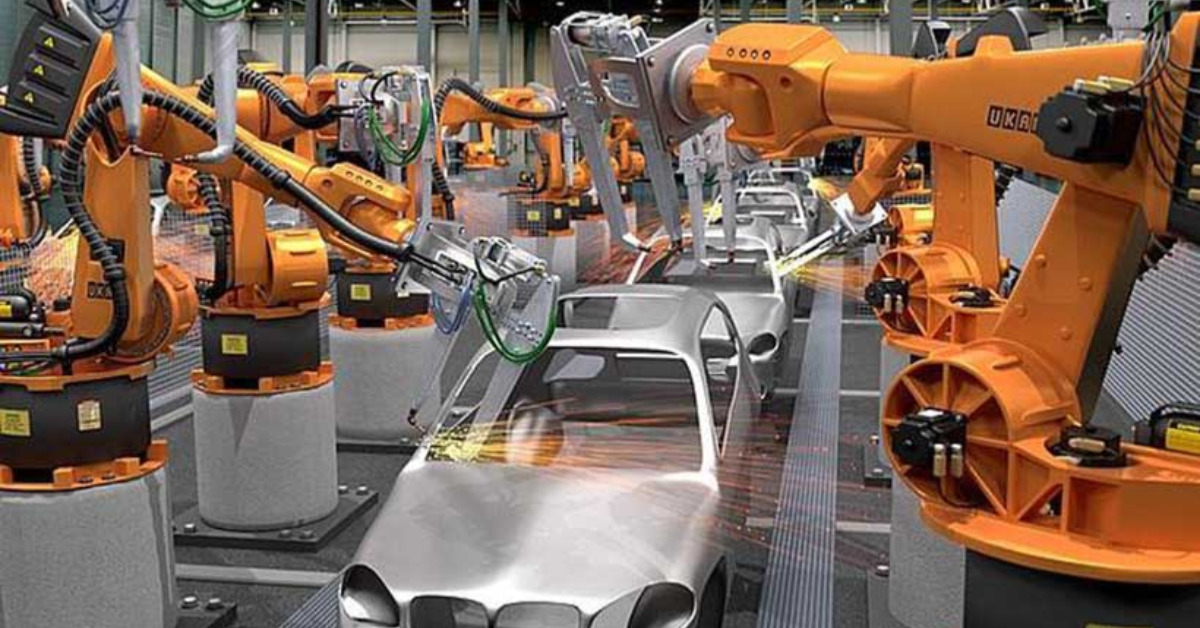

Ô tô và hàng không

Y tế

Ứng dụng nổi bật nhất trong y tế là cá nhân hóa các thiết bị hỗ trợ. Bác sĩ sử dụng dữ liệu quét từ cơ thể bệnh nhân để thiết kế các bộ phận giả, nẹp chỉnh hình hoặc máng hướng dẫn phẫu thuật. Điều này giúp bác sĩ dễ dàng lên kế hoạch phẫu thuật và cá nhân hóa thiết bị theo từng bệnh nhân, điều mà các phương pháp sản xuất hàng loạt không thể đáp ứng được.

Y tế

Sản xuất và thiết kế tiêu dùng

Trong lĩnh vực này, Reverse Engineering giúp cải tiến sản phẩm, tạo mẫu nhanh và kiểm tra thiết kế trước khi mở khuôn. Quy trình này giúp rút ngắn đáng kể chu kỳ phát triển sản phẩm mới, cho phép các doanh nghiệp nhanh chóng đưa hàng hóa ra thị trường mà vẫn đảm bảo được tính chính xác về hình khối và công năng sử dụng.

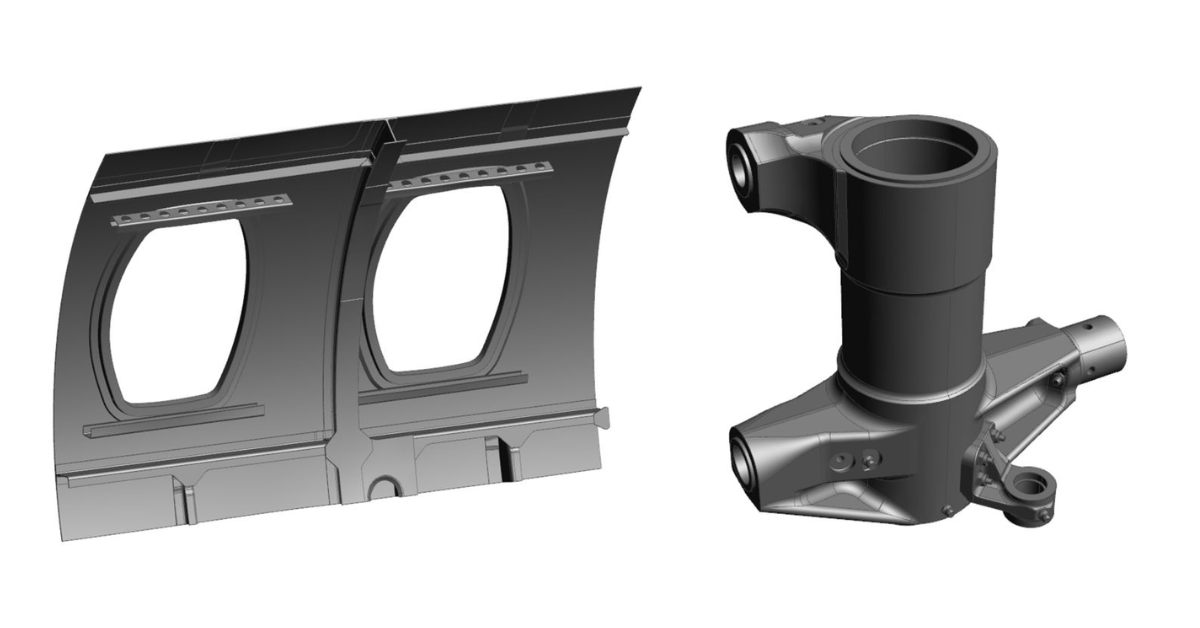

Sản xuất và thiết kế tiêu dùng

Câu hỏi thường gặp - FAQ

Trong quá trình tư vấn dịch vụ tại 3dMaker, chúng tôi nhận được rất nhiều thắc mắc về kỹ thuật. Để giúp bạn hiểu rõ hơn Reverse Engineering là gì dưới góc độ thực tế triển khai, dưới đây là giải đáp cho những câu hỏi phổ biến nhất:

Reverse Engineering có thể tái hiện chính xác mọi chi tiết để in 3D không?

Về lý thuyết là có, nhưng thực tế phụ thuộc rất lớn vào thiết bị quét và tay nghề kỹ sư. Các máy quét laser hiện nay có thể đạt độ chính xác tới 0.02mm, cho phép bắt được cả những biên dạng phức tạp nhất. Tuy nhiên, với các chi tiết bị mòn hoặc vỡ, kỹ sư phải dùng kinh nghiệm để suy luận và bù đắp lại kích thước nguyên bản trên phần mềm CAD trước khi in, nhằm đảm bảo sản phẩm lắp khớp hoàn hảo.

Chuẩn file nào được sử dụng trong Reverse Engineering cho in 3D?

Dữ liệu quét ban đầu thường là file lưới (Mesh) như STL hoặc OBJ. Tuy nhiên, để chỉnh sửa kỹ thuật hoặc in 3D chất lượng cao, chúng tôi cần chuyển đổi chúng sang các định dạng CAD trung gian như STEP, IGES hoặc X_T. Các định dạng này cho phép máy tính hiểu thực thể dưới dạng khối đặc (Solid), giúp việc thiết kế lại các hốc, lỗ ren hay bề mặt lắp ghép trở nên chính xác hơn nhiều so với việc chỉ thao tác trên file lưới thô.

Có thể reverse engineer chi tiết lớn hoặc nhiều bộ phận không?

Hoàn toàn được. Với các chi tiết lớn như vỏ xe ô tô hay cánh tay máy, kỹ thuật viên sẽ sử dụng các tấm decal đánh dấu (target) để ghép nối nhiều cụm dữ liệu lại với nhau mà không lo sai lệch tọa độ. Đối với cụm lắp ráp gồm nhiều bộ phận, chúng tôi sẽ tháo rời từng linh kiện để quét riêng, sau đó lắp ghép chúng lại trong môi trường phần mềm để kiểm tra độ khít sát và chuyển động tương quan trước khi tiến hành in 3D mẫu thử.

Tóm lại, việc hiểu rõ Reverse Engineering là gì sẽ giúp doanh nghiệp chủ động hơn trong khâu bảo trì, cải tiến và tối ưu hóa sản phẩm mà không phụ thuộc vào bản vẽ gốc. Quy trình này chính là giải pháp tiết kiệm thời gian và chi phí hiệu quả nhất cho sản xuất hiện đại. Nếu bạn cần số hóa mẫu vật lý để in 3D, hãy liên hệ 3dMaker để được hỗ trợ kỹ thuật chuyên sâu nhất.
