Dịch vụ sao chép mẫu vật 3D và quét scan 3D chính xác

Sao chép mẫu vật 3D đang trở thành giải pháp quan trọng trong nghiên cứu, bảo tồn và trưng bày khi cần tái tạo chính xác hình dáng cấu trúc của vật thể. Công nghệ này không chỉ giúp lưu giữ giá trị nguyên bản mà còn mở ra nhiều ứng dụng mới trong giáo dục, bảo tàng, y học và công nghiệp. Trong bài viết này, hãy cùng 3dMaker tìm hiểu cách thực hiện, ưu điểm của phương pháp và lý do nó ngày càng được ứng dụng rộng rãi.

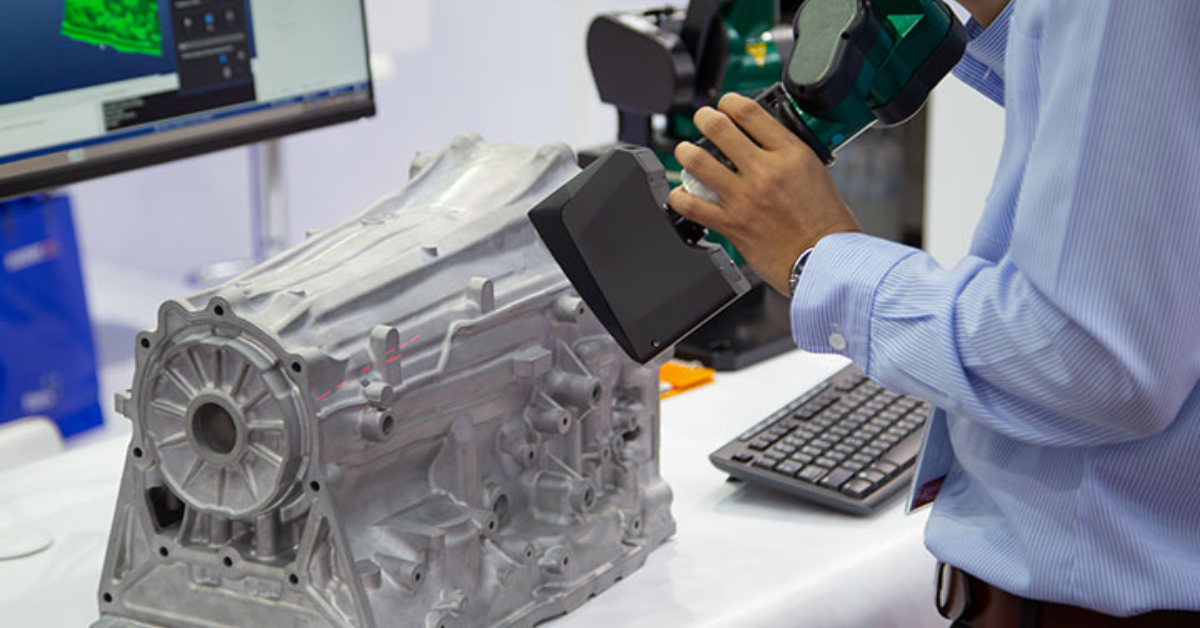

Công nghệ Scan 3D (Quét 3D) là gì?

Công nghệ scan 3D là phương pháp sử dụng các thiết bị quét chuyên dụng để thu thập dữ liệu hình học của vật thể trong không gian ba chiều. Máy quét sẽ ghi lại hàng triệu điểm tọa độ (point cloud) trên bề mặt vật thể, từ đó tạo thành mô hình 3D hoàn chỉnh với độ chính xác cao.

Scan 3D cho phép số hóa mọi chi tiết từ kết cấu, hình dáng đến những điểm nhỏ nhất mà mắt thường khó thấy. Vì vậy, công nghệ này được xem là giải pháp tối ưu để sao chép mẫu vật, phục dựng hình dạng, đo đạc kích thước hoặc phục vụ các nhu cầu thiết kế sản xuất hiện đại.

Ứng dụng của quét 3D rất đa dạng, từ công nghiệp, giáo dục, bảo tồn văn hóa đến y học, sản xuất và nghiên cứu khoa học.

Công nghệ Scan 3D (Quét 3D) là gì?

Giải pháp và ứng dụng của công nghệ sao chép mẫu vật 3D

Công nghệ sao chép mẫu vật 3D mang đến loạt giải pháp mạnh mẽ, giúp tối ưu quy trình tạo mẫu, kiểm định và phát triển sản phẩm trong nhiều lĩnh vực. Dưới đây là những ứng dụng tiêu biểu nhất.

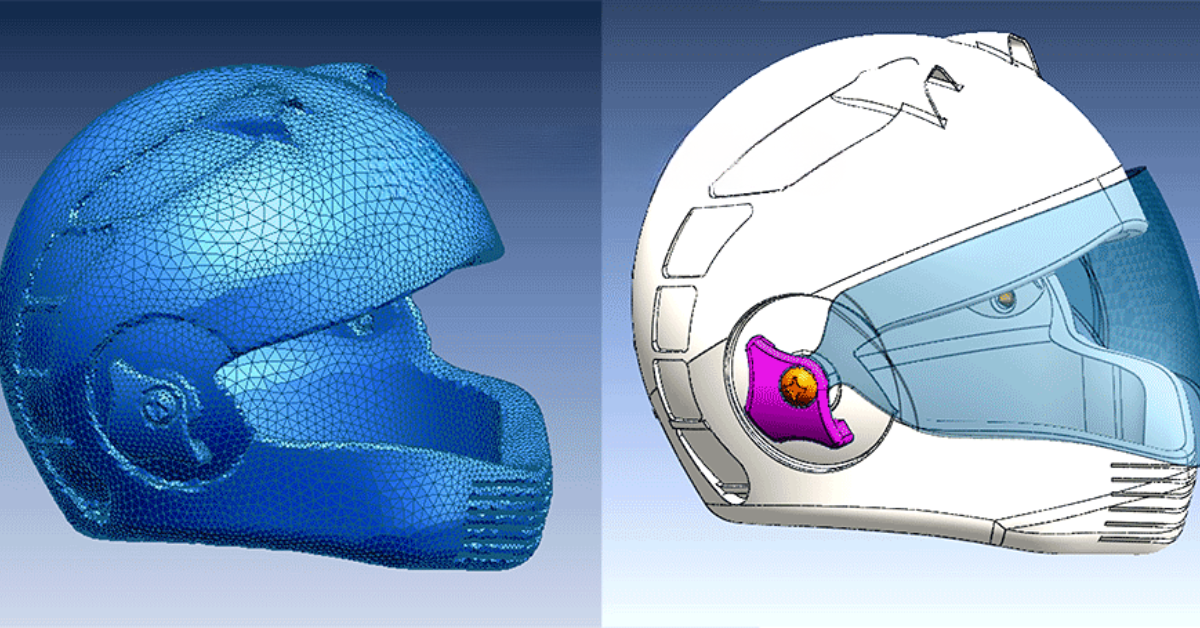

Sao chép mẫu 3D chính xác

Sao chép mẫu 3D cho phép tái tạo vật thể với độ chuẩn xác gần như tuyệt đối so với bản gốc. Đây là giải pháp lý tưởng cho:

• Vật mẫu hiếm (di vật, mẫu khảo cổ, mẫu nghiên cứu khoa học) cần được nhân bản để trưng bày hoặc lưu trữ.

• Phụ tùng đã ngừng sản xuất, cần sao chép lại để tiếp tục sử dụng.

• Sản phẩm thủ công mỹ nghệ cần nhân bản theo đúng kích thước và tạo hình ban đầu.

Dữ liệu quét 3D giúp quá trình tái tạo trở nên nhanh chóng, giảm tối đa sai số và đảm bảo mô hình được in lại bằng công nghệ in 3D ở dạng hoàn chỉnh.

Sao chép mẫu 3D chính xác

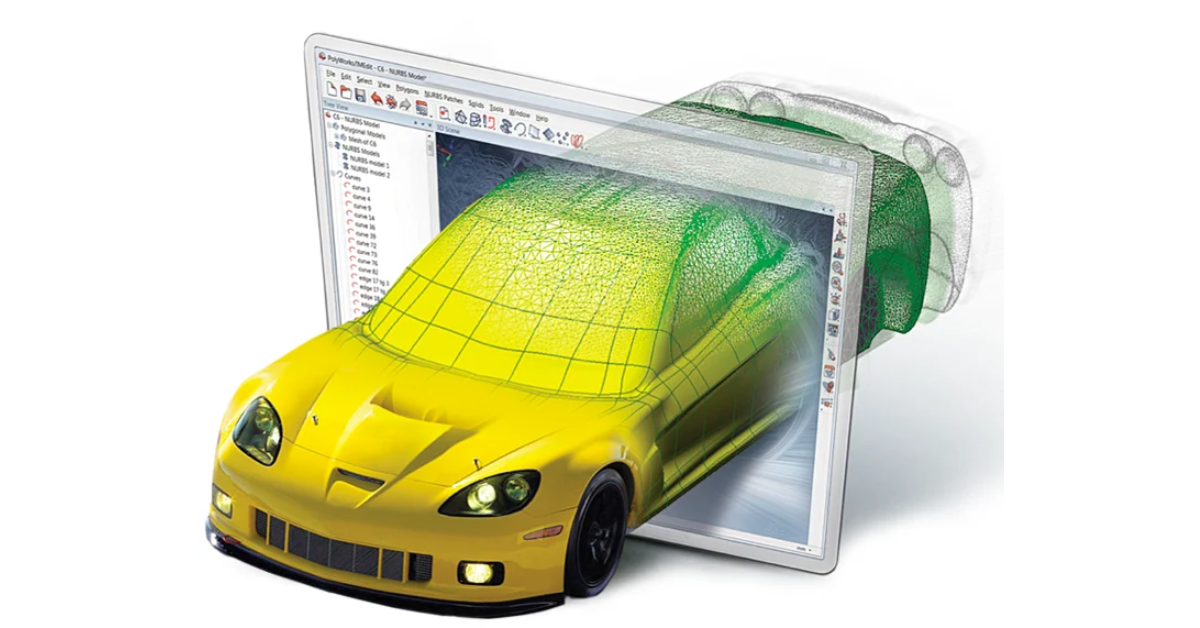

Thiết kế ngược và phát triển sản phẩm (Reverse Engineering)

Reverse engineering là một trong những ứng dụng phổ biến nhất của sao chép mẫu 3D. Quy trình này bao gồm:

• Quét 3D sản phẩm mẫu để thu thập dữ liệu hình dạng.

• Xây dựng mô hình CAD dựa trên dữ liệu quét.

• Chỉnh sửa, tối ưu thiết kế theo yêu cầu kỹ thuật.

• Tạo phiên bản mới để sản xuất hoặc cải tiến.

Ứng dụng này đặc biệt hiệu quả cho:

• Các linh kiện cơ khí, các chi tiết máy cần cải tiến.

• Doanh nghiệp muốn phát triển phiên bản nâng cấp của sản phẩm cũ.

• Tối ưu thiết kế để giảm chi phí hoặc nâng hiệu suất.

Reverse Engineering giúp rút ngắn thời gian R&D, giảm lỗi thiết kế và tiết kiệm chi phí prototyping.

Thiết kế ngược và phát triển sản phẩm (Reverse Engineering)

Kiểm tra sai số và đảm bảo chất lượng

Quét 3D hỗ trợ kiểm tra sai số bằng cách so sánh mô hình quét thực tế với bản thiết kế CAD ban đầu. Nhờ vậy, doanh nghiệp có thể:

• Xác định lệch kích thước, biến dạng hoặc lỗi sản xuất.

• Kiểm soát chất lượng hàng loạt trong dây chuyền công nghiệp.

• Đảm bảo từng chi tiết đạt chuẩn, đặc biệt với ngành cơ khí, đúc khuôn, CNC hoặc sản xuất hàng loạt chính xác.

Kết quả kiểm tra thường được thể hiện dưới dạng bản đồ sai số màu, giúp kỹ sư dễ dàng phân tích và đưa ra phương án khắc phục nhanh chóng.

Kiểm tra sai số và đảm bảo chất lượng

Quy trình dịch vụ Scan 3D và sao chép mẫu

Quy trình Scan 3D và sao chép mẫu được thực hiện theo chuẩn kỹ thuật hiện đại, đảm bảo độ chính xác cao và dữ liệu thu được có thể đưa vào sản xuất ngay. Các bước chính bao gồm:

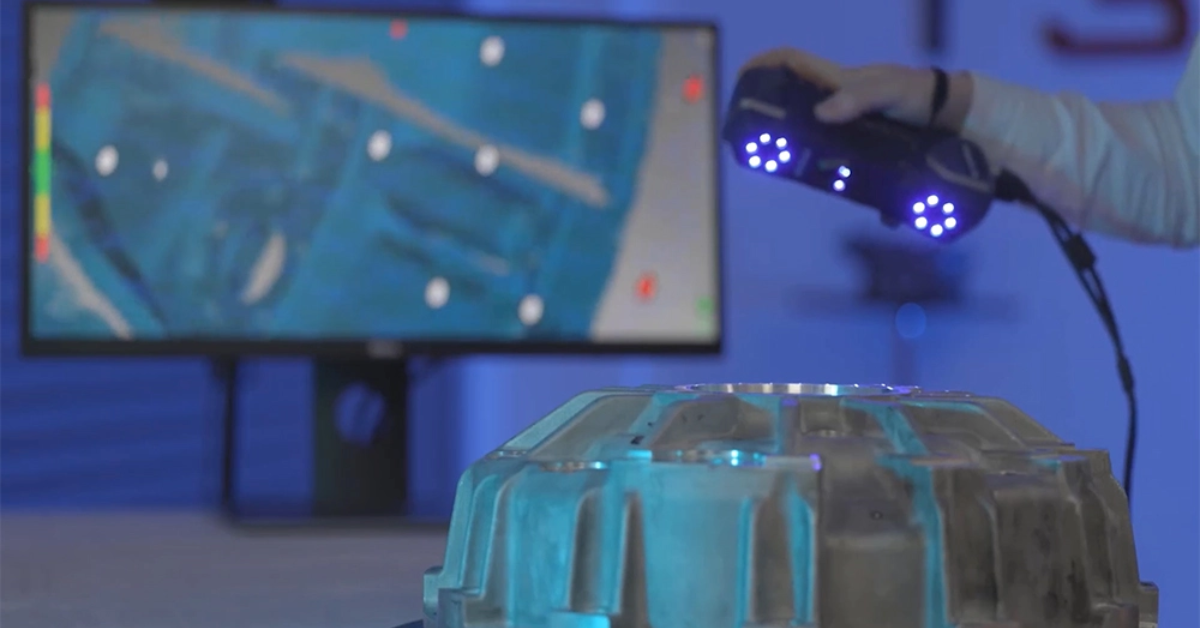

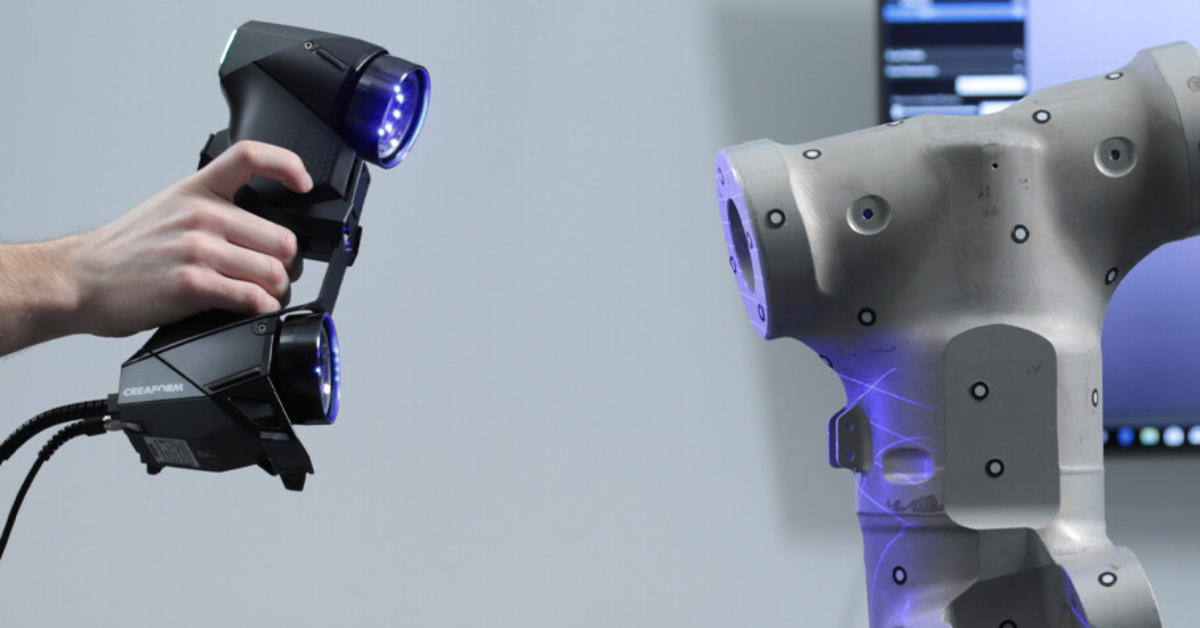

Tiến hành quét 3D mẫu vật

Ở bước đầu tiên, kỹ thuật viên sử dụng máy quét 3D chuyên dụng để ghi lại toàn bộ hình dạng của mẫu vật. Tùy chất liệu và độ phức tạp của sản phẩm, có thể dùng:

• Máy quét ánh sáng xanh (Blue Light)

• Máy quét laser 3D

• Máy quét cầm tay tốc độ cao

Hệ thống sẽ thu về hàng triệu điểm tọa độ (point cloud) bao phủ toàn bề mặt vật thể. Đây là dữ liệu gốc quan trọng giúp sao chép mẫu cực kỳ chính xác, kể cả chi tiết nhỏ, góc khuất hoặc các bề mặt cong phức tạp.

Tiến hành quét 3D mẫu vật

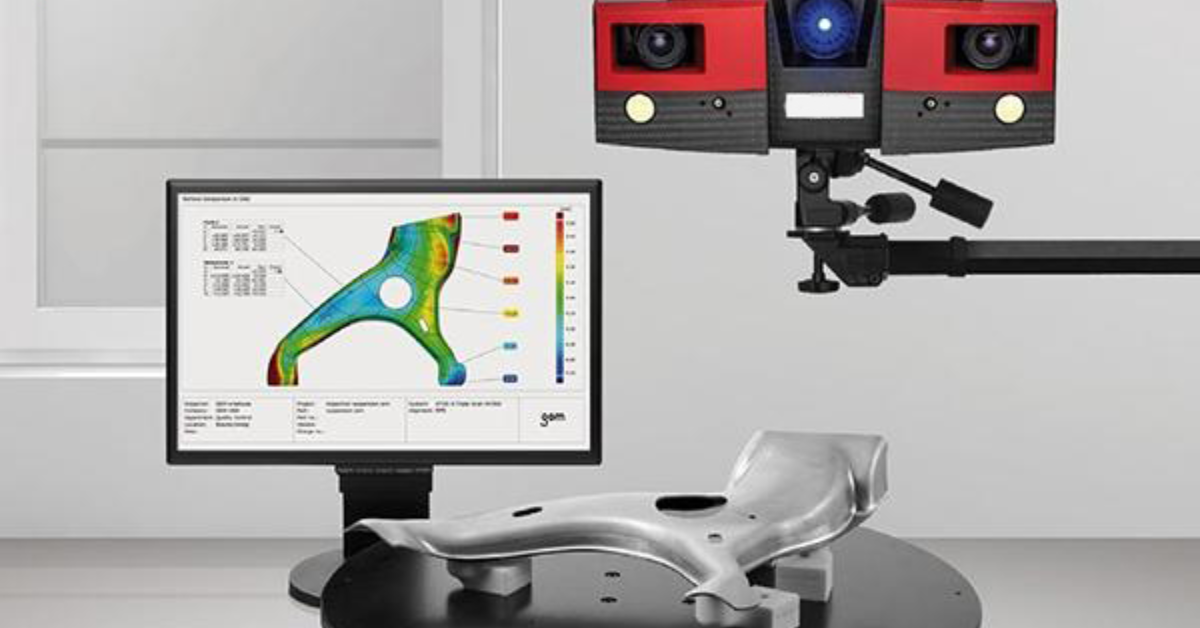

Xử lý và tối ưu dữ liệu

Sau khi quét xong, dữ liệu sẽ được đưa vào phần mềm chuyên dụng để:

• Lọc nhiễu và loại bỏ điểm lỗi

• Ghép các mặt quét rời rạc thành một mô hình hoàn chỉnh

• Làm mịn, tối ưu bề mặt mesh

• Chỉnh sửa các vùng thiếu nếu vật thể có góc khuất khó tiếp cận

Kết quả là một file 3D hoàn chỉnh (STL, OBJ hoặc PLY), sẵn sàng cho bước thiết kế ngược hoặc in 3D.

Xử lý và tối ưu dữ liệu

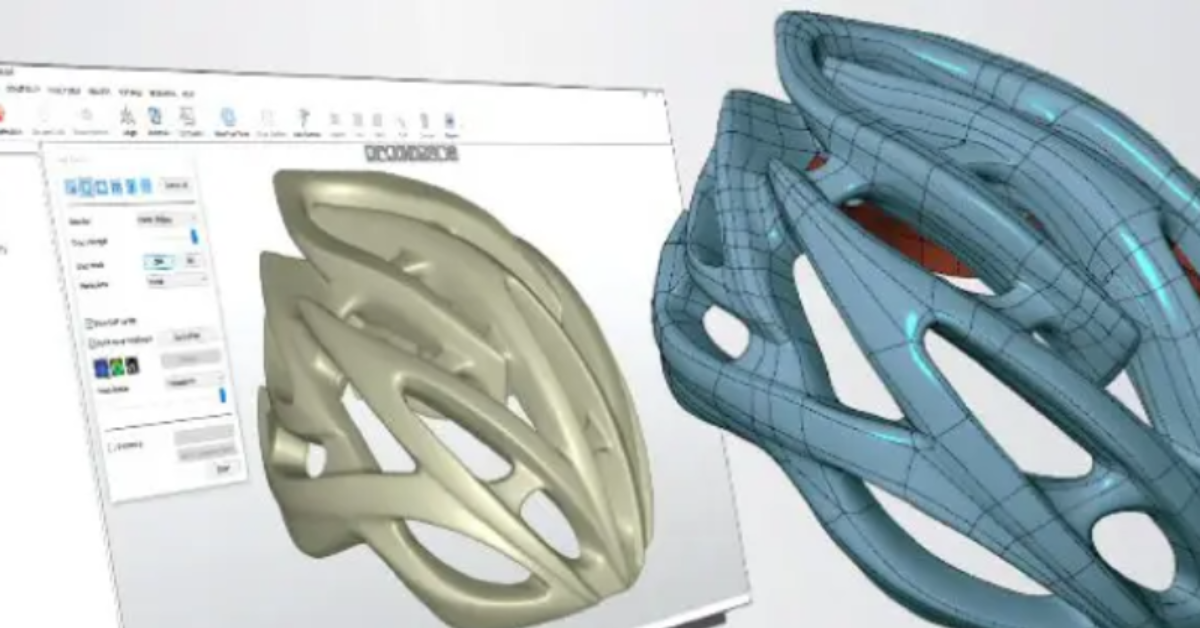

Thực hiện thiết kế ngược từ file Scan

Từ dữ liệu đã tối ưu, kỹ sư tiến hành Reverse Engineering (thiết kế ngược) nhằm chuyển mô hình dạng lưới (mesh) sang mô hình CAD kỹ thuật (STEP, IGES, Parasolid…).

Ở giai đoạn này, mô hình được:

• Tái dựng các mặt hình học từ mesh

• Xác định lại biên dạng, mặt phẳng, đường cong chính

• Tạo bản CAD parametric (có thể chỉnh sửa kích thước, độ dày, bán kính bo…)

• Chuẩn hóa dữ liệu để phù hợp sản xuất CNC, đúc khuôn, phay, tiện hoặc in 3D độ chính xác cao

Thiết kế ngược đặc biệt quan trọng đối với các chi tiết kỹ thuật yêu cầu độ chính xác hình học cao.

Thực hiện thiết kế ngược từ file Scan

Tại sao scan 3D rồi còn phải thiết kế ngược lần nữa?

Mặc dù Scan 3D cho ra mô hình có hình dạng giống 100% mẫu vật, nhưng file scan chỉ là dạng lưới (mesh) không phải file CAD kỹ thuật. Vì vậy, file này:

• Không chỉnh sửa được kích thước theo tham số

• Không thể đưa trực tiếp vào sản xuất CNC hoặc tạo khuôn

• Không thể dùng làm bản thiết kế kỹ thuật để tối ưu lại sản phẩm

• Không đảm bảo độ chính xác tuyệt đối cho các yêu cầu công nghiệp

Trong khi đó, thiết kế ngược cho phép:

• Chuyển mô hình lưới sang mô hình CAD chuẩn

• Điều chỉnh, cải tiến hoặc tái thiết kế sản phẩm

• Đảm bảo độ chính xác từng biên dạng để sản xuất hàng loạt

• Tạo file STEP/IGES phù hợp với mọi phần mềm cơ khí

Hai quy trình này bổ trợ cho nhau, tạo nên chuỗi sao chép mẫu vật 3D hoàn chỉnh và chuyên nghiệp nhất.

Tại sao scan 3D rồi còn phải thiết kế ngược lần nữa?

Sao chép mẫu vật 3D kết hợp thiết kế ngược đang trở thành giải pháp tối ưu để sao chép mẫu vật nhanh, chính xác và tiết kiệm chi phí. Với kinh nghiệm và công nghệ hiện đại, sẵn sàng đồng hành cùng doanh nghiệp trong mọi nhu cầu quét, xử lý dữ liệu và tái tạo mô hình 3D chất lượng cao. Nếu bạn muốn rút ngắn thời gian phát triển sản phẩm và nâng cao độ chính xác trong sản xuất, hãy để 3dMaker hỗ trợ ngay từ hôm nay.
