Scan 3D cơ khí: Quy trình, ứng dụng và lựa chọn thiết bị

Scan 3D cơ khí là quá trình quét bề mặt chi tiết máy bằng thiết bị chuyên dụng để tái tạo mô hình 3D có độ chính xác cao. Công nghệ này đang trở thành giải pháp hiệu quả cho việc đo kiểm, thiết kế ngược và sản xuất linh kiện. Trong bài viết này, 3dMaker sẽ giúp bạn hiểu rõ quy trình scan 3D cơ khí, cách chọn thiết bị phù hợp và những ứng dụng thực tế trong ngành cơ khí hiện nay.

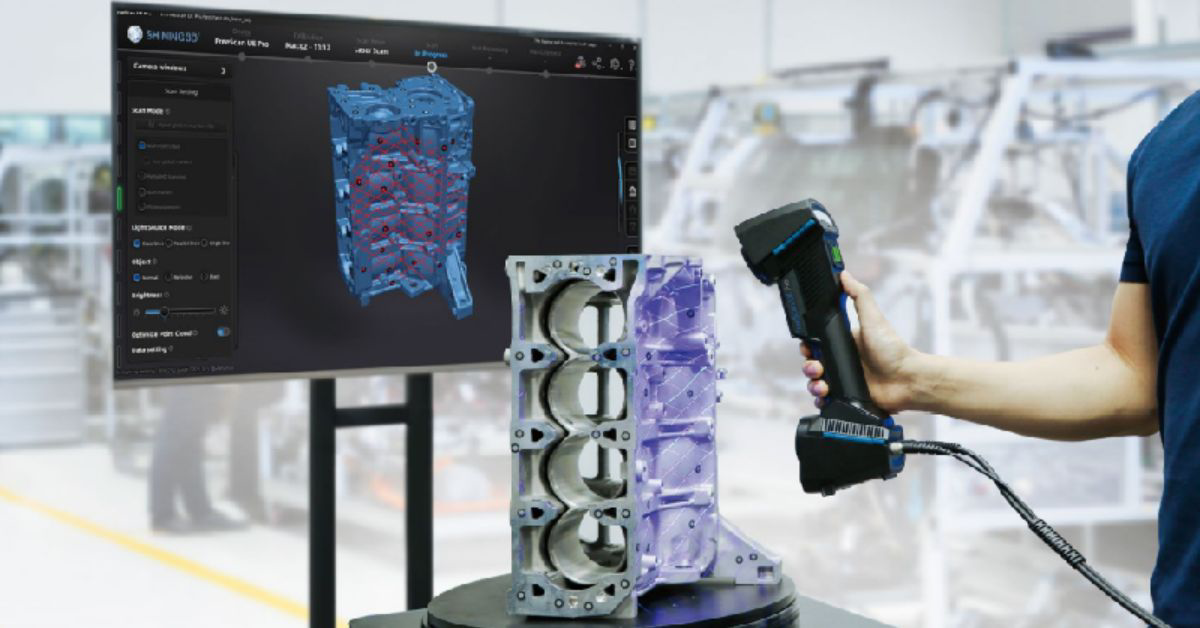

Scan 3D cơ khí là gì?

Scan 3D cơ khí là công nghệ sử dụng máy quét 3D để thu thập dữ liệu hình dạng và kích thước của chi tiết cơ khí. Thông qua việc ghi nhận hàng triệu điểm trên bề mặt vật thể, hệ thống tạo ra mô hình 3D số hóa với độ chính xác cao. Dữ liệu quét này có thể được dùng cho thiết kế ngược, kiểm tra sai lệch kích thước hoặc tạo bản vẽ kỹ thuật.

Scan 3D cơ khí là gì?

Scan 3D cơ khí giúp đo nhanh, chính xác hơn so với phương pháp thủ công. Công nghệ này hỗ trợ sản xuất khuôn mẫu, chế tạo phụ tùng, kiểm tra chất lượng, đồng thời cung cấp dữ liệu đầu vào chuẩn cho máy in 3D và dịch vụ in 3D. Nhờ khả năng xử lý linh hoạt, scan 3D được ứng dụng rộng rãi để tối ưu sản xuất và rút ngắn thời gian thiết kế.

Tiêu chí chọn máy quét 3D cho cơ khí

Khi lựa chọn thiết bị scan 3d cơ khí, có một số yếu tố cần được cân nhắc để đảm bảo hiệu quả và độ chính xác.

• Trước hết, độ chính xác là tiêu chí quan trọng nhất. Các chi tiết cơ khí yêu cầu sai số chỉ vài micron, do đó máy quét cần có khả năng ghi nhận dữ liệu ở mức độ chi tiết cao.

• Tiếp theo là tốc độ quét, giúp tiết kiệm thời gian khi xử lý nhiều chi tiết hoặc vật thể lớn.

• Ngoài ra, kích thước vùng quét cũng cần phù hợp với loại sản phẩm bạn thường làm việc.

• Một yếu tố khác là khả năng tương thích phần mềm. Các máy quét hiện đại thường tích hợp với phần mềm CAD/CAM giúp chỉnh sửa, đo đạc và so sánh mô hình dễ dàng.

• Cuối cùng, bạn nên ưu tiên thiết bị có dịch vụ bảo hành và hỗ trợ kỹ thuật tốt từ nhà cung cấp uy tín như 3dMaker để đảm bảo quá trình vận hành ổn định và lâu dài.

Quy trình scan 3D chi tiết máy

Quy trình scan 3D chi tiết máy

Quy trình scan 3D chi tiết máy là các bước thu thập và xử lý dữ liệu hình dạng vật thể bằng máy quét 3D để tái tạo mô hình kỹ thuật số chính xác. Phần này giúp bạn hiểu rõ từng giai đoạn từ chuẩn bị mẫu đến xuất file hoàn chỉnh.

Chuẩn bị mẫu & thiết lập máy quét

Trước khi bắt đầu quá trình scan 3d cơ khí, cần vệ sinh chi tiết để loại bỏ bụi bẩn và dầu mỡ nhằm tránh sai số khi quét. Với bề mặt bóng, nên phủ lớp sơn mờ chuyên dụng giúp máy quét thu dữ liệu ổn định hơn. Tiếp theo, tiến hành hiệu chỉnh máy quét theo hướng dẫn để đảm bảo độ chính xác của cảm biến.

Chuẩn bị mẫu & thiết lập máy quét

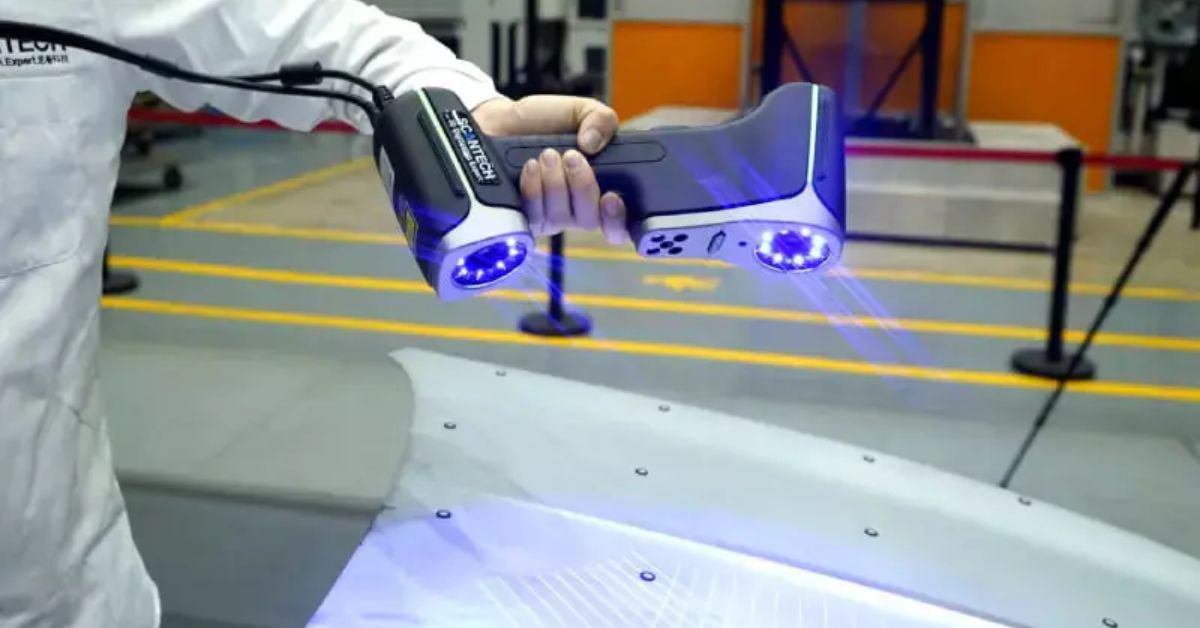

Quét / thu thập đám mây điểm

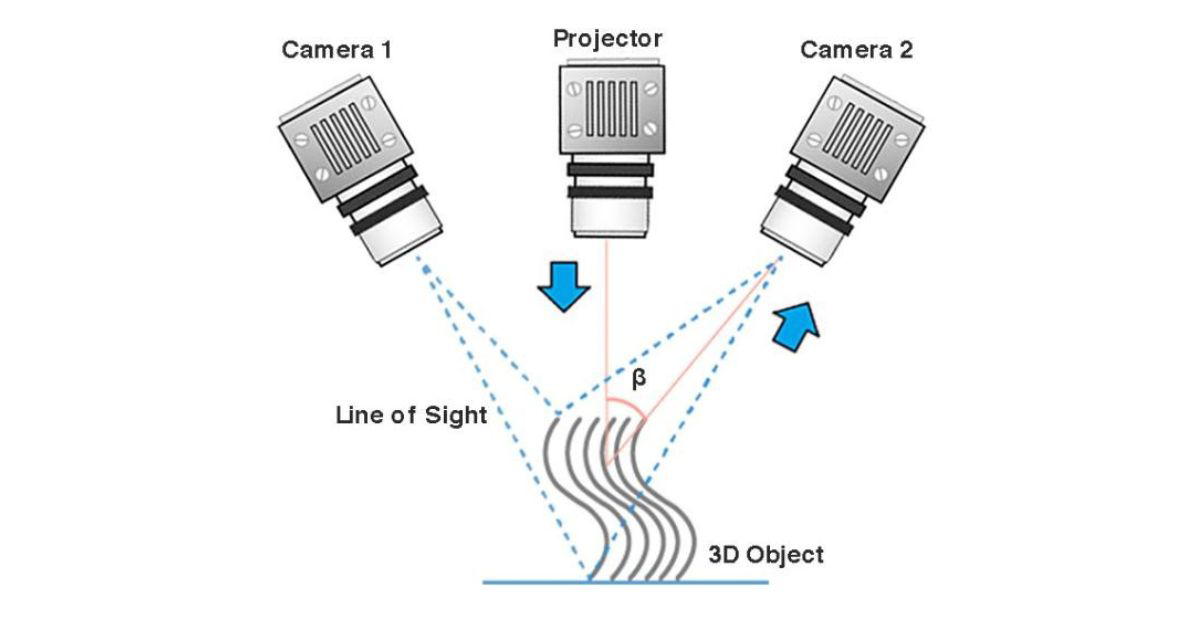

Khi quét, thiết bị sẽ phát tia laser hoặc ánh sáng cấu trúc để ghi lại hàng triệu điểm tọa độ trên bề mặt vật thể. Những điểm này tạo thành đám mây điểm (point cloud), dữ liệu thô thể hiện hình dạng chi tiết. Trong giai đoạn này, cần đảm bảo vật thể được cố định chắc chắn và máy quét giữ khoảng cách ổn định để tránh sai lệch.

Quét / thu thập đám mây điểm

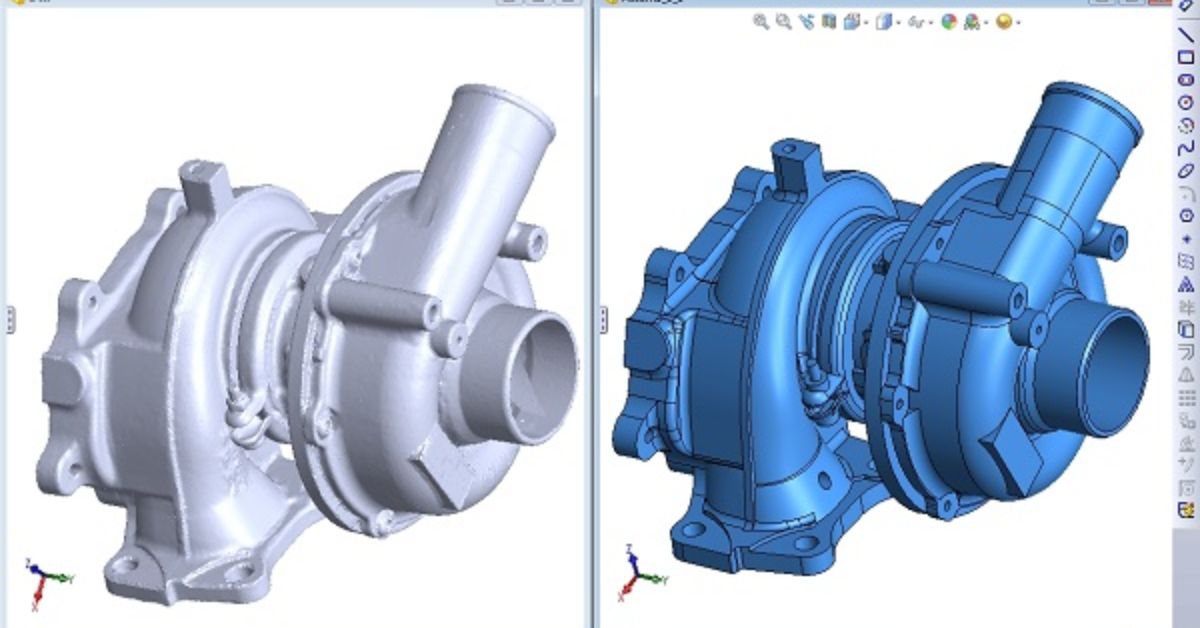

Xử lý dữ liệu, lọc noise & ghép mảnh

Sau khi hoàn tất quá trình quét, dữ liệu được đưa vào phần mềm xử lý để lọc nhiễu (noise) và ghép các khung quét thành mô hình hoàn chỉnh. Đây là bước quan trọng quyết định độ chính xác của sản phẩm 3D. Phần mềm sẽ loại bỏ điểm lỗi, chỉnh trục và căn chỉnh bề mặt sao cho khớp với kích thước thực tế của chi tiết.

Xử lý dữ liệu, lọc noise & ghép mảnh

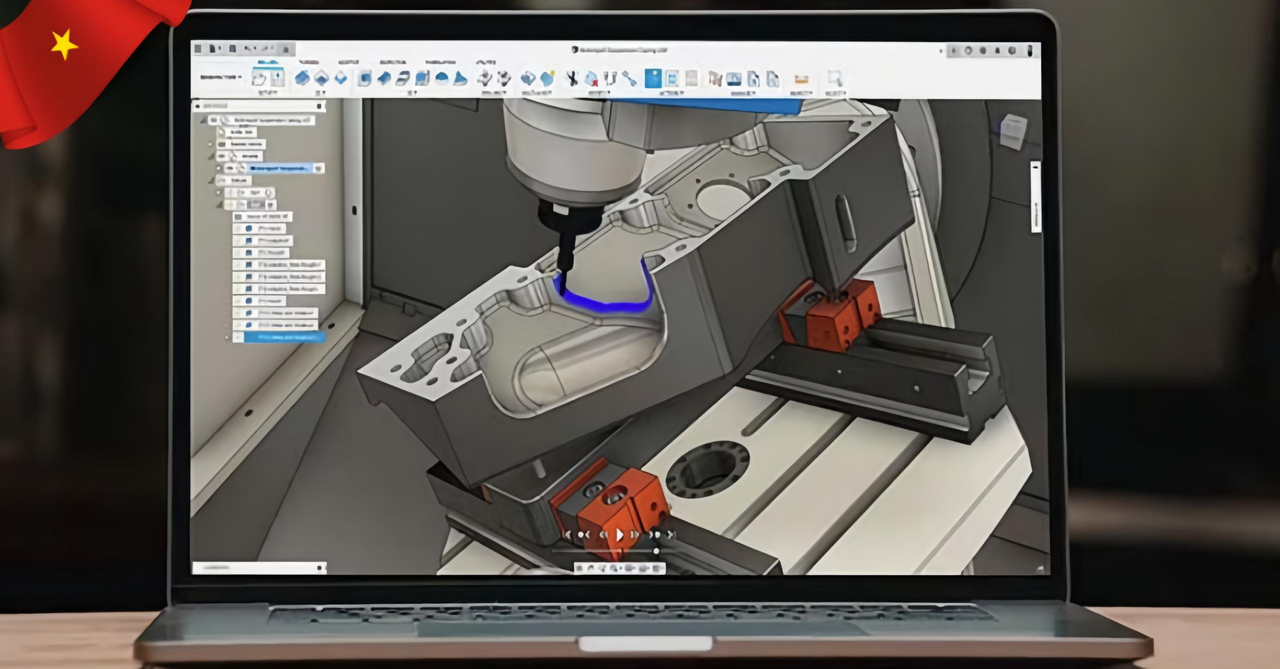

Xuất file 3D & kiểm tra sai lệch

Bước cuối cùng là xuất dữ liệu ở các định dạng phổ biến như STL, OBJ hoặc STEP để sử dụng cho thiết kế hoặc gia công. Người dùng có thể so sánh mô hình 3D đã quét với bản thiết kế gốc để xác định sai lệch kích thước. Quá trình này giúp phát hiện lỗi sản xuất sớm và giảm tỷ lệ phế phẩm trong dây chuyền cơ khí.

Xuất file 3D & kiểm tra sai lệch

Ứng dụng scan 3D trong ngành cơ khí

Công nghệ scan 3d cơ khí được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất.

• Trong thiết kế ngược (reverse engineering), kỹ sư có thể quét lại chi tiết cũ để tái tạo bản vẽ kỹ thuật khi không còn dữ liệu gốc.

• Trong kiểm tra chất lượng, các nhà máy dùng scan 3D để so sánh chi tiết gia công với mô hình CAD nhằm đảm bảo sai số trong giới hạn cho phép.

Ngoài ra, công nghệ này còn hỗ trợ đo kiểm biến dạng, phân tích mài mòn và cải thiện quy trình lắp ráp. Nhờ tính chính xác và tốc độ, scan 3D trở thành công cụ quan trọng trong bảo trì thiết bị công nghiệp và tối ưu dây chuyền sản xuất. Với các giải pháp đến từ 3dMaker, doanh nghiệp cơ khí có thể dễ dàng tích hợp công nghệ này vào hệ thống làm việc hiện có để nâng cao năng suất.

Những thách thức & giải pháp khi scan 3D cơ khí

Những thách thức & giải pháp khi scan 3D cơ khí

Mặc dù có nhiều ưu điểm, scan 3d cơ khí vẫn gặp phải một số khó khăn trong quá trình thực hiện như:

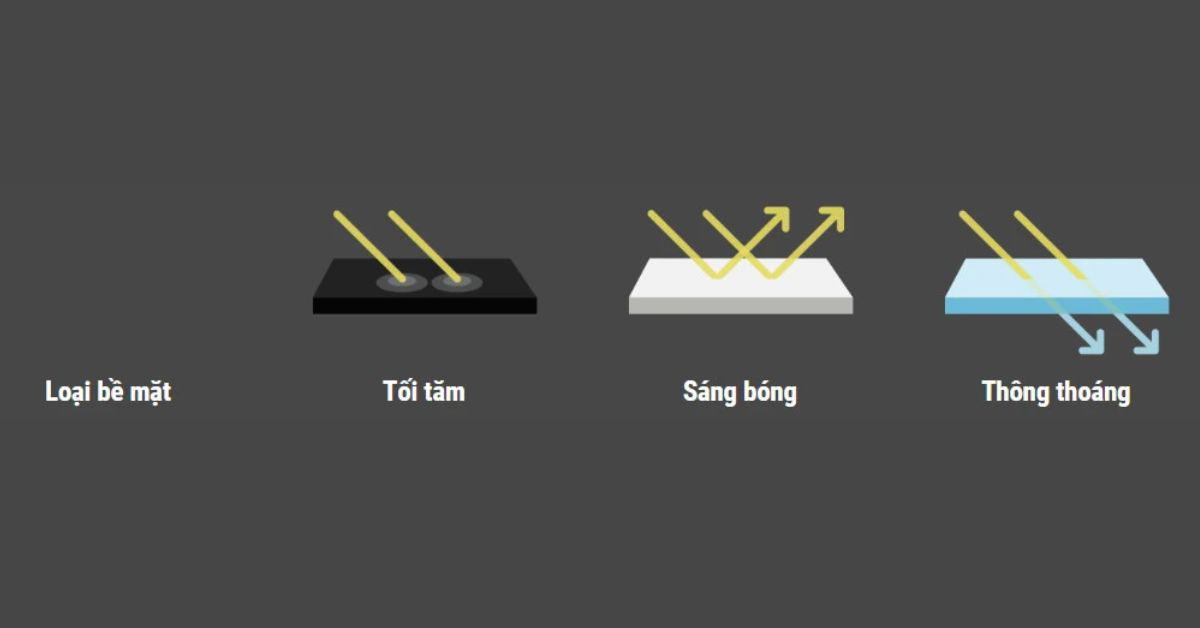

• Bề mặt bóng hoặc phản chiếu có thể khiến tia laser không ghi nhận chính xác dữ liệu.

• Kích thước vật thể lớn hoặc cấu trúc phức tạp cũng làm tăng thời gian xử lý và yêu cầu kỹ năng cao từ người vận hành.

Để khắc phục, kỹ sư có thể:

• Sử dụng máy quét có khả năng quét đa góc hoặc công nghệ ánh sáng xanh, giúp cải thiện khả năng thu dữ liệu trên các bề mặt khó.

• Ngoài ra, việc đào tạo nhân viên và bảo trì định kỳ thiết bị là yếu tố quan trọng để đảm bảo chất lượng quét ổn định.

3dMaker hiện cung cấp các giải pháp trọn gói bao gồm thiết bị, phần mềm và hỗ trợ kỹ thuật, giúp doanh nghiệp vượt qua các rào cản kỹ thuật trong ứng dụng thực tế.

Công nghệ scan 3d cơ khí đang trở thành xu hướng tất yếu trong ngành công nghiệp hiện đại nhờ khả năng đo kiểm nhanh và tái tạo mô hình chính xác. Từ việc thiết kế ngược, kiểm tra chất lượng cho đến bảo trì thiết bị, công nghệ này mang lại hiệu quả vượt trội trong mọi giai đoạn sản xuất. Nếu bạn đang tìm kiếm giải pháp scan 3D phù hợp cho doanh nghiệp, hãy liên hệ 3dMaker để được tư vấn chi tiết về thiết bị, quy trình triển khai và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
