So Sánh Dữ Liệu Scan Và File Thiết Kế: Quy Trình Kiểm Tra & Tối Ưu

Việc kiểm soát chất lượng hình học sản phẩm là bước thiết yếu trong sản xuất. Trong bài viết này, 3DMaker sẽ giới thiệu quy trình kỹ thuật chi tiết để so sánh dữ liệu scan và file thiết kế, một giải pháp cốt lõi nhằm xác định độ chính xác của mẫu thực tế so với bản vẽ lý tưởng. Việc đối chiếu này giúp phát hiện sai số và tối ưu hóa quy trình, đảm bảo sản phẩm đạt tiêu chuẩn chất lượng cao nhất.

Tổng quan về dữ liệu scan và file thiết kế

Để thực hiện việc kiểm soát chất lượng hiện đại, trước hết chúng ta cần hiểu rõ bản chất của hai loại dữ liệu chính được sử dụng: Dữ liệu số hóa từ vật thể thực (dữ liệu scan) và dữ liệu thiết kế lý thuyết (file thiết kế CAD). Sự hiểu biết này là nền tảng để áp dụng thành công quy trình so sánh dữ liệu scan và file thiết kế.

Bản chất và cơ chế thu thập dữ liệu scan 3D

Dữ liệu scan 3D về cơ bản là một tập hợp các điểm tọa độ hay còn gọi là đám mây điểm, được thu thập trực tiếp từ bề mặt vật lý của sản phẩm. Các máy quét 3D sử dụng công nghệ như laser hoặc ánh sáng cấu trúc để đo lường và ghi lại hàng triệu điểm tọa độ trên đối tượng, từ đó tạo ra một mô hình số hóa 3 chiều. Đây là quá trình chuyển đổi đối tượng vật lý thực tế thành thông tin số có thể xử lý và phân tích trên máy tính.

Độ chính xác của dữ liệu scan phụ thuộc vào công nghệ máy quét và quy trình hiệu chuẩn. Dữ liệu thô sau khi thu thập sẽ được xử lý để loại bỏ nhiễu và chuyển đổi thành mô hình lưới tam giác. Mô hình lưới này chính là hình ảnh số trung thực nhất của sản phẩm thực tế, phục vụ cho việc đối chiếu với file thiết kế lý thuyết ở các bước tiếp theo.

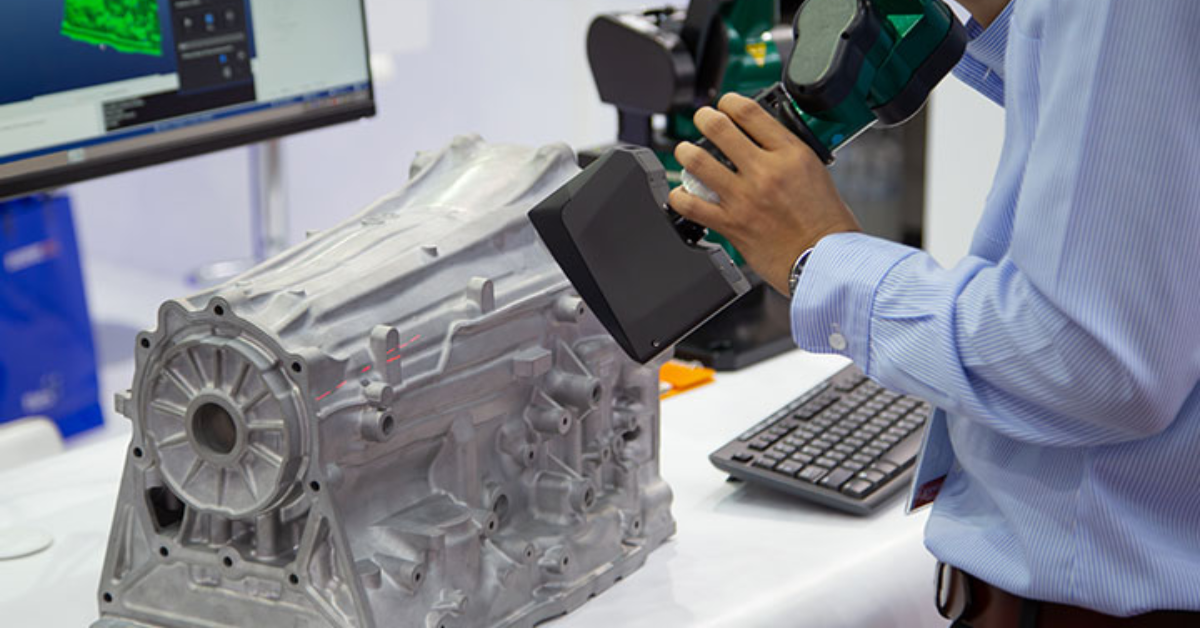

Bản chất và cơ chế thu thập dữ liệu scan 3D

Vai trò của việc đối chiếu giữa mẫu thực và bản vẽ thiết kế

Việc đối chiếu giữa mẫu thực tế (dữ liệu scan) và bản vẽ thiết kế (file CAD) đóng vai trò trung tâm trong quy trình kiểm soát chất lượng hiện đại. File CAD đại diện cho tiêu chuẩn lý tưởng mà sản phẩm cần đạt được, trong khi dữ liệu scan mô tả chính xác những gì đã được sản xuất. Khi so sánh hai nguồn dữ liệu này, kỹ sư có thể nhanh chóng nhận diện và định lượng các sai lệch về kích thước, hình dạng và dung sai.

Sự đối chiếu này mang lại tính khách quan cao, thay thế cho các phương pháp đo thủ công tốn thời gian và dễ mắc lỗi chủ quan. Nó không chỉ xác nhận sản phẩm đã đạt yêu cầu hay chưa mà còn cung cấp dữ liệu nền tảng cho việc nghiệm thu, giảm thiểu rủi ro sản phẩm lỗi và đảm bảo sự phù hợp với các tiêu chuẩn kỹ thuật phức tạp.

Vai trò của việc đối chiếu giữa mẫu thực và bản vẽ thiết kế

Tại sao cần so sánh dữ liệu scan 3D với bản vẽ thiết kế gốc?

Nhu cầu so sánh dữ liệu scan 3D với file thiết kế gốc phát sinh từ yêu cầu xác minh độ chính xác toàn diện của sản phẩm sau gia công. Trong bất kỳ quy trình sản xuất nào, từ gia công CNC đến đúc khuôn, đều tồn tại những sai số vật lý không thể tránh khỏi.

Phát hiện sai số và đánh giá chất lượng sản phẩm

Quá trình so sánh dữ liệu scan và file thiết kế là công cụ hiệu quả để định lượng và trực quan hóa sai số. Phần mềm sẽ tính toán khoảng cách ngắn nhất giữa đám mây điểm scan và bề mặt CAD, thể hiện kết quả dưới dạng bản đồ màu sắc. Các màu khác nhau trên bản đồ cho biết mức độ sai lệch, giúp dễ dàng nhận biết các điểm bị lồi hoặc lõm so với thiết kế.

Dựa trên các thông số sai lệch thu được như độ lệch lớn nhất, độ lệch trung bình và độ lệch chuẩn, chúng ta đưa ra đánh giá chất lượng sản phẩm một cách minh bạch. Quá trình này giúp đảm bảo rằng sản phẩm không chỉ có kích thước tổng thể đúng mà còn đáp ứng các yêu cầu dung sai hình học phức tạp trên toàn bộ bề mặt.

Phát hiện sai số và đánh giá chất lượng sản phẩm

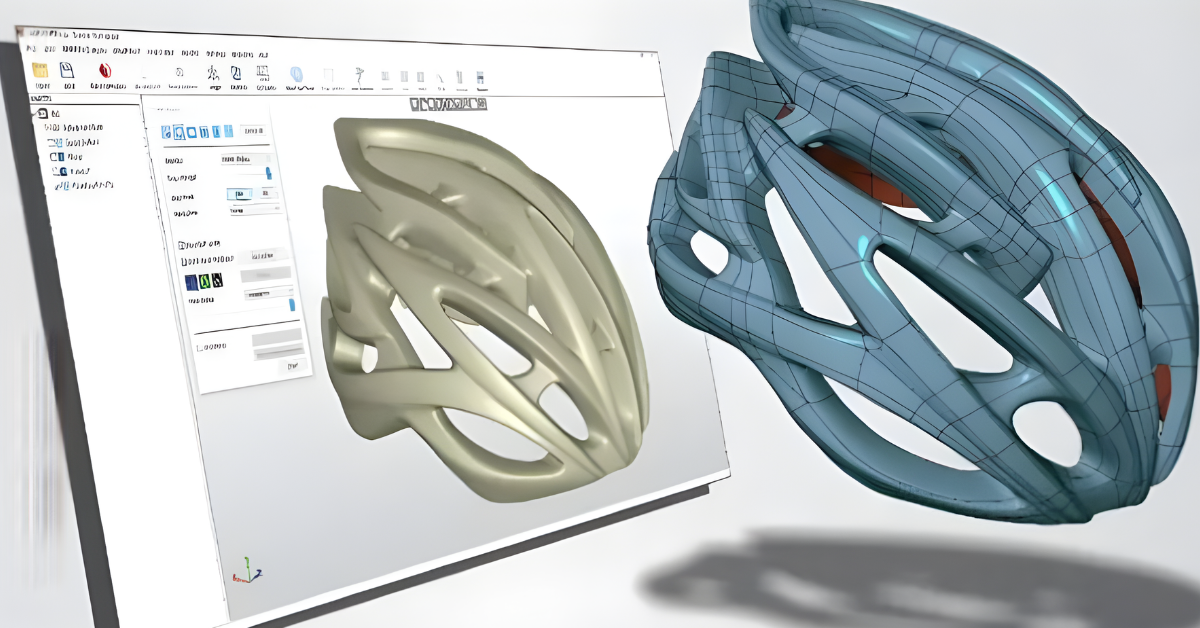

Hỗ trợ tối ưu hóa thiết kế và cải thiện kết cấu

Dữ liệu từ việc so sánh không chỉ phục vụ cho việc kiểm tra mà còn là nguồn thông tin phản hồi quý giá cho đội ngũ thiết kế. Nếu kết quả so sánh liên tục cho thấy sai lệch có hệ thống tại một vị trí cụ thể trên nhiều sản phẩm, điều này có thể chỉ ra một điểm yếu trong file thiết kế gốc hoặc quy trình gia công đang gây ra biến dạng.

Ví dụ, nếu một thành phần luôn mỏng hơn so với thiết kế, kỹ sư có thể điều chỉnh file CAD để tăng cường độ dày tại vị trí đó, từ đó cải thiện độ bền và tối ưu hóa kết cấu. Việc sử dụng dữ liệu thực tế để điều chỉnh thiết kế giúp rút ngắn chu trình phát triển sản phẩm và nâng cao hiệu suất vật liệu.

Ưu điểm vượt trội so với phương pháp đo lường thủ công

So sánh dữ liệu scan và file thiết kế mang lại nhiều ưu điểm nổi bật so với các phương pháp đo lường thủ công truyền thống như thước kẹp, đồng hồ so hay máy đo CMM. Phương pháp thủ công thường chỉ kiểm tra được một số điểm hoặc kích thước cụ thể, bỏ sót thông tin quan trọng về hình dạng bề mặt tổng thể.

Ngược lại, công nghệ quét 3D cho phép thu thập dữ liệu toàn bộ bề mặt với hàng triệu điểm chỉ trong vài phút. Sự tự động hóa trong quá trình so sánh và báo cáo giúp loại bỏ hoàn toàn yếu tố chủ quan của người đo, tăng tốc độ kiểm tra lên gấp nhiều lần và cung cấp cái nhìn toàn diện, chính xác hơn về hình học sản phẩm.

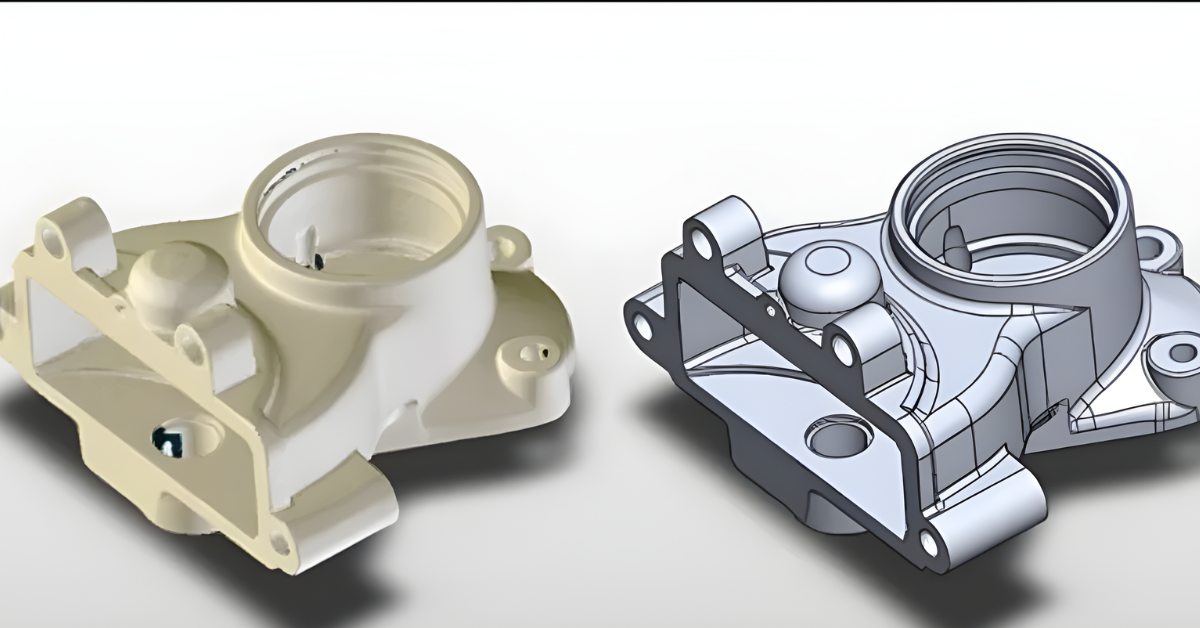

Ưu điểm vượt trội so với phương pháp đo lường thủ công

Quy trình kỹ thuật để so sánh dữ liệu scan và file thiết kế

Để khai thác tối đa lợi ích của công nghệ này, việc so sánh dữ liệu scan và file thiết kế cần được thực hiện theo một quy trình kỹ thuật nghiêm ngặt. Quy trình này bao gồm các bước từ chuẩn bị mẫu vật cho đến khi xuất báo cáo cuối cùng.

Chuẩn bị mẫu vật và xác định vị trí

Bước đầu tiên là chuẩn bị kỹ lưỡng mẫu vật phẩm cần kiểm tra. Sản phẩm phải được làm sạch hoàn toàn để đảm bảo không có bụi bẩn, dầu mỡ hay các vật thể lạ gây nhiễu loạn dữ liệu quét. Sau đó, mẫu vật được cố định chắc chắn trên bàn quét hoặc gá lắp để tránh dịch chuyển trong quá trình thu thập dữ liệu.

Đối với một số vật liệu có bề mặt trong suốt, đen bóng hoặc phản quang, kỹ thuật viên có thể cần phủ một lớp sơn mờ chuyên dụng lên bề mặt. Việc xác định và đánh dấu các điểm tham chiếu hoặc hệ tọa độ chung cũng là bước quan trọng, giúp đồng nhất dữ liệu scan với hệ tọa độ của file CAD.

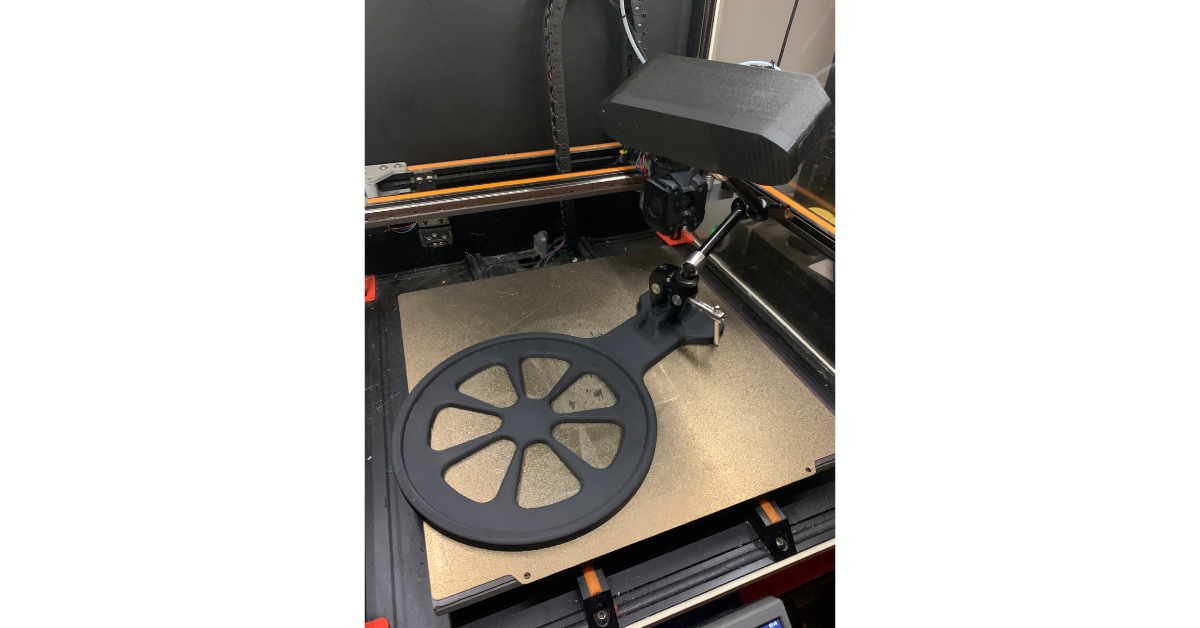

Chuẩn bị mẫu vật và xác định vị trí

Thu thập dữ liệu bề mặt bằng công nghệ quét 3D

Sau khi chuẩn bị, máy quét 3D sẽ được sử dụng để thu thập dữ liệu bề mặt. Tùy thuộc vào kích thước và yêu cầu độ chính xác của sản phẩm, các loại máy quét laser hoặc máy quét ánh sáng cấu trúc sẽ được lựa chọn. Mục tiêu là thu thập một đám mây điểm dày đặc, bao phủ toàn bộ các khu vực quan trọng của sản phẩm.

Quá trình quét cần được thực hiện cẩn thận để đảm bảo không có lỗ hổng dữ liệu trên bề mặt, đặc biệt là ở các góc khuất hoặc các chi tiết phức tạp. Dữ liệu thô thu được này chính là hình ảnh số chính xác nhất của vật phẩm thực tế tại thời điểm kiểm tra.

Thu thập dữ liệu bề mặt bằng công nghệ quét 3D

Xử lý dữ liệu scan và chồng chập lên mô hình CAD

Dữ liệu đám mây điểm thô cần được xử lý hậu kỳ, bao gồm việc lọc nhiễu và làm mịn để tạo ra mô hình lưới 3D sạch. Bước tiếp theo và quan trọng nhất là chồng chập (alignment) mô hình lưới này lên file CAD thiết kế gốc. Quá trình chồng chập nhằm mục đích đưa hai dữ liệu về cùng một hệ tọa độ.

Có nhiều phương pháp chồng chập, phổ biến nhất là thuật toán Best Fit (khớp tốt nhất) tự động tìm kiếm vị trí khớp tối ưu hoặc chồng chập dựa trên các đặc điểm hình học chung như lỗ, mặt phẳng tham chiếu. Chồng chập chính xác là điều kiện tiên quyết để đảm bảo kết quả so sánh sau này phản ánh đúng sai lệch thực tế.

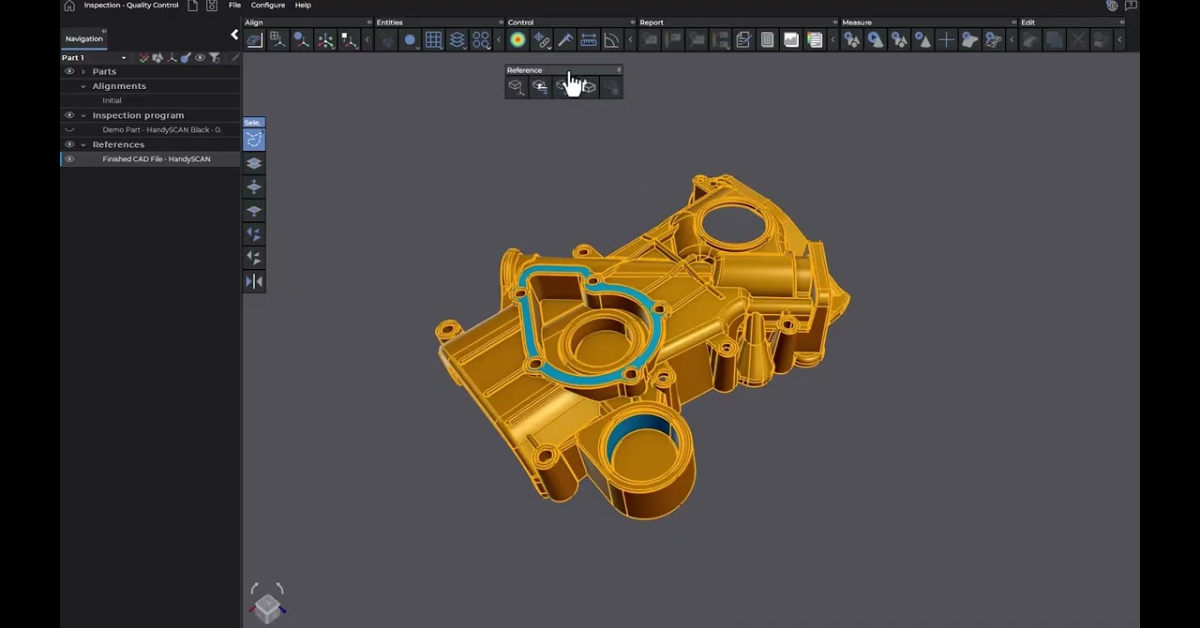

Xử lý dữ liệu scan và chồng chập lên mô hình CAD

Phân tích sai lệch và xuất báo cáo kiểm tra

Sau khi chồng chập thành công, phần mềm so sánh sẽ tự động thực hiện phân tích sai lệch. Kết quả được biểu diễn dưới dạng bản đồ màu sắc trực quan, cho phép người dùng thấy rõ các khu vực lồi (thường là màu đỏ) và lõm (thường là màu xanh) so với file CAD. Các kỹ sư sẽ thiết lập dung sai cho phép để khoanh vùng các lỗi vượt quá giới hạn.

Báo cáo kiểm tra cuối cùng sẽ được xuất ra dưới dạng tài liệu kỹ thuật chính thức. Báo cáo này bao gồm bản đồ màu, bảng thống kê chi tiết các thông số sai lệch tại các điểm đo quan trọng và các kích thước được kiểm tra. Đây là căn cứ để nghiệm thu sản phẩm hoặc đưa ra các hành động khắc phục trong sản xuất.

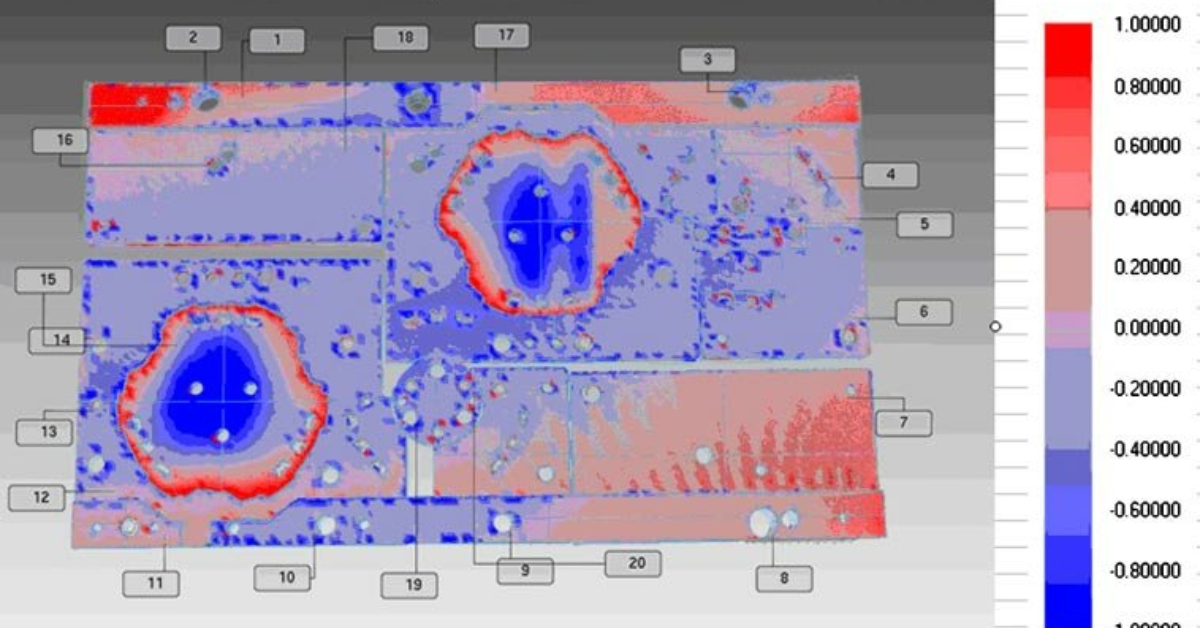

Phân tích sai lệch và xuất báo cáo kiểm tra

Các công nghệ hỗ trợ quá trình thu thập và so sánh dữ liệu

Quá trình so sánh dữ liệu scan và file thiết kế được thực hiện nhờ sự hỗ trợ của các thiết bị công nghệ hiện đại. Việc lựa chọn công nghệ phù hợp quyết định đến tốc độ thu thập và độ chính xác của toàn bộ quy trình.

Máy quét Laser Scanner cho độ chính xác cao

Máy quét laser scanner là một trong những công cụ hàng đầu để thu thập dữ liệu 3D với độ chính xác rất cao, thường đạt mức sai số chỉ vài micromet. Thiết bị này hoạt động bằng cách chiếu tia laser và sử dụng cảm biến để đo khoảng cách đến bề mặt vật thể, phù hợp tuyệt đối cho việc kiểm tra các chi tiết cơ khí, khuôn mẫu hoặc các bộ phận có yêu cầu dung sai chặt chẽ.

Ưu điểm nổi bật của máy quét laser là khả năng làm việc ổn định trên nhiều bề mặt và thu thập dữ liệu nhanh chóng. Dữ liệu điểm ảnh chất lượng cao mà máy quét laser cung cấp là nền tảng vững chắc cho quá trình so sánh dữ liệu và file thiết kế.

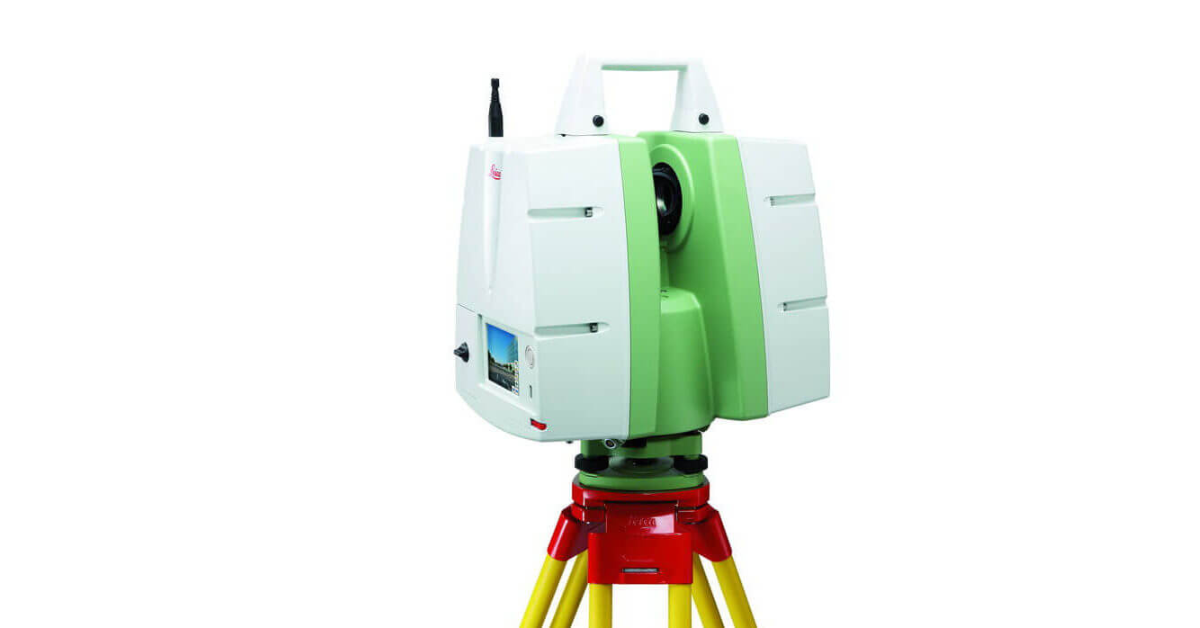

Máy quét Laser Scanner cho độ chính xác cao

Công nghệ ánh sáng cấu trúc tối ưu tốc độ số hóa

Công nghệ quét bằng ánh sáng cấu trúc (structured light) cũng là một lựa chọn phổ biến, đặc biệt khi cần tốc độ số hóa nhanh. Công nghệ này chiếu một mẫu ánh sáng (thường là sọc hoặc lưới) lên bề mặt sản phẩm và dùng camera ghi lại sự biến dạng của mẫu đó để tính toán hình dạng 3D.

Công nghệ này cho phép thu thập dữ liệu toàn bộ bề mặt trong thời gian rất ngắn, đôi khi chỉ trong vài giây cho một lần quét. Điều này giúp tối ưu hóa thời gian kiểm tra và thích hợp cho các ứng dụng kiểm soát chất lượng hàng loạt hoặc các chi tiết có kích thước lớn.

Công nghệ ánh sáng cấu trúc tối ưu tốc độ số hóa

Ứng dụng thực tế của việc đối chiếu dữ liệu trong sản xuất

Việc so sánh dữ liệu scan và file thiết kế không chỉ là một quy trình kiểm tra mà còn là một giải pháp toàn diện mang lại giá trị cao trong nhiều lĩnh vực công nghiệp khác nhau.

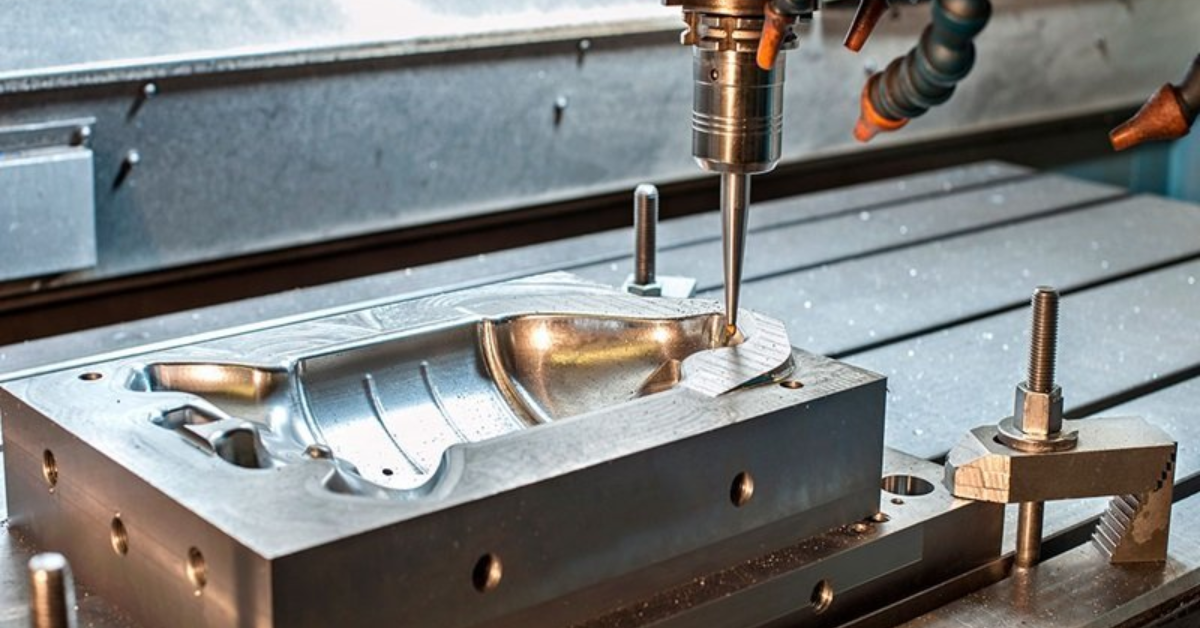

Nghiệm thu khuôn mẫu và chi tiết gia công

Trong ngành công nghiệp khuôn mẫu và gia công cơ khí chính xác, độ chính xác là yêu cầu bắt buộc. Việc so sánh dữ liệu scan 3D của khuôn hoặc chi tiết sau gia công với file thiết kế gốc là bước nghiệm thu then chốt. Nó giúp xác nhận rằng sản phẩm nằm trong phạm vi dung sai cho phép, tránh được các lỗi lắp ráp không đáng có.

Đối với khuôn mẫu phức tạp, phương pháp này giúp kiểm tra các yếu tố khó đo lường như độ cong của bề mặt phân khuôn hay độ dày thành khuôn. Việc kiểm tra bằng công nghệ quét 3D đảm bảo rằng sản phẩm được sản xuất ra đáp ứng hoàn toàn tiêu chuẩn kỹ thuật.

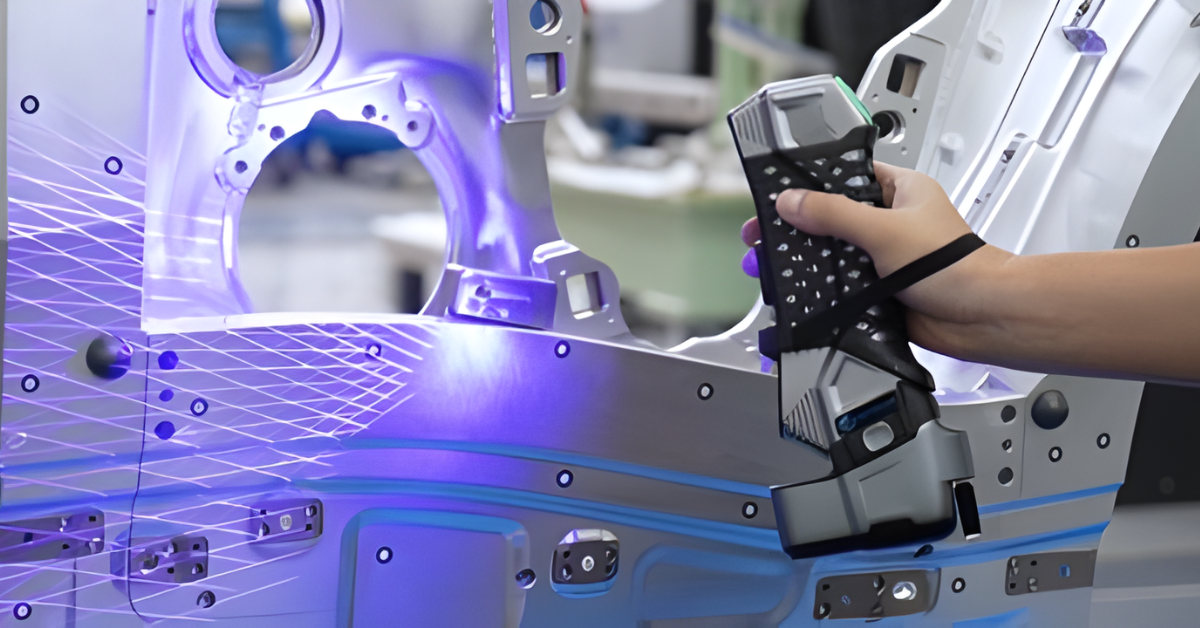

Nghiệm thu khuôn mẫu và chi tiết gia công

Phục vụ thiết kế ngược và bảo trì linh kiện

Dữ liệu scan còn là công cụ hữu ích cho quy trình thiết kế ngược (reverse engineering). Khi một công ty cần tạo ra bản vẽ CAD của một linh kiện mà không có tài liệu gốc, dữ liệu scan sẽ được dùng để xây dựng lại mô hình 3D. Việc so sánh mô hình CAD được xây dựng lại với dữ liệu scan ban đầu giúp xác thực độ chính xác của mô hình mới.

Ngoài ra, trong lĩnh vực bảo trì và sửa chữa, dữ liệu scan của một linh kiện bị mòn hoặc hư hỏng có thể được so sánh với file thiết kế gốc. Sự đối chiếu này cho phép kỹ sư định lượng mức độ hư hại và đưa ra quyết định chính xác về việc sửa chữa, phục hồi hoặc thay thế linh kiện đó.

Phục vụ thiết kế ngược và bảo trì linh kiện

Việc so sánh dữ liệu scan và file thiết kế là giải pháp then chốt giúp các doanh nghiệp nâng cao tính cạnh tranh bằng cách tối ưu hóa quy trình kiểm soát chất lượng và giảm thiểu lãng phí. Công nghệ quét 3D không chỉ giúp phát hiện lỗi mà còn cung cấp dữ liệu giá trị cho việc cải tiến sản phẩm liên tục. Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn giải pháp kiểm soát chất lượng bằng công nghệ tiên tiến này, hãy liên hệ với 3DMaker để được hỗ trợ chuyên sâu và giải đáp chi tiết nhất.
