Bí quyết chỉnh tỷ lệ in 3D chính xác trong in mô hình

Nhiều người vận hành máy in 3D thường gặp phải tình trạng thành phẩm có kích thước không khớp với bản vẽ kỹ thuật, dẫn đến lãng phí thời gian và nguyên liệu. Vấn đề này thường bắt nguồn từ việc thiết lập tỷ lệ in 3D chưa chính xác hoặc chưa tính đến độ co ngót của vật liệu. Bài viết dưới đây của 3dMaker sẽ chỉ ra những sai lầm phổ biến nhất hiện nay và hướng dẫn bạn cách kiểm soát thông số này để đạt độ chính xác tuyệt đối cho mọi mẫu in.

Tại sao tỷ lệ in 3D ảnh hưởng mạnh tới kết quả in

Trong kỹ thuật in 3D, kích thước trên file thiết kế số và vật thể thực tế sau khi in ra thường có sự chênh lệch nếu không được tính toán kỹ. Tỷ lệ in 3D đóng vai trò quyết định đến độ khớp của các chi tiết, đặc biệt là trong các cụm lắp ráp máy móc.

Khi bạn thiết lập tỷ lệ sai, dù chỉ là 0.1%, sản phẩm cuối cùng có thể bị lỏng lẻo hoặc hoàn toàn không thể lắp ghép được. Dưới đây là một số vấn đề bạn cần lưu ý để đảm bảo chất lượng bản in:

• Độ chi tiết và mịn bề mặt: Tỷ lệ lớn hơn (in thật) thường có thể giữ chi tiết tốt hơn, trong khi tỷ lệ nhỏ hơn có thể làm mất chi tiết tinh xảo hoặc cần điều chỉnh thông số lớp in để duy trì độ mịn. Việc phóng to hoặc thu nhỏ tỷ lệ không đồng nhất giữa các trục X, Y, Z sẽ làm biến dạng hình học, gây ra hiện tượng nứt vỡ hoặc sai lệch trọng tâm.

• Độ bền và cấu trúc: Tỷ lệ thay đổi sẽ ảnh hưởng đến độ chịu lực, độ ổn định và cần tối ưu hóa thông số kỹ thuật như mật độ điền đầy (Infill) và tốc độ in.

• Thời gian & Chi phí: Tỷ lệ lớn hơn thường tốn nhiều vật liệu và thời gian hơn.

• Tính chính xác: Tỷ lệ không chính xác dễ dẫn đến sản phẩm cuối cùng bị sai lệch kích thước so với thiết kế ban đầu.

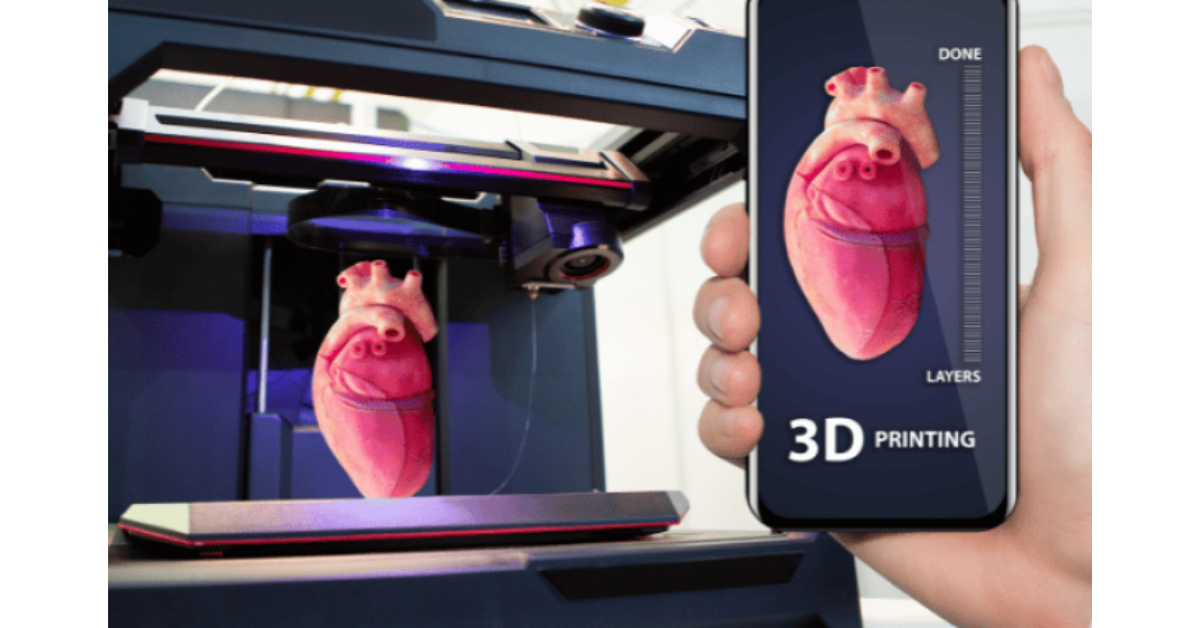

Tại sao tỷ lệ in 3D ảnh hưởng mạnh tới kết quả in

Cách tính tỷ và chọn tỷ lệ in  3D phù hợp

Để giúp bạn dễ dàng nắm bắt quy trình kỹ thuật, dưới đây là tóm tắt cách tính toán và lựa chọn tỷ lệ in 3D chuẩn xác nhất:

Xác định mục đích in

Tùy vào nhu cầu sử dụng thực tế mà bạn cần lựa chọn tỷ lệ in sao cho hợp lý. Nếu chỉ in mẫu thử (prototype) để kiểm tra hình dáng, bạn có thể thu nhỏ tỷ lệ xuống còn 25-50% để tiết kiệm thời gian và nhựa in. Tuy nhiên, đối với các chi tiết lắp ráp cơ khí hoặc linh kiện thay thế, tỷ lệ phải chính xác 100% so với thiết kế ban đầu. Việc xác định sai mục đích ngay từ đầu dễ dẫn đến việc chọn tỷ lệ in 3D không tương thích, gây lãng phí vật liệu và công sức xử lý hậu kỳ.

Tính toán theo đặc tính vật liệu

Mỗi loại nhựa in như PLA, ABS hay PETG đều có độ co ngót khác nhau sau khi nguội. Chẳng hạn, nhựa ABS thường co lại khoảng 1-2%, do đó khi thiết kế bạn cần tính toán bù trừ bằng cách tăng tỷ lệ mô hình lên một chút. Nếu không trừ hao độ biến dạng của vật liệu, sản phẩm sau khi in xong sẽ nhỏ hơn kích thước thực tế, làm sai lệch các khớp nối. Nắm rõ đặc tính vật lý của từng loại nhựa giúp bạn kiểm soát tỷ lệ in 3D chính xác hơn, đặc biệt là với các mẫu in có kích thước lớn.

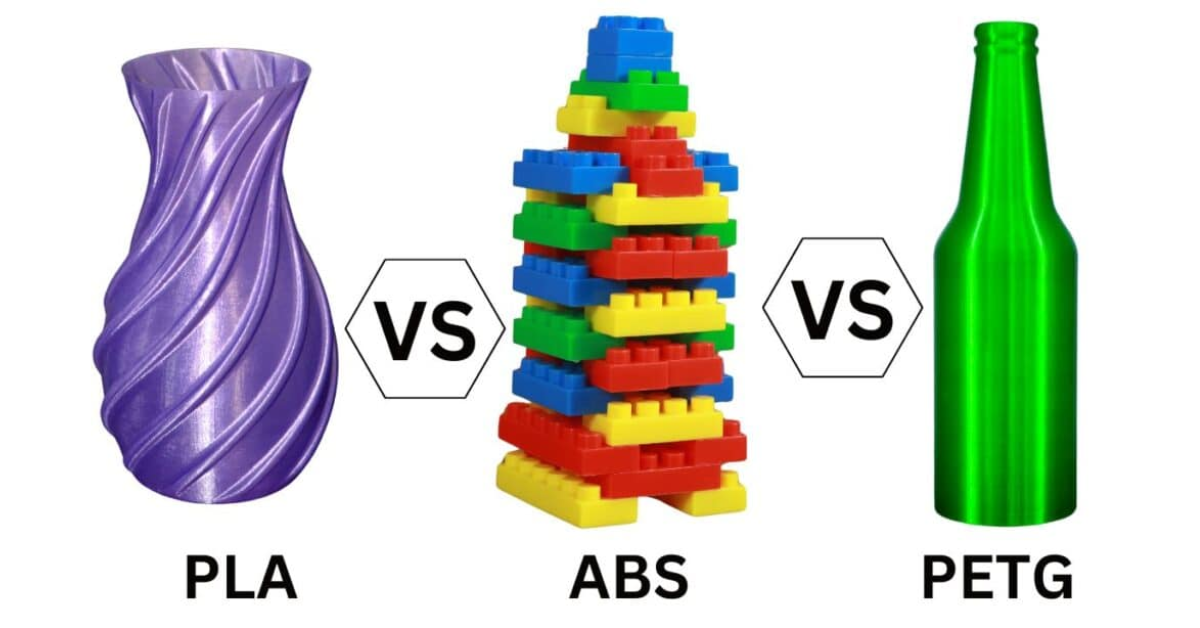

Tính toán theo đặc tính vật liệu

Sử dụng khối mẫu (Calibration Cube):

Trước khi tiến hành in một mô hình phức tạp hoặc tốn kém, bạn nên in trước các khối mẫu nhỏ (như khối cube 20mm hoặc các thanh đo ngắn). Sau khi in xong, hãy dùng thước kẹp điện tử để đo lại kích thước thực tế và so sánh với file thiết kế trên máy tính. Phương pháp thực nghiệm này giúp bạn phát hiện ra các sai số do máy in hoặc cài đặt phần mềm. Từ kết quả đo đạc khối mẫu, bạn sẽ biết chính xác cần tăng hoặc giảm tỷ lệ in 3D bao nhiêu phần trăm để đạt được kích thước hoàn hảo nhất.

Công thức điều chỉnh trên Slicer:

Sử dụng thước kẹp đo lại mẫu in thử. Nếu kích thước thực tế bị hụt (ví dụ đạt 19.8mm thay vì 20mm), bạn áp dụng công thức:

Tỷ lệ mới = (Kích thước thiết kế / Kích thước thực tế) x 100%

Trong trường hợp này, bạn cần chỉnh tỷ lệ lên khoảng 101% trong phần mềm để các bản in sau đạt chuẩn.

Cách tính tỷ và chọn tỷ lệ in 3D phù hợp

Ứng dụng tỷ lệ in 3D trong các lĩnh vực thực tế

Kỹ thuật điều chỉnh tỷ lệ in 3D mang lại giá trị ứng dụng thực tiễn rất lớn trong nhiều lĩnh vực khác nhau

Lĩnh vực y tế

Trong y khoa, việc kiểm soát chính xác tỷ lệ là yếu tố sống còn. Các bác sĩ thường sử dụng công nghệ in 3D để tạo ra mô hình xương hoặc cơ quan nội tạng từ dữ liệu chụp CT/MRI của bệnh nhân theo tỷ lệ 1:1. Những mô hình này giúp kíp mổ thực hành trước các ca phẫu thuật phức tạp hoặc dùng để sản xuất các bộ phận giả, nẹp chỉnh hình vừa vặn với kích thước cơ thể người.

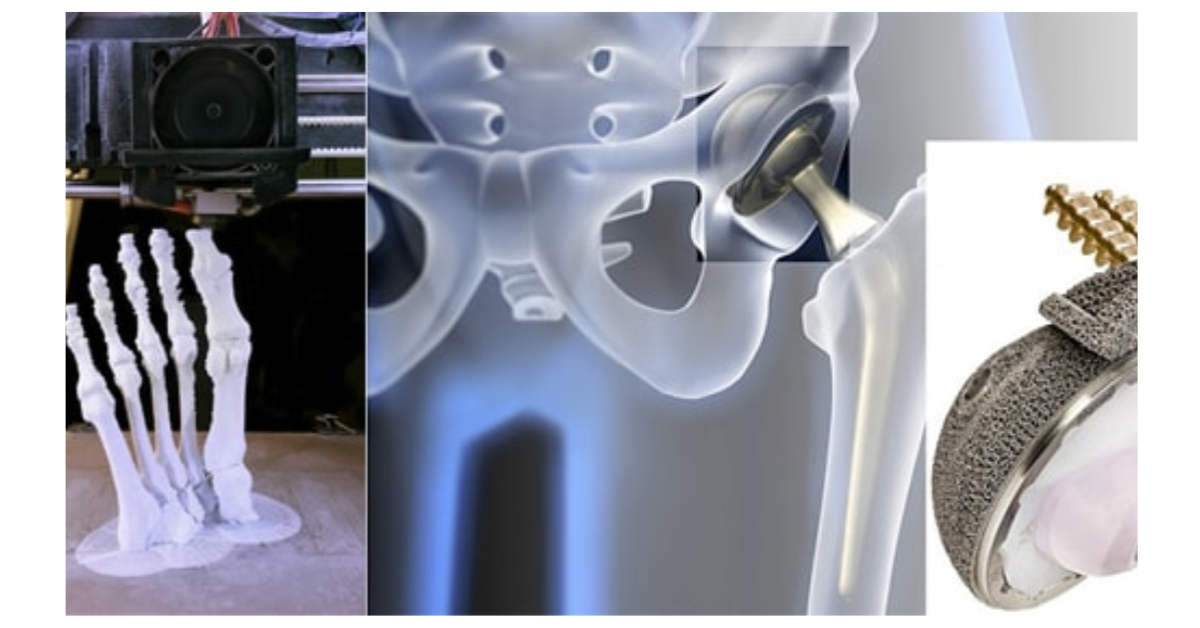

Lĩnh vực y tế

Lĩnh vực kiến trúc và xây dựng

Các kiến trúc sư thường in các mô hình sa bàn để trình bày ý tưởng với khách hàng. Thay vì xây dựng các căn nhà thật tốn kém, họ chỉ cần in mô hình thu nhỏ theo các tỷ lệ phổ biến như 1/50, 1/100 hoặc 1/200. Việc này giúp quan sát được tổng thể không gian, hướng nắng và sự phân bổ các phòng một cách trực quan nhất.

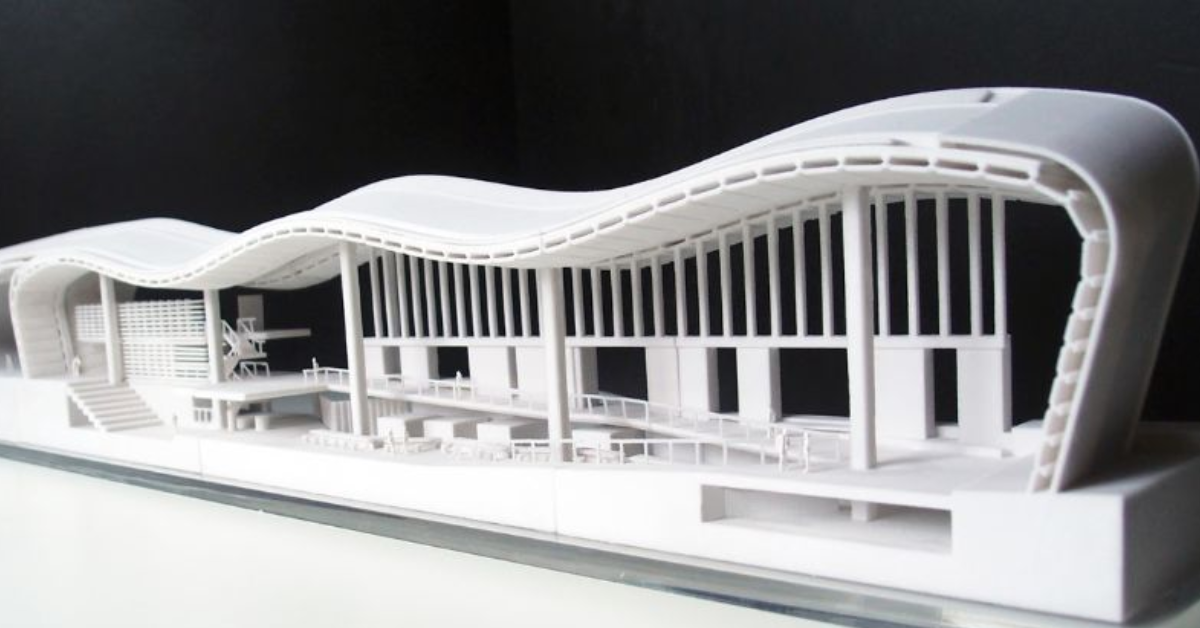

Lĩnh vực kiến trúc và xây dựng

Lĩnh vực sản xuất đồ chơi và thời trang

Trong ngành sản xuất đồ chơi, đặc biệt là các loại mô hình nhân vật (action figure), tỷ lệ là yếu tố quan trọng nhất để thu hút người sưu tầm. Các sản phẩm thường được in theo tỷ lệ chuẩn như 1/6 hoặc 1/12 để đảm bảo các khớp nối và phụ kiện có thể lắp ráp chung với nhau. Đối với thời trang, in 3D được dùng để tạo ra các phụ kiện như đế giày, trang sức dựa trên số đo cơ thể người thật.

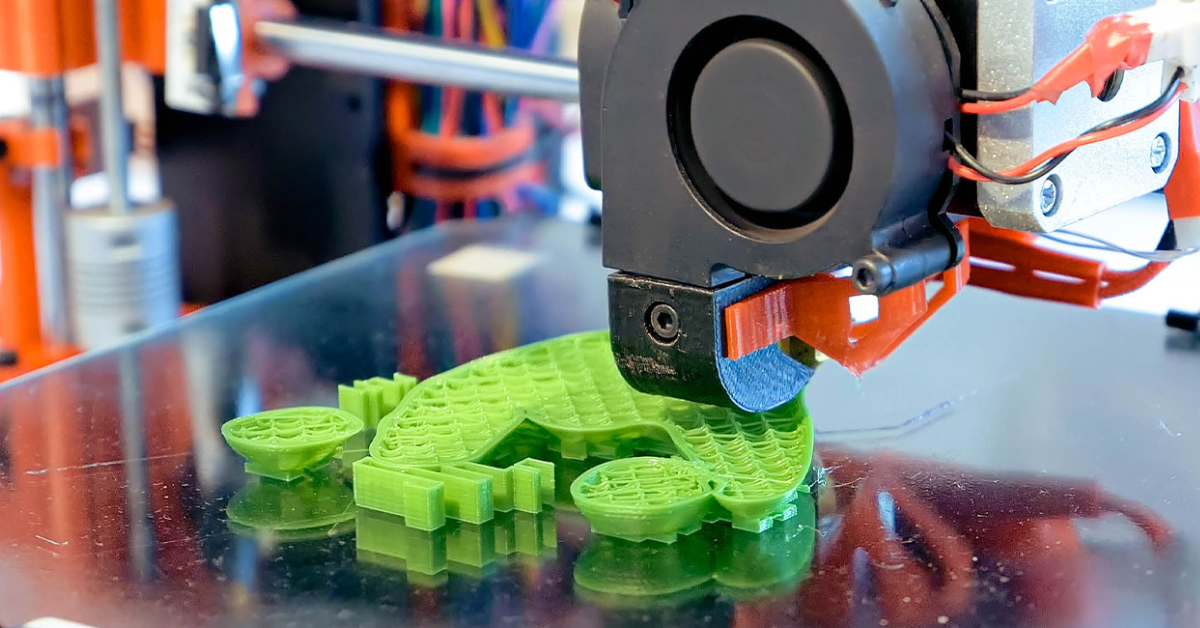

Lĩnh vực sản xuất đồ chơi và thời trang

Lĩnh vực công nghiệp phụ trợ

Ngành công nghiệp phụ trợ sử dụng in 3D chủ yếu để sản xuất đồ gá (jig) và khuôn mẫu. Các chi tiết này đòi hỏi độ chính xác cực cao để có thể lắp khớp vào dây chuyền sản xuất có sẵn. Kỹ thuật viên thường phải tính toán độ co ngót của nhựa để điều chỉnh tỷ lệ trên phần mềm sao cho sản phẩm cuối cùng đạt được kích thước chuẩn đến từng micromet.

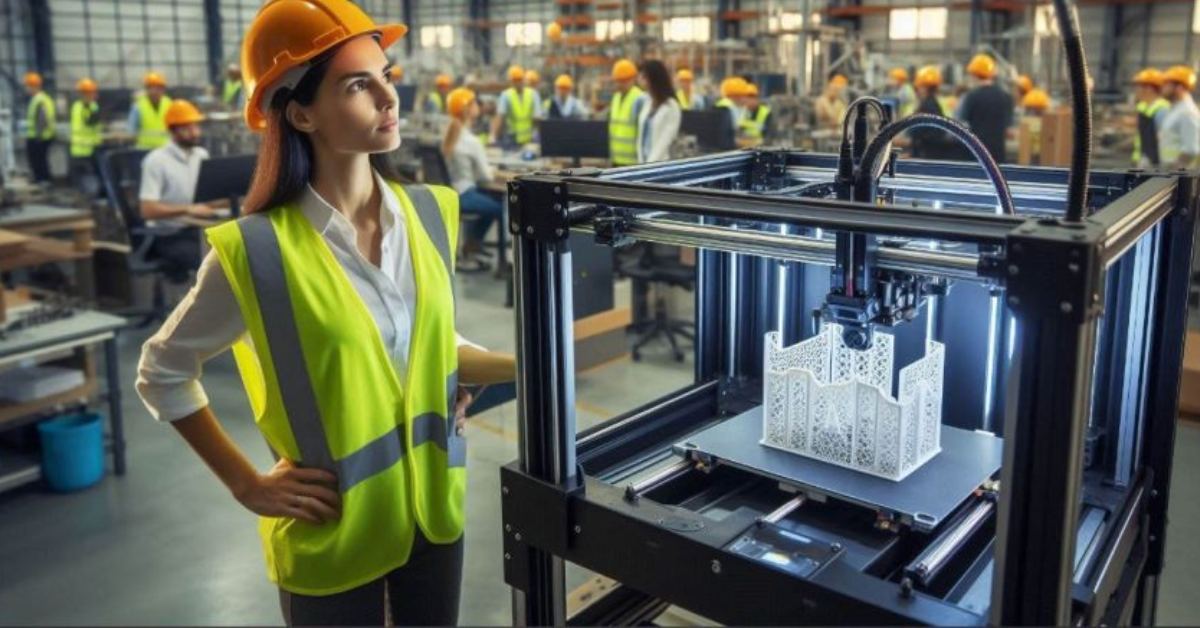

Lĩnh vực công nghiệp phụ trợ

Những lỗi phổ biến khi xử lý tỷ lệ in 3D

Để tránh lãng phí thời gian và vật liệu, bạn cần lưu ý những sai lầm phổ biến khi xử lý tỷ lệ in 3D mà người mới bắt đầu thường mắc phải:

• Quên khóa tỷ lệ đồng nhất (Uniform Scaling): Đây là lỗi cơ bản nhất khi người dùng chỉ thay đổi kích thước một trục (ví dụ trục X) mà quên điều chỉnh các trục còn lại. Điều này khiến vật thể bị kéo giãn hoặc biến dạng hoàn toàn so với thiết kế gốc.

• Không tính đến độ mòn vòi phun (Nozzle): Theo thời gian, đầu vòi phun bị mòn sẽ khiến lượng nhựa đùn ra nhiều hơn bình thường. Điều này làm tăng kích thước thực tế của thành phẩm, khiến tỷ lệ bản in bị đẩy lên cao hơn so với tính toán trên phần mềm.

• Bỏ qua bước cân bàn (Leveling): Bàn in không phẳng hoặc khoảng cách vòi phun không chuẩn sẽ làm lớp in đầu tiên bị ép quá chặt hoặc quá lỏng, trực tiếp gây ra sai lệch về kích thước chiều cao (trục Z).

• Ảnh hưởng từ nhiệt độ môi trường: Nếu nhiệt độ phòng quá thấp, nhựa sẽ bị co rút nhanh hơn mức bình thường. Kết quả là sản phẩm thu được thường nhỏ hơn thông số đã thiết lập dù bạn đã cài đặt tỷ lệ chuẩn trên máy.

• Thiếu bước in thử nghiệm: Nhiều người thường in ngay số lượng lớn mà không kiểm tra lại phần cứng. Tại 3dMaker, chúng tôi luôn khuyên bạn nên in mẫu thử để kiểm soát mọi biến số trước khi sản xuất hàng loạt.

Những lỗi phổ biến khi xử lý tỷ lệ in 3D

Hy vọng chia sẻ trên giúp bạn hiểu rõ tầm quan trọng của việc kiểm soát tỷ lệ in 3D để đạt độ chính xác cao nhất. Nắm vững hệ số co ngót, kỹ thuật in thử và bảo trì máy định kỳ là chìa khóa tối ưu quy trình sản xuất, giúp nâng cấp chất lượng và tiết kiệm chi phí vật liệu. Nếu gặp khó khăn khi căn chỉnh thông số hoặc cần tư vấn máy in chuyên dụng, hãy liên hệ ngay với đội ngũ 3dMaker để được hỗ trợ nhanh nhất.
